Board Manager 网页配置工具

[English]

Board Manager 网页配置工具支持新建板级配置、导入已有配置、编辑设备与外设参数并导出板级文件。使用网页创建开发板的具体步骤见 使用网页创建开发板。

网页链接

乐鑫板卡管理器网页配置工具（https://board-manager.espressif.com ）

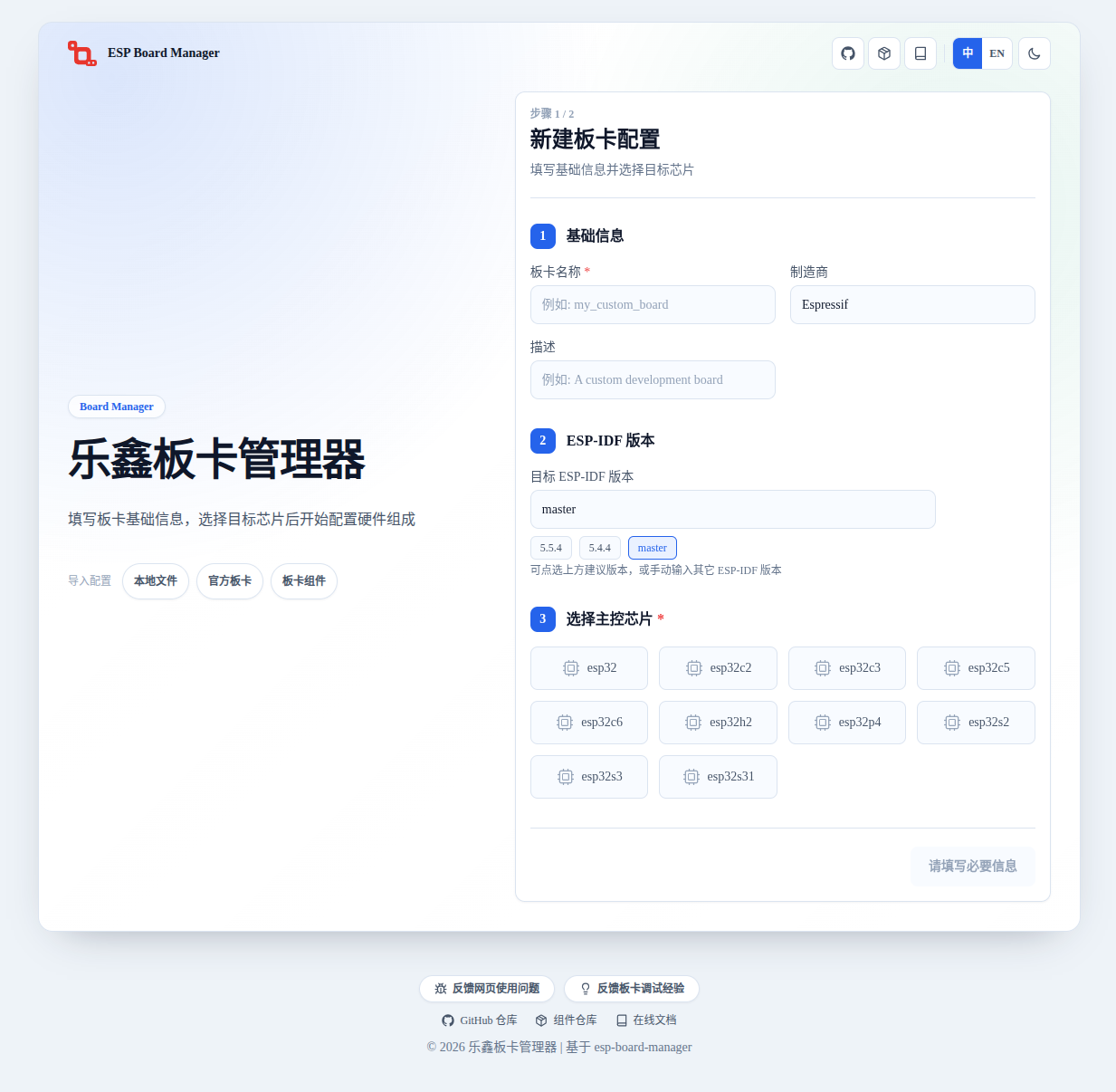

Board Manager 网页配置工具主界面

Board Manager 网页配置工具主界面。

主要功能

  • 新建板级配置：填写开发板名称、制造商、描述、目标 ESP-IDF 版本和主控芯片，再选择需要的 device 与 peripheral。

  • 导入已有配置：支持导入本地板级目录、官方板卡和板卡组件，作为修改起点继续编辑。

  • 编辑配置参数：按配置卡片填写模式字段、引脚参数、待确认参数、外设依赖和组件依赖。

  • 导出板级文件：导出 board_info.yaml、board_devices.yaml 和 board_peripherals.yaml；需要板级初始化逻辑时还会附带 setup_device.c。

  • 配置校验：检查芯片能力冲突并提示 IO 引脚复用问题，帮助在导出前发现明显错误。

适用范围

网页工具面向 BMGR 已支持的设备和外设类型，适合作为新建开发板配置的入口。完成配置后能够一键导出下列文件：

  • board_info.yaml

  • board_devices.yaml

  • board_peripherals.yaml

  • setup_device.c

其中 setup_device.c 只有在所选设备需要纯 YAML 无法描述的板级初始化逻辑（如显示屏工厂函数）时才会生成。

使用边界

  • 工具只生成板级配置文件，不替代 idf.py bmgr 命令。导出的 YAML 仍需放入工程并执行 idf.py bmgr -b 生成板级代码。

  • 工具不生成 sdkconfig.defaults.board，目标芯片和工程配置仍需在 ESP-IDF 工程中按常规方式设置。

  • 导出的 setup_device.c 只是按工厂函数接口生成的代码模板，需要结合实际硬件补全初始化逻辑并在板上调试通过，不能直接使用。

  • 板级参数中的引脚号、地址、时钟、时序和供电关系仍需对照原理图与器件资料确认。

反馈入口

首页底部提供两个反馈入口：
