ESP32-DevKitC V4

[English]

更早版本: ESP32-DevKitC V2

本指南介绍了如何开始使用 ESP32-DevKitC V4 开发板。

准备工作

你可以跳过介绍部分,直接前往 应用程序开发 章节。

概述

ESP32-DevKitC V4 是 乐鑫 一款基于 ESP32 的小型开发板,板上模组的绝大部分管脚均已引出,开发人员可根据实际需求,轻松通过跳线连接多种外围器件,或将开发板插在面包板上使用。

为了更好地满足不同用户需求,ESP32-DevKitC V4 还支持以下不同配置:

详情请见 乐鑫产品选型工具

功能说明

ESP32-DevKitC V4 开发板的主要组件、接口及控制方式见下。

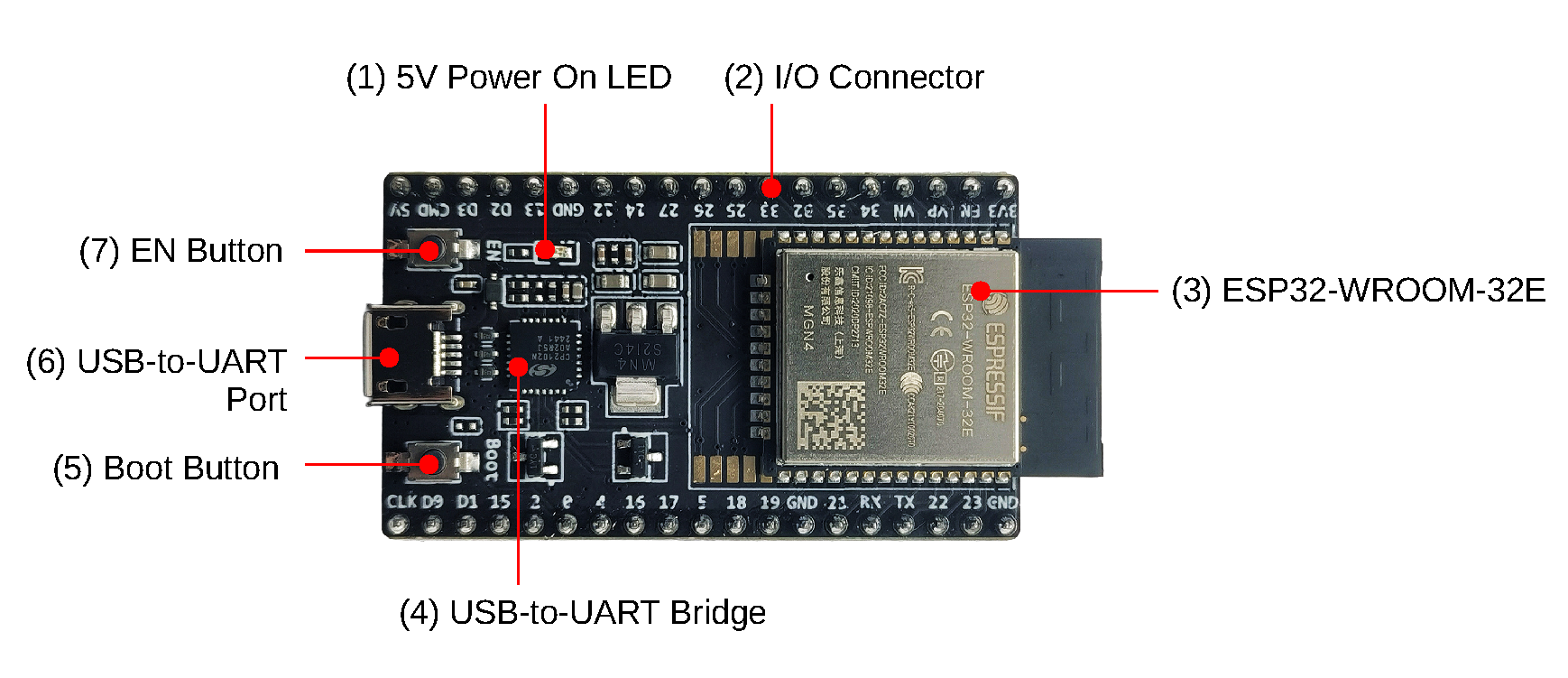

ESP32-DevKitC V4(板载 ESP32-WROOM-32)

ESP32-DevKitC V4(板载 ESP32-WROOM-32)

主要组件

基本介绍

ESP32-WROOM-32

基于 ESP32 的模组。更多详情,请见 ESP32-WROOM-32 技术规格书

EN

复位按键。

Boot

下载按键。按下 Boot 键并保持,同时按一下 EN 键(此时不要松开 Boot 键)进入“固件下载”模式,通过串口下载固件。

USB-to-UART 桥接器

单芯片 USB-UART 桥接器,可提供高达 3 Mbps 的传输速率。

Micro USB 接口。

USB 接口,可用作电路板的供电电源,或连接 PC 和 ESP32-WROOM-32 模组的通信接口。

5V Power On LED

开发板通电后(USB 或外部 5 V),该指示灯将亮起。更多信息,请见 相关文档 中的原理图。

I/O

板上模组的绝大部分管脚均已引出至开发板的排针。用户可以对 ESP32 进行编程,实现 PWM、ADC、DAC、I2C、I2S、SPI 等多种功能。

电源选项

开发板可从以下三种供电方式中任选其一:

  • Micro USB 供电(默认)

  • 5V/GND 管脚供电

  • 3V3/GND 管脚供电

警告

上述供电模式 不可同时连接,否则可能会损坏开发板和/或电源。

排针

下表列出了开发板两侧排针(J1 和 J3)的名称和功能,排针名称如图 ESP32-DevKitC V4(板载 ESP32-WROOM-32) 中所示。

J2

编号

名称

类型 1

功能

1

3V3

P

3.3 V 电源

2

EN

I

CHIP_PU, Reset

3

VP

I

GPIO36, ADC1_CH0, S_VP

4

VN

I

GPIO39, ADC1_CH3, S_VN

5

IO34

I

GPIO34, ADC1_CH6, VDET_1

6

IO35

I

GPIO35, ADC1_CH7, VDET_2

7

IO32

I/O

GPIO32, ADC1_CH4, TOUCH_CH9, XTAL_32K_P

8

IO33

I/O

GPIO33, ADC1_CH5, TOUCH_CH8, XTAL_32K_N

9

IO25

I/O

GPIO25, ADC2_CH8, DAC_1

10

IO26

I/O

GPIO26, ADC2_CH9, DAC_2

11

IO27

I/O

GPIO27, ADC2_CH7, TOUCH_CH7

12

IO14

I/O

GPIO14, ADC2_CH6, TOUCH_CH6, MTMS

13

IO12

I/O

GPIO12, ADC2_CH5, TOUCH_CH5, MTDI

14

GND

G

接地

15

IO13

I/O

GPIO13, ADC2_CH4, TOUCH_CH4, MTCK

16

D2

I/O

GPIO9, D2 2

17

D3

I/O

GPIO10, D3 2

18

CMD

I/O

GPIO11, CMD 2

19

5V

P

5 V 电源

J3

编号

名称

类型 1

功能

1

GND

G

接地

2

IO23

I/O

GPIO23

3

IO22

I/O

GPIO22

4

TX

I/O

GPIO1, U0TXD

5

RX

I/O

GPIO3, U0RXD

6

IO21

I/O

GPIO21

7

GND

G

接地

8

IO19

I/O

GPIO19

9

IO18

I/O

GPIO18

10

IO5

I/O

GPIO5

11

IO17

I/O

GPIO17 3

12

IO16

I/O

GPIO16 3

13

IO4

I/O

GPIO4, ADC2_CH0, TOUCH_CH0

14

IO0

I/O

GPIO0, ADC2_CH1, TOUCH_CH1, Boot

15

IO2

I/O

GPIO2, ADC2_CH2, TOUCH_CH2

16

IO15

I/O

GPIO15, ADC2_CH3, TOUCH_CH3, MTDO

17

D1

I/O

GPIO8, D1 2

18

D0

I/O

GPIO7, D0 2

19

CLK

I/O

GPIO6, CLK 2

1(1,2)

P:电源;I:输入;O:输出。

2(1,2,3,4,5,6)

管脚 D0、D1、D2、D3、CMD 和 CLK 用于 ESP32 芯片与 SPI flash 间的内部通信,集中分布在开发板两侧靠近 USB 端口的位置。通常而言,这些管脚最好不连,否则可能影响 SPI flash/SPI RAM 的工作。

3(1,2)

管脚 GPIO16 和 GPIO17 仅适用于板载 ESP32-WROOM 系列和 ESP32-SOLO-1 的开发板,板载 ESP32-WROVER 系列开发板的管脚 GPIO16 和 GPIO17 保留内部使用。

管脚布局

ESP32-DevKitC 管脚布局(点击放大)

ESP32-DevKitC 管脚布局(点击放大)

有关 C15 的提示

较早版本 ESP32-DevKitC 开发板上的 C15 可能存在以下问题:

  • 开发板上电后可能进入下载模式;

  • 如果用户通过 GPIO0 输出时钟,C15 可能会影响信号。

用户如果认为 C15 可能影响开发板的使用,则可以将 C15 完全移除。C15 在开发板上的具体位置见下图黄色部分。

C15(黄色)在 ESP32-DevKitC V4 开发板上的位置

C15(黄色)在 ESP32-DevKitC V4 开发板上的位置

应用程序开发

ESP32-DevKitC V4 上电前,请首先确认开发板完好无损。

请前往 ESP-IDF 快速入门,查看如何快速设置开发环境,将应用程序烧录至您的开发板。

相关文档

有关本开发板的更多设计文档,请联系我们的商务部门 sales@espressif.com
