本指南将帮助您快速上手 ESP32-C61-DevKitC-1,并提供该款开发板的详细信息。

ESP32-C61-DevKitC-1 是一款入门级开发板,使用通用型模组 ESP32-C61-WROOM-1。该模组 flash 最大可选 8 MB,PSRAM 最大可选 2 MB。该款开发板具备完整的 Wi-Fi 和低功耗蓝牙功能。

板上模组大部分管脚均已引出至两侧排针,开发人员可根据实际需求,轻松通过跳线连接多种外围设备,同时也可将开发板插在面包板上使用。

ESP32-C61-DevKitC-1

ESP32-C61-DevKitC-1(点击放大)

本指南包括如下内容:

  • 入门指南:简要介绍了 ESP32-C61-DevKitC-1 和硬件、软件设置指南。

  • 硬件参考:详细介绍了 ESP32-C61-DevKitC-1 的硬件。

  • 硬件版本:介绍硬件历史版本和已知问题,并提供链接至历史版本开发板的入门指南(如有)。

  • 相关文档:列出了相关文档的链接。

入门指南

本小节将简要介绍 ESP32-C61-DevKitC-1,说明如何在 ESP32-C61-DevKitC-1 上烧录固件及相关准备工作。

组件介绍

ESP32-C61-DevKitC-1 - 正面

ESP32-C61-DevKitC-1 - 正面

以下按照顺时针的顺序依次介绍开发板上的主要组件。

主要组件

介绍

ESP32-C61-WROOM-1

ESP32-C61-WROOM-1 是一款通用型模组,支持 2.4 GHz Wi-Fi 6 和 蓝牙 5。该款模组内置 ESP32-C61 芯片,采用 PCB 板载天线,配置高达 8 MB SPI flash 和 2 MB PSRAM。

Pin Header(排针)

所有可用 GPIO 管脚(除 flash 和 PSRAM 的 SPI 总线)均已引出至开发板的排针。

5 V to 3.3 V LDO(5 V 转 3.3 V LDO)

电源转换器,输入 5 V,输出 3.3 V。

3.3 V Power On LED(3.3 V 电源指示灯)

开发板连接 USB 电源后,该指示灯亮起。

USB-to-UART Bridge(USB 转 UART 桥接器)

单芯片 USB 转 UART 桥接器,可提供高达 3 Mbps 的传输速率。

ESP32-C61 USB Type-C Port(ESP32-C61 USB Type-C 接口)

ESP32-C61 芯片的 USB Type-C 接口,支持 USB 2.0 全速模式,数据传输速率最高为 12 Mbps(注意,该接口不支持 480 Mbps 的高速传输模式)。该接口可用作开发板的供电接口,可烧录固件至芯片,可通过 USB 协议与芯片通信,也可用于 JTAG 调试。

Boot Button(Boot 键)

下载按键。按住 Boot 键的同时按一下 Reset 键进入“固件下载”模式,通过串口下载固件。

Reset Button(Reset 键)

复位按键。

USB Type-C to UART Port(USB Type-C 转 UART 接口)

可用作开发板的供电接口,可烧录固件至芯片,也可作为通信接口,通过板载 USB 转 UART 桥接器与 ESP32-C61 芯片通信。

RGB LED

可寻址 RGB 发光二极管,由 GPIO8 驱动。

J5

用于测量电流。详见章节 测量电流

开始开发应用

通电前,请确保 ESP32-C61-DevKitC-1 完好无损。

必备硬件

  • ESP32-C61-DevKitC-1

  • USB-A 转 USB-C 数据线

  • 电脑(Windows、Linux 或 macOS)

备注

请确保使用优质 USB 数据线。部分数据线仅可用于充电,无法用于数据传输和编程。

软件设置

请前往 ESP-IDF 快速入门,查看如何快速设置开发环境,将应用程序烧录至您的开发板。

内含组件和包装

零售订单

如购买样品,每个 ESP32-C61-DevKitC-1 将以防静电袋或零售商选择的其他方式包装。

零售订单请前往 https://www.espressif.com/zh-hans/company/contact/buy-a-sample

批量订单

如批量购买,ESP32-C61-DevKitC-1 将以大纸板箱包装。

批量订单请前往 https://www.espressif.com/zh-hans/contact-us/sales-questions,也可参考 乐鑫产品订购信息 (PDF)。

硬件参考

功能框图

ESP32-C61-DevKitC-1 的主要组件和连接方式如下图所示。

ESP32-C61-DevKitC-1

ESP32-C61-DevKitC-1(点击放大)

电源选项

您可从以下三种供电方式中任选其一给 ESP32-C61-DevKitC-1 供电:

  • USB Type-C 转 UART 接口或 ESP32-C61 USB Type-C 接口供电(选择其一或同时供电),默认供电方式(推荐)

  • 5V 和 GND 排针供电

  • 3V3 和 GND 排针供电

测量电流

开发板上的 J5 排针(见图 ESP32-C61-DevKitC-1 - 正面 中的 J5)可用于测量 ESP32-C61-WROOM-1 模组的电流:

  • 移除 J5 跳帽:此时开发板上外设和模组电源断开,J5 排针接入电流表后可测量模组电流。

  • 安装 J5 跳帽(出厂时默认):开发板恢复正常功能。

备注

使用 3V3 和 GND 排针给开发板供电时,需移除 J5 跳帽,在外部电路上串联接入电流表,才可测量模组的电流。

排针

下表列出了开发板两侧排针(J1 和 J3)的 名称功能,排针的名称如图 ESP32-C61-DevKitC-1 - 正面 所示,排针的序号与 ESP32-C61-DevKitC-1 原理图 (PDF) 一致。

J1

序号

名称

类型 1

功能

1

3V3

P

3.3 V 电源

2

RST

I

高电平:芯片使能;低电平:芯片关闭。

3

4

I/O/T

MTDI, GPIO4, LP_GPIO4, ADC1_CH2, FSPIWP

4

5

I/O/T

MTCK, GPIO5, LP_GPIO5, ADC1_CH3

5

6

I/O/T

MTDO, GPIO6, LP_GPIO6, FSPICLK

6

7

I/O/T

GPIO7 3, FSPID

7

0

I/O/T

GPIO0, XTAL_32K_P, LP_GPIO0

8

1

I/O/T

GPIO1, XTAL_32K_N, LP_GPIO1, ADC1_CH0

9

8

I/O/T

GPIO8 2 3, ZCD0, FSPICS0

10

NC

空管脚

11

NC

空管脚

12

2

I/O/T

GPIO2, LP_GPIO2, FSPIQ

13

3

I/O/T

MTMS, GPIO3, LP_GPIO3, ADC1_CH1, FSPIHD

14

5V

P

5 V 电源

15

G

G

接地

16

NC

空管脚

J3

序号

名称

类型

功能

1

G

G

接地

2

TX

I/O/T

U0TXD, GPIO11

3

RX

I/O/T

U0RXD, GPIO10

4

24

I/O/T

GPIO24

5

23

I/O/T

GPIO23

6

22

I/O/T

GPIO22

7

NC/14

I/O/T

空管脚/GPIO14 4

8

NC

空管脚

9

NC

空管脚

10

NC

空管脚

11

9

I/O/T

GPIO9 3, ZCD1

12

G

G

接地

13

13

I/O/T

GPIO13, USB_D+

14

12

I/O/T

GPIO12, USB_D-

15

G

G

接地

16

NC

空管脚

1

P:电源;I:输入;O:输出;T:可设置为高阻。

2

用于驱动 RGB LED。

3(1,2,3)

GPIO7、GPIO8 和 GPIO9为 ESP32-C61 芯片的 Strapping 管脚。在芯片上电和系统复位过程中,Strapping 管脚根据管脚的二进制电压值控制芯片功能。

4

在集成封装内 SPI PSRAM 的模组中,此管脚已用作 SPI PSRAM 的 SPICS1,不可再用于其他功能; 在未集成封装内 SPI PSRAM 的模组中,此管脚可用作 GPIO14。

管脚布局

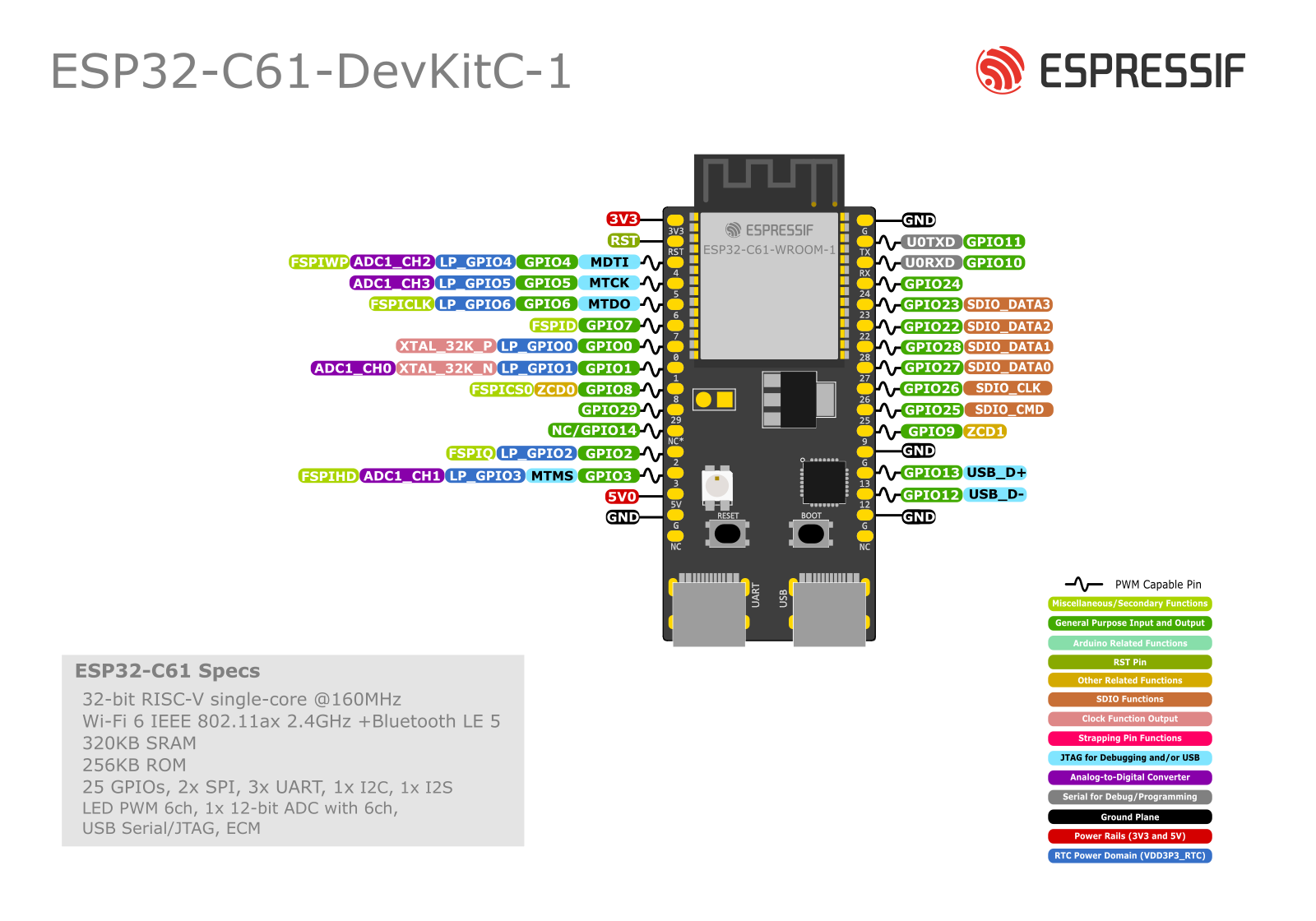

ESP32-C61-DevKitC-1 管脚布局

ESP32-C61-DevKitC-1 管脚布局(点击放大)

硬件版本

该开发板为最新硬件,尚未有历史版本。

相关文档

有关本开发板的更多设计文档,请联系我们的商务部门 sales@espressif.com
