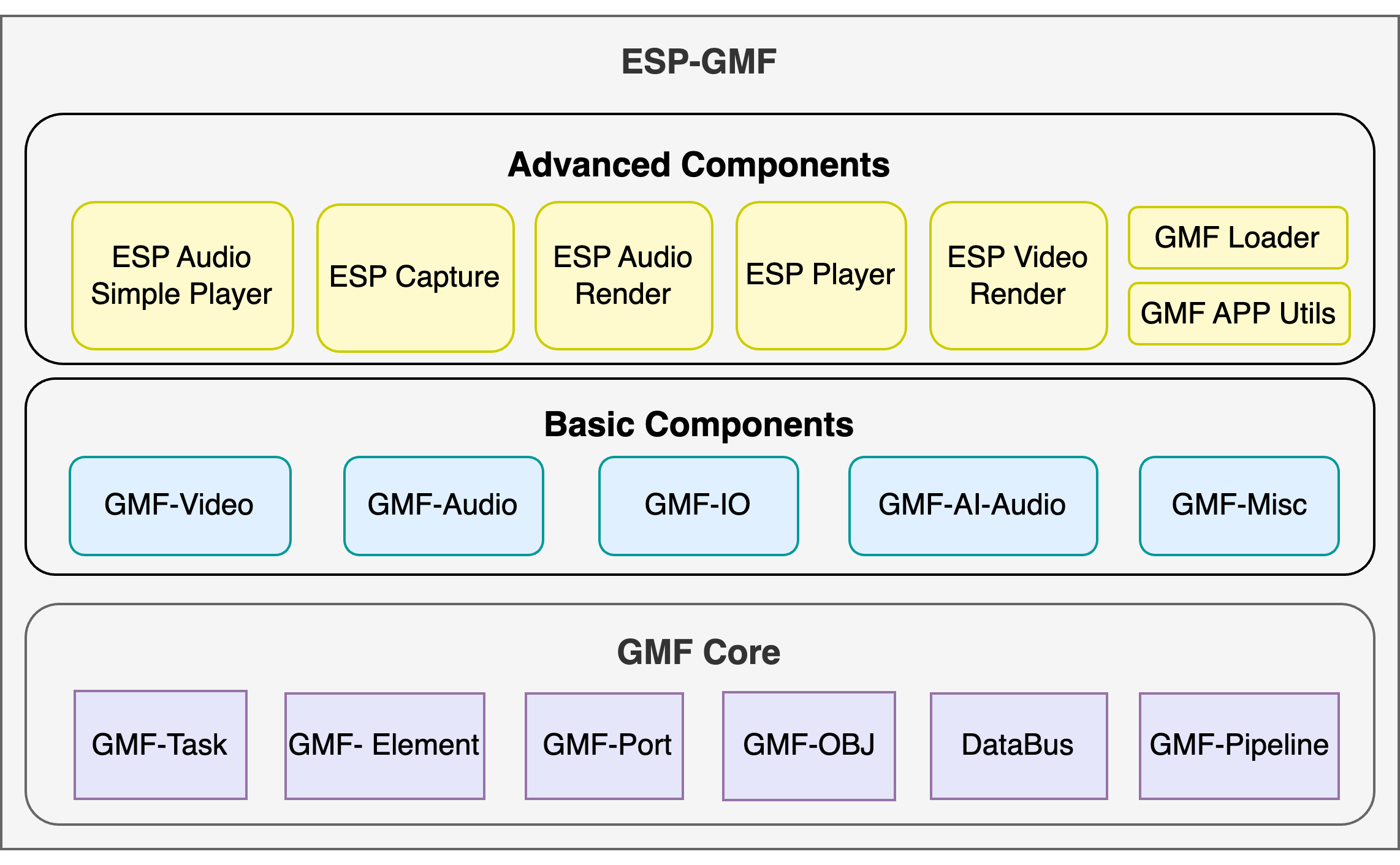

ESP-GMF System Diagram

概述

ESP-GMF（Espressif General Multimedia Framework）是乐鑫为 IoT 多媒体应用打造的轻量级通用软件框架。框架以模块化的处理单元（element）为基本单元，把数据流式处理拆解为可独立开发、可任意组合的工作单元；运行时由处理链（pipeline）串接处理单元、由执行线程（task）调度执行，整套 GMF-Core 在 IoT 芯片上的运行内存仅需约 7 KB。除音频处理外，框架同时支持图像、视频与任意流式数据的处理场景。

主要特性

  • 轻量适配 IoT：面向资源受限的 ESP32 系列芯片设计，GMF-Core 运行时内存约 7 KB

  • 多领域覆盖：在同一框架内统一音频、视频、图像与通用流式数据的处理

  • 模块化组合：以处理单元为单元，按需拼装功能或扩展自定义处理单元与外部接口（IO）组件

  • 易于开发：既能快速完成简单播放链路，也能扩展到多路混音、AI 语音、视频合成等复杂场景

  • 组件丰富：内置音频编解码、视频编解码、AI 前端等高级应用组件

  • 生态友好：构建在 ESP-IDF 与 Espressif Component Registry 之上，与既有组件生态互通

系统模块

ESP-GMF 包含以下四个主要模块，按依赖层级自底向上排列：

  • GMF-Core：框架基础，提供处理链管理、任务调度、数据流控制等基础设施。包含处理单元、处理链、执行线程、数据总线（data bus）、注册池（pool）等基本对象。绝大多数应用通过更上层的组件间接使用 GMF-Core，扩展框架或编写自定义处理单元时直接面向 GMF-Core 编程

  • Elements：基于 GMF-Core 实现具体功能的中间层组件，包含以下子模块：

    • gmf_audio：音频编解码与效果

    • gmf_video：视频编解码与图像效果

    • gmf_io：文件 / 网络 / 闪存 / 编解码设备 IO

    • gmf_ai_audio：唤醒词、命令词、AEC 等 AI 前端处理算法

    • gmf_misc：杂项工具

  • Packages：面向特定应用场景的高级封装，把多个处理单元组装为常见多媒体业务流程，包含以下子模块：

    • esp_audio_simple_player：简易音频播放器

    • esp_capture：多媒体采集

    • esp_audio_render：多路混音渲染

    • esp_video_render：视频合成与显示 / 多路视频 / UI 合成

    • esp_bt_audio：经典蓝牙与 LE Audio 音频

    • esp_asrc：音频采样率 / 位深 / 声道转换

    • esp_board_manager：板级管理

    • gmf_loader：GMF 加载器

    • gmf_app_utils：应用辅助工具

    • gmf_fft：FFT 运算组件

  • GMF-Examples：演示如何使用 ESP-GMF 实现多种示例工程，覆盖音视频播放与录制、蓝牙音频、AI Agent 等多种场景

与 ESP-ADF 的关系

ESP-GMF 演化自 ESP-ADF（Espressif Audio Development Framework）中的 audio_pipeline 模块，把处理链架构独立出来并扩展到视频、图像与通用流式数据。两者定位上的差异：

  • ESP-ADF 是面向多媒体应用的功能性仓库，master 分支作为后续主线，基于 ESP-GMF 提供组件，为客户提供产品级方案案例

  • ESP-GMF 提供处理链架构，灵活支持音频、视频、图像与任意流式数据
