配置 ESP32-H21 内置 JTAG 接口
ESP32-H21 内置了 JTAG 电路，无需额外的芯片即可进行调试。只需将 USB 线连接到 D+/D- 引脚即可。对于没有外露 USB 串行 JTAG 连接器的开发板，可以使用 USB 转接线。所需的连接方式将在下一节中介绍。
配置硬件
ESP32-H21 管脚 |
USB 信号 |
|---|---|
GPIO17 |
D- |
GPIO18 |
D+ |
5V |
V_BUS |
GND |
接地 |
请不要将用于 USB 通信的 ESP32-H21 管脚连接到可能会干扰 JTAG 操作的其他硬件上。
配置 USB 驱动程序
JTAG 通信在所有支持的平台上都可工作。Windows 和 Linux 需要额外步骤，具体请参考以下说明。
Windows
Windows 用户可能会遇到 LIBUSB_ERROR_NOT_FOUND 错误，可使用以下任意方法安装驱动程序以解决此问题：

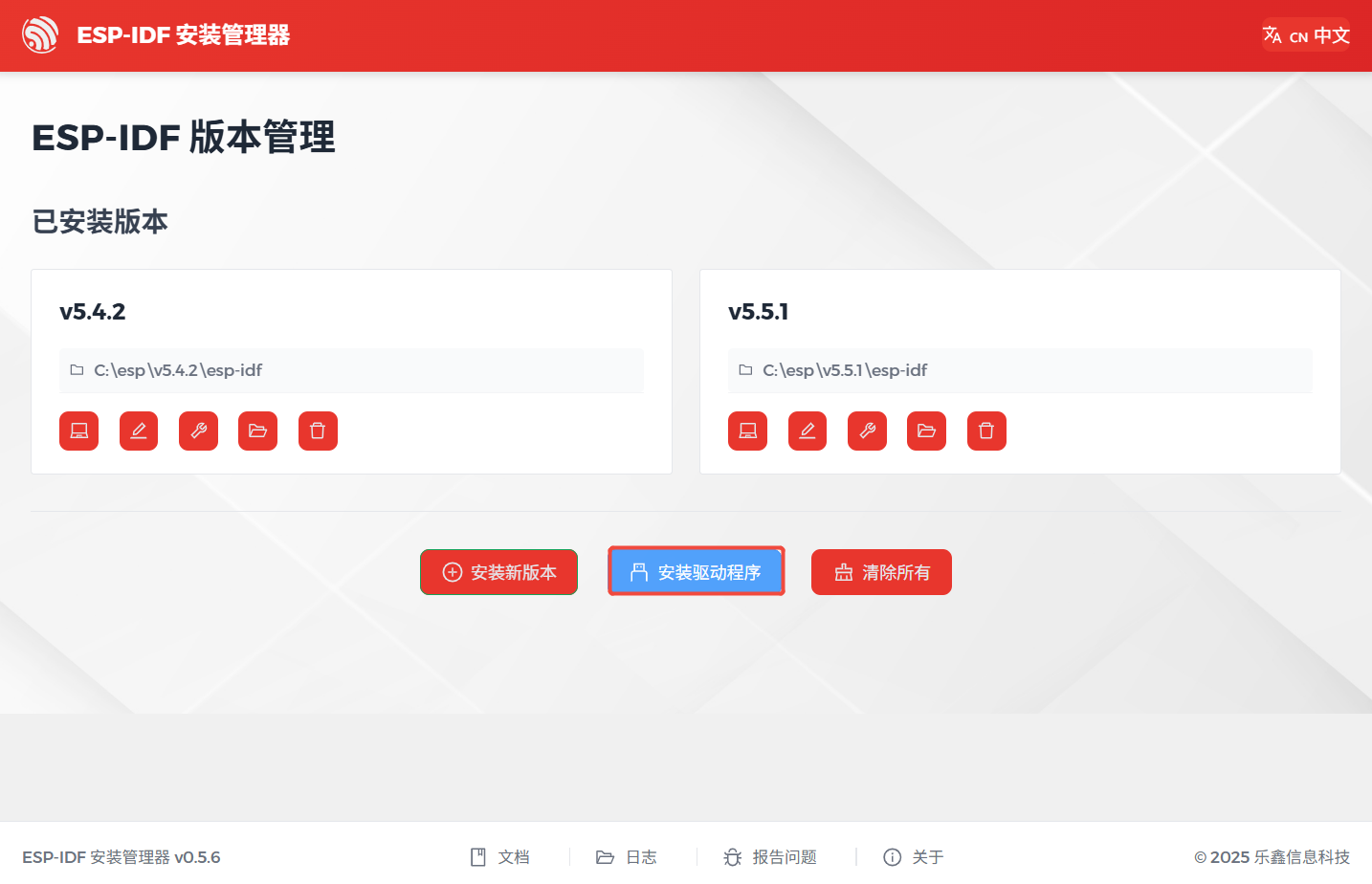

在 ESP-IDF 安装管理器 (EIM) 图形用户界面 (GUI) ，点击
管理安装下方的打开管理面板，之后点击安装驱动程序：
在 EIM GUI 中安装驱动程序
在 PowerShell 运行以下命令，通过 EIM 命令行安装驱动程序：
eim install-drivers在 PowerShell 运行以下命令，通过 idf-env 安装驱动程序：
Invoke-WebRequest 'https://dl.espressif.com/dl/idf-env/idf-env.exe' -OutFile .\idf-env.exe; .\idf-env.exe driver install --espressif
Linux
在 Linux 上，需要添加 OpenOCD udev 规则。方法是将以下 udev 规则文件 放置在 /etc/udev/rules.d 文件夹中。
