ESP32-DevKitM-1

[English]

本指南将介绍如何使用 ESP32-DevKitM-1,并提供更多关于此开发板的信息。

ESP32-DevKitM-1 是乐鑫推出的一款基于 ESP32-MINI-1(1U) 模组的入门级开发板。板上模组大部分管脚均已引出至两侧排针,用户可根据实际需求,通过跳线轻松连接多种外围设备,同时也可将开发板插在面包板上使用。

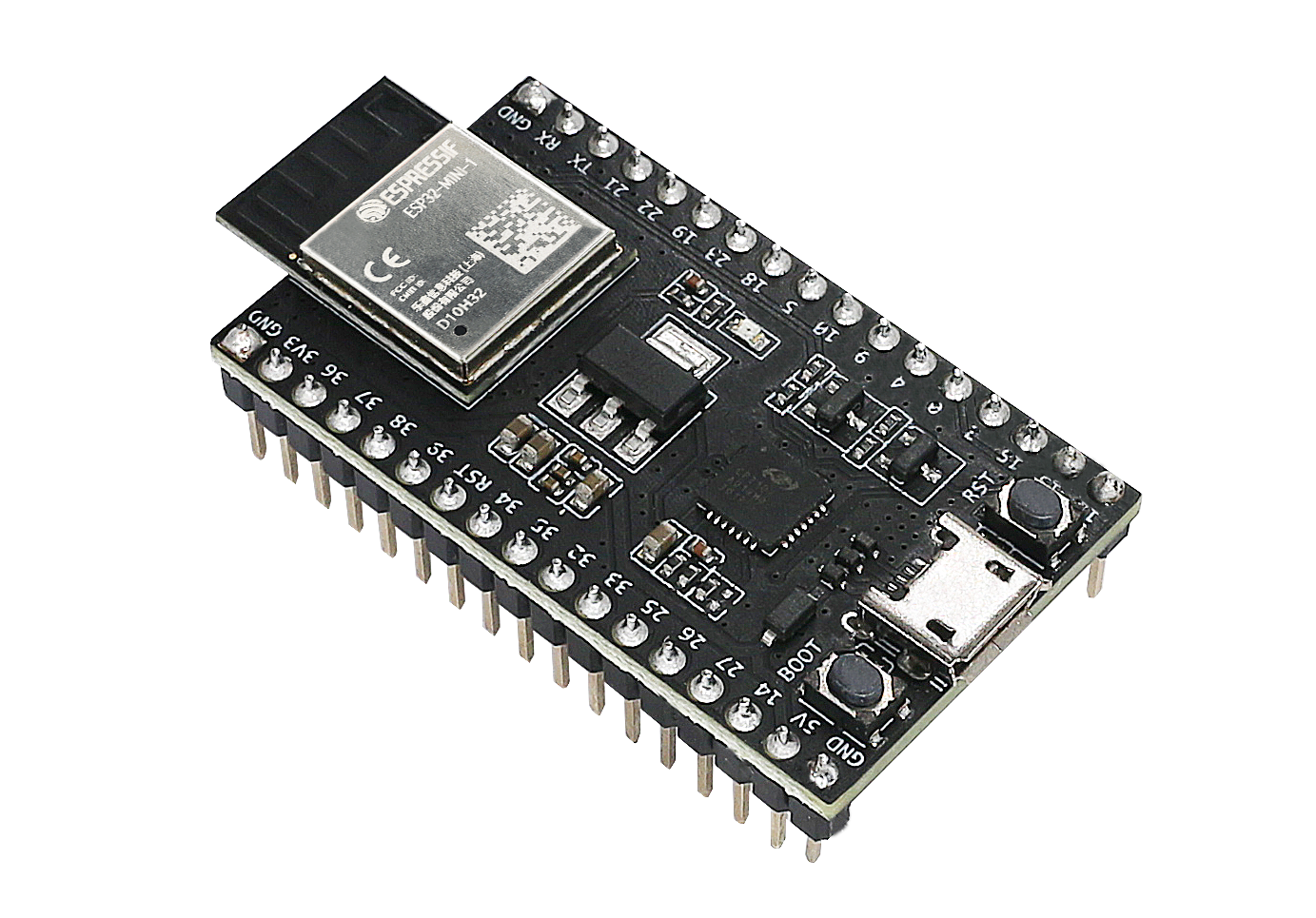

ESP32-DevKitM-1-正面

ESP32-DevKitM-1-侧面

ESP32-DevKitM-1-正面

ESP32-DevKitM-1-侧面

本指南包括:

  • 快速入门:提供 ESP32-DevKitM-1 的简要概述及必要的硬件和软件信息。

  • 硬件参考:提供 ESP32-DevKitM-1 的详细硬件信息。

  • 相关文档:提供相关文档的链接。

快速入门

本节介绍如何开始使用 ESP32-DevKitM-1,主要包括三大部分:首先,介绍一些关于 ESP32-DevKitM-1 的基本信息,然后在 应用程序开发 章节介绍如何进行硬件初始化,最后介绍如何为 ESP32-DevKitM-1 烧录固件。

概述

ESP32-DevKitM-1 开发板是一款小巧实用的开发板,具备以下特色功能:

  • 集成了 ESP32-MINI-1 或 ESP32-MINI-1U 模组

  • USB 转串口编程接口同时可为开发板供电

  • 设有排针

  • 设有重置按钮和固件下载模式激活按钮

  • 以及其他组件

内含组件和包装

零售订单

如购买样品,每个 ESP32-DevKitM-1 开发板将以防静电袋或零售商选择的其他方式包装。

零售订单请前往 https://www.espressif.com/zh-hans/company/contact/buy-a-sample

批量订单

如批量购买,ESP32-DevKitM-1 开发板将以大纸板箱包装。

批量订单请前往 https://www.espressif.com/zh-hans/contact-us/sales-questions

组件介绍

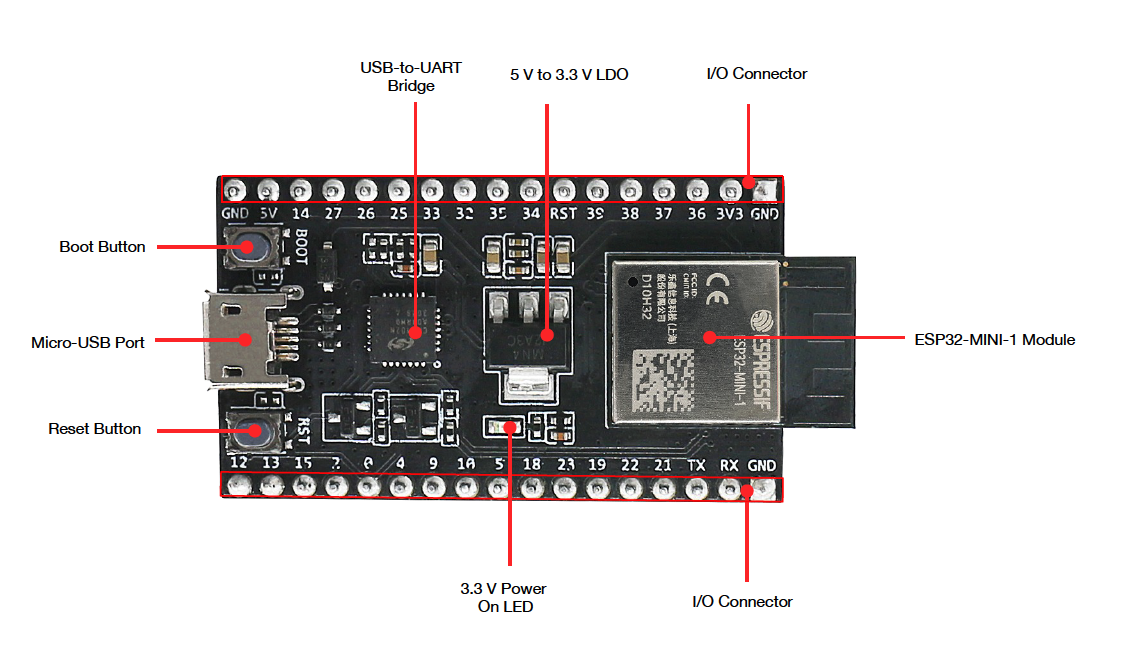

ESP32-DevKitM-1 开发板的主要组件、接口及控制方式见下图。下文以板载 ESP32-MINI-1 的开发板为例进行说明。

ESP32-DevKitM-1 - 正面

ESP32-DevKitM-1 - 正面

主要组件

基本介绍

板载模组

ESP32-MINI-1 模组或 ESP32-MINI-1U 模组。ESP32-MINI-1 带有板载 PCB 天线;ESP32-MINI-1U 带有外部天线连接器。两款模组内置的芯片均叠封 4 MB flash。更多详情,请见 《ESP32-MINI-1 & ESP32-MINI-1U 技术规格书》

5 V 转 3.3 V LDO

电源转换器,输入 5 V,输出 3.3 V

Boot 键

下载按键。按下 Boot 键的同时按一下 Reset 键进入“固件下载”模式,通过串口下载固件

Reset 键

复位按键

Micro-USB 接口

USB 接口,可用作开发板的供电电源或 PC 和 ESP32 芯片的通信接口

USB 至 UART 桥接器

单芯片 USB 至 UART 桥接器,可提供高达 3 Mbps 的传输速率

3.3 V 电源指示灯

开发板连接 USB 电源后,该指示灯亮起。更多信息,请见 相关文档 中的原理图

I/O 连接器

所有可用 GPIO 管脚(除 Flash 的 SPI 总线)均已引出至开发板的排针。用户可对 ESP32 芯片编程,开发多种功能

应用程序开发

ESP32-DevKitM-1 上电前,请首先确认开发板完好无损。

硬件准备

  • ESP32-DevKitM-1 开发板

  • USB A / micro USB B 数据线

  • PC(Windows、Linux 或 macS)

软件设置

现在,请前往 快速入门 中的 安装 章节,查看如何设置开发环境,并尝试将示例项目烧录至您的开发板。

注意

对于2021年12月2日之前生产的ESP32-DevKitM-1, 其搭载的模组为单核 MCU 模组。请查看 PCN-2021-021 以确定开发板上搭载的模组是否为单核模组。对于搭载单核模组的开发板,烧录应用程序前,需要在 menuconfig 中使能单核模式 (CONFIG_FREERTOS_UNICORE)。

硬件参考

功能框图

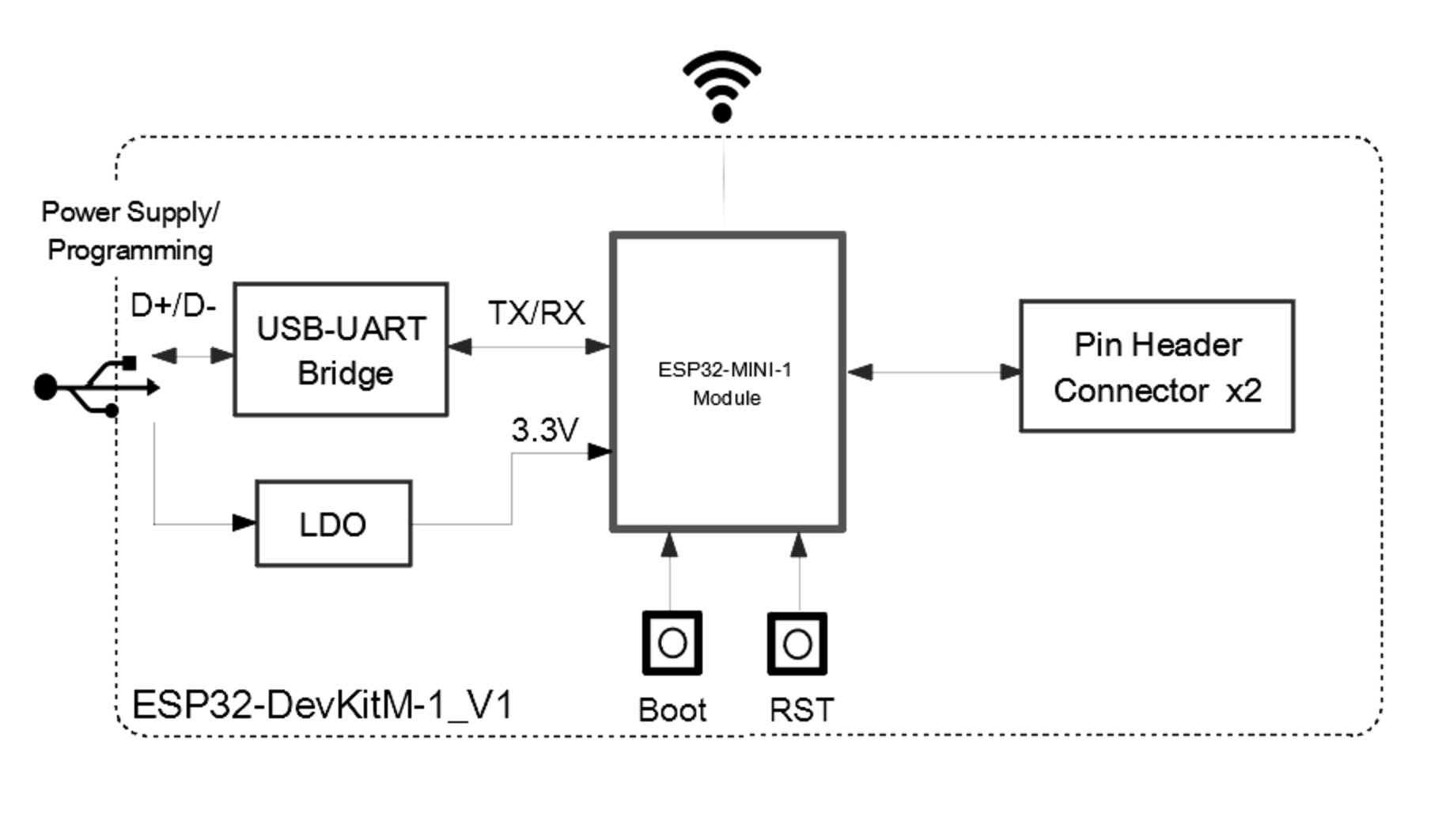

ESP32-DevKitM-1 的主要组件和连接方式如下图所示。

ESP32-DevKitM-1

ESP32-DevKitM-1

电源选项

开发板可从以下三种供电方式中任选其一:

  • Micro USB 供电(默认)

  • 5V / GND 管脚供电

  • 3V3 / GND 管脚供电

警告

  • 上述供电模式 不可同时连接,否则可能会损坏开发板和/或电源。

  • 建议选择第一种供电方式:Micro USB 端口供电。

管脚描述

开发板两侧 I/O 管脚,其具体名称和功能见下表。外设管脚分配请参考 《ESP32 技术规格书》

编号

名称

类型 1

功能

1

GND

P

接地

2

3V3

P

3.3 V 电源

3

I36

I

GPIO36, ADC1_CH0, RTC_GPIO0

4

I37

I

GPIO37, ADC1_CH1, RTC_GPIO1

5

I38

I

GPIO38, ADC1_CH2, RTC_GPIO2

6

I39

I

GPIO39, ADC1_CH3, RTC_GPIO3

7

RST

I

复位;高电平:使能;低电平:关闭

8

I34

I

GPIO34, ADC1_CH6, RTC_GPIO4

9

I35

I

GPIO35, ADC1_CH7, RTC_GPIO5

10

IO32

I/O

GPIO32, XTAL_32K_P (32.768 kHz crystal oscillator input), ADC1_CH4, TOUCH9, RTC_GPIO9

11

IO33

I/O

GPIO33, XTAL_32K_N (32.768 kHz crystal oscillator output), ADC1_CH5, TOUCH8, RTC_GPIO8

12

IO25

I/O

GPIO25, DAC_1, ADC2_CH8, RTC_GPIO6, EMAC_RXD0

13

IO26

I/O

GPIO26, DAC_2, ADC2_CH9, RTC_GPIO7, EMAC_RXD1

14

IO27

I/O

GPIO27, ADC2_CH7, TOUCH7, RTC_GPIO17, EMAC_RX_DV

15

IO14

I/O

GPIO14, ADC2_CH6, TOUCH6, RTC_GPIO16, MTMS, HSPICLK, HS2_CLK, SD_CLK, EMAC_TXD2

16

5V

P

5 V 电源

17

IO12

I/O

GPIO12, ADC2_CH5, TOUCH5, RTC_GPIO15, MTDI 2, HSPIQ, HS2_DATA2, SD_DATA2, EMAC_TXD3

18

IO13

I/O

GPIO13, ADC2_CH4, TOUCH4, RTC_GPIO14, MTCK, HSPID, HS2_DATA3, SD_DATA3, EMAC_RX_ER

19

IO15

I/O

GPIO15, ADC2_CH3, TOUCH3, RTC_GPIO13, MTDO 2, HSPICS0, HS2_CMD, SD_CMD, EMAC_RXD3

20

IO2

I/O

GPIO2 2, ADC2_CH2, TOUCH2, RTC_GPIO12, HSPIWP, HS2_DATA0, SD_DATA0

21

IO0

I/O

GPIO0 2, ADC2_CH1, TOUCH1, RTC_GPIO11, CLK_OUT1, EMAC_TX_CLK

22

IO4

I/O

GPIO4, ADC2_CH0, TOUCH0, RTC_GPIO10, HSPIHD, HS2_DATA1, SD_DATA1, EMAC_TX_ER

23

IO9

I/O

GPIO9, HS1_DATA2, U1RXD, SD_DATA2

24

IO10

I/O

GPIO10, HS1_DATA3, U1TXD, SD_DATA3

25

IO5

I/O

GPIO5 2, HS1_DATA6, VSPICS0, EMAC_RX_CLK

26

IO18

I/O

GPIO18, HS1_DATA7, VSPICLK

27

IO23

I/O

GPIO23, HS1_STROBE, VSPID

28

IO19

I/O

GPIO19, VSPIQ, U0CTS, EMAC_TXD0

29

IO22

I/O

GPIO22, VSPIWP, U0RTS, EMAC_TXD1

30

IO21

I/O

GPIO21, VSPIHD, EMAC_TX_EN

31

TXD0

I/O

GPIO1, U0TXD, CLK_OUT3, EMAC_RXD2

32

RXD0

I/O

GPIO3, U0RXD, CLK_OUT2

1

P:电源;I:输入;O:输出。

2(1,2,3,4,5)

MTDI、GPIO0、GPIO2、MTDO 和 GPIO5 为 Strapping 管脚。在芯片上电和系统复位过程中,Strapping 管脚根据管脚的二进制电压值控制芯片功能。Strapping 管脚的具体描述和应用,请参考 《ESP32 技术规格书》 > 章节 Strapping 管脚。

管脚布局

ESP32-DevKitM-1 (点击放大)

ESP32-DevKitM-1 (点击放大)

硬件修订历史

尚无版本升级历史。
