模组包装

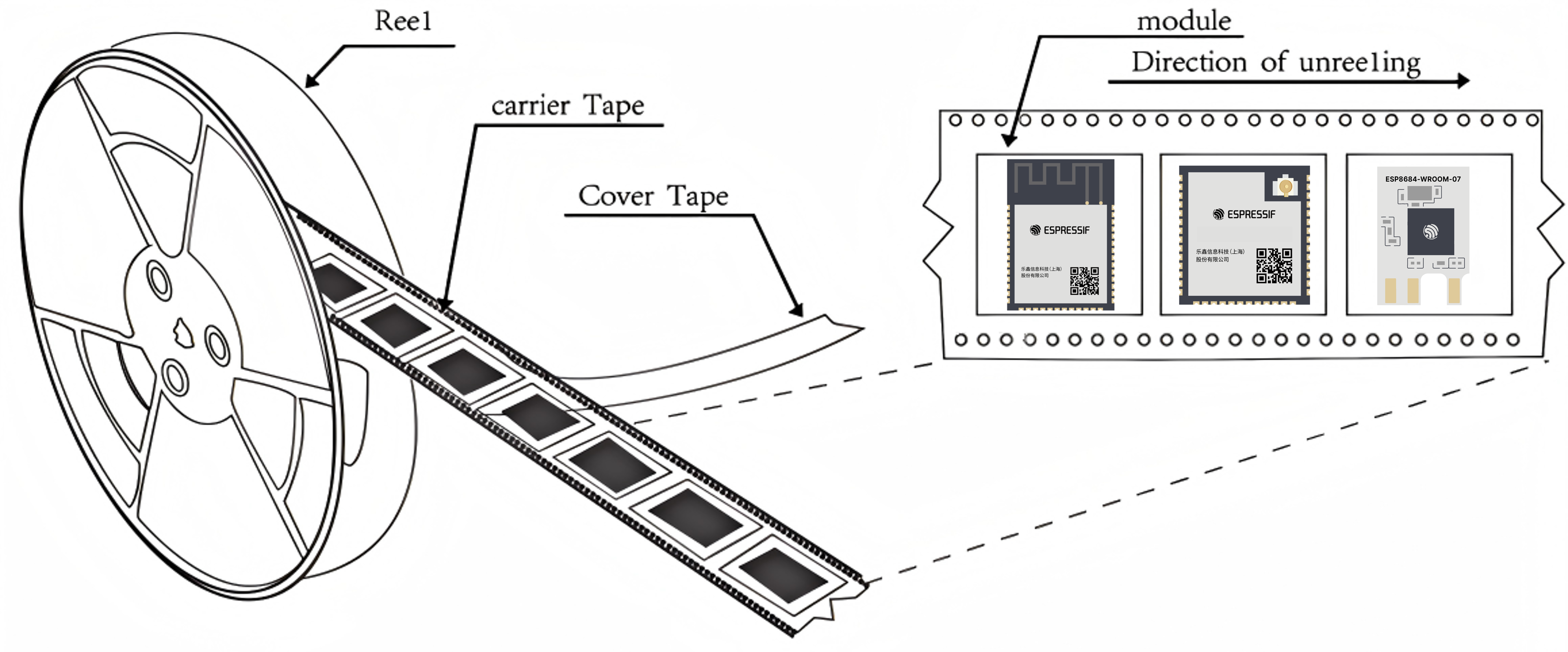

乐鑫模组⾸先采⽤载带卷盘包装，然后装⼊铝箔袋 (MBB) 中抽真空以保护模组在运输和存储环境中受潮，最后放⼊披萨盒中。

备注

以上图片仅供参考，具体以收到的实物为准。

载带

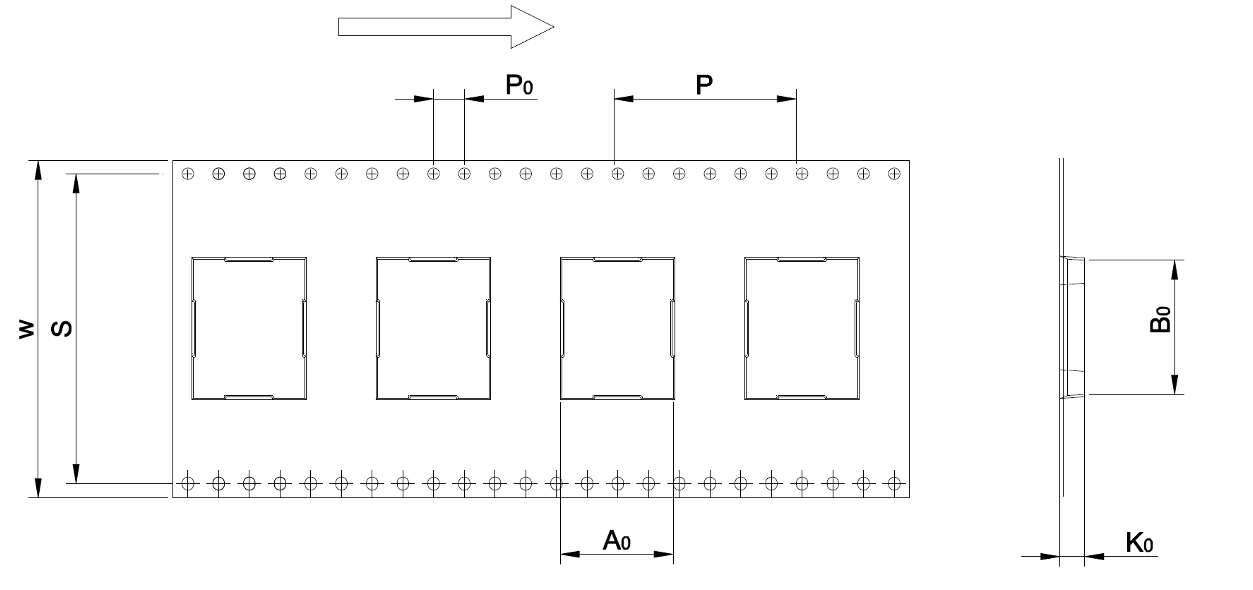

本小节介绍乐鑫模组载带尺⼨信息。

载带宽度 (W)	气泡间距 (P ₁)	气泡宽度 (A ₀)	气泡长度 (B ₀)	气泡深度 (K ₀)
44.0 ± 0.30	24.0 ± 0.10	MW + 0.5	ML + 0.5	MH + 0.5

备注

气泡尺寸与模组宽度 (MW)、模组长度 (ML) 和模组高度 (MH) 有关。

备注

卷盘的表面电阻为 10 ⁴ ~ 10 ¹¹ 欧姆。

本小节介绍乐鑫模组卷盘尺⼨信息。

卷盘尺寸
卷盘尺寸	卷盘外径尺⼨ (D)	卷盘内径尺⼨ (d)	卷盘宽度 (W)	每卷盘模组数
13’’	330 mm	100 mm	44 mm	650

备注

以上图片仅供参考，具体以收到的实物为准。

备注

卷盘的表面电阻为 10 ⁴ ~ 10 ¹¹ 欧姆。

常见乐鑫模组的披萨盒包装中除卷盘外，通常还带有产品标签和干式包装相关物品。

本小节仅介绍产品标签。有关干式包装需求的内容，请见干式包装需求。

PW Number（生产工单）：乐鑫委外的订单号
Product Name（产品型号）：模组名称
Product Number（产品料号）：乐鑫内部物料号
Quantity（数量）：包装内的模组数量
Firmware Version 表示模组中烧录固件的版本
- 不烧录固件

  IDF：N/A

  AT：N/A

  FW P/N：N/A

  MBM NO：规格标识码，见规格标识码规则小节。
- 乐鑫通⽤固件：

  IDF：IDF 版本号

  AT：AT 版本号

  FW P/N：固件对应代码

  MBM NO：规格标识码，见规格标识码规则小节。
- 客户定制固件：

  IDF：客户定制固件版本号

  AT：N/A

  FW P/N：固件对应代码

  MBM NO：规格标识码，见规格标识码规则小节。
Country of Origin：固定显示 MADE IN CHINA
Seal Date：模组产品的包装时间
Lot Number：乐鑫内部⽣产追溯代码
OQC：示意已通过 QC 检验
OR code：内含乐鑫产品的具体⽣产信息，包括
- 产品名称
- 产品料号
- ⽣产批次
- ⽣产数量
- ⽣产时间
- 乐鑫内部代码
