模组丝印
乐鑫模组带有丝印，可显示芯片名称、flash 大小、工作温度等信息。
丝印规范

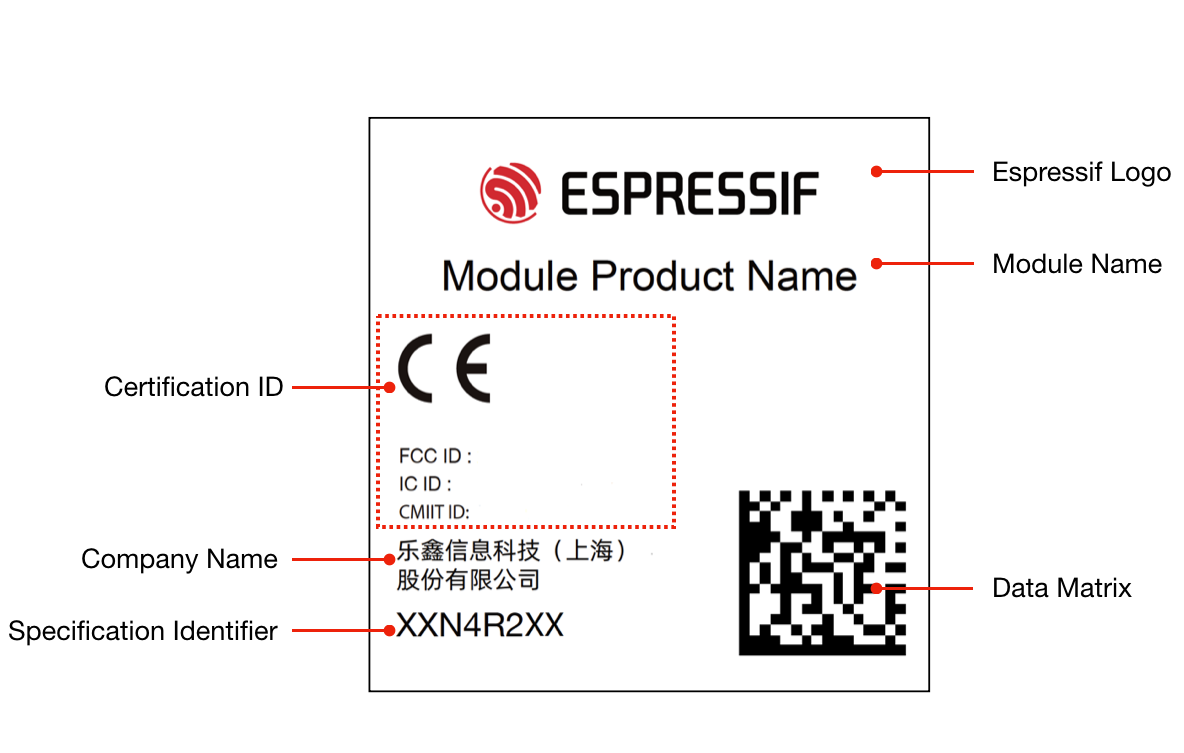

模组丝印示意图
Company Logo：公司标志。
Module Name：模组名称。
Certification ID：该模组已通过的认证。
Company Name：乐鑫信息科技（上海）股份有限公司
Specification Identifier: 见下方 规格标识码规则 。
Data Matrix：见下方 Data Matrix 规则 。
规格标识码规则
规格标识码由乐鑫定义，可反映模组的量产状态，最⾼⼯作温度以及内存⼤⼩。

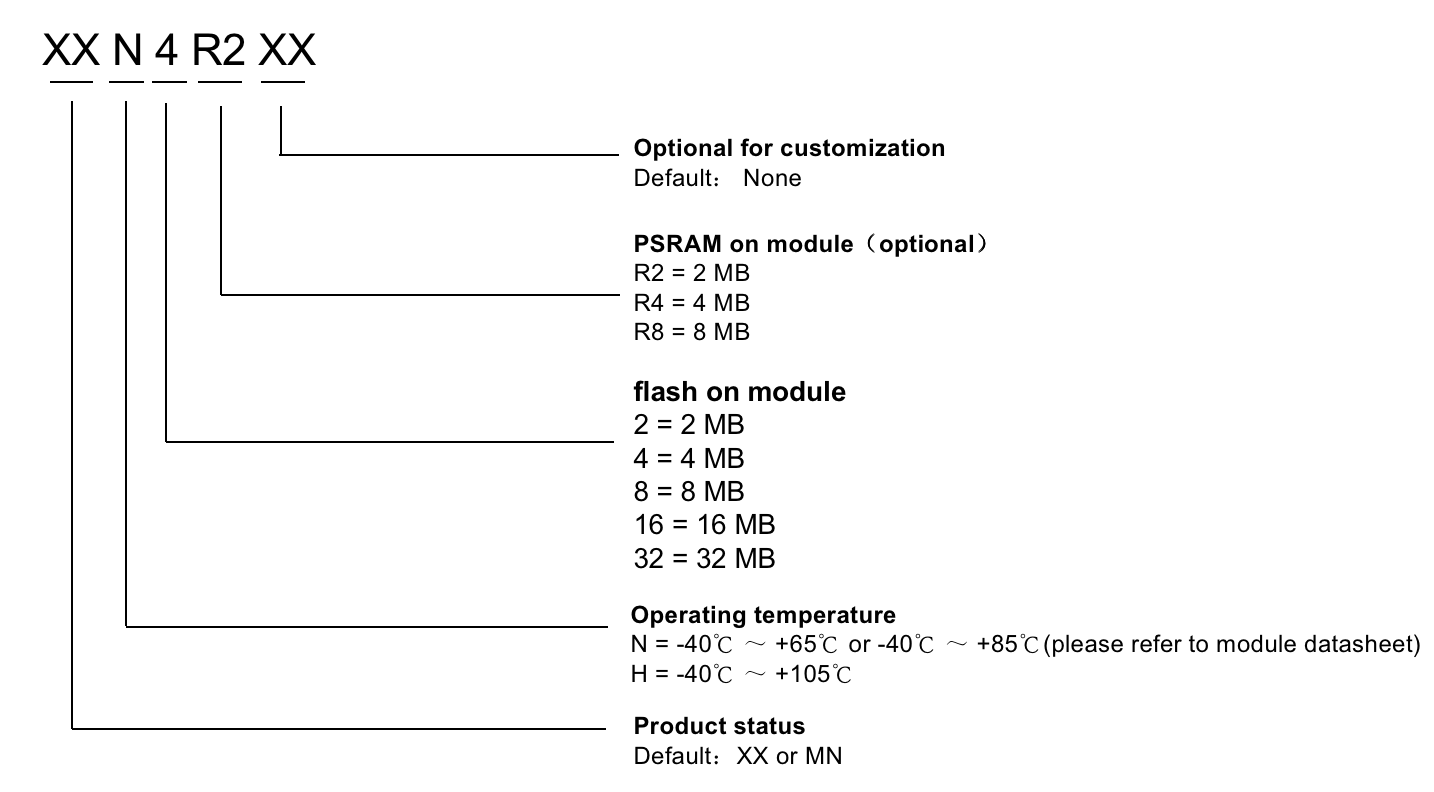

模组规格标识码示意图
- Product Status（产品状态） （2 位）：
XX 或 MN：均代表量产
其他：均代表 NPI
相见下方说明。
- Temperature（温度） （1 位）：
N: 85℃/65℃
H: 105℃
- Flash Size（Flash 大小） （1 位或 2 位）：
2: 2 MB
4: 4 MB
8: 8 MB
16: 16 MB
32: 32 MB
- PSRAM （1 位）：
R: 搭载 PSRAM
- PSRAM Size（PSRAM 大小） （1 位）：
2: 2 MB
8: 8 MB
- Reserved（可选字段）:
2 位：用于客户定制
0 位：通用产品无定制
备注
- 产品状态:
XX：已量产⽼产品默认显示为 “XX” 。
MN：如 M0，M1，或者 MA，MB 等，适⽤于乐鑫部分量产的新品或现有量产产品的芯片版本升级版本。
除上⾯两种标识之外：如 E1，D2，P3 等，表示该产品正处于研发或试产阶段，是 NPI 新品状态。
备注
- PSRAM 和 PSRAM 大小 字段在模组搭载了 PSRAM 的情况下出现。举例⽽⾔：
XXN4：表模组带有 4 MB flash，⽆ PSRAM。
XXN4R2：模组带有 4 MB flash 和 2 MB PSRAM。
Data Matrix 规则
扫描乐鑫模组屏蔽盖上的 Data Matrix 可返回⼀个 18 位的代码，其组成规则如下：
组成（从左到右） |
描述 |
|---|---|
前两位 |
乐鑫内部代码 |
第三位至第六位 |
⽣产 Date Code（日期代码），具体格式为年周（YYWW） |
后十二位 |
模组 MAC ID |
