芯片丝印
乐鑫芯片带有丝印，可显示芯片名称、flash 大小、工作温度等信息。
丝印规范
芯片丝印示意图
Pin 1：Pin 1 位置。
Espressif Logo：公司标志。
Product Name 代表芯片名称。
Date Code：日期代码，其中 WW 代表 YYYY 年份中的第几周。比如，日期代码 “122017” 代表 2017 年的第 12 周。
- Flash Code 代码可显示：
（可选） 芯片工作温度和 flash 大小。
封装内 flash 的追踪信息。
注意，不同产品 flash 代码的组成方式有所不同，详请 Flash 代码和 PSRAM 代码说明 。
- PSRAM Code 代码可显示：
（可选） 芯片工作温度和 PSRAM 大小。
封装内 PSRAM 的追踪信息。
注意，不同产品 PSRAM 代码的组成方式有所不同，详请 Flash 代码和 PSRAM 代码说明 。
Espressif Tracking Information 乐鑫芯片的追踪信息的第二位与芯片版本一一对应。详见 ESP 芯片勘误表。
Flash 代码和 PSRAM 代码说明
根据封装内 flash 和 PSRAM 情况不同，ESP32-S3 芯片主要分为以下几类：
无 Flash、无 PSRAM
本小节适用于所有无封装内 flash 或 PSRAM 的乐鑫 ESP32-S3 系列芯片产品。此时，丝印中的 flash 和 PSRAM 代码行为空。

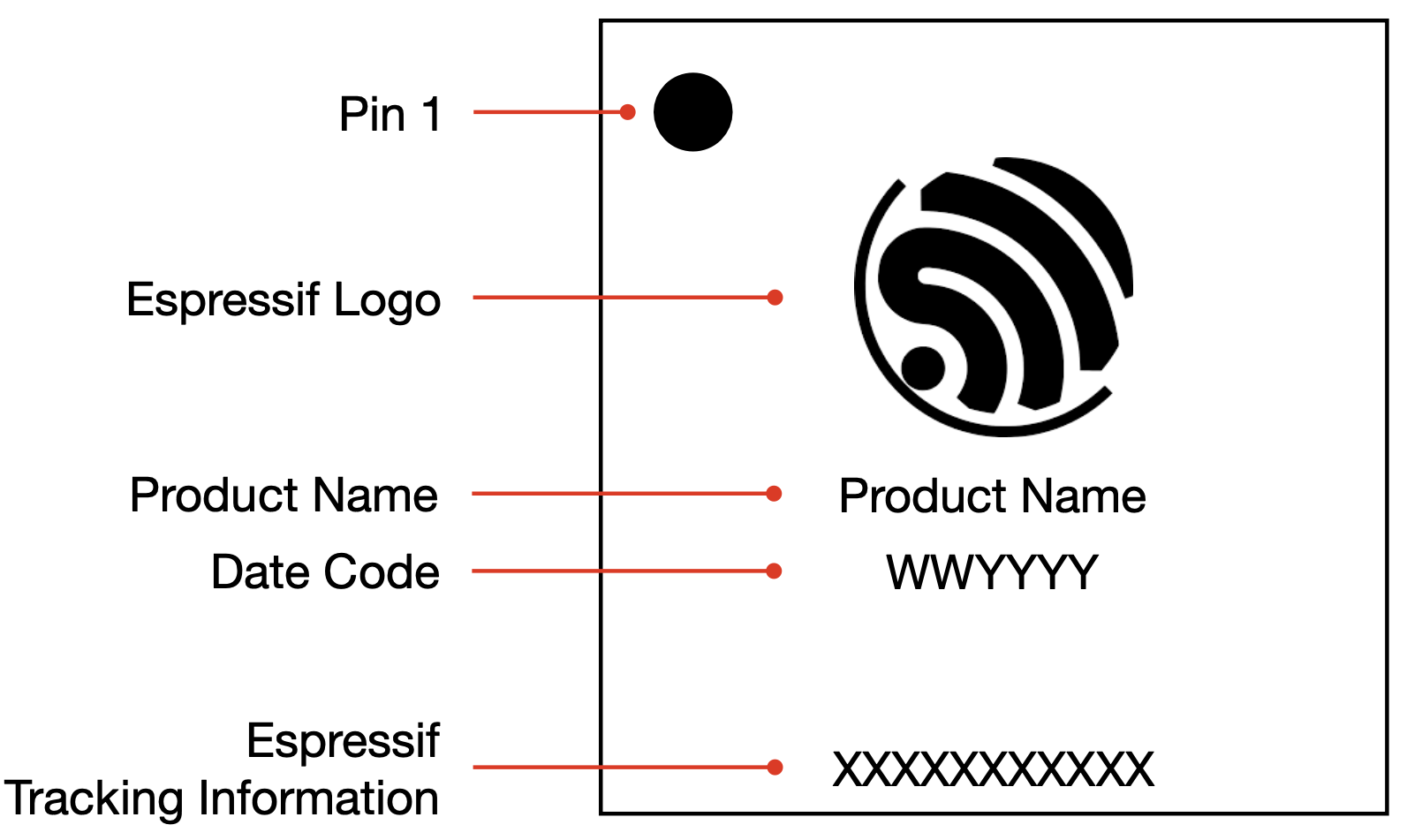

Flash 代码和 PSRAM 代码示意图 - 无 Flash、无 PSRAM
封装内 Flash、无 PSRAM
本小节适用于所有仅有封装内 flash 的乐鑫 ESP32-S3 系列芯片产品。此时，丝印中仅有 flash 代码，PSRAM 代码行为空。
Flash 代码和 PSRAM 代码示意图 - 封装内 Flash、无 PSRAM
- Temperature（温度信息） （2 位）
FH: 105 °C
FN: 85 °C
可选信息。
- Size（大小） （1 位）
2: 2 MB
4: 4 MB
8: 8 MB
可选信息。
Flash Tracking Information（Flash 追踪信息）（7 位）：固定长度
封装内 PSRAM、无 Flash
本小节适用于所有仅有封装内 PSRAM 的乐鑫 ESP32-S3 系列芯片产品。此时，丝印中仅有 PSRAM 代码，flash 代码行为空。

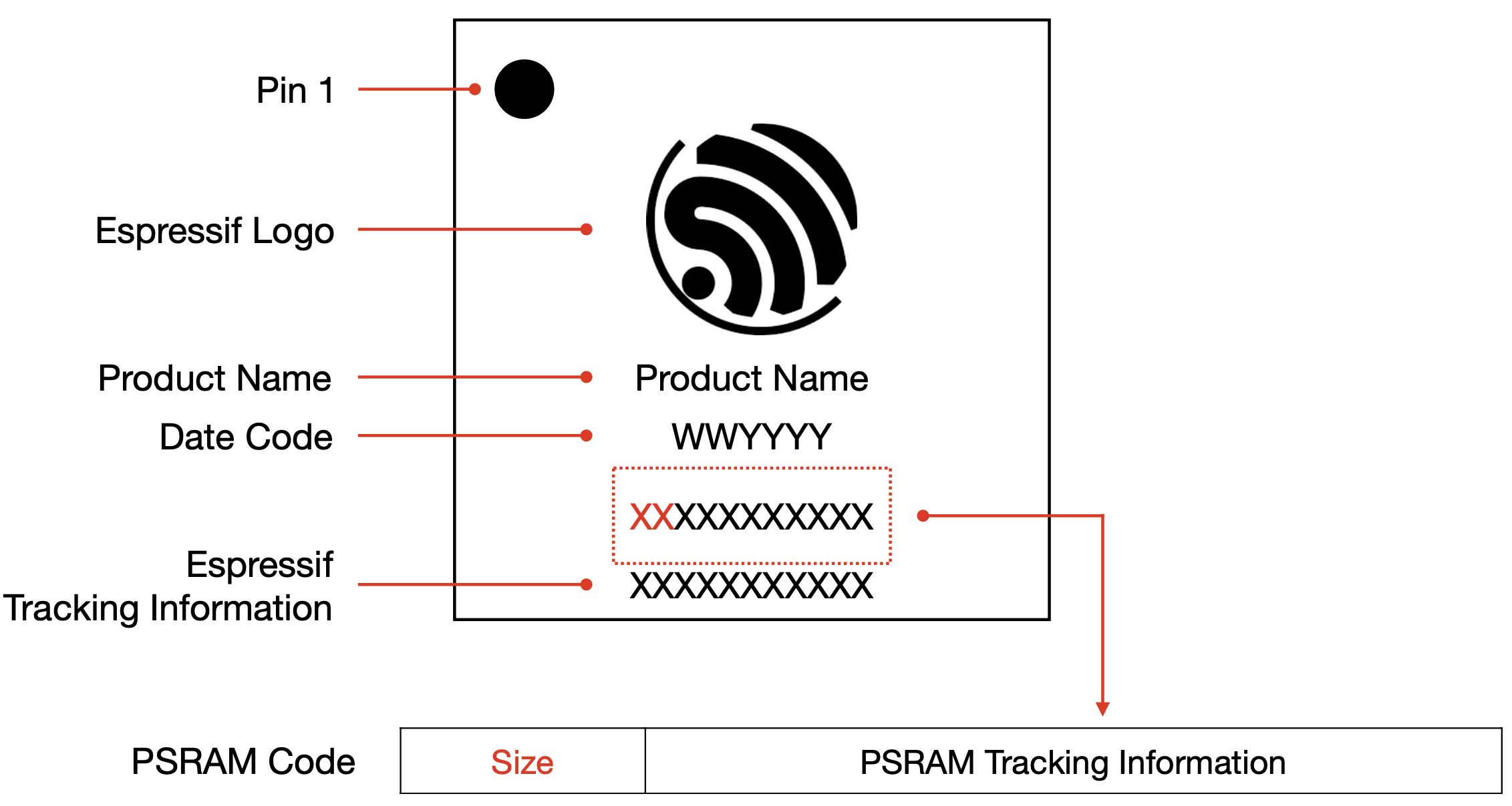

Flash 代码和 PSRAM 代码示意图 - 封装内 PSRAM、无 Flash
- Size（大小） （2 位）
R2: 2 MB
R8: 8 MB
可选信息。
PSRAM Tracking Information（PSRAM 追踪信息） （9 位）: 固定长度
备注
ESP32-S3R8V 和 ESP32-S3R16V 在 PSRAM 追踪信息开始之前，特别增加了一个 V，表示这是一个 1.8 V 的 PSRAM。
封装内 Flash、封装内 PSRAM
本小节适用于所有有封装内 flash 和 PSRAM 的乐鑫 ESP32-S3 系列芯片产品。此时，芯⽚同时具有 flash 代码和 PSRAM 代码。

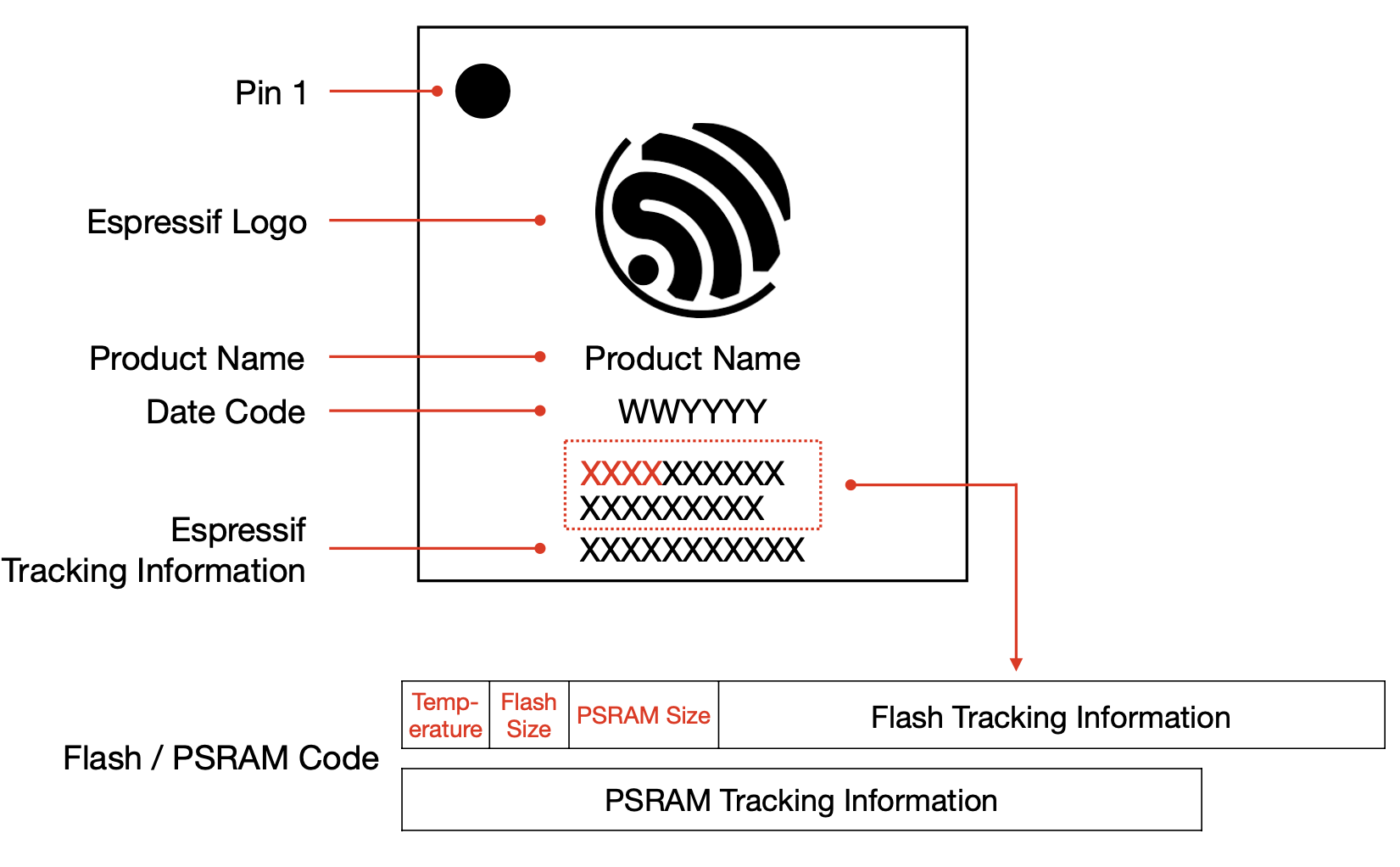

Flash 代码和 PSRAM 代码示意图 - 封装内 Flash、封装内 PSRAM
- Temperature（温度） （1 位）
H: 105 °C
N: 85 °C
可选信息。
- Flash Size（Flash 大小） （1 位）
4: 4 MB
8: 8 MB
可选信息。
- PSRAM Size（PSRAM 大小） （2 位）
R2：2 MB
R8：8 MB
可选信息。
Flash Tracking Information（Flash 追踪信息） （7 位）：固定长度
PSRAM Tracking Information（PSRAM 追踪信息） （9 位）：固定长度
备注
ESP32-S3FH4R2 芯片的 flash/PSRAM 代码行显示为 “FH4R2”;
ESP32-S3-PICO-1-N8R2 芯片的 flash/PSRAM 代码行显示为 “N8R2”;
ESP32-S3-PICO-1-N8R8 芯片的 flash/PSRAM 代码行显示为 “N8R8”。
