模组包装

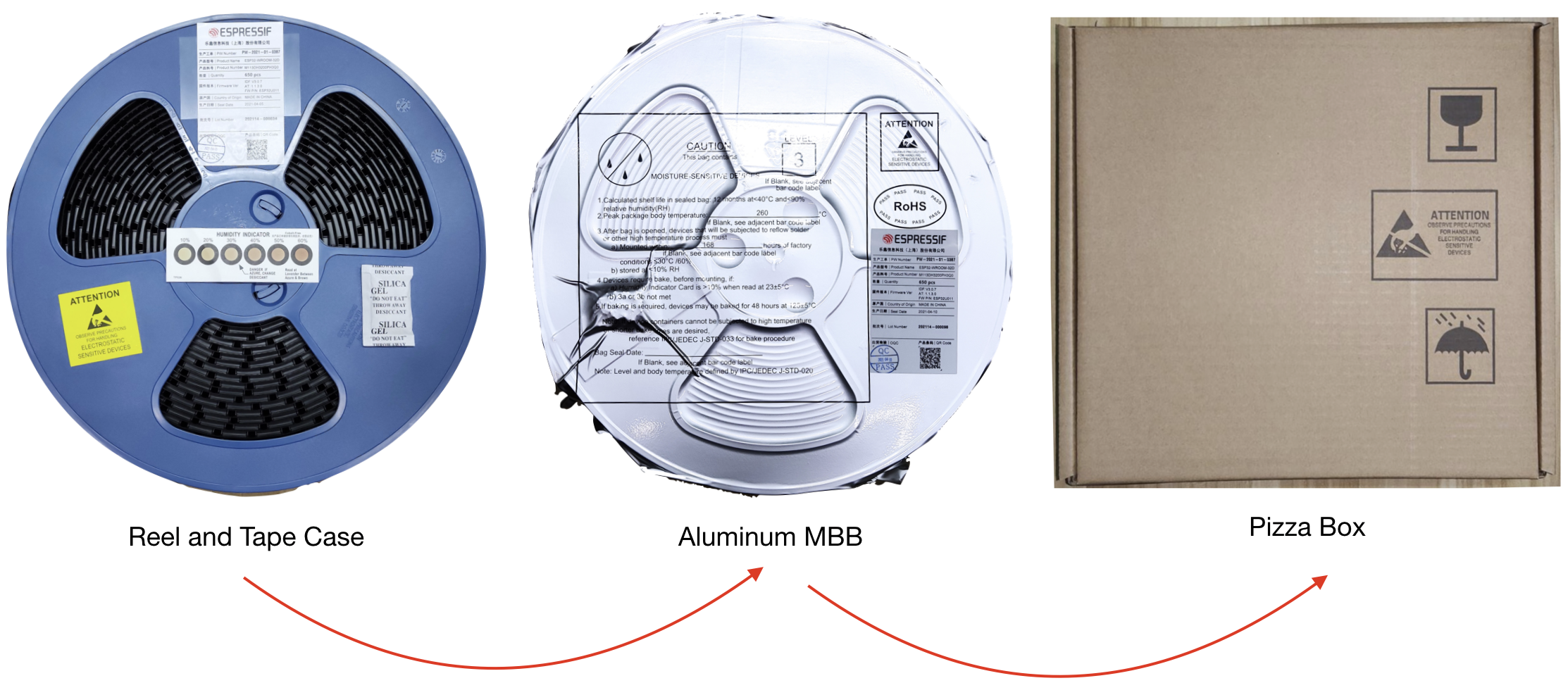

乐鑫模组首先采用载带卷盘包装，然后装入铝箔袋 (MBB) 中抽真空以保护模组在运输和存储环境中受潮，最后放入披萨盒中。

备注

以上图片仅供参考，具体以收到的实物为准。

载带

本小节介绍乐鑫模组载带尺寸信息。

载带尺寸

载带宽度 (W)	定位孔宽度 (s)	定位孔间距 (P ₀)	气泡间距 (P)
44.0	40.4	4.0	24.0

气泡尺寸

气泡宽度 (A ₀)	气泡长度 (B ₀)	气泡深度 (K ₀)
MW + 0.5	ML + 0.5	MH + 0.5

备注

气泡尺寸与模组宽度 (MW)、模组长度 (ML) 和模组高度 (MH) 有关。

备注

尺寸单位为毫米 (mm)，以上尺寸的公差均为 ±0.2 mm。

备注

卷盘的表面电阻为 10 ⁴ ~ 10 ¹¹ 欧姆。

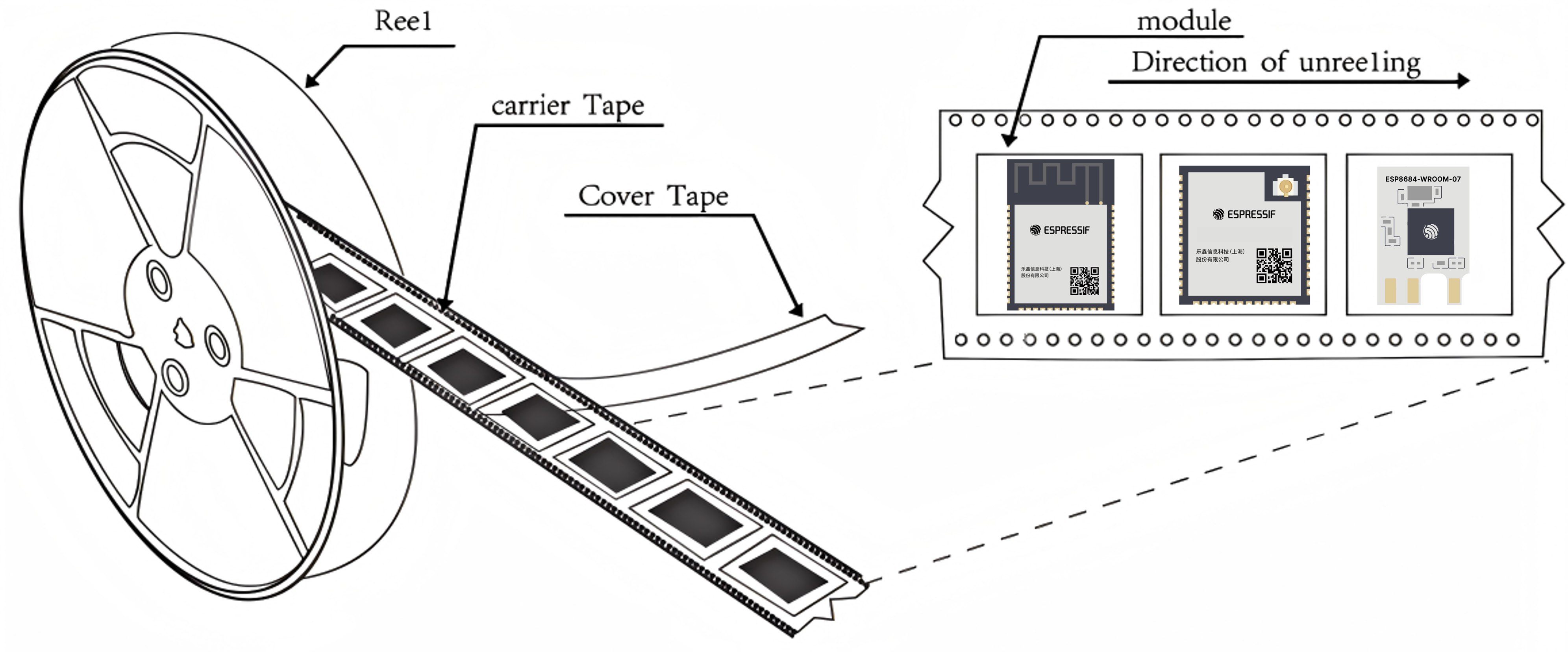

本小节介绍模组于料带摆放位置及料带拉出方向。

备注

模组在料带中的放置方向请参考右上展开图。模组丝印名称方向与拉出方向正向平行。

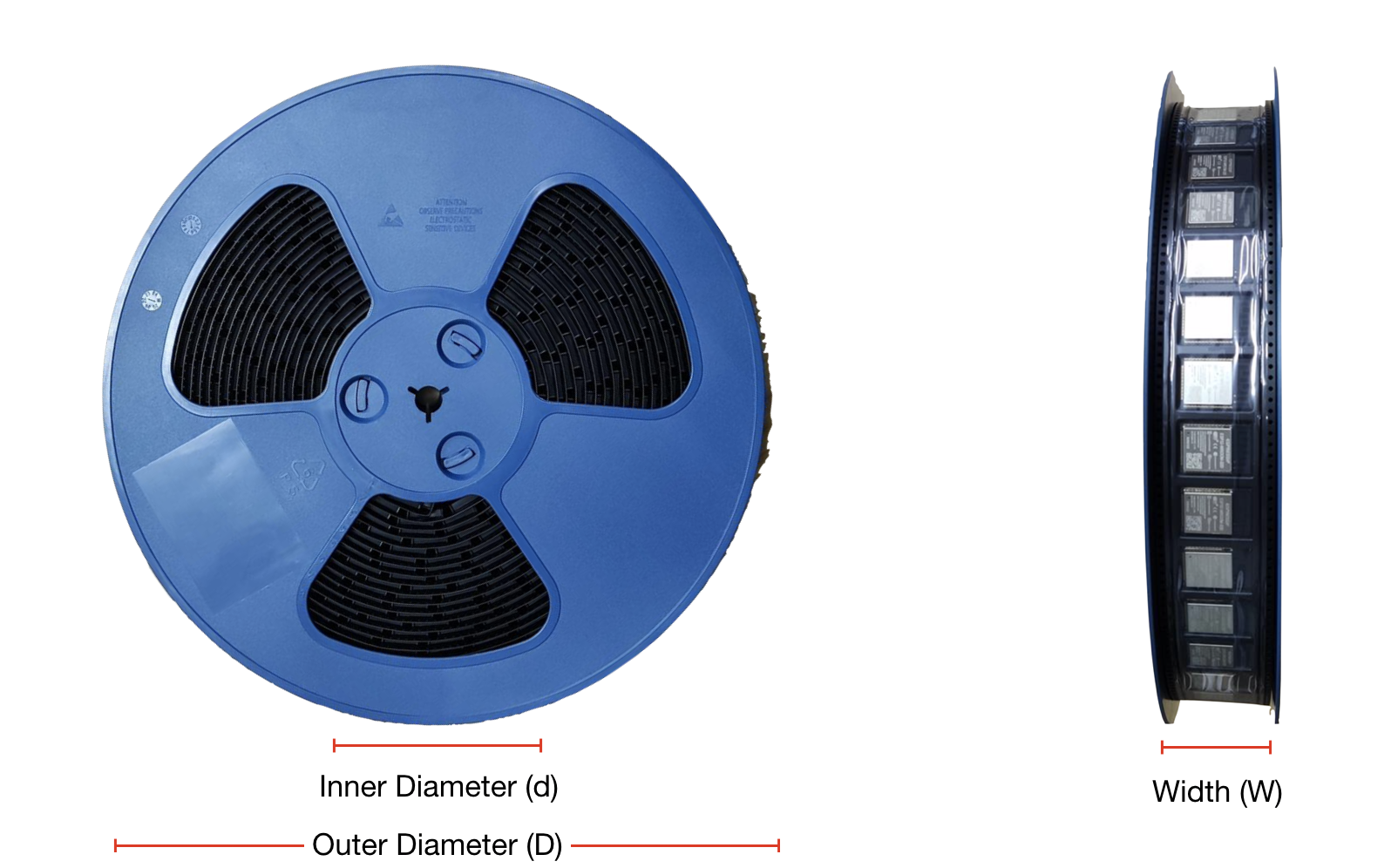

本小节介绍乐鑫模组卷盘尺寸信息。

卷盘尺寸
卷盘尺寸	卷盘外径尺⼨ (D)	卷盘内径尺⼨ (d)	卷盘宽度 (W)	每卷盘模组数
13’’	330 mm	100 mm	44 mm	650

备注

以上图片仅供参考，具体以收到的实物为准。

备注

卷盘的表面电阻为 10 ⁴ ~ 10 ¹¹ 欧姆。

常见乐鑫模组的披萨盒包装中除卷盘外，通常还带有产品标签和干式包装相关物品。

本小节仅介绍产品标签。有关干式包装需求的内容，请见干式包装需求。

备注

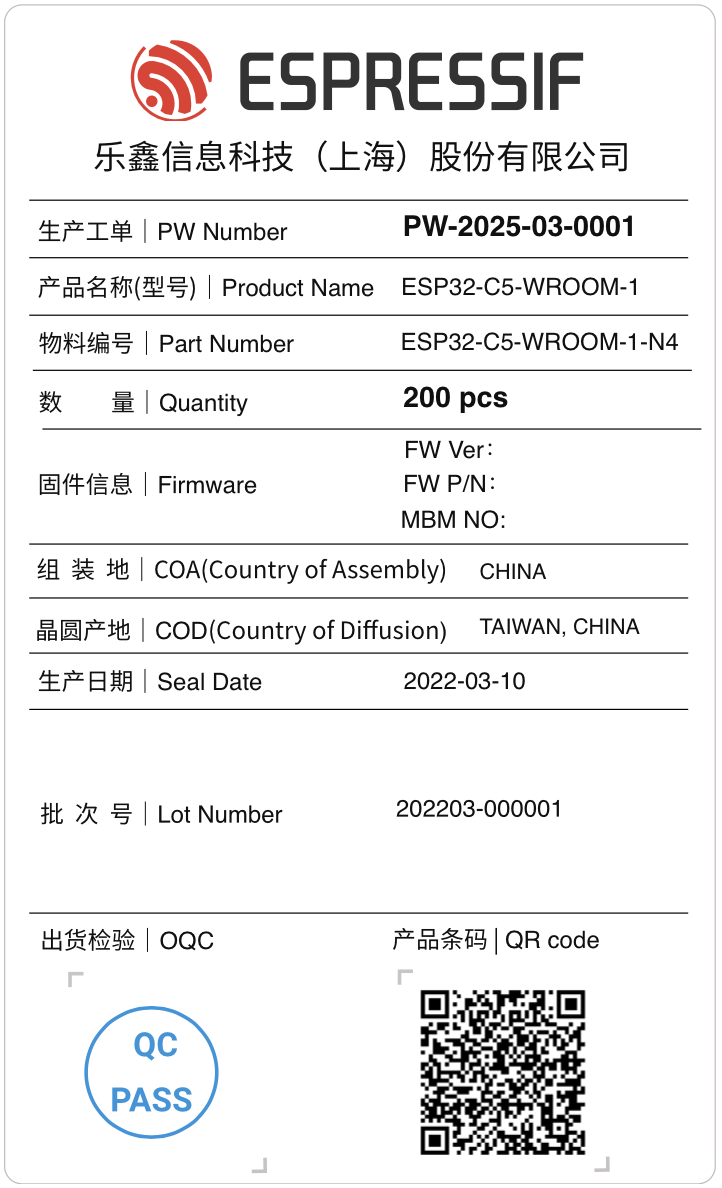

乐鑫产品标签自 2026 年起进行了样式升级，详见 PCN202600201。在过渡期内，您收到的同款产品可能张贴有不同样式（样式一（新版） 和 样式二（旧版））的标签。请知悉，这仅为标签布局和部分字段名称的更迭调整，产品规格与品质保持一致。

生产工单｜PW Number：乐鑫委外的订单号
产品名称（型号）｜Product Name：模组名称
物料编号｜Part Number：乐鑫内部物料号
数量｜Quantity：包装内的模组数量
固件信息｜Firmware 表示模组中烧录固件的版本
- 不烧录固件

  FW Ver：N/A

  FW P/N：N/A

  MBM NO：规格标识码，见规格标识码规则小节。
- 烧录固件：

  FW Ver：固件版本号

  FW P/N：固件对应代码

  MBM NO：规格标识码，见规格标识码规则小节。
组装地｜COA (Country of Assembly)：CHINA/VIETNAM
晶圆产地｜COD (Country of Diffusion)：固定显示 TAIWAN，CHINA
生产日期｜Seal Date：模组产品的包装时间
批次号｜Lot Number：乐鑫内部生产追溯代码
出货检验｜OQC：示意已通过 QC 检验
产品条码｜QR code：内含乐鑫产品的具体生产信息，包括
- 产品名称
- 产品料号
- 生产批次
- 生产数量
- 生产时间
- 乐鑫内部代码

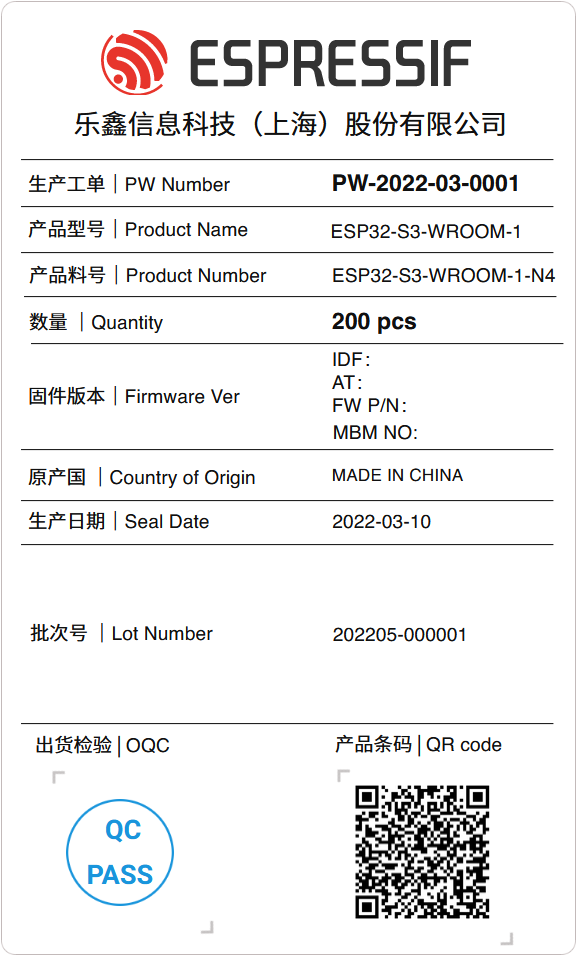

生产工单｜PW Number：乐鑫委外的订单号
产品型号｜Product Name：模组名称
产品料号｜Product Number：乐鑫内部物料号
数量｜Quantity：包装内的模组数量
固件版本｜Firmware Ver 表示模组中烧录固件的版本
- 不烧录固件

  IDF：N/A

  AT：N/A

  FW P/N：N/A

  MBM NO：规格标识码，见规格标识码规则小节。
- 乐鑫通用固件：

  IDF：IDF 版本号

  AT：AT 版本号

  FW P/N：固件对应代码

  MBM NO：规格标识码，见规格标识码规则小节。
- 客户定制固件：

  IDF：客户定制固件版本号

  AT：N/A

  FW P/N：固件对应代码

  MBM NO：规格标识码，见规格标识码规则小节。
原产国｜Country of Origin：固定显示 MADE IN CHINA
生产日期｜Seal Date：模组产品的包装时间
批次号｜Lot Number：乐鑫内部生产追溯代码
出货检验｜OQC：示意已通过 QC 检验
产品条码｜QR code：内含乐鑫产品的具体生产信息，包括
- 产品名称
- 产品料号
- 生产批次
- 生产数量
- 生产时间
- 乐鑫内部代码
