低功耗蓝牙非信令测试

低功耗蓝牙非信令测试控制设备发射特定信号，无需建立实际连接，用于评估其发射功率、频谱特性和误码率等关键性能指标，确保设备的无线通信质量。

搭建测试环境

射频非信令测试固件环境主要包括电脑、测试仪器、USB-to-UART 转接板、待测设备与屏蔽箱等。

电脑 (PC) 通过 USB 与 USB-to-UART 转接板连接，通过网线与测试仪器连接。电脑上需安装 EspRFTestTool 工具包、测试仪器控制软件、以及 USB-to-UART 转接板驱动。
测试仪器 (Tester) 通常为 WT-328/IQXel 综测仪，用于测试待测设备在不同模式下的射频性能。
USB-to-UART 转接板 (USB-to-UART Board) 用于实现电脑和待测设备之间的通信。
待测设备 (DUT) 为基于 ESP32-C2 芯片或模组设计的产品。待测设备通过 UART 与 USB-to-UART 转接板连接，并通过射频连接线与测试仪器连接。待测设备通常放在屏蔽箱中。
屏蔽箱 (Shield Box) 用于隔离外部射频干扰，保证测试环境的稳定性。

备注

对于没有板载 PCB 天线的模组，直接将射频连接线焊接至模组的天线馈电点即可（如上述示意图所示）。
对于带有板载 PCB 天线的模组，需将 PCB 天线馈电点后的天线割断，焊接射频连接线，并使射频线的屏蔽金属层充分焊锡后接入模组 GND。GND 焊接点可选择屏蔽盖或 PCB 板材上去除绿油层的 GND 层，且尽量靠近馈电点。

备注

如果主晶振为 26 MHz，BaudRate 设置为 74880；如果主晶振为 40 MHz，BaudRate 设置为 115200。

备注

如使用 Flash 下载工具烧录固件，需要将 ESP32-C2 的烧录地址改为 0x0。

Test Mode：
- BLE50 TX：用于发射性能测试；
- BLE50 TX continue：高发包占空比，用于认证测试。
Power Level：设置低功耗蓝牙发射功率等级，支持 0~15 档测试
Channel：设置低功耗蓝牙测试信道
Hoppe：使能跳频功能，默认关闭
Ulap：设置蓝牙地址，默认不使能
Itaddr：设置逻辑传输地址，默认不使能
Syncw：设置包文件的身份识别码，默认选择 syncw=0x71764129
Payload length：设置 payload 长度，默认使用 250
Data Rate：设置发包速率和编码序列，支持 BLE 1M、2M、125K、500K 四种速率，支持 1010、11110000、prbs9 三种编码序列

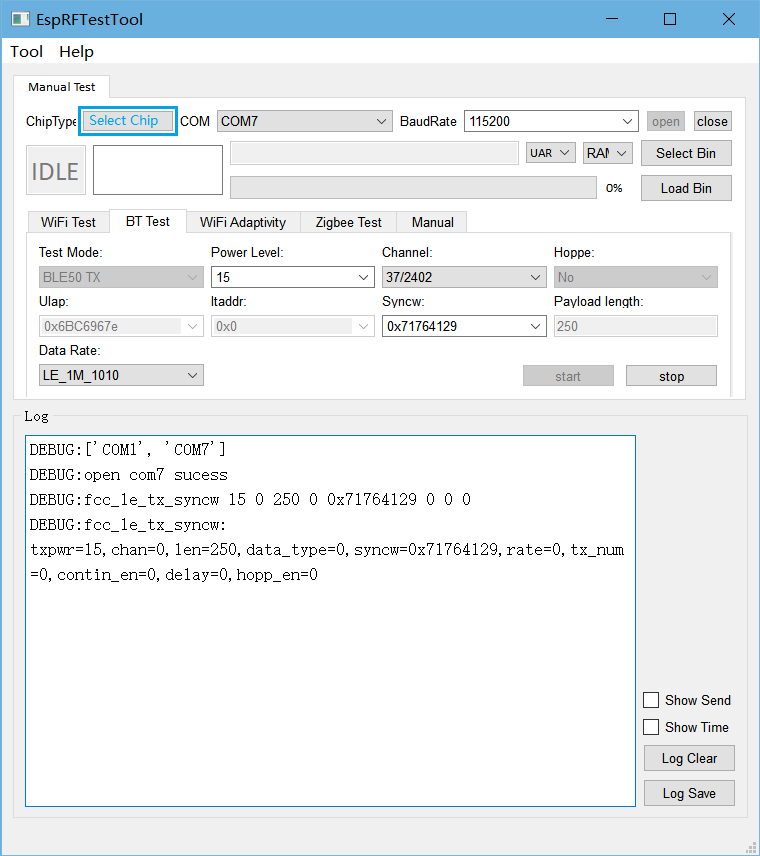

点击 start 后在 log 窗口中显示低功耗蓝牙发射参数说明，参考如下：

fcc_le_tx_syncw:txpwr=15,chan=0,len=250,data_type=0,syncw=0x71764129,rate=0,tx_num=0,contin_en=0,delay=0,hopp_en=0

表明低功耗蓝牙发包正常，此时可使用综测仪检测发射性能。

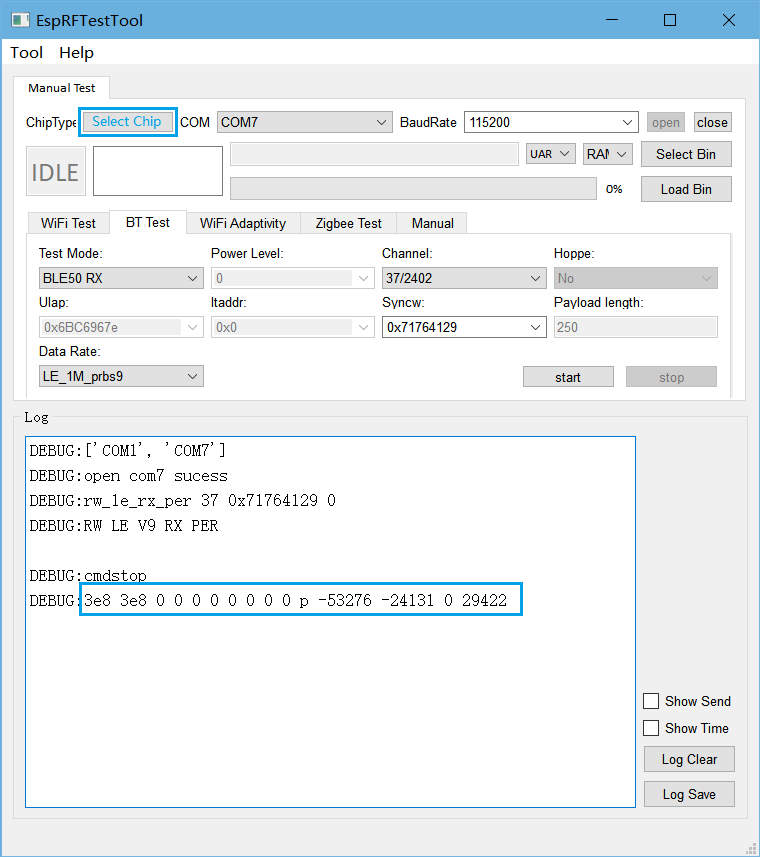

点击 start 后使用仪器在测试信道发包，完成后点击 stop，在 log 窗口中显示收包信息如下：

3e8 3e8 0 0 0 0 0 0 0 0 p -53276 -24131 0 29422

其中：

根据上述参数，可以计算：

本附录为射频调试或测试所需参考的对照表。

下表主要用于说明 ESP32-C2 的低功耗蓝牙的功率等级及对应的目标功率，用于射频调试或测试对照。

对于低功耗蓝牙，EspRFTestTool 工具包使用信道索引 (channel index) 来识别信道。
