Wi-Fi 信令测试

[English]

Wi-Fi 信令测试用于评估和验证无线网络设备 Wi-Fi 信令功能，主要用于确保设备在各种操作环境中能够稳定可靠地通信。Wi-Fi 信令测试通常用于设备的 OTA (Over-The-Air) 性能评估，包括 TRP（Total Radiated Power，总辐射功率）和 TIS（Total Isotropic Sensitivity，总各向同性灵敏度）测试。

搭建测试环境

../../_images/usb_to_uart_connection.png

UART 连接说明

待测设备 (DUT) 为基于乐鑫芯片或模组设计的产品。待测设备通过 UART 与 USB-to-UART 转接板连接。

备注

  • 待测设备的 CHIP_EN 管脚默认上拉，如果产品设计中未拉高，需要手动将 CHIP_EN 接到 3V3 管脚。

  • 部分串口通信板内部已交换 RXD 和 TXD，无需反接，需根据实际情况调整接线。

  • 乐鑫芯片具有上电自校准功能，因此待测设备上电测试前需先将射频连接线连接至测试仪器。

烧录固件

  1. 打开 DownloadTool 工具。

  2. 设置 ChipType，Com Port，Baud Rate，点击 Open，选择下载到 Flash。

  3. ESP32-C2 Wi-Fi 信令测试固件（单国） 支持单国国家码，ESP32-C2 Wi-Fi 信令测试固件（多国） 支持多国国家码。它们分别都包括 bootloader.bin， partition-table.bin， phy_init_data.bin 与 ssc.bin 4 个 bin 文件。

将 ESP32-C2 Wi-Fi 信令测试固件（单国） 或 ESP32-C2 Wi-Fi 信令测试固件（多国） 解压后，分别将 4 个 bin 文件通过 UART 烧录至以下地址。

bin 文件

烧录地址

bootloader.bin

0x0

partition-table.bin

0x8000

phy_init_data.bin

0xF000

ssc.bin

0x10000

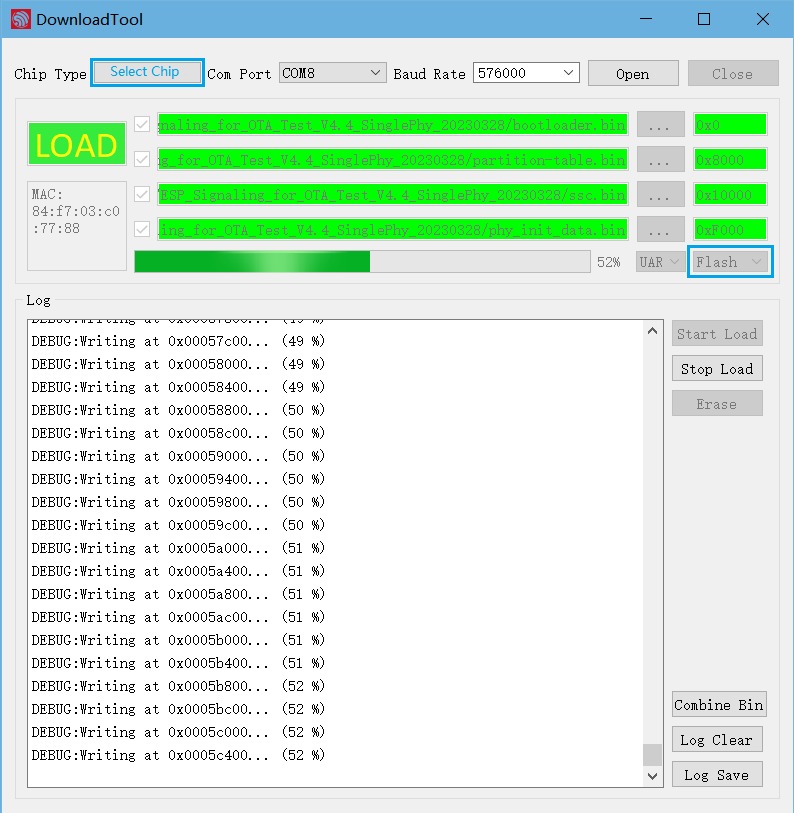

../../_images/wifi_signaling_firmware_others.png

烧录固件示意图

烧录完成后，继续以下步骤进行信令测试。

开始测试

查看上电打印日志

备注

如果主晶振为 26 MHz，BaudRate 设置为 74880；如果主晶振为 40 MHz，BaudRate 设置为 115200。

使用串口通信工具，如 友善串口助手，配置端口号和波特率。待测设备重新上电后，如果串口输出类似如下信息，则可确认测试状态正常：

../../_images/esp32c2_wifi_signaling.png

设备上电串口打印日志

设备配网

在串口中依次输入以下两条指令以完成配网。

//设备配网
//配置样机进入 station 模式
op -S -o 1

//连接 AP，SSID 为 CMW-AP，密码为 12345678
sta -C -s CMW-AP -p 12345678

备注

-p 参数用于设置 AP 密码。如果 AP 无密码，则无需使用该参数。

station 设备分配到 IP 地址后，表明 Wi-Fi 连接成功，会打印如下所示 log：

../../_images/esp32c2_wifi_signaling_connection.png

设备配网串口打印日志

待测设备配网成功后，即可使用射频测试仪器进行 Wi-Fi 信令测试。
