WFA 认证与测试指南

[English]

概述

本文档介绍了如何为基于乐鑫芯片的产品获得 Wi-Fi Alliance（WFA）认证，重点介绍了 QuickTrack 流程，以便高效通过 WFA 认证。

所需工具与固件：

WFA 认证介绍

认证流程

WFA 认证标准流程如下所示：

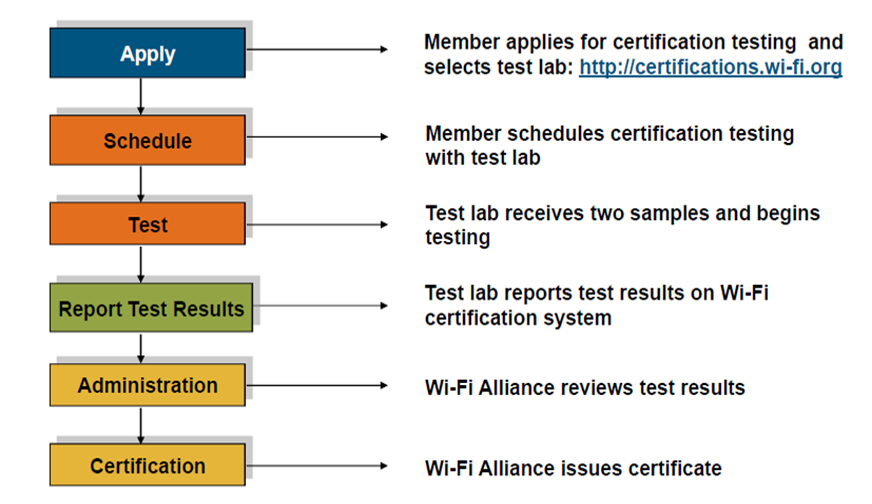

../../_images/wfa_certification_process.png — WFA 标准流程

提交认证申请并选择 ATL (Authorized Test Laboratory)，ATL 获取 CID (Certification ID)
将待测设备发送至 ATL
ATL 进行必要的测试
ATL 提供测试结果
WFA 颁发认证证书

认证类型

全新认证 (New Certification)

如果产品之前未获得 Wi-Fi 认证，选择此选项。
追加认证 (Additional Certification)

如果产品已获得认证，但需要测试新功能，选择此选项。
重认证 (Re-Certification)

如果固件或软件发生了影响 Wi-Fi 功能的变化，则需要重新认证。具体包括：
- 硬件的微小变更或设备软件的更新（例如操作系统或驱动程序）
- 影响 Wi-Fi 操作的固件更改或小的软件修改（包括小更新或错误修复）
- 不影响 Wi-Fi 功能的更改需由 ATL 审核确定是否需要测试
派生认证 (Derivative Certification)

此项适用于基于源认证的衍生产品，衍生产品必须在功能上与源产品功能一致，需要提供技术细节以验证产品资格。

备注

需要做 WFA 认证的产品主要是运行 Wi-Fi 802.11a/b/g/n 模式的设备，通常使用 2.4 GHz 或 5 GHz 射频频段，包括无线路由器、智能手机、家电、计算机、网络基础设施及消费电子产品等。

乐鑫产品认证流程

认证方式

乐鑫模组：通常采用 全新认证
基于乐鑫芯片的产品：推荐使用 QuickTrack

二者之间的关系如下：

../../_images/new_certification_and_quicktrack.png — 全新认证与 QuickTrack

一款乐鑫模组完成全新认证后，乐鑫会保存测试数据，并生成 合格解决方案，可利用该方案加快认证流程。

全新认证

乐鑫模组测试项如下图所示。

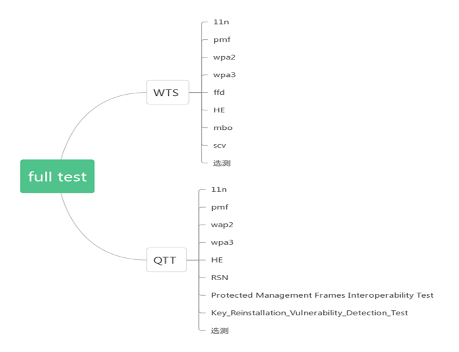

../../_images/full_test_items.png — full-test 测试项

WFA 测试包括两部分，WTS（Sigma 工具测试项） 与 QTT（QuickTrack 测试项）。二者部分测试项相同，但是测试用例不同。

QuickTrack

QuickTrack 是一种简化的 Wi-Fi 认证方法，旨在减少测试和认证成本并加快认证速度。此方法适用于基于 合格解决方案 构建的产品。

要完成 QuickTrack，需要完成以下步骤：

从多个 合格解决方案 中选择适合产品需求的组件或方案
进行一致性测试，确保产品使用的组件或方案是 合格解决方案
使用 WFA 提供的工具自行测试或通过 ATL 进行测试
提交测试结果
WFA 确认测试结果后即可获得认证

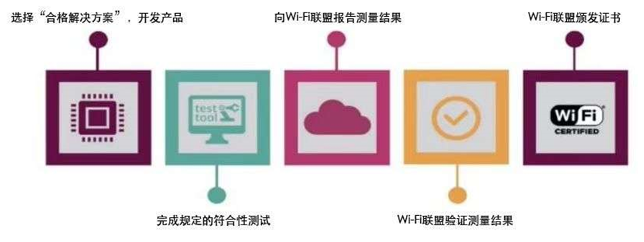

../../_images/quicktrack_process_cn.png — QuickTrack 过程

QuickTrack 的优势

QuickTrack 可以降低成本并缩短测试时间，帮助你更快获得 WFA 认证。例如，ESP32-C2 模组的完整认证测试大约需要 7.5 天。

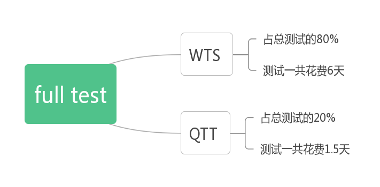

../../_images/fulltest_time.png — full-test 测试时间

如果你选择 QuickTrack，首先需要确认下面的产品信息：

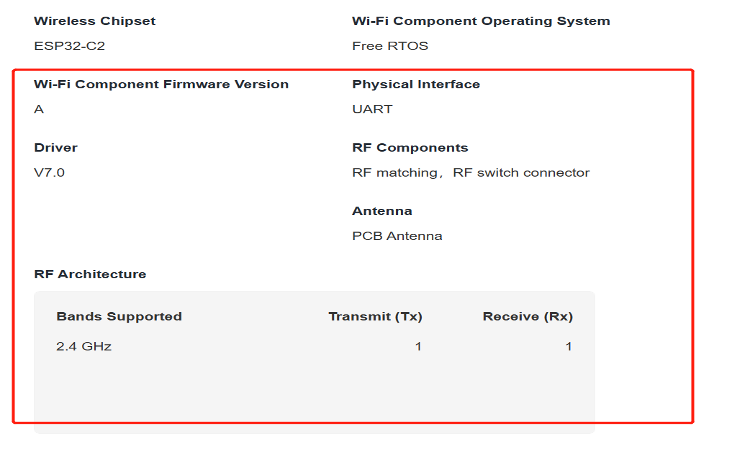

../../_images/product_information.png — 产品信息

如果你的产品与 ESP32-C2 不同，只需进行 QTT 测试，测试时间为 1.5 天。
如果没有变化，则无需测试，只需支付认证费用即可获得证书。

QuickTrack 与普通认证方式对比如下：

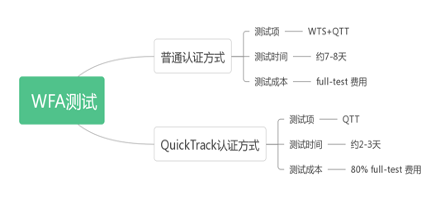

../../_images/normal_scheme_quicktrack_comparison.png — 普通认证与 QuickTrack 对比

备注

此处的测试时间仅指测试部分的时间，WFA 完整认证流程包括提交和审批，可能需要长达 40 天的时间。QuickTrack 可以将整个流程缩短至约 10 天，节省约 70% 的时间。

乐鑫芯片 QuickTrack 认证现状

目前，ESP32-C2 和 ESP32-C6 已通过 QuickTrack 合格解决方案 认证。

WFA 测试

1. 填写 CID 信息

根据需求填写 CID 信息，参考 Wi-Fi 联盟 CID 填写指导和乐鑫模组填写方式。

2. 烧录固件

在 Windows 上烧录

打开 flash_download_tool_3.9.2.exe 应用程序
将 chipType 设置为对应芯片名称，workMode 设置为 develop，点击 OK
选择固件并指定烧录地址，选择端口号，将 baud 设置为 115200，点击 START 开始烧录
烧录完成后，页面会显示 finish

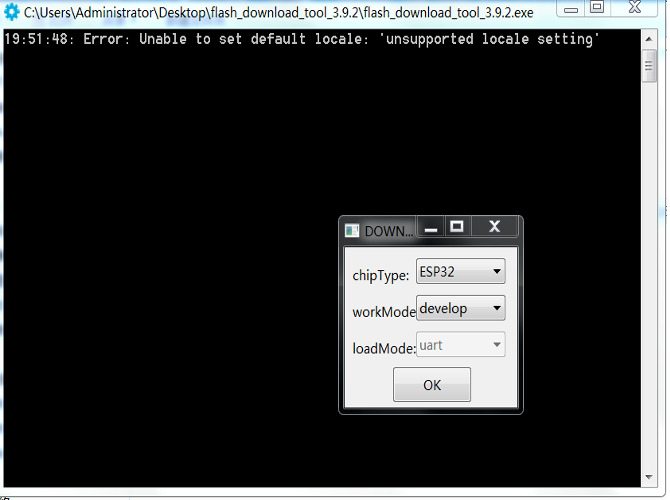

../../_images/flash_configuration.png — 烧录配置

固件烧录地址：

bootloader.bin 0x0
espsigma.bin 0x10000
partition.bin 0x8000

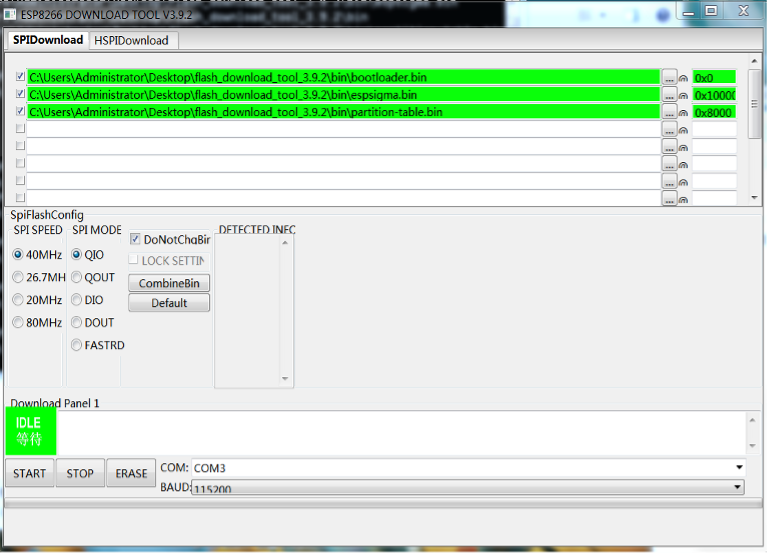

../../_images/flash_firmware.png — 烧录固件

在 Ubuntu 上烧录

安装 Python 3.7

cd espsigma_qt/espsigma
./tools/setup/setup_pyenv_python.sh
source ~/.pyenv/activate

安装烧录工具
```
pip install esptool
```

开始烧录

esptool.py -p /dev/ttyUSB0 --chip=auto write_flash 0x0 bootloader.bin 0x8000 partition-table.bin 0x10000 espsigma.bin

3. 安装测试环境

使用 Ubuntu 16.04 或更高版本

安装 Python 3.7

cd espsigma_qt/espsigma
./tools/setup/setup_pyenv_python.sh
source ~/.pyenv/activate

安装成功后，可通过 python -v 查看 Python 版本。

备注

Ubuntu 系统的电脑在烧录固件时，已经安装了 Python 环境，无需再次安装。只有 Windows 系统的电脑需要进行这一步以安装 Python 环境。

备注

Python 版本必须为 3.7 或更高，如果终端显示的版本不正确，请重复运行上述命令进行安装。

4. 开始测试

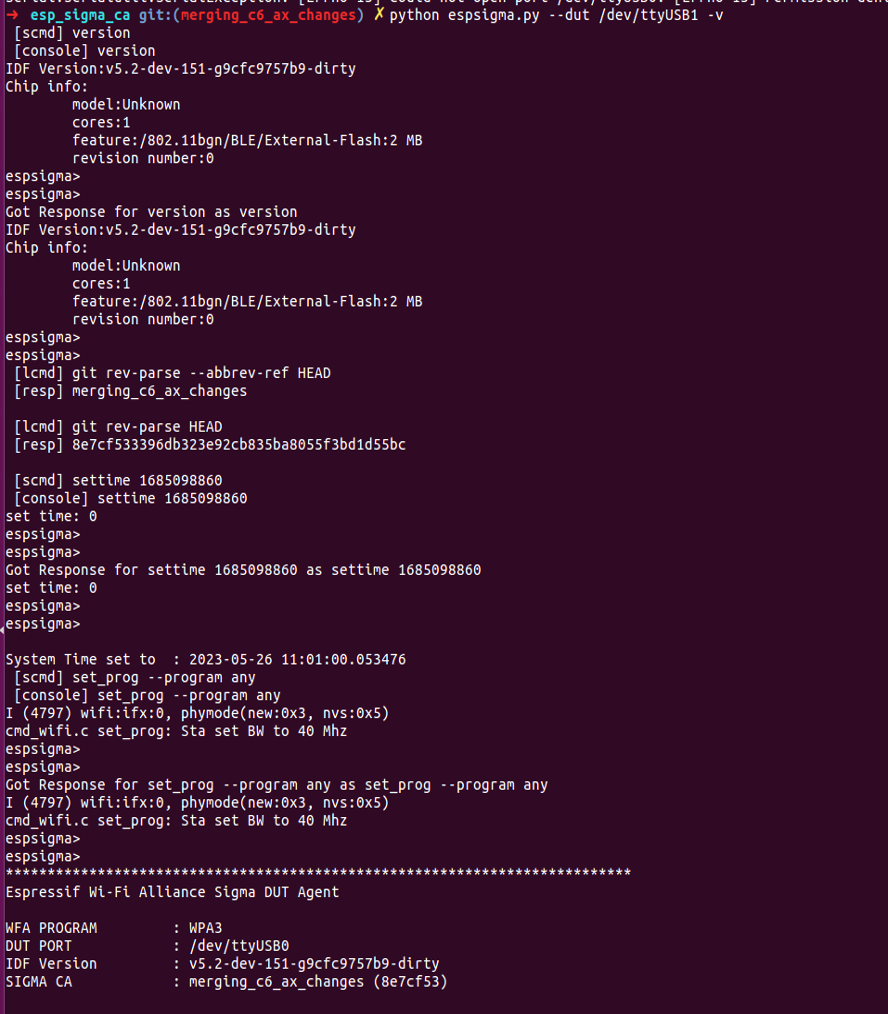

测试 WTS 部分

打开终端窗口，进入 Sigma 工具目录
```
cd /espsigma_qt/espsigma/esp_sigma_ca
```
开始测试
```
python espsigma.py --dut /dev/ttyUSB*
```

备注

* 指的是串口号。

测试 QuickTrack 部分

打开终端窗口，进入 Sigma 工具目录
```
cd /espsigma_qt/espsigma/esp_sigma_ca
```

开始测试：

python espsigma.py --quicktrack --dut/dev/ttyUSB *

备注

* 指的是串口号。

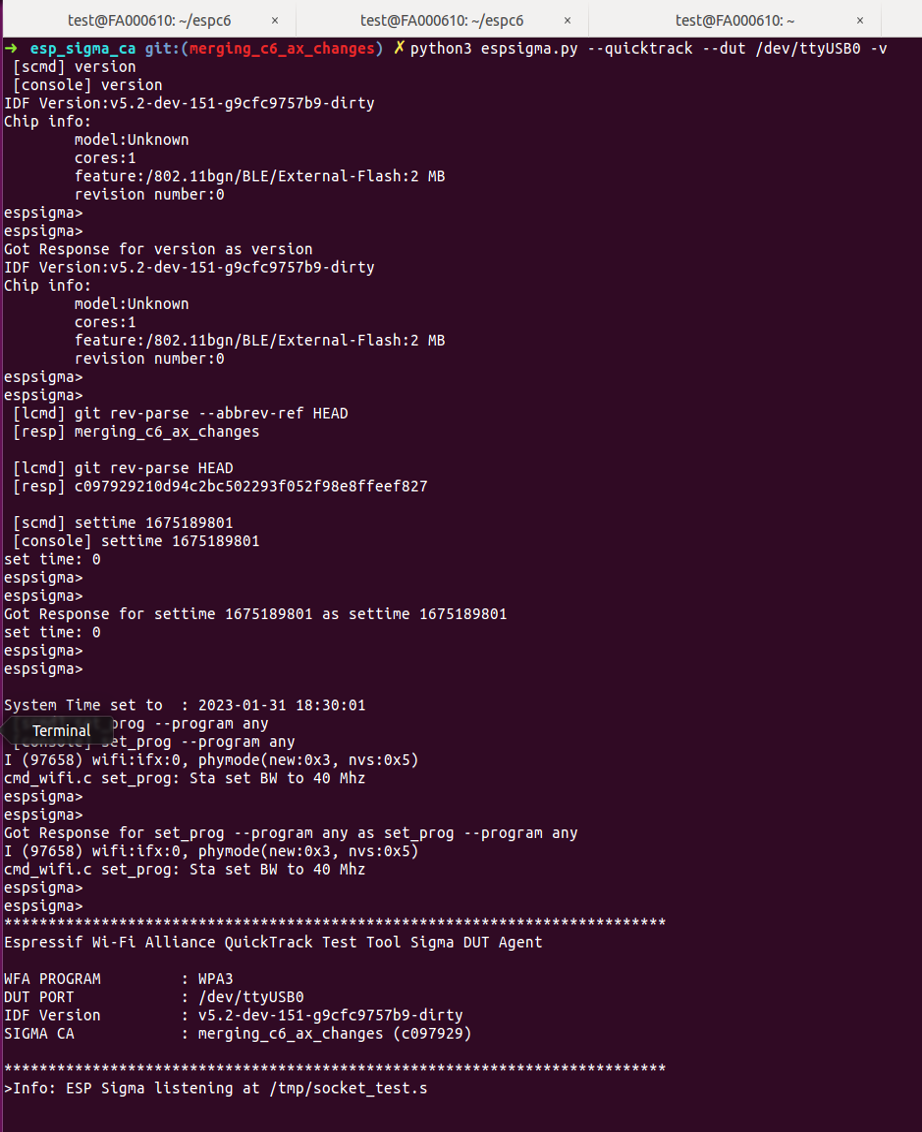

../../_images/quicktrack_test_1.png — QuickTrack 测试-1

打开另一个终端窗口，进入控制应用程序目录
```
cd /espsigma_qt/controlappc-2.0.0.9
```
启动控制应用程序
```
./app -p *
```
备注

* 指的是 QuickTrack 测试端口，例如 9005。

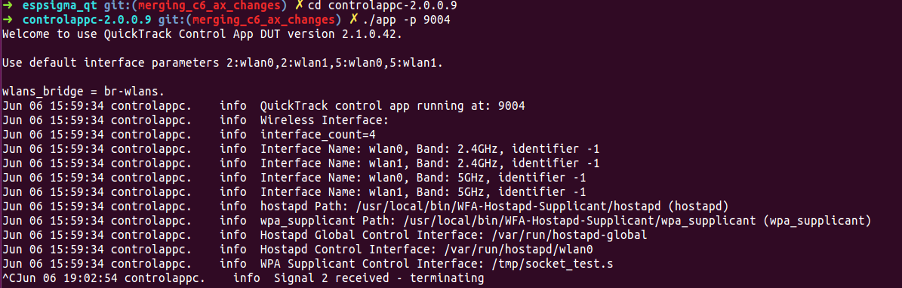

../../_images/quicktrack_test_2.png — QuickTrack 测试-2

有关 Quicktrack 设置，请参考以下图片

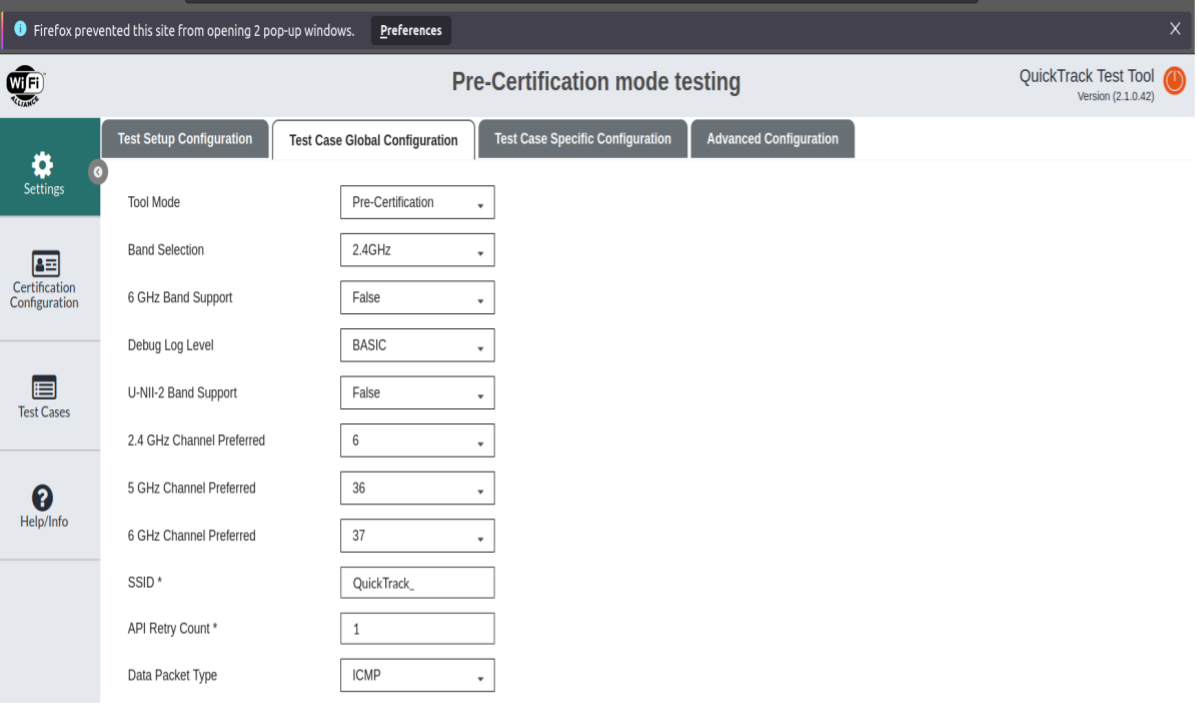

../../_images/quicktrack_configuration_1.png — QuickTrack 设置-1

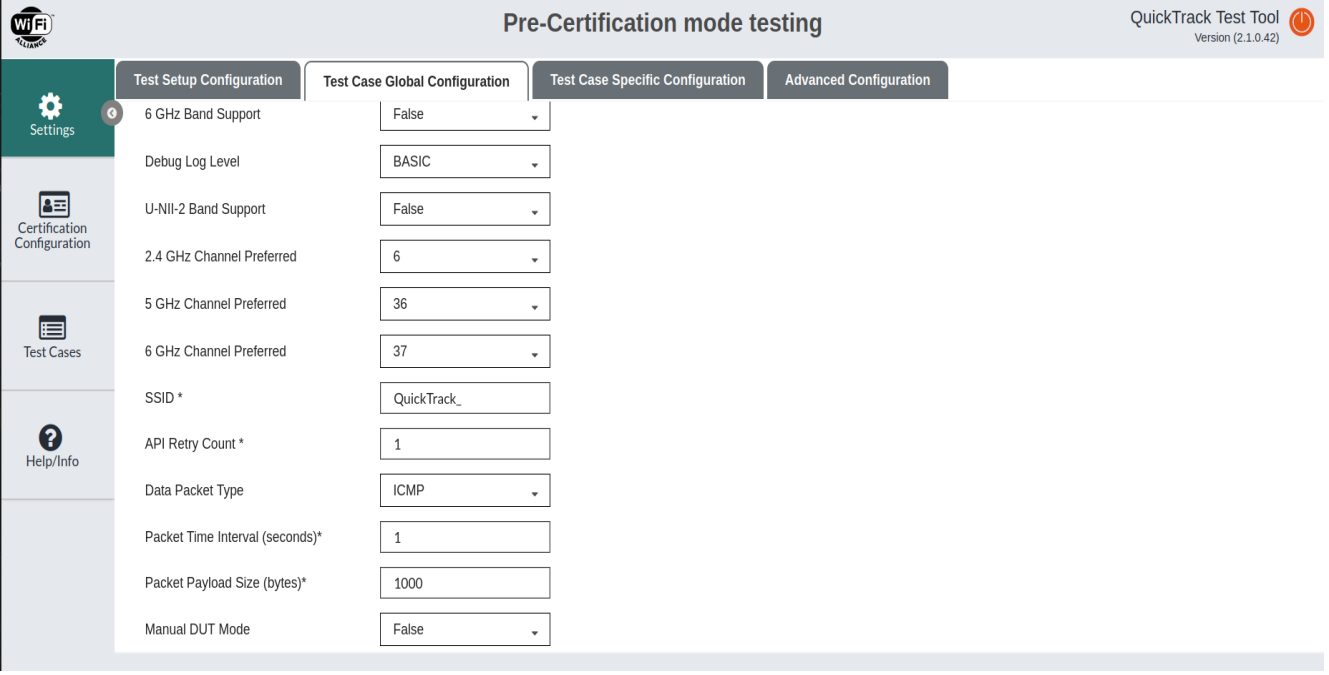

../../_images/quicktrack_configuration_2.png — QuickTrack 设置-2

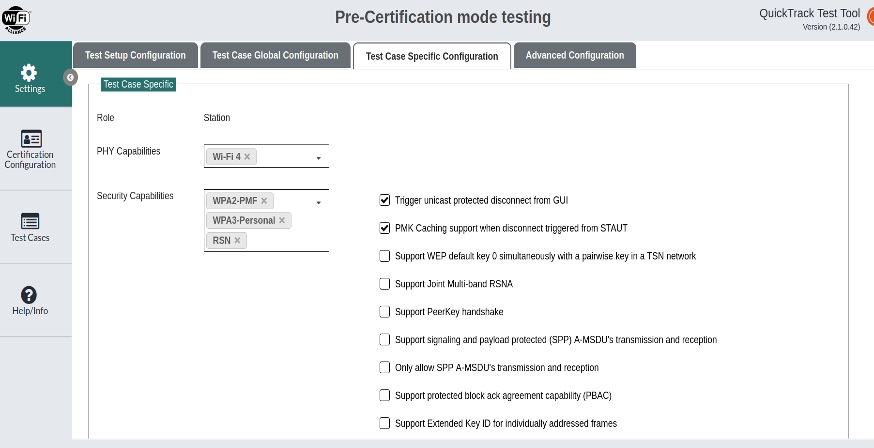

../../_images/quicktrack_configuration_3.png — QuickTrack 设置-3

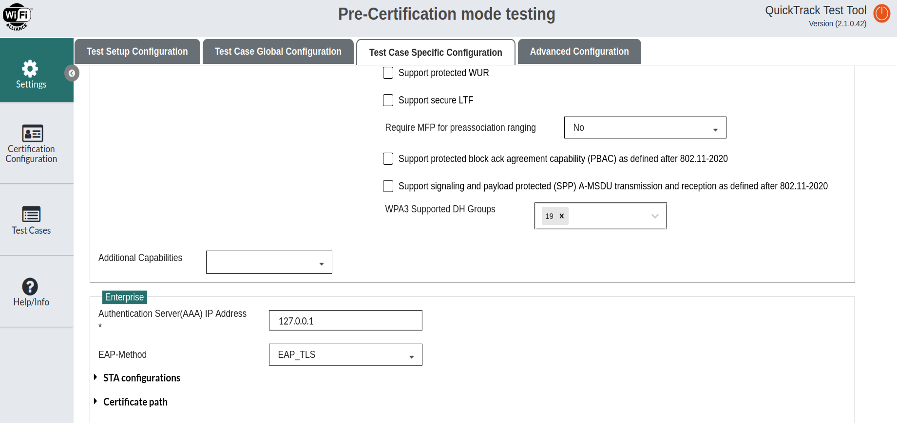

../../_images/quicktrack_configuration_4.png — QuickTrack 设置-4

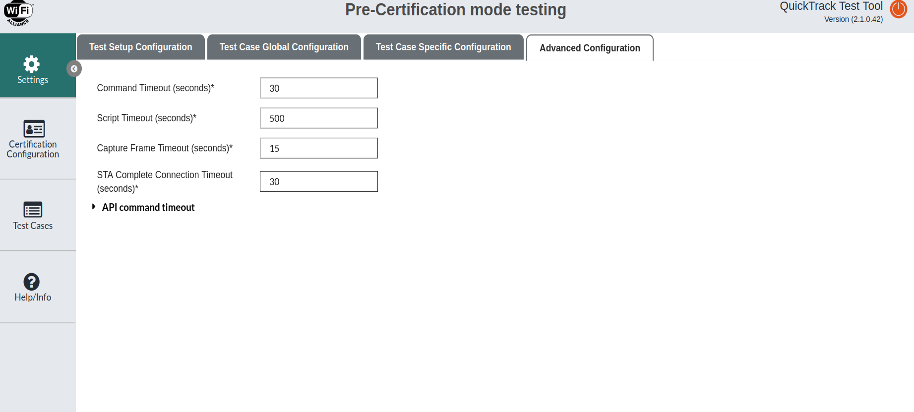

../../_images/quicktrack_configuration_5.png — QuickTrack 设置-5
