EspRFTestTool 工具包

[English]

EspRFTestTool 工具包 是乐鑫提供的射频测试工具，包含 EspRFTestTool 工具、DownloadTool 工具和 PowerLimitTool 工具。

下载地址：EspRFTestTool 工具包

该压缩包不仅包含 EspRFTestTool 工具包，还附带全部 RF 测试项目 所需的测试固件，方便熟悉测试流程的用户直接使用固件进行操作。

备注

在本文中， EspRFTestTool 工具包 指的是三个工具的集合，而 EspRFTestTool 工具 指的是该单一工具。

EspRFTestTool 工具

EspRFTestTool 工具包主界面就是 EspRFTestTool 工具，包含串口配置区、下载配置区、射频测试配置区，以及 log 窗口。

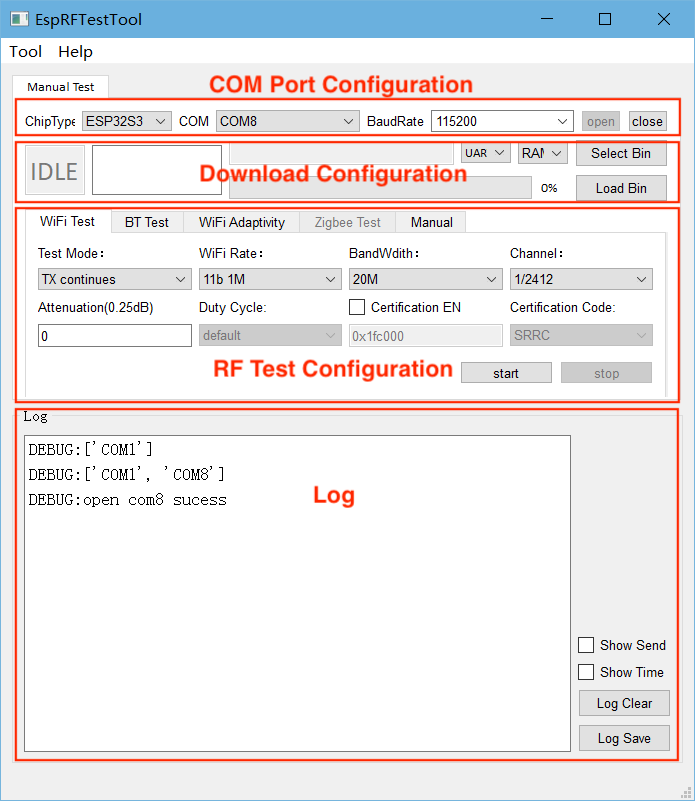

../../_images/esprftesttool_tool.png

EspRFTestTool 工具

串口配置区

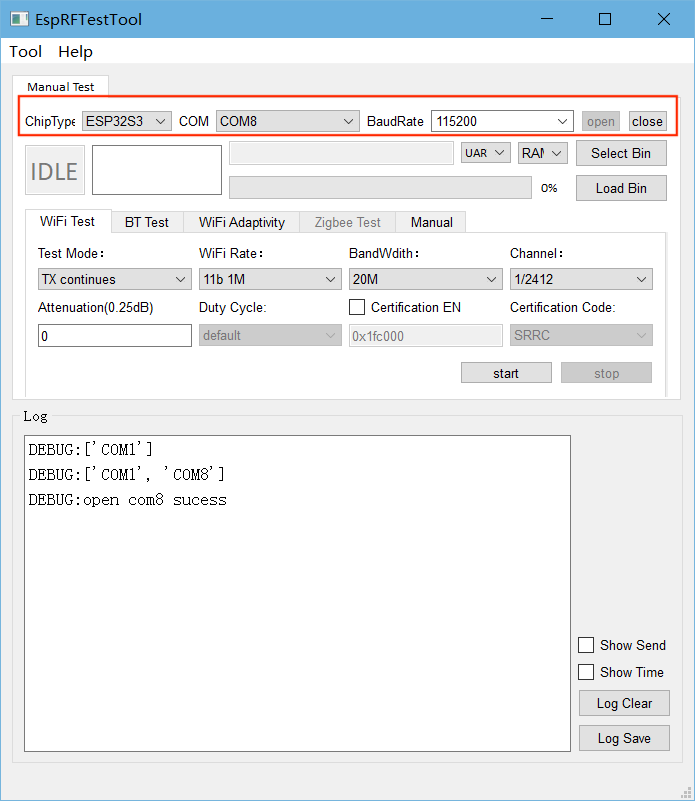

../../_images/esprftesttool_com.png

EspRFTestTool 串口配置区

  • ChipType：选择芯片型号；

  • COM：选择串口号；

  • BaudRate：选择波特率；

  • Open：打开串口；

  • Close：关闭串口。

串口配置完成后，可进行快速烧录和射频测试。

下载配置区

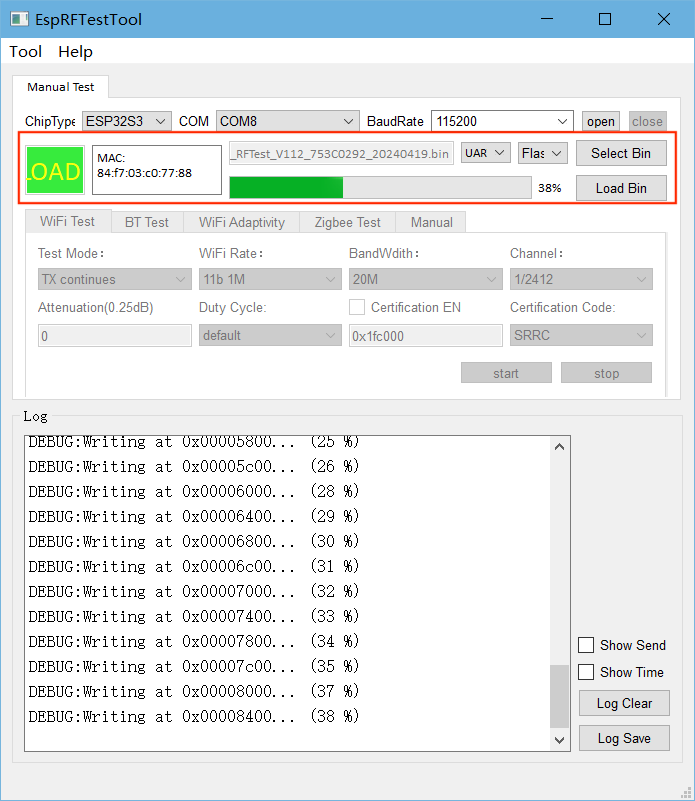

../../_images/esprftesttool_download.png

EspRFTestTool 下载配置区

一般使用 DownloadTool 工具 下载射频测试中所需的固件，但是对于一些简单的固件，如非信令测试固件与自适应测试固件，可直接使用 EspRFTestTool 工具进行快速烧录。

  • 拉低 Boot 管脚后对芯片重新上电使芯片进入下载模式；

  • 默认通过 UART 进行烧录；

  • 选择烧录至 flash 中；

  • 点击 Select Bin 选择要烧录的 bin 文件；

  • 点击 Load Bin 即可开始烧录；

  • 烧录完成后，拉高 Boot 管脚对芯片重新上电使芯片进入工作模式。

射频测试配置区

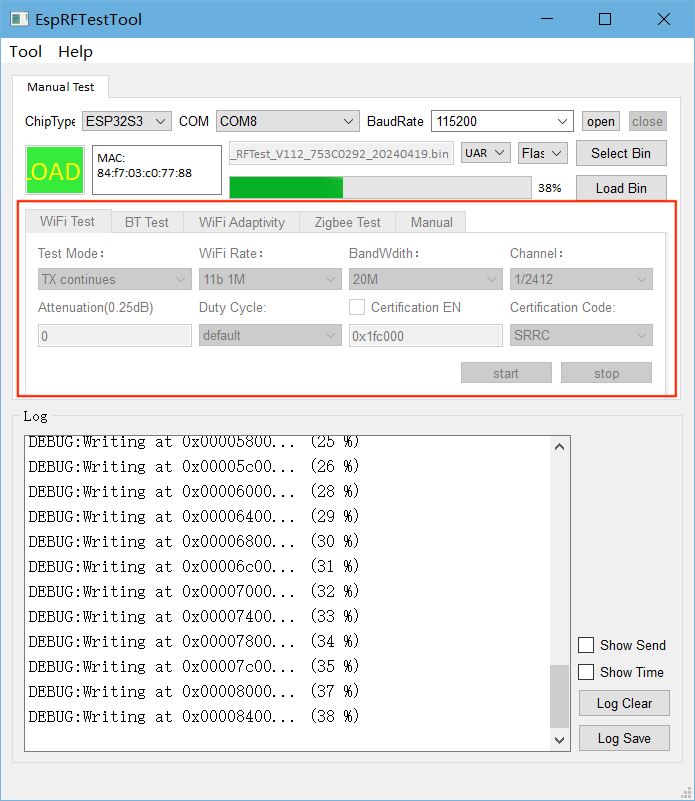

../../_images/esprftesttool_rftest.png

EspRFTestTool 射频测试配置区

烧录固件后，可进行相应的射频测试：

  • Wi-Fi Test：用于 Wi-Fi 非信令测试；

  • BT Test：用于蓝牙及低功耗蓝牙非信令测试；

  • Wi-Fi Adaptivity：用于 Wi-Fi 自适应测试；

  • Zigbee Test：用于 802.15.4 非信令测试；

  • Manual：用于输入串口指令。

具体参数配置可参考对应的射频测试文档。

Log 窗口

Log 窗口中用于展示工具状态，如需查看芯片串口打印 log，请使用通用串口助手，如 友善串口助手。

DownloadTool 工具

在工具栏中点击 Tool，选择 DownloadTool，进入 DownloadTool 工具界面。

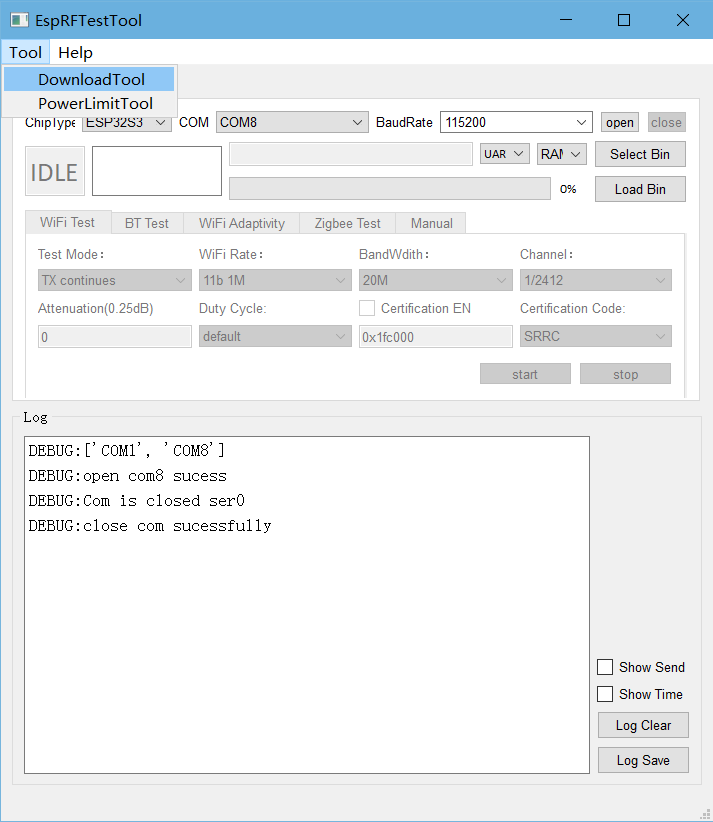

../../_images/downloadtool_main.png

DownloadTool 工具入口

按照以下步骤进行固件烧录：

  • 设置芯片类型 Chip Type、串口 COM Port、波特率 Baud Rate，然后点击 Open 打开串口；

  • 选择烧录到 flash；

  • 选择要烧录的固件，并下载到指定地址；

  • 确认芯片已进入下载模式，点击 Start Load 开始烧录。烧录完成后显示 SUCC 标志；

  • 烧录完成后，点击 Close 关闭串口。

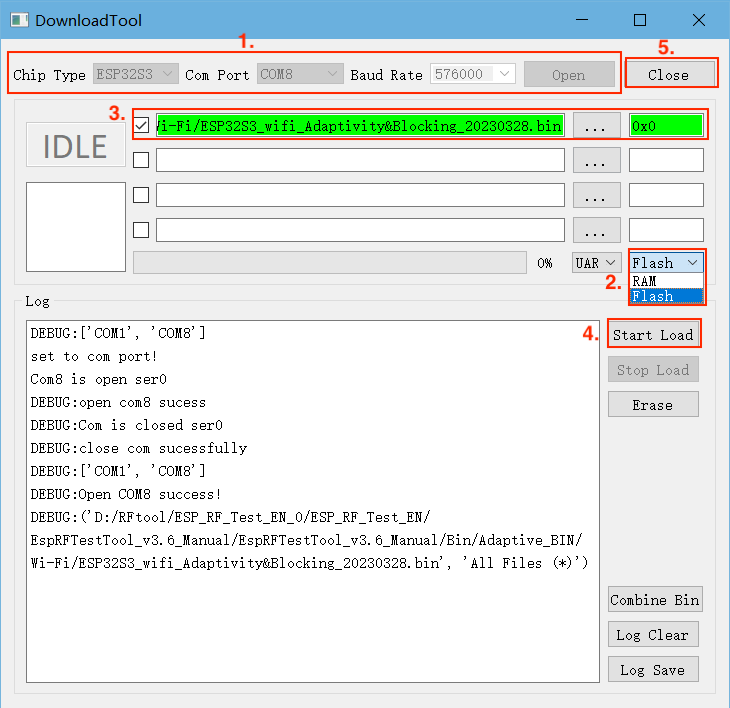

../../_images/downloadtool_select.png

DownloadTool 界面

备注

如何确认芯片进入下载模式：

  1. 关闭 DownloadTool 串口，打开通用串口助手，如 友善串口助手；

  2. 配置串口号和波特率，拉低 Boot 管脚，芯片重新上电，串口助手中会打印 waiting for download 等 log;

  3. 关闭串口助手，打开 DownloadTool，可开始烧录；

  4. 烧录完成后，拉高 Boot 管脚，芯片重新上电，可进入工作模式。如有异常，使用串口助手确认。

备注

DownloadTool 工具默认烧录到 RAM，如需填写烧录地址，需先切换到烧录至 flash。

PowerLimitTool 工具

PowerLimitTool 可用于配置 Wi-Fi 输出功率，生成单国和多国的 phy_init_bin 文件，满足客户产品在不同国家或地区的法规需求。

备注

可使用以下几种方式来限制 Wi-Fi 功率，如多种方式共用，则取其功率的最小值：

  1. 使用 API (esp_wifi_set_max_tx_power)，可限制最大输出功率；

  2. 在 Menuconfig 中配置 Max Wi-Fi TX Power，与上述 API 功能相同，可限制最大输出功率；

  3. 使用 Phy Init Bin 功能，在 ESP-IDF 中修改 phy_init_data.h 文件；

  4. 使用 Phy Init Bin 功能，生成 phy_init_data.bin 文件，参考本文介绍。

在 EspRFTestTool 主界面下，点击 Tool，选择下拉框中的 PowerLimitTool，打开 PowerLimitTool 工具。

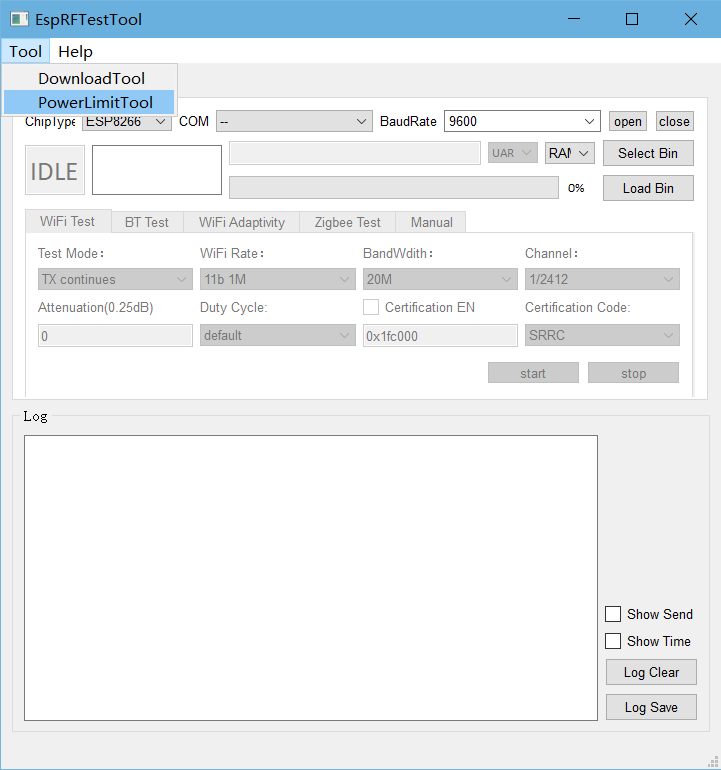

../../_images/powerlimit_open.png

PowerLimitTool 工具入口

  1. 进入 PowerLimitTool 主界面，Chip 下拉框中显示当前工具版本支持的芯片型号，选择对应的芯片（以 ESP32-C3 为例）。

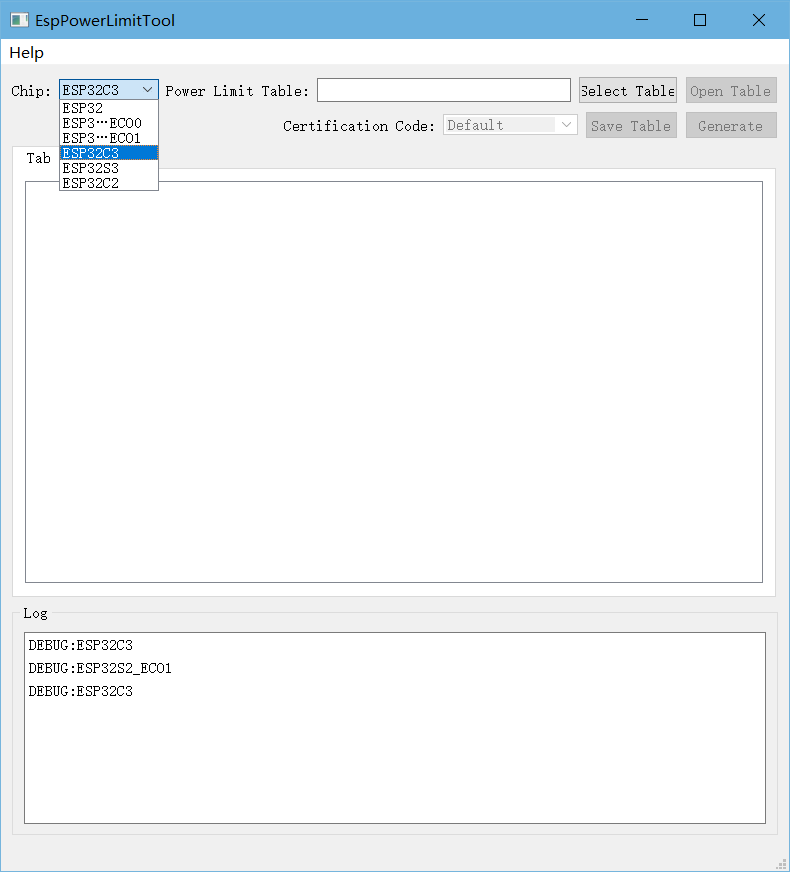

../../_images/powerlimit_main.png

PowerLimitTool 工具主界面

  1. 点击 Select Table，选择对应芯片的 TX Power Setting 表格。

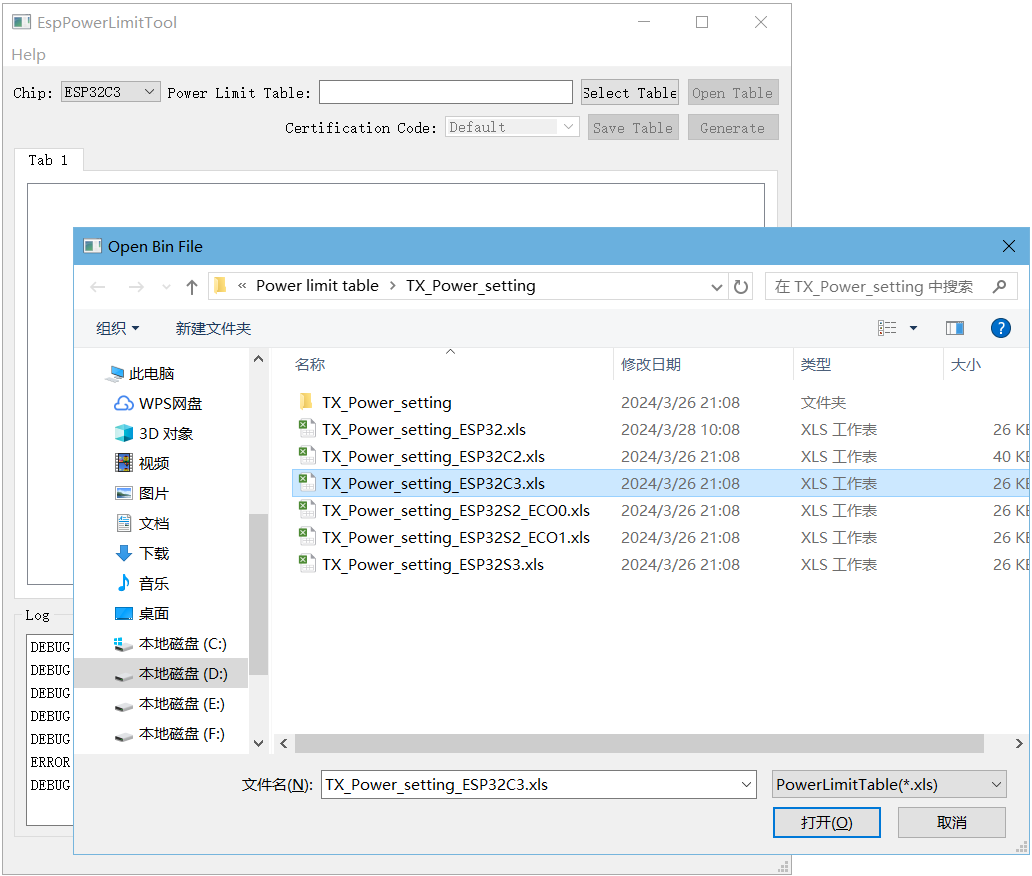

../../_images/powerlimit_select.png

导入 TX Power Setting 表格

  1. 点击 Open Table，在对应国家码表中修改期望的功率值，修改完成后，点击 Save Table。

备注

关于如何修改功率值：

  1. 根据认证结果（认证提供功率衰减值）填写功率值（功率值 = 目标功率 - 衰减值/4）；

  2. 如果修改了 Actual_Result，上述公式中的目标功率需改为 Actual_Result；

  3. 不能增删表格内容，例如 FCC 仅支持 1~11 信道，此表中 12~13 信道功率值建议与 11 信道保持相同，但不可删除；

  4. 除低高信道外，其它信道功率与中间信道保持一致；

  5. NA 的部分不可修改。如果 Certification Code 无法下拉选择，表明表格被改动，需还原。

  1. 功率改动保存后，在 Certification Code 下拉项中选择需要的认证，点击 Generate 生成对应国家码的 phy_init_bin 文件。

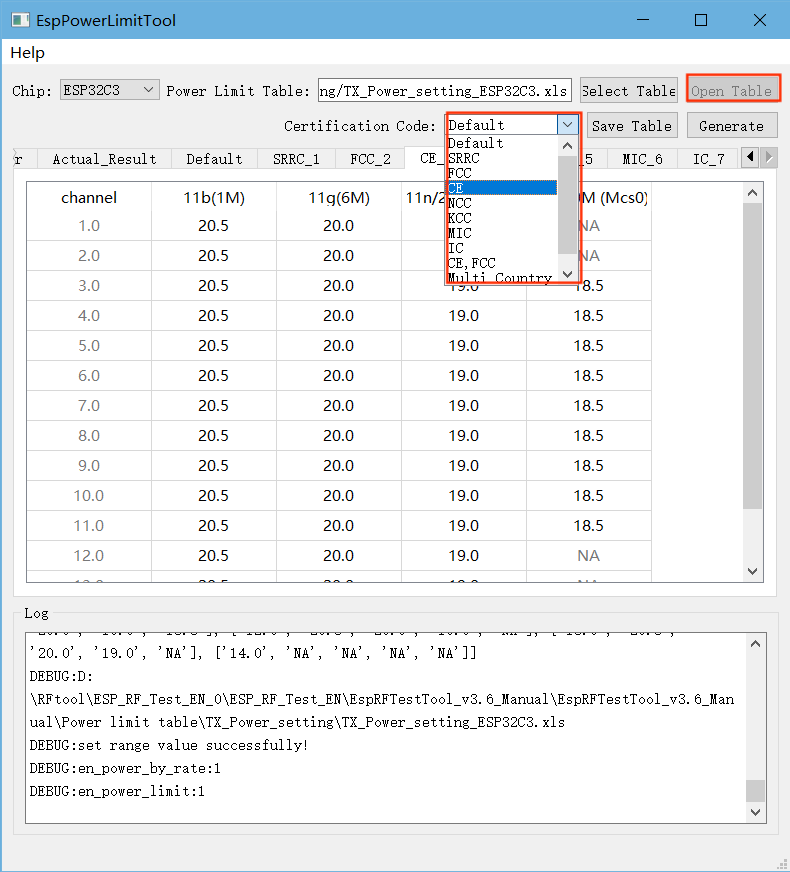

../../_images/powerlimit_country.png

修改 TX_Power_Setting

备注

TX Power Setting 表格参数说明：

  1. Config_Switch：使能 Power_By_Rate 和 Power_Limit，默认均选择 Yes，表示均可调整；

  2. PowerByRate_TargetPower：各速率目标功率，建议保持默认值；

  3. Country_Table：当前默认支持的国家（地区），可扩展；

  4. Actual_Result：模组实测功率，默认使用目标功率；

  5. Default：国家码中 Default 功率配置，通常用于识别国家码前的功率配置；

  6. SRRC_1：国家码中 SRRC 的功率配置，适用于中国大陆；

  7. FCC_2：国家码中 FCC 的功率配置，适用于美国；

  8. CE_3：国家码中 CE 的功率配置，适用于欧洲；

  9. NCC_4：国家码中 NCC 的功率配置，适用于台湾地区；

  10. KCC_5：国家码中 KCC 的功率配置，适用于韩国；

  11. MIC_6：国家码中 MIC 的功率配置，适用于日本；

  12. IC_7：国家码中 IC 的功率配置，适用于加拿大；

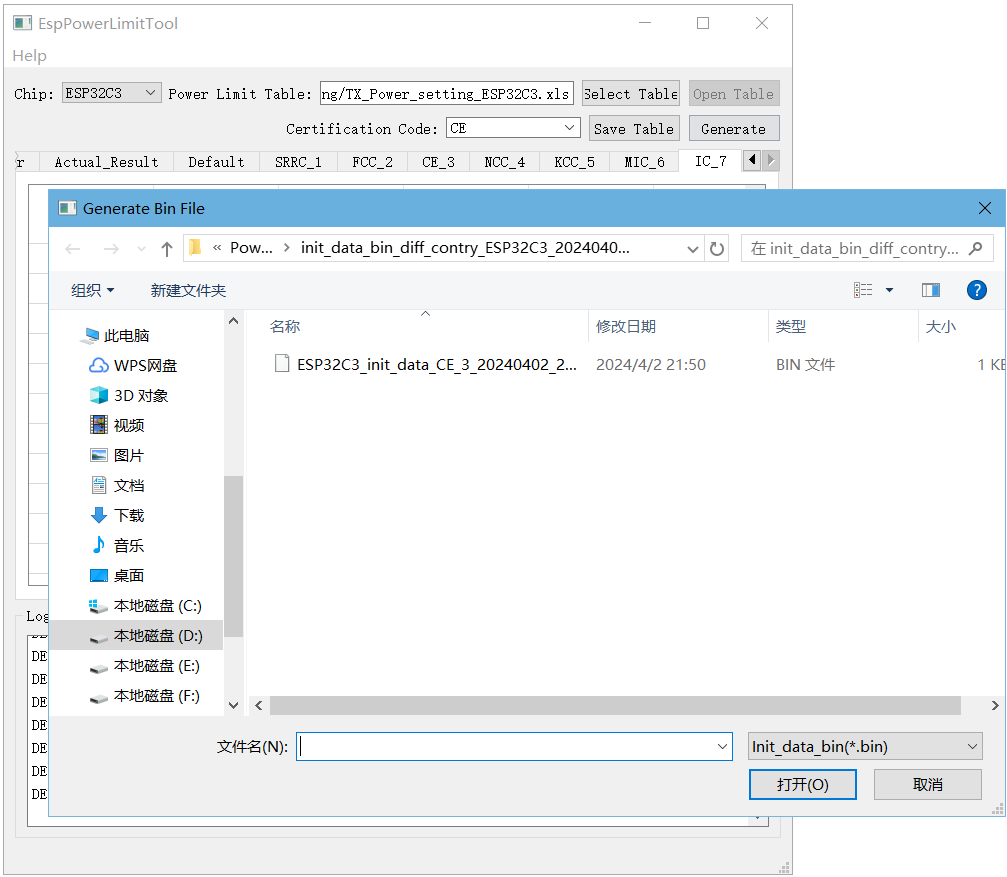

../../_images/powerlimit_generate.png

生成 phy_init_bin 文件

备注

  1. 下拉选项 Certification Code 中包含单个认证和 Multiple Country 及 Custom。

  2. 选择单认证会生成对应认证的单独 phy_init_bin 文件，文件包含除校验控制信息外共 128 字节。

  3. 选择 Multiple Country 会生成包含 Default 和 SRRC、FCC、CE、NCC、KCC、MIC 与 IC 七国认证的 Combined phy_init_bin 文件，包含了 8*128 字节。

  4. 选择 Custom，根据自定义选择生成单个或多国认证 phy_init_bin 文件。

  1. 使用非信令或信令测试验证 phy_init_bin 是否生效。以非信令测试为例，首先使用 DownloadTool 工具 将生成的 phy_init_bin 文件下载到待测产品。

  • 从 Tool 选项栏中选择 DownloadTool，进入 DownloadTool 界面

  • 参考 DownloadTool 工具 操作步骤，将 phy_init_bin 文件与相应的 RF 测试固件烧录至 flash。

  • 其中 phy_init_bin 的烧录地址为 0x1fc000，RF 测试固件 ESP32-S2 射频非信令测试固件 的烧录地址为 0x1000。

备注

关于信令测试，替换原有的 phy_init_bin 即可，请参考 RF 测试项目 中相关文档。

../../_images/phyinit_download_start.png

烧录 phy_init_bin 文件

  1. 使用 Wi-Fi 仪器测试输出功率，确认 phy_init_bin 是否生效。

  • 打开 EspRFTestTool 工具

  • 选择对应的 ChipType、COM、BaudRate、点击 Open 打开串口；

  • 选择 WiFi Test 界面，选择 Test Mode、Rate、BandWidth、Channel；

  • 设置 Attenuation 默认值 0，选择 Duty Cycle 为 10%；

  • 不勾选 Certification EN 代表不使能 Phy init，此时 start 发包测试代表模组的初始性能。

  • 勾选 Certification EN 代表使能 Phy init，此时 start 发包测试代表模组的认证功率性能。

  • 默认地址为 phy_init_bin 的烧录地址 0x1fc000，如烧录地址变动，此处需做相应改变。

  • 对于 Multiple Country，在 Certification Code 中可选择其所包含的认证国家代码。

../../_images/powerlimittool_rf_test_setting.png

RF Test 设置界面

ESP32-S2 平均输出功率典型值

传输速率

平均输出功率典型值 (dBm)

11b 1 Mbps

19.5

11b 11 Mbps

19.5

11g 6 Mbps

18

11g 54 Mbps

15

11n-20 MCS0

18

11n-20 MCS7

13.5

11n-40 MCS0

18

11n-40 MCS7

13.5
