ESP-Prog-2
本指南帮助您快速上手 ESP-Prog-2,并详细介绍该开发板的功能和特性。
ESP-Prog-2 是乐鑫推出的一款开发调试工具,具有固件自动下载、串口通信、JTAG 在线调试等功能。其中,固件自动下载和串口通信功能适用于 ESP8266、ESP32、ESP32-S2、ESP32-S3 和 ESP32-C3;JTAG 在线调试功能适用于 ESP32、ESP32-S2、ESP32-S3 和 ESP32-C3。
ESP-Prog-2 设计简洁,使用方便,仅需一根 USB 线即可连接到电脑。电脑端可以通过端口号识别出下载功能和 JTAG 功能所对应的两个端口。
考虑到不同目标板的电源电压可能不同,ESP-Prog-2 的两个接口均支持 5 V 或者 3.3 V 供电,可通过排针进行选择,具备较强的电源兼容性。需要注意的是,尽管 ESP-Prog-2 的电源电压可以在 3.3 V 和 5 V 之间切换,其 RX/TX 和 JTAG 信号电平始终为 3.3 V。

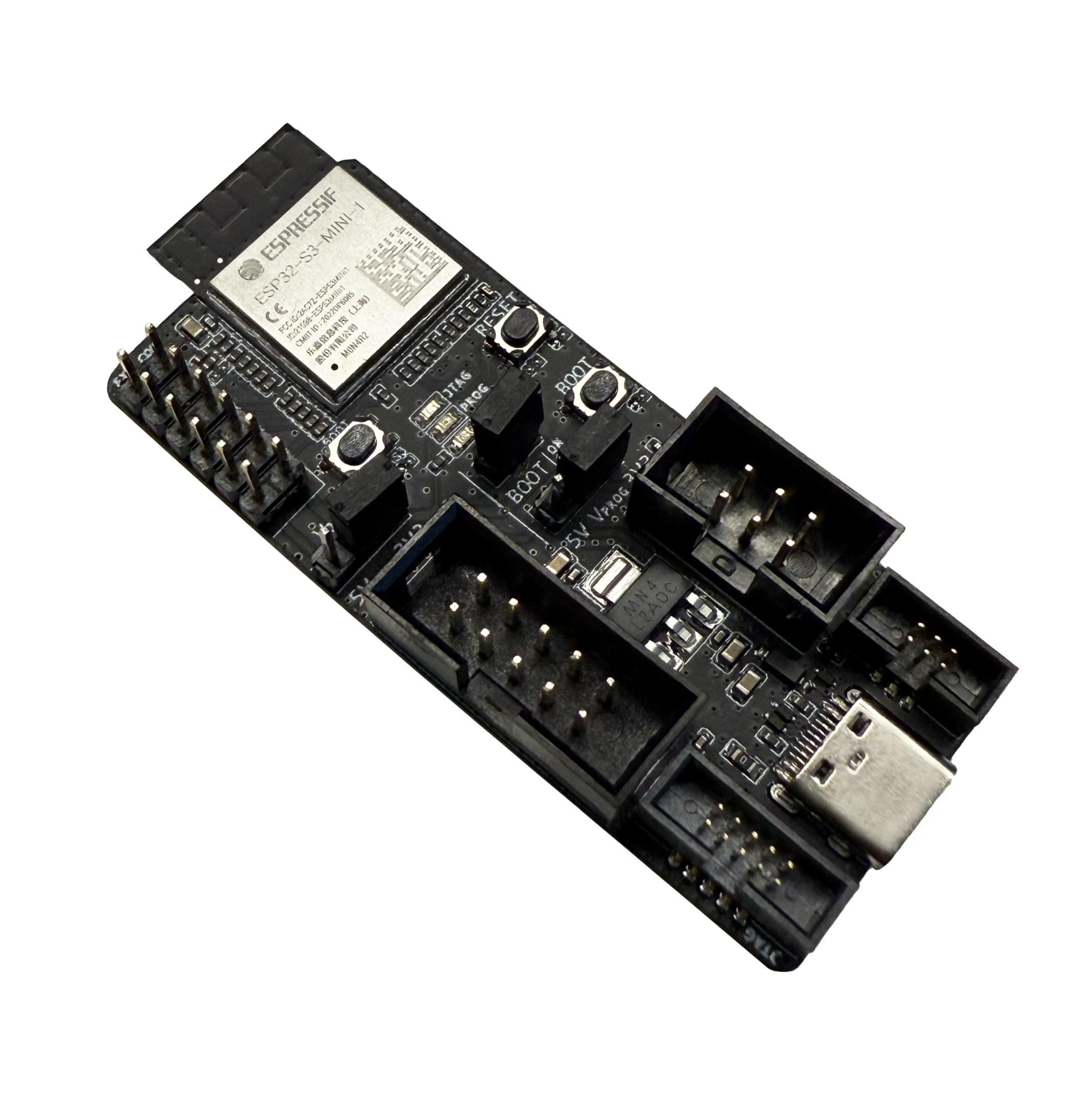

ESP-Prog-2(点击放大)
本指南包括如下内容:
入门指南
本小节简要介绍 ESP-Prog-2,说明如何对 ESP-Prog-2 进行初始硬件设置。
组件介绍

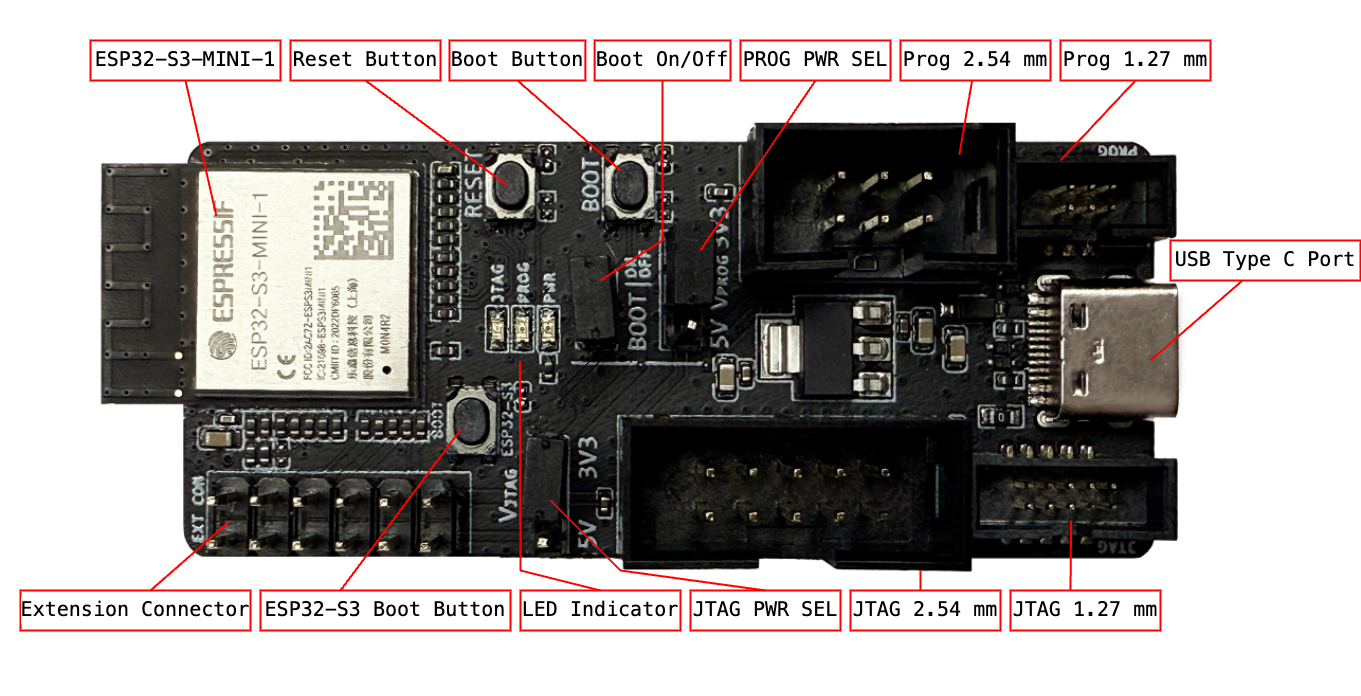

ESP-Prog-2 - 正面(点击放大)
以下按照顺时针的顺序依次介绍开发板上的主要组件。
主要组件 |
介绍 |
---|---|
ESP32-S3-MINI-1 |
ESP32-S3-MINI-1 是通用型 Wi-Fi + 低功耗蓝牙 MCU 模组,具有丰富的外设接口,采用 PCB 板载天线。模组的核心是 ESP32-S3 芯片。 |
Reset 键 |
用于重启被调试的目标系统。 |
Boot 键 |
目标系统下载按键。按住 Boot 键的同时,短按 Reset 键进入固件下载模式,通过串口向要调试的目标系统下载固件。正常使用中可以作为确认按钮。 |
BOOT On/Off |
用于配置 BOOT Strapping 管脚状态的排针。 |
PROG PWR SEL |
用于选择 Program 接口电源输入电压(3.3 V 或 5 V)的排针。 |
PROG 2.54 mm |
管脚间距为 2.54 mm (0.1”) 的 Program 接口。 |
PROG 1.27 mm |
管脚间距为 1.27 mm (0.05”) 的 Program 接口。 |
USB Type-C 接口 |
ESP32-S3 芯片的 USB Type-C 接口支持 USB 2.0 全速模式,数据传输速率最高为 12 Mbps(注意,该接口不支持 480 Mbps 的高速传输模式)。该接口可用作开发板的供电接口,支持通过 USB 协议与 ESP32-S3 芯片通信。 |
JTAG 1.27 mm |
管脚间距为 1.27 mm (0.05”) 的 JTAG 接口。 |
JTAG 2.54 mm |
管脚间距为 2.54 mm (0.1”) 的 JTAG 接口。 |
JTAG PWR SEL |
用于选择 JTAG 接口电源输入电压(3.3 V 或 5 V)的排针。 |
LED 指示灯 |
显示 ESP-Prog-2 的状态。共有三种 LED 模式:红色、绿色和蓝色。系统的 3.3 V 电源通电时,红色 LED 灯亮;使用自动下载固件和串口通信功能时,绿色 LED 灯亮;使用JTAG 在线调试功能时,蓝色 LED 灯亮。 |
ESP32-S3 Boot 键 |
板载 ESP32-S3 芯片的下载按键。按住 ESP32-S3 Boot 键 的同时重新为 ESP-Prog-2 上电,可以使 ESP32-S3 进入固件下载模式。 |
扩展连接器 |
扩展 IO 连接器,用于引出 ESP32-S3 的空闲 IO。可自定义管脚信号,以扩展 ESP-Prog-2 的额外功能。 |
开始开发应用
通电前,请确保开发板完好无损。
必备硬件
ESP-Prog-2
USB-A 转 USB-C 数据线
电脑(Windows、Linux 或 macOS)
杜邦线或是乐鑫提供的排线,用于连接开发板和 ESP-Prog-2
备注
请确保使用适当的 USB 数据线。部分数据线仅可用于充电,无法用于数据传输和编程。
硬件设置
通过 USB 线连接 ESP-Prog-2 调试板和电脑端的 USB 口。
使用 PROG PWR SEL 或 JTAG PWR SEL 排针选择 Program 接口 或 JTAG 接口上的电源输出电压。
使用乐鑫提供的排线连接 ESP-Prog-2 调试板和 ESP 产品板。
使用乐鑫官方软件工具或脚本,实现自动下载和 JTAG 调试功能。
软件设置
请前往 ESP-IDF 快速入门 的 安装 章节,查看如何快速设置开发环境。
内容和包装
零售订单
每一个零售 ESP-Prog-2 开发板均有独立包装。

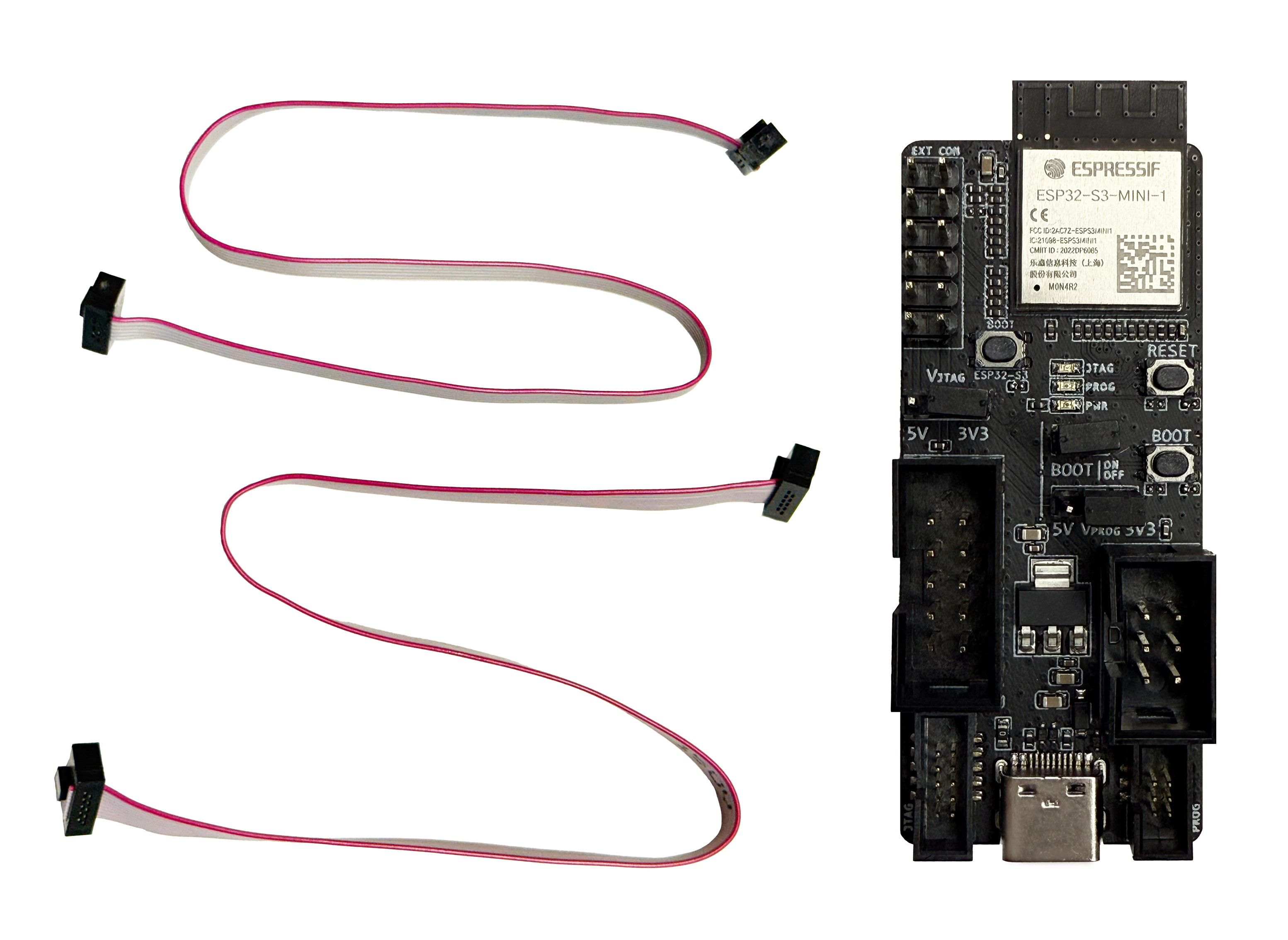

ESP-Prog-2 包装内容(点击放大)
包含以下部分:
开发板
ESP-Prog-2
数据线
一根用于 PROG 2.54 mm 接口,连接 2*5-PIN 的牛角座。 一根用于 PROG 1.27 mm 接口,连接 2*3-PIN 的牛角座。
如果您订购了一批样品,根据零售商的不同,每块开发板的独立包装会有所差异。
如需零售,请前往 购买样品。
批量订单
如果进行批量订购,开发板会装在纸板箱中。
如需批量订购,请 联系商务。
硬件参考
功能框图

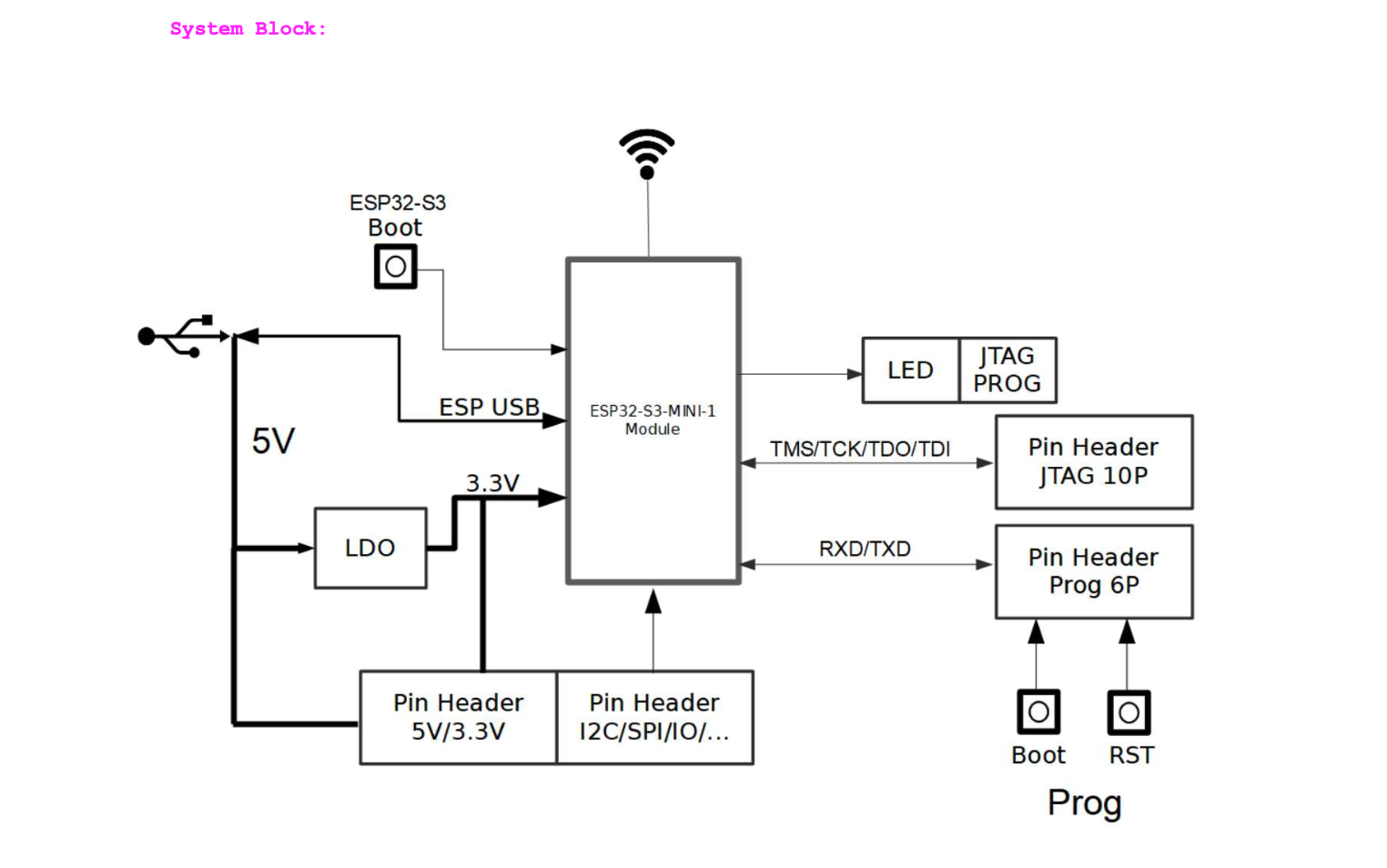

ESP-Prog-2 的主要组件和连接方式如下图所示。

ESP-Prog-2 功能框图(点击放大)
电源选项
开发板有三种互不兼容的供电方式:
默认使用 ESP-Prog-2 USB 端口供电(推荐供电方式)
5 V 和 G (GND) 管脚供电
3.3 V 和 G (GND) 管脚供电
排针
以下三个表格提供了开发板两侧连接器(Program 接口和 JTAG 接口)和扩展连接器的 名称 和 功能。连接器名称如 ESP-Prog-2 正面图所示,管脚编号与 ESP-Prog-2 原理图 (PDF) 中一致。
Program 接口
编号 |
名称 |
功能 |
---|---|---|
1 |
ESP_EN |
使能信号 |
2 |
VDD |
供电 |
3 |
ESP_TXD |
TX 管脚 |
4 |
GND |
地线 |
5 |
ESP_RXD |
RX 管脚 |
6 |
ESP_IO0 |
Strapping 管脚 |
JTAG 接口
编号 |
名称 |
功能 |
---|---|---|
1 |
VDD |
供电 |
2 |
ESP_TMS |
JTAG TMS 管脚,选择模式 |
3 |
GND |
地线 |
4 |
ESP_TCK |
JTAG TCK 管脚,时钟输入 |
5 |
GND |
地线 |
6 |
ESP_TDO |
JTAG TDO 管脚 |
7 |
GND |
地线 |
8 |
ESP_TDI |
JTAG TDI 管脚 |
9 |
GND |
地线 |
10 |
NC |
无 |
扩展连接器
编号 |
名称 |
功能 |
---|---|---|
1 |
I2C_SDA/OPTN_IO |
可配置 IO |
2 |
I2C_SCL/OPTN_IO |
可配置 IO |
3 |
GND |
地线 |
4 |
SPI_HD/OPTN_IO |
可配置 IO |
5 |
SPI_D/OPTN_IO |
可配置 IO |
6 |
SPI_CS/OPTN_IO |
可配置 IO |
7 |
GND |
地线 |
8 |
SPI_CLK/OPTN_IO |
可配置 IO |
9 |
SPI_WD/OPTN_IO |
可配置 IO |
10 |
SPI_Q/OPTN_IO |
可配置 IO |
11 |
VCC_5V |
5V 电源 |
12 |
VCC_3V3 |
3V3 电源 |
相关文档
ESP-Prog-2 原理图 (PDF)
ESP-Prog-2 PCB 布局图 (PDF)
ESP-Prog-2 尺寸图 (PDF)
有关本开发板的更多设计文档,请联系乐鑫商务部门: sales@espressif.com。
