ESP-Prog

本指南将帮助您快速上手 ESP-Prog，并提供该款开发板的详细信息。

ESP-Prog 是一款乐鑫推出的开发调试工具，具有自动下载固件、串口通信、JTAG 在线调试等功能。自动下载固件和串口通信功能适用于 ESP8266、ESP32、ESP32-S2、ESP32-S3 和 ESP32-C3；JTAG 在线调试功能适用于 ESP32、ESP32-S2、ESP32-S3 和 ESP32-C3。

ESP-Prog 使用简单方便，仅用一根 USB 线即可实现与电脑的连接。电脑端可以通过端口号识别出下载功能和 JTAG 功能对应的两个端口。

考虑到不同用户板的电源电压可能不同，ESP-Prog 的两个接口均可通过排针选择 5 V 或者 3.3 V 供电，具备较强的电源兼容性。不过，尽管 ESP-Prog 的电源可以在 3.3 V 和 5 V 之间切换，但 RX/TX 和 JTAG 信号将恒定在 3.3 V。

本指南包括如下内容：

入门指南：简要介绍了开发板和硬件、软件设置指南。
硬件参考：详细介绍了开发板的硬件。
相关文档：列出了相关文档的链接。

入门指南

本小节将简要介绍 ESP-Prog，说明如何在 ESP-Prog 进行初始硬件设置。

组件介绍

以下按照顺时针的顺序依次介绍开发板上的主要组件。

主要组件	介绍
Micro USB	电脑端与 ESP-Prog 的接口。
Boot 按键	下载按键。按下 Boot 键并保持，同时按一下 Reset 键，进入“固件下载”模式，通过串口下载固件。正常使用中可以作为确认按钮。
IO0 On/Off	用于配置 GPIO0 Strapping 管脚状态的排针。
PROG PWR SEL	用于选择 Program 接口电源输入的排针。
PROG 2.54 mm	管脚间距为 2.54 mm (0.1”) 的 Program 接口。
PROG 1.27 mm	管脚间距为 1.27 mm (0.05”) 的 Program 接口。
JTAG 1.27 mm	管脚间距为 1.27 mm (0.05”) 的 JTAG 接口。
JTAG 2.54 mm	管脚间距为 2.54 mm (0.1”) 的 JTAG 接口。
JTAG PWR SEL	用于选择 JTAG 接口电源输入的排针。
LED 指示灯	显示 ESP-Prog 的状态。共有三种 LED 模式：红色、绿色和蓝色。当系统的 3.3 V 电源通电时，红色 LED 灯亮起；当下载板发送数据时，绿色 LED 灯亮起；当下载板接收数据时，蓝色 LED 灯亮起。
USB 桥接器	单芯片 USB 至 UART 桥接器，可提供高达 3 Mbps 的传输速率。
Reset 按钮	用于重启系统。

开始开发应用

通电前，请确保开发板完好无损。

必备硬件

ESP-Prog
一根 USB 2.0 数据线（标准 A 转 Micro-B）
装有 Windows、macOS 或 Linux 系统的电脑
杜邦线或是乐鑫提供的排线，用于连接开发板和 ESP-Prog

备注

请确保使用适当的 USB 数据线。部分数据线仅可用于充电，无法用于数据传输和编程。

硬件设置

通过 USB 线连接 ESP-Prog 调试板和电脑端的 USB 口。
在电脑端安装 FT2232HL 芯片驱动。若电脑端识别到两个端口，则表明驱动已安装成功。
使用 PROG PWR SEL/JTAG PWR SEL 排针选择 Program/JTAG 接口上的电源输出电压。
使用乐鑫提供的排线连接 ESP-Prog 调试板和 ESP 产品板。
使用乐鑫官方软件工具或脚本，实现自动下载和 JTAG 调试功能。

软件设置

请前往 ESP-IDF 快速入门中详细安装步骤一节查看如何快速设置开发环境。

内容和包装

零售订单

每一个零售 ESP-Prog 开发板均有独立包装。

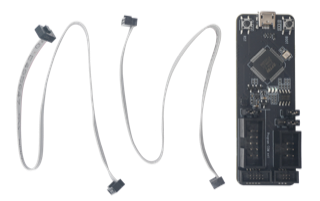

包含以下部分：

开发板

ESP-Prog
数据线
两根排线：
- 一根用于 PROG 2.54 mm 接口，连接 2*5-PIN 的牛角座。
- 一根用于 PROG 1.27 mm 接口，连接 2*3-PIN 的牛角座。

如果您订购了一批样品，根据零售商的不同，每块板子的独立包装会有所差异。

零售订单请前往 https://www.espressif.com/zh-hans/company/contact/buy-a-sample。

批量订单

If you order in bulk, the boards come in large cardboard boxes.

批量订单请前往 https://www.espressif.com/zh-hans/contact-us/sales-questions。

硬件参考

功能框图

ESP-Prog 的主要组件和连接方式如下图所示。

电源选项

开发板有三种互不兼容的供电方式：

默认使用 ESP-Prog USB 端口供电（推荐供电方式）
5 V 和 G (GND) 管脚供电
3.3 V 和 G (GND) 管脚供电

排针

下列的两个表格提供了开发板两侧管脚（Program 接口和 JTAG 接口）的名称和功能。管脚名称如 ESP-Prog 正面图所示，管脚编号与 ESP-Prog 原理图 (PDF) 中一致。

Program 接口

编号	名称	功能
1	ESP_EN	使能信号
2	VDD	供电
3	ESP_TXD	TX 管脚
4	GND	地线
5	ESP_RXD	RX 管脚
6	ESP_IO0	Strapping 管脚

JTAG 接口

编号	名称	功能
1	VDD	供电
2	ESP_TMS	JTAG TMS 管脚，选择模式
3	GND	地线
4	ESP_TCK	JTAG TCK 管脚，时钟输入
5	GND	地线
6	ESP_TDO	JTAG TDO 管脚
7	GND	地线
8	ESP_TDI	JTAG TDI 管脚
9	GND	地线
10	NC	无
