Rust ESP 开发板

[English]

Rust ESP 开发板项目提供自行制作该开发板所需的全部资料。

购买渠道

Ferrous Systems 培训

项目规格

该开发板基于 ESP32-C3，集成传感器、LED、按键、电池充电器和 USB Type-C 接口。

SoC 特性

  • 符合 IEEE 802.11 b/g/n

  • Bluetooth 5 和 Bluetooth Mesh

  • 32 位 RISC-V 单核处理器，最高 160 MHz

  • 384 KB ROM

  • 400 KB SRAM（其中 16 KB 用作缓存）

  • 8 KB RTC SRAM

  • 22 个可编程 GPIO

  • 3 个 SPI

  • 2 个 UART

  • 1 个 I2C

  • 1 个 I2S

  • 2 个 54 位通用定时器

  • 3 个看门狗定时器

  • 1 个 52 位系统定时器

  • 远程控制外设（RMT）

  • LED PWM 控制器（LEDC）

  • 全速 USB Serial/JTAG 控制器

  • 通用 DMA 控制器（GDMA）

  • 1 个 TWAI®

  • 2 个 12 位 SAR ADC，最多 6 个通道

  • 1 个温度传感器

完整规格请参阅 ESP32-C3 数据手册。

开发板框图

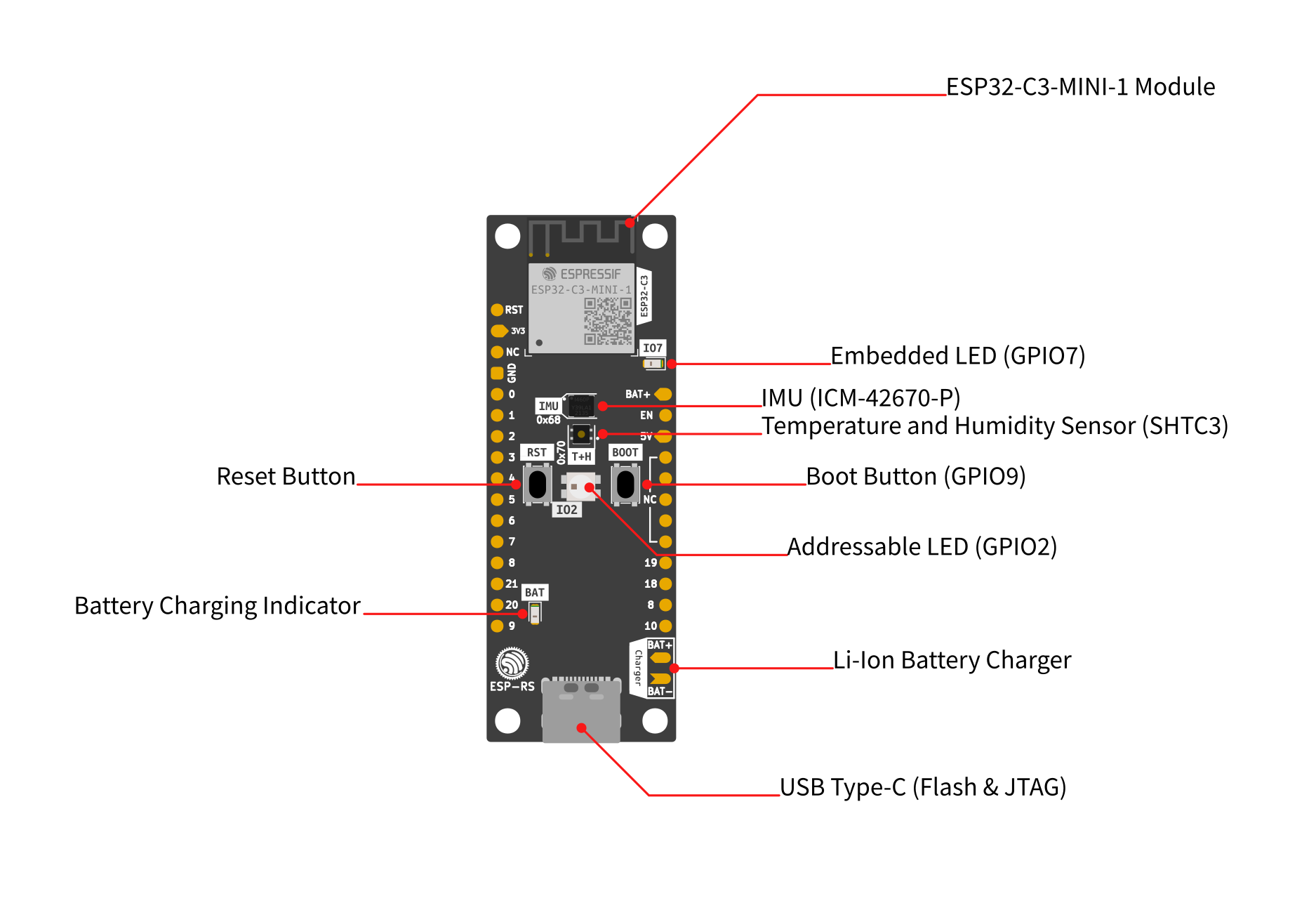

开发板框图

I2C 外设

该开发板通过 I2C 总线连接以下外设：

外设

器件型号

参考资料

Create

地址

IMU

ICM-42670-P

数据手册

链接

0x68

温湿度

SHTC3

数据手册

链接

0x70

I2C 总线连接

信号

GPIO

SDA

GPIO10

SCL

GPIO8

I/O

以下器件通过 GPIO 连接：

I/O 器件

GPIO

WS2812 LED

GPIO2

LED

GPIO7

按键/Boot

GPIO9

电源

  • USB Type-C（不兼容 PD）。

  • 锂离子电池充电器 MCP73831T-2ACI/OT，最高充电电压为 4.2 V。

    • 建议：MCP73831T-2ACI/OT 不提供过流或过放保护。锂离子或锂聚合物电池应选用带保护电路的型号。

    • 限制：不支持读取电池电压。

引脚布局

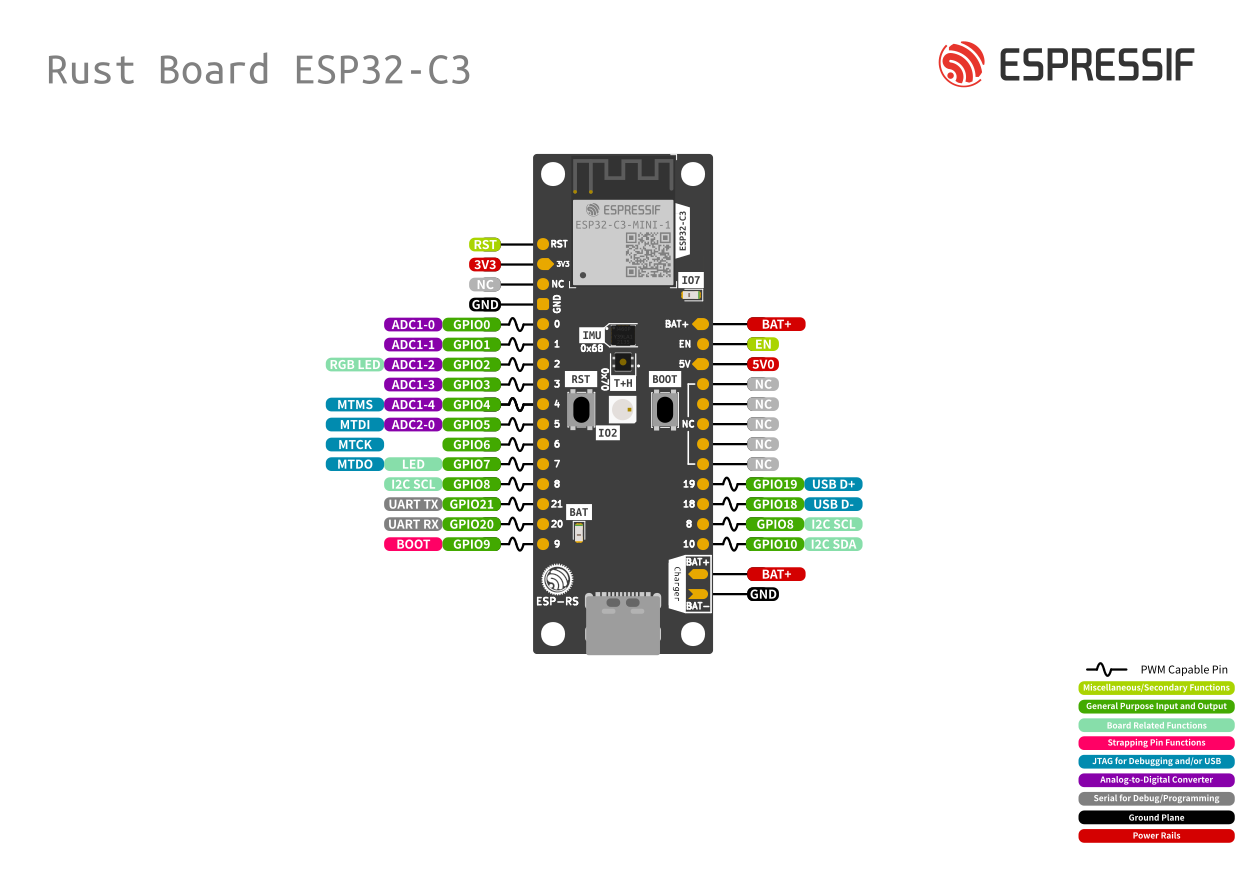

引脚布局

引脚布局

左侧

引脚编号

描述

SoC

1

Reset

EN/CHIP_PU

2

3V3

3

N/C

4

GND

5

IO0/ADC1-0

GPIO0

6

IO1/ADC1-1

GPIO1

7

IO2/ADC1-2

GPIO2

8

IO3/ADC1-3

GPIO3

9

IO4/ADC2-0

GPIO4

10

IO5/ADC2-1

GPIO5

11

IO6/MTCK

GPIO6

12

IO7/MTDO/LED

GPIO7

13

IO9/LOG

GPIO8

14

IO21/U0RXD

GPIO21

15

IO20/U0TXD

GPIO20

16

IO9/BOOT

GPIO9

右侧

引脚编号

描述

SoC

1

VBAT

2

EN [1]

3

VBUS [2]

4

NC

5

NC

6

NC

7

NC

8

NC

9

IO18/USB_D-

GPIO18

10

IO19/USB_D+

GPIO19

11

IO8/SCL

GPIO8

12

IO10/SDA

GPIO10

KiCad 项目库

开发板设计

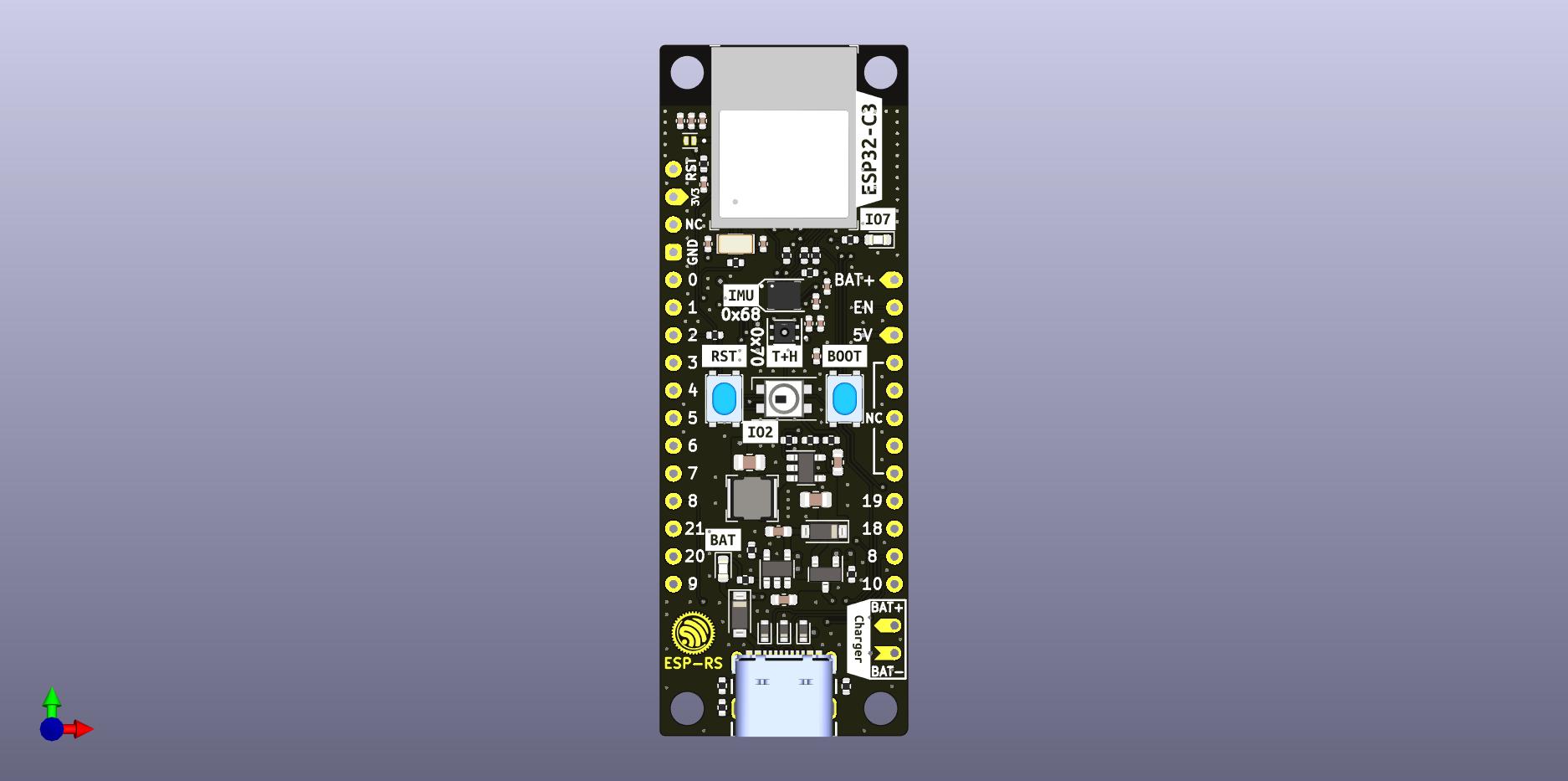

顶层

顶层

顶层

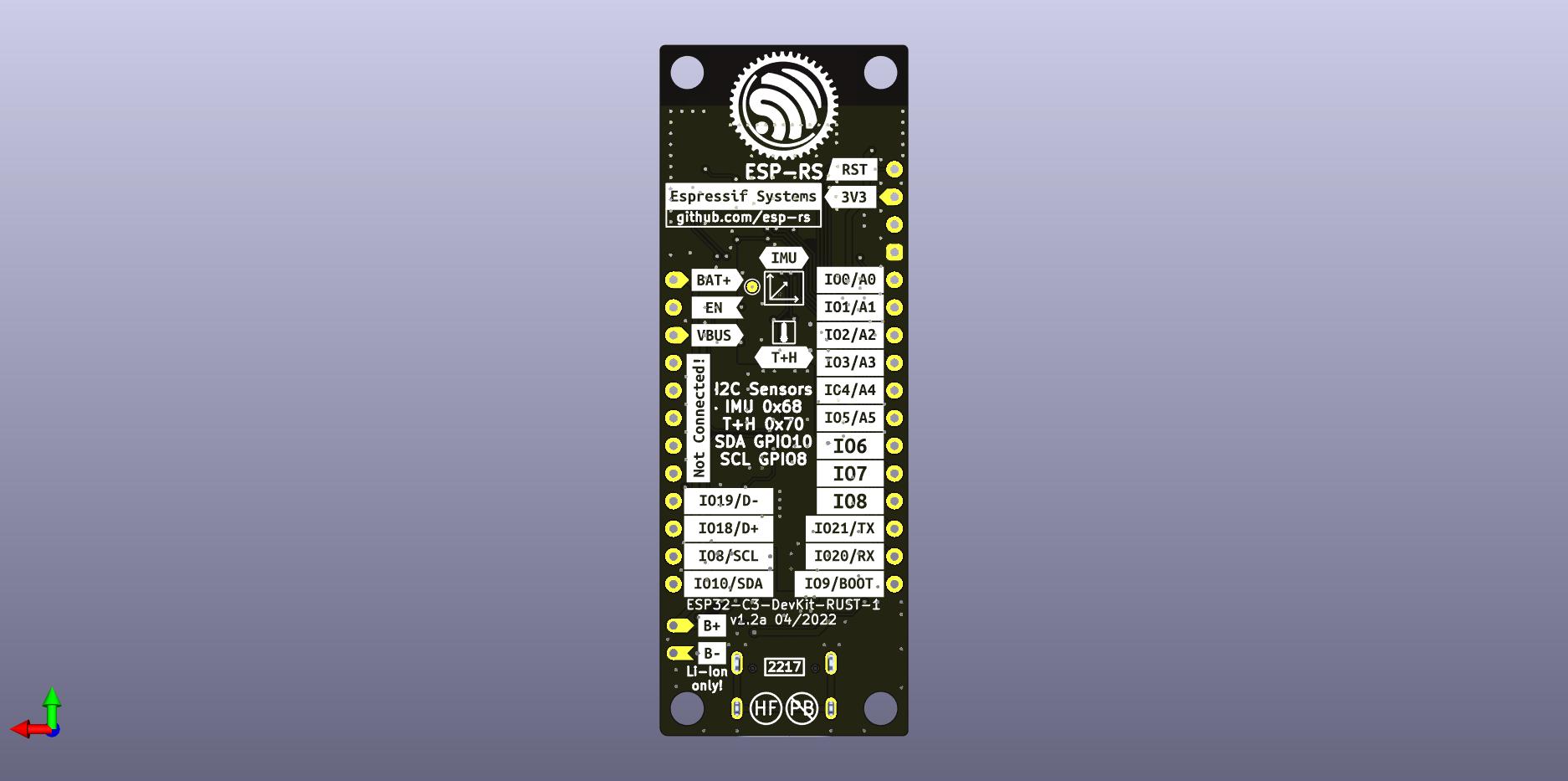

底层

底层

底层

物料清单

交互式 BOM

外壳

外壳 3D 打印模型
