ESP32-S3-BOX-Lite

[English]

硬件总览

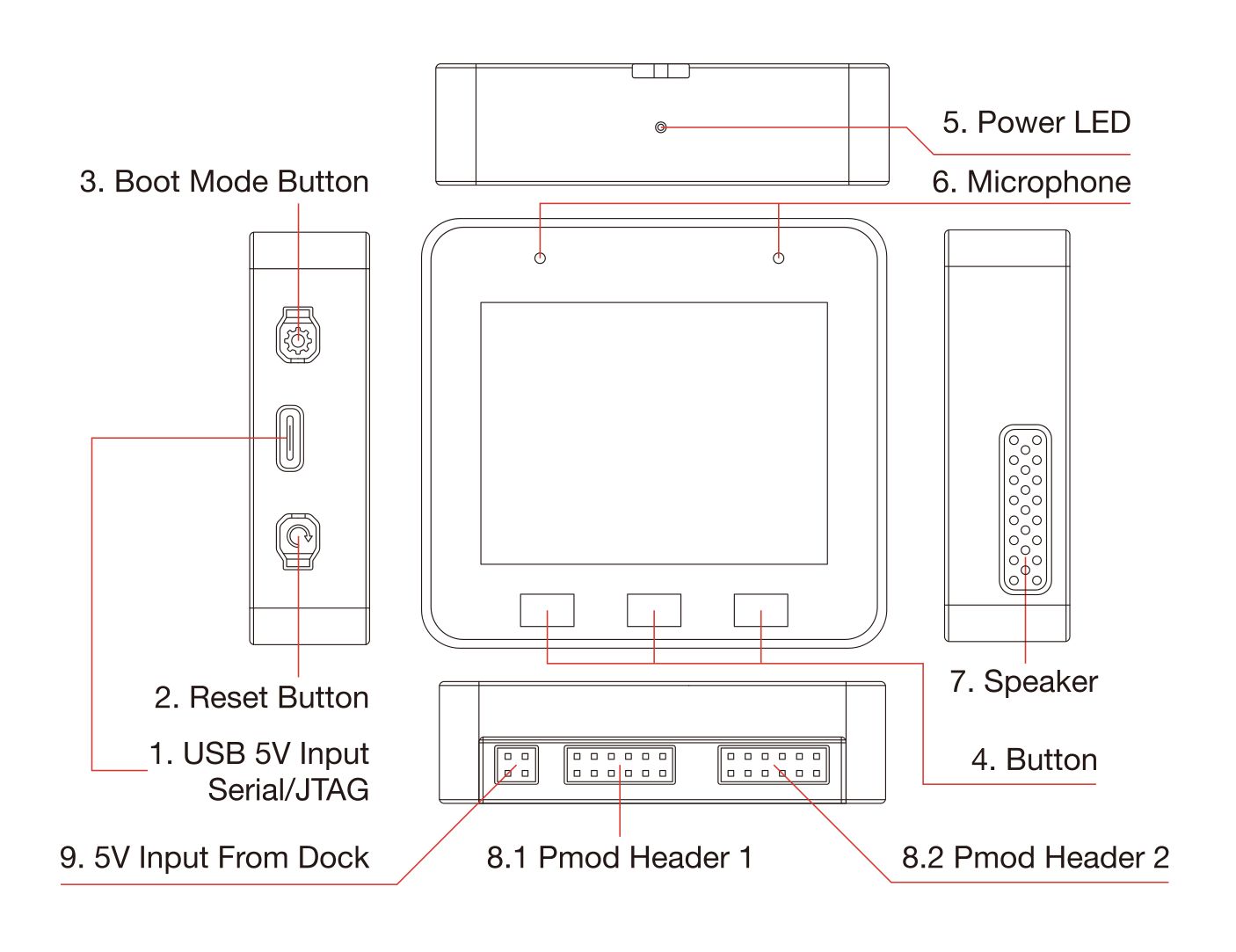

ESP32-S3-BOX-Lite 硬件总览

硬件开源资料

• ESP32-S3-BOX-Lite 主板原理图

• ESP32-S3-BOX-Lite 主板 PCB

• ESP32-S3-BOX-Lite 主板 Gerber 文件

• ESP32-S3-BOX-Lite 子板原理图

• ESP32-S3-BOX-Lite 子板 PCB

• ESP32-S3-BOX-Lite 子板 Gerber 文件

• ESP32-S3-BOX-Lite 外壳 CAD STEP 文件

规格参数

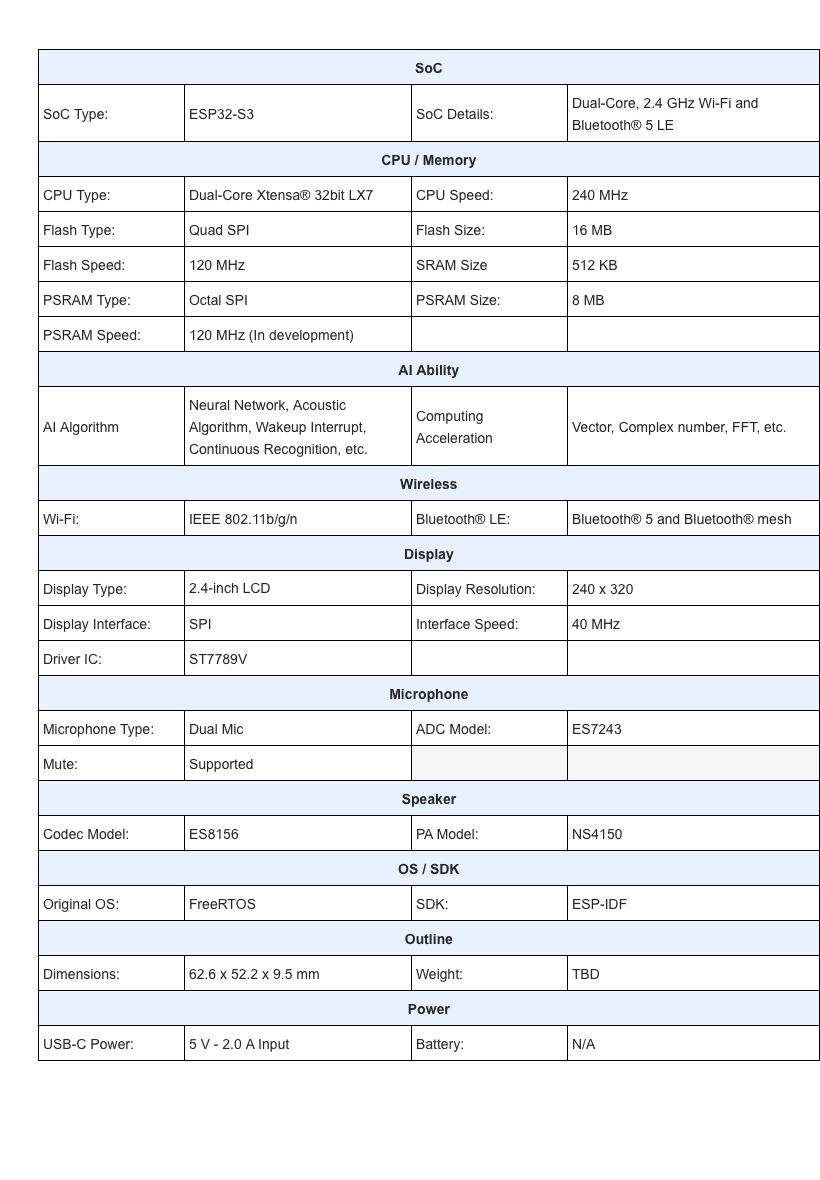

ESP32-S3-BOX-Lite 规格参数

接口

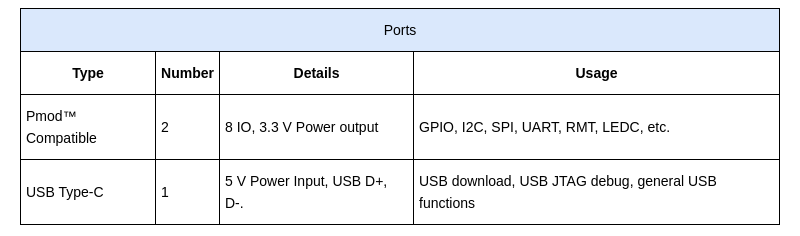

ESP32-S3-BOX-Lite 接口

• Digilent Pmod™ Interface Specification

---
