ESP32-Vaquita-DSPG 用户指南
本指南介绍了乐鑫的开发板 ESP32-Vaquita-DSPG。
ESP32-Vaquita-DSPG 基于亚马逊物联网平台 (AWS IoT) 的 Alexa 语音服务 (AVS) 为用户提供了一站式方案（Turnkey），可以帮助用户轻松构建集成亚马逊 Alexa、具备语音功能、连接 AWS IoT 平台的物联网设备。

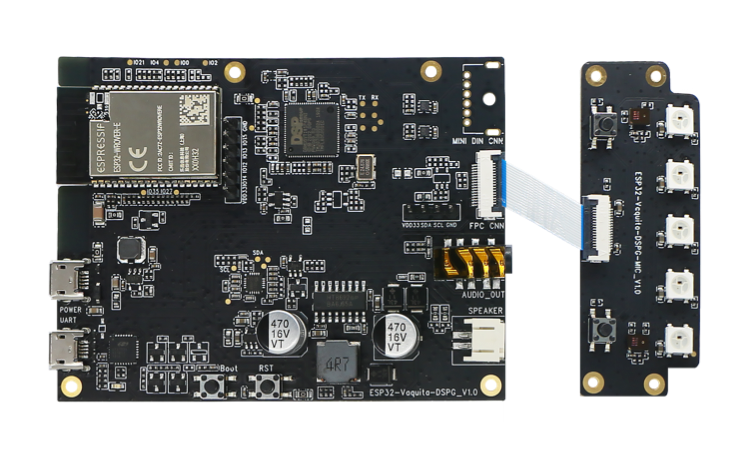

ESP32-Vaquita-DSPG
ESP32-Vaquita-DSPG
本指南包括如下内容：
1. 入门指南
本节介绍了如何快速上手 ESP32-Vaquita-DSPG。开头部分介绍了 ESP32-Vaquita-DSPG，开始开发应用 小节介绍了怎样在 ESP32-Vaquita-DSPG 上安装模组、设置和烧录固件。
1.1 概述
ESP32-Vaquita-DSPG 为用户提供了便捷、安全、高性价比的方式开发语音控制的物联网设备。该款开发板集成了乐鑫的 ESP32 无线 SoC 芯片、DSP 集团的 DBMD5P 音频 SoC 芯片和 360 度拾音的双麦克风阵列，帮助用户轻松开发集成亚马逊 Alexa、具备语音功能、连接 AWS IoT 平台的物联网设备。
1.2 内含组件和包装
1.2.1 零售订单
如购买样品，每个 ESP32-Vaquita-DSPG 将单独包装，内含：
ESP32-Vaquita-DSPG 主板
ESP32-Vaquita-DSPG 子板
FPC 排线
零售订单请前往 。
1.2.2 批量订单
如批量购买，开发板将以大纸板箱包装。
批量订单请参考`乐鑫产品订购信息 <https://www.espressif.com/sites/default/files/documentation/espressif_products_ordering_information_cn.pdf>`__ (PDF) 。
1.3 组件介绍

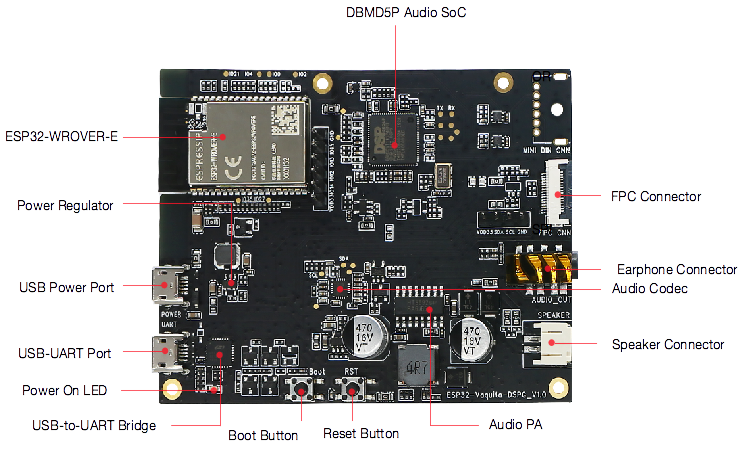

ESP32-Vaquita-DSPG - 主板正面
ESP32-Vaquita-DSPG 主板正面

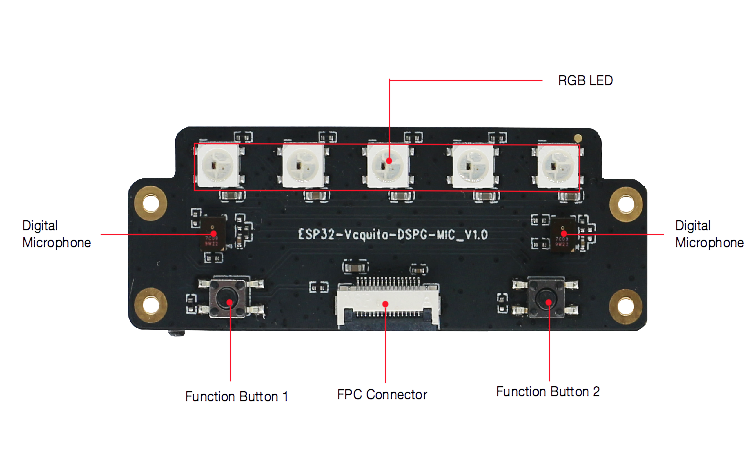

ESP32-Vaquita-DSPG - 子板正面
ESP32-Vaquita-DSPG 子板正面
主要组件 |
介绍 |
|---|---|
ESP32-WROVER-E |
这款 ESP32 模组内置 ESP32-D0WD-V3 芯片、128 Mbit flash1 和 64 Mbit PSRAM，可灵活存储数据，具有 Wi-Fi / BT 连接和数据处理能力。 |
DBMD5P 音频 SoC |
这款芯片采用 HDClear™ 算法，具有出色的原厂语音识别性能。 |
电源稳压器 |
5V 转 3.3V 稳压器。 |
USB 电源接口 |
为开发板供电。 |
USB 转 UART 接口 |
电脑和开发板之间的通信接口。 |
电源指示 LED |
亮红灯说明开发板已通电。 |
USB 转 UART 桥接器 |
单芯片 USB-UART 桥接器，可提供高达 3Mbps 的传输速率。 |
Boot 键 |
下载按键。按住 Boot 键的同时按一下 EN 键进入”固件下载”模式，通过串口下载固件。 |
Reset 键 |
按住此键使系统复位。 |
音频功率放大器 |
放大外接扬声器的音频信号，最大至 8 W。 |
音频编解码器 |
音频编解码器 ES8311 通过 I2S 总线将数字信号转换为模拟信号与 ESP32 通信。 |
扬声器连接器 |
外接扬声器。 |
耳机连接器 |
外接耳机。 |
FPC 连接器 |
连接主板和子板。 |
数字麦克风 |
两个数字麦克风阵列。 |
RGB LED |
五个红绿蓝发光二极管。 |
Function 键 |
两个功能键。 |
备注
1：乐鑫 2020 年 5 月份前发货的开发板为 64 Mbit flash，5 月份开始发货的开发板为 128 Mbit flash。
1.4 开始开发应用
通电前，请确保 ESP32-Vaquita-DSPG 完好无损。
1.4.1 必备硬件
ESP32-Vaquita-DSPG
两根 USB 2.0 数据线（标准 A 型转 Micro-B 型）
4 欧姆扬声器或耳机
电脑（Windows、Linux 或 macOS）
1.4.2 硬件设置
使用 FPC 排线连接 ESP32-Vaquita-DSPG 子板和 ESP32-Vaquita-DSPG 主板。
将 4 欧姆扬声器接至扬声器连接器，或将耳机接至耳机连接器。
使用两根 USB 数据线连接电脑与 ESP32-Vaquita-DSPG 的两个 USB 接口。
电源指示 LED 应该亮红灯。
1.4.3 软件设置
本款开发板可支持多种应用场景，其中最主要的应用场景是亚马逊物联网平台 (AWS IoT) 的 Alexa 语音服务（Alexa Voice Service，简称 AVS）。您可下载乐鑫的 ESP AVS for AWS IoT，参考`使用指南 <https://github.com/espressif/esp-va-sdk/blob/master/README.md>`__。
2. 硬件参考
2.1 功能框图

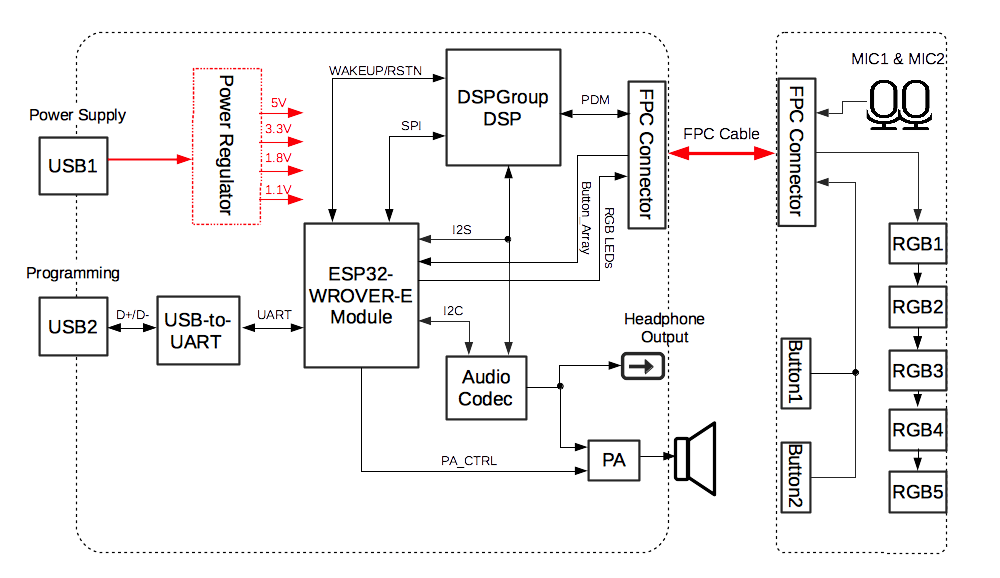

ESP32-Vaquita-DSPG 的主要组件和连接方式如下图所示。
ESP32-Vaquita-DSPG
ESP32-Vaquita-DSPG 功能框图
3. 相关文档
ESP32-Vaquita-DSPG 主板原理图 (PDF)
ESP32-Vaquita-DSPG 子板原理图 (PDF)
ESP32 技术规格书 (PDF)
乐鑫产品订购信息 (PDF)
