ESP-DualKey

备注

请查看主板上的丝印版本号，以确认您的开发板版本。

本指南将帮助您快速上手 ESP-DualKey，并提供该款开发板的详细信息。

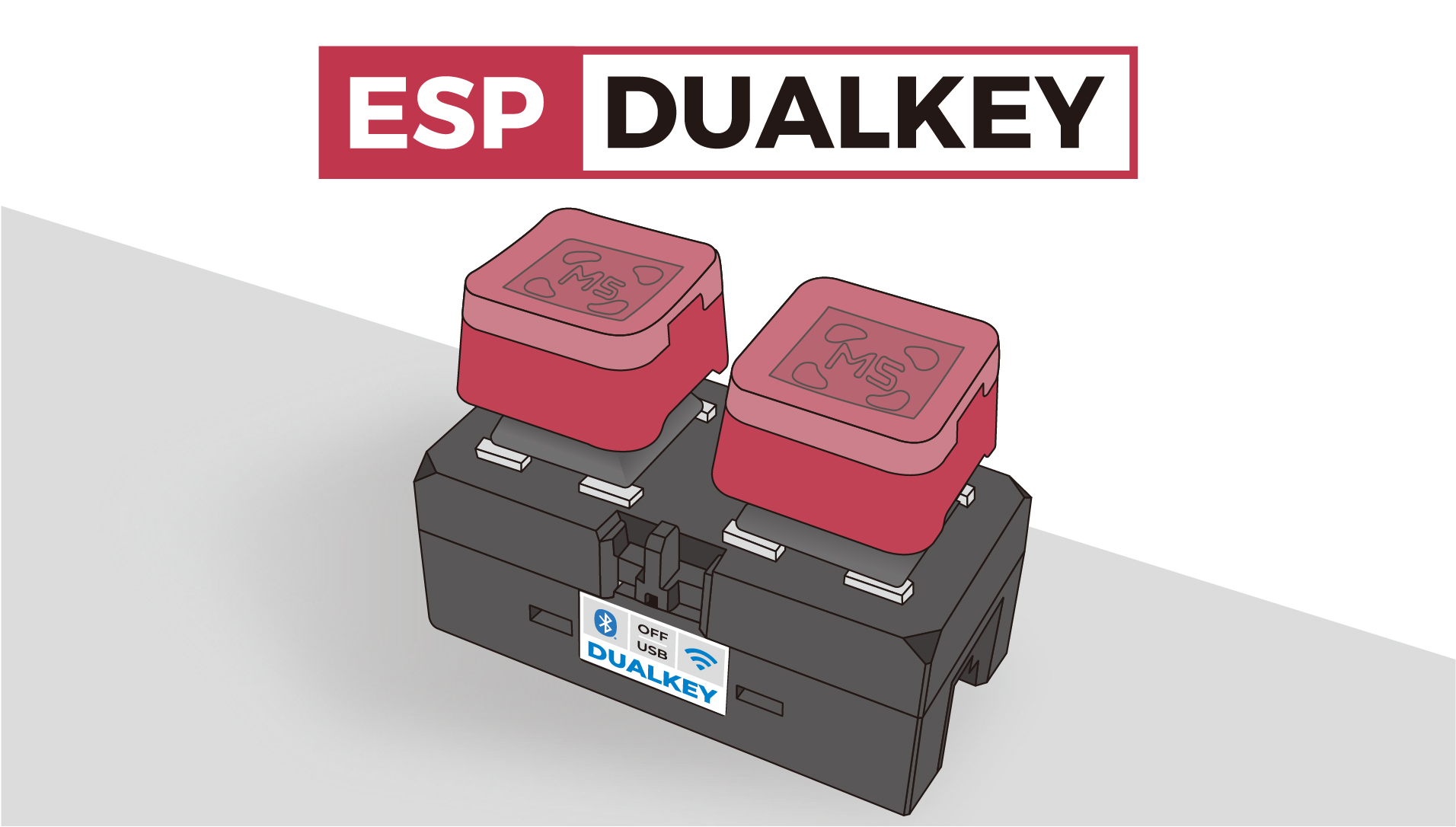

ESP-DualKey 是乐鑫基于 ESP32-S3 芯片开发的智能双键控制器开发板，集成了智能家居控制、蓝牙键盘、USB 键盘等多种功能，可通过物理开关在不同工作模式间切换。该开发板配备双按键、RGB 灯效、电池管理、电源监控等功能，为开发者提供完整的智能按键解决方案。

ESP-DualKey 主控采用乐鑫 ESP32-S3 芯片，支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 无线连接。存储方面，整机具备 8 MB flash 存储空间，满足智能按键应用需求。配备双按键矩阵和 WS2812 RGB 灯效，提供直观丰富的交互体验。

电源方面，ESP-DualKey 支持 USB-C 供电和内置锂电池供电，集成电池管理芯片和电源监控功能。此外，还集成一个 USB-C 接口支持供电与编程下载，同时提供多种工作模式切换功能。

本指南包括如下内容：

入门指南：简要介绍了开发板和硬件、软件设置指南。
硬件参考：详细介绍了开发板的硬件。
硬件版本：介绍硬件历史版本和已知问题（如有）。
相关文档：列出了相关文档的链接。

备注

关于出厂固件的使用说明，请参考 ESP-DualKey 用户指南。

入门指南

本小节将简要介绍 ESP-DualKey，说明如何在 ESP-DualKey 上烧录固件及相关准备工作。

特性列表

该开发板具有以下特性：

按键矩阵配置：

2×1 矩阵配置
支持独立按键检测
支持组合按键功能

RGB LED 特性：

WS2812 可编程 RGB LED
支持多种灯效模式
支持亮度、色调、饱和度调节

模式切换开关：

左档位：蓝牙键盘模式
中档位：USB 键盘模式
右档位：智能家居模式 (ESP RainMaker)

组件介绍

以下依次介绍开发板上的主要组件。为方便用户使用，ESP-DualKey 的外壳上也标注了以下组件或接口。

主要组件	描述
主控芯片
ESP32-S3	主控芯片，支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 无线连接，集成 8 MB flash 存储。
交互
双按键	2×1 按键矩阵，支持独立按键和组合按键功能。
模式切换开关	三档位开关，用于切换工作模式（蓝牙键盘/智能家居/USB 键盘）。
RGB 灯效
WS2812 RGB LED	可编程 RGB LED，支持多种灯效模式，包括热力图、呼吸灯、流水灯等。
电源管理
锂电池充电芯片	TP4057 锂电池充电管理，支持 USB-C 充电。
接口
USB-C 接口	USB-C 接口，用于供电、编程下载和调试，支持对锂电池进行充电。
两个 HY2.0-4P 接口	支持向外供电，用于连接外置传感器
其他组件
电池电压监控	实时监控电池电压和充电状态。
VBUS 监控	监控 USB 供电状态。
Deep-sleep	支持 Deep-sleep 模式以节省功耗。

开始开发应用

通电前，请确保开发板完好无损。

必备硬件

ESP-DualKey
USB 2.0 数据线（标准 A 型转 Type-C 型）
电脑（Windows、Linux 或 macOS）

备注

请确保使用适当的 USB 数据线。部分数据线仅可用于充电，无法用于数据传输和编程。

硬件设置

使用 USB 数据线将 ESP-DualKey 连接到电脑，通过 USB-C 接口 烧录固件、调试和供电。

软件设置

请前往 ESP-IDF 快速入门小节查看如何快速设置开发环境，将应用程序烧录至您的开发板。

备注

开发板使用 USB 端口与电脑通信。大多数操作系统（Windows、Linux、macOS）已预装所需驱动，开发板插入后可自动识别。如无法识别设备或无法建立串口连接，请参考如何建立串口连接获取安装驱动的详细步骤。

乐鑫为多种开发板提供了板级支持包 (BSP)，可帮助您更轻松、高效地初始化和使用板载的主要外设，如按键、LED 和电源管理等。请访问 esp-bsp 查询支持的所有开发板。

开发板应用示例存放在 Examples 目录中。

硬件参考

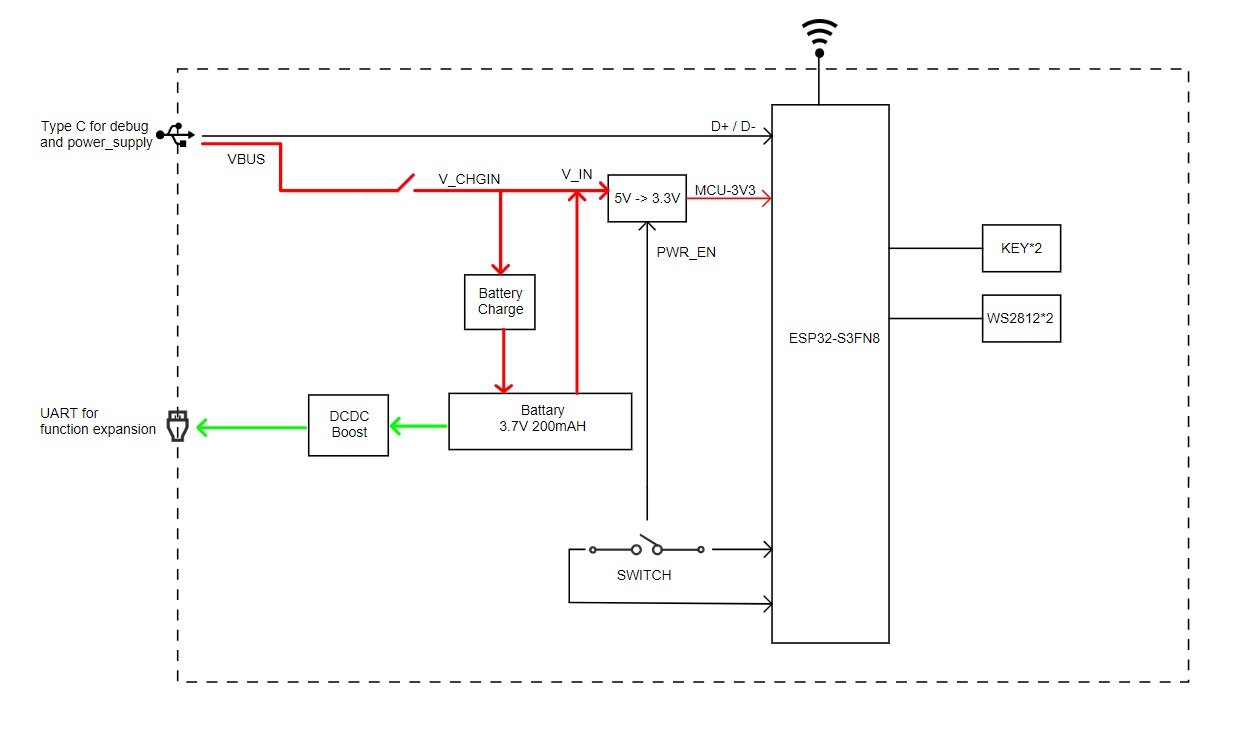

功能框图

ESP-DualKey 的主要组件和连接方式如下图所示。

电源选项

您可从以下两种供电方式中任选其一给开发板供电：

通过 USB-C 接口 供电

使用该方法供电时，使用 USB Type-C 数据线连接设备上 USB-C 接口。
通过 内置锂电池 供电

设备内部集成锂电池，支持独立供电运行。

模式切换开关

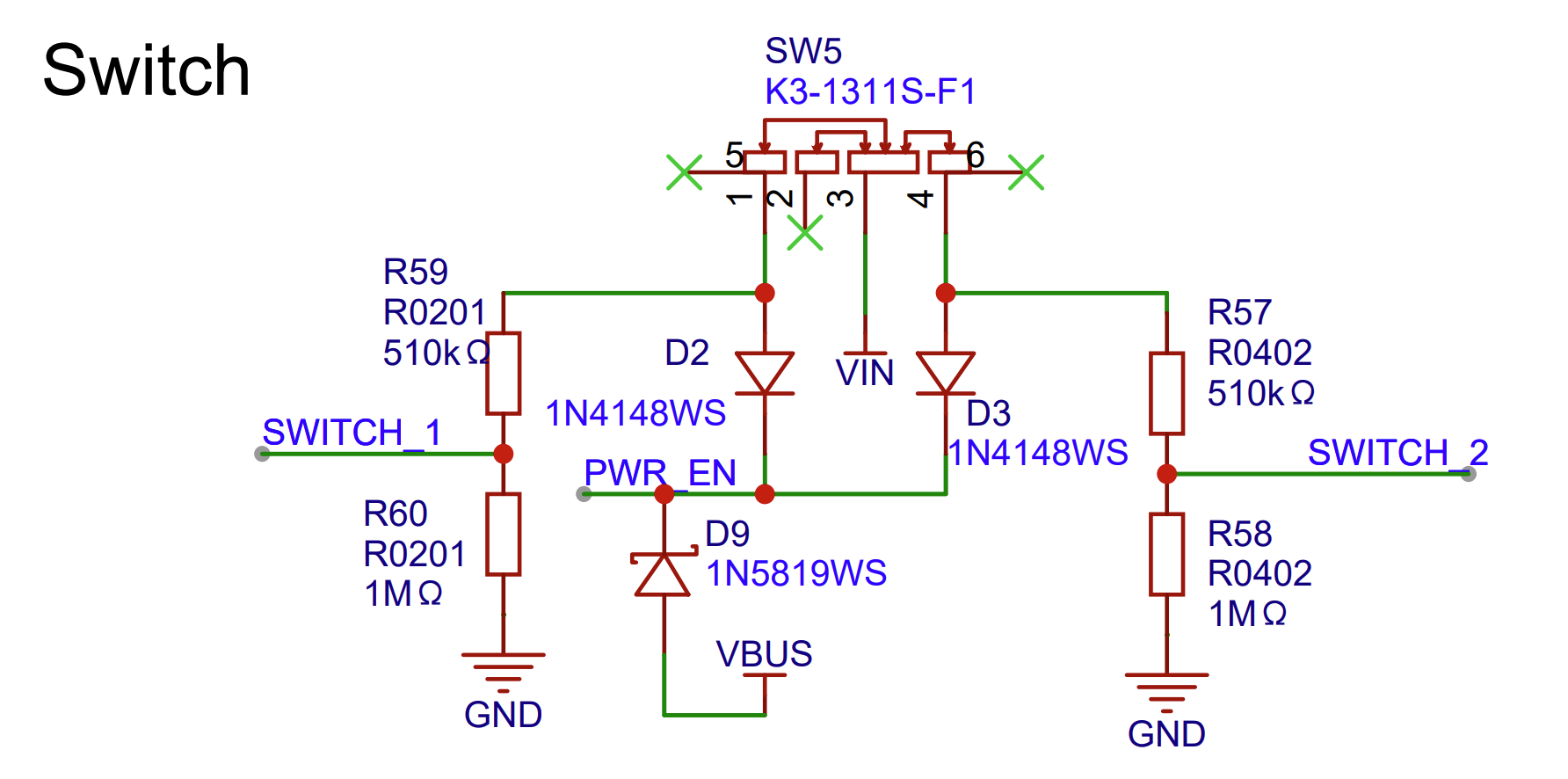

开发板模式切换开关电路图如下所示。

硬件版本

无历史版本。
