备注

请查看主板上的丝印版本号,以确认您的开发板版本。对于 v1.0 版本的开发板,请参考 ESP-VoCat v1.0;对于 v1.2 版本的开发板,请参考当前用户指南。

本指南将帮助您快速上手 ESP-VoCat,并提供该款开发板的详细信息。

ESP-VoCat 喵伴是乐鑫携手火山引擎扣子大模型团队打造的智能 AI 开发套件,适用于玩具、智能音箱、智能中控等需要大模型赋能的语音交互类产品。该设备搭载 1.85 英寸 QSPI 圆形触摸屏,双麦阵列,支持离线语音唤醒与声源定位算法。结合火山引擎提供的大模型能力,喵伴可实现全双工语音交互、多模态识别与智能体控制,为开发者打造完整的端侧 AI 应用体验提供坚实基础。

ESP-VoCat 主控采用乐鑫 ESP32-S3-WROOM-1-N16R16VA 模组,支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 无线连接。存储方面,整机具备 16 MB PSRAM、16 MB flash 的存储空间,同时还配备了一个可支持高达 32GB 的 microSD 卡插槽,满足语音交互和多媒体处理需求。配备 1.85 英寸圆形触摸屏(360 × 360 分辨率)与 ESP32-S3 原生触摸传感器,提供直观丰富的交互体验。

音频方面,ESP-VoCat 内置 3W 扬声器和双麦克风阵列,支持本地语音唤醒和声源定位。电源系统兼容 5 V DC 和 3.7 V 锂电池供电。此外,还集成一个 USB-C 接口支持供电与编程下载,同时预留 Pogopin 接口方便功能扩展。

ESP-VoCat 正面图(点击放大)

ESP-VoCat 正面图(点击放大)

ESP-VoCat 背面图(点击放大)

ESP-VoCat 背面图(点击放大)

本指南包括如下内容:

  • 入门指南:简要介绍了开发板和硬件、软件设置指南。

  • 硬件参考:详细介绍了开发板的硬件。

  • 硬件版本:介绍硬件历史版本和已知问题(如有)。

  • 相关文档:列出了相关文档的链接。

入门指南

本小节将简要介绍 ESP-VoCat,说明如何在 ESP-VoCat 上烧录固件及相关准备工作。

组件介绍

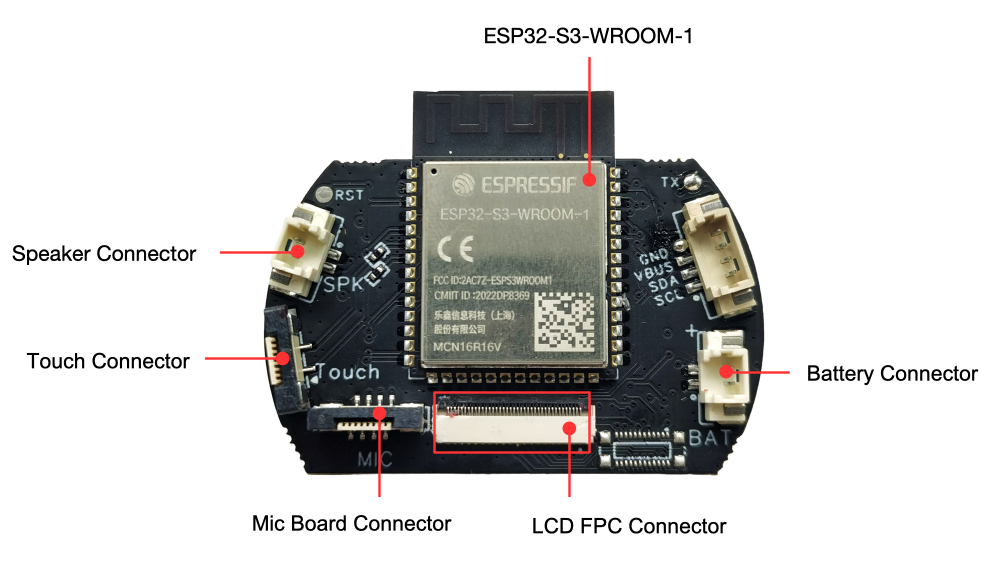

ESP-VoCat CoreBoard PCB 正面图(点击放大)

ESP-VoCat CoreBoard PCB 正面图(点击放大)

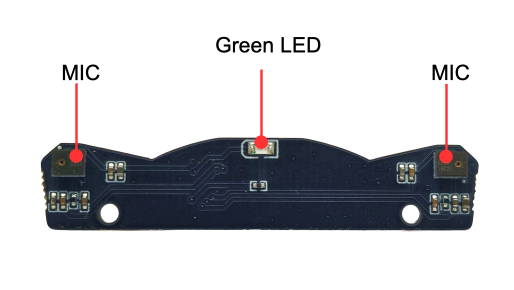

ESP-VoCat MicBoard PCB 正面图(点击放大)

ESP-VoCat MicBoard PCB 正面图(点击放大)

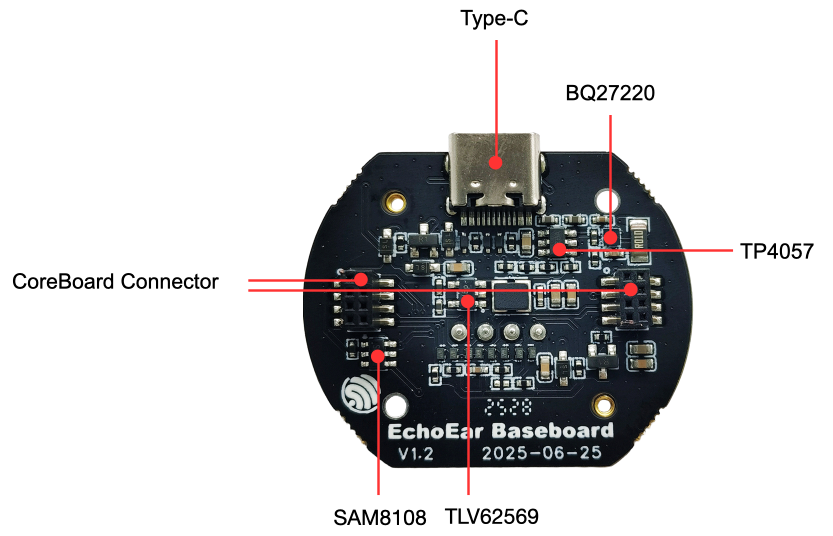

ESP-VoCat BaseBoard PCB 正面图(点击放大)

ESP-VoCat BaseBoard PCB 正面图(点击放大)

ESP-VoCat 正面图(点击放大)

ESP-VoCat 正面图(点击放大)

以下按照顺时针的顺序依次介绍正面 PCB 上的主要组件。为了方便用户使用,我们同时在 ESP-VoCat 的外壳上标注出了这些组件或者接口。

主要组件

描述

CoreBoard(核心板)

ESP32-S3-WROOM-1-N16R16VA

主控芯片,集成 16 MB Flash 和 16 MB PSRAM,支持 2.4 GHz Wi-Fi 和 Bluetooth 5 (LE) 无线连接。

Battery Connector(电池连接器)

电池连接器,用于连接 3.7 V 锂电池,上为正极,下为负极。

LCD FPC Connector(屏幕连接器)

用于连接 1.85 英寸圆形 LCD 屏幕,分辨率为 360 x 360,详细参数请参考 显示屏规格书

MicBoard Connector(麦克风连接器)

MicBoard PCB 板连接器,连接双麦克风阵列和状态指示 LED 灯。

Touch Connector(触摸连接器)

触摸连接器,用于连接触摸铜箔,实现触摸交互功能。

Speaker Connector(扬声器连接器)

2 线扬声器连接器,用于连接内置 3 W 扬声器。

MicBoard(麦克风板)

Green LED(绿色 LED)

绿色 LED 指示灯。

MIC(麦克风阵列)

双 LMA3729T381-OY3S 麦克风阵列,支持本地语音唤醒和声源定位功能。

BaseBoard(底板)

BQ27220(电池管理芯片)

电池管理芯片,用于电池电量检测、充电管理和电源状态监控。

TP4057(锂电池充电芯片)

锂电池充电芯片,用于为锂电池充电,充电电流为 250 mA。

CoreBoard Connector(CoreBoard 连接器)

CoreBoard PCB 板连接器,连接核心板与底板。

TlV62569(DCDC 芯片)

降压转换芯片,用于将 5 V 电源转换为 3.3 V 电源,为系统提供稳定供电。

SAM8108(开关机控制芯片)

开关机控制芯片,用于控制设备开关机,单击 POWER 按键即可切换开关机状态。

Type-C(USB-C 接口)

USB-C 接口,用于供电、编程下载和调试,支持对锂电池进行充电。

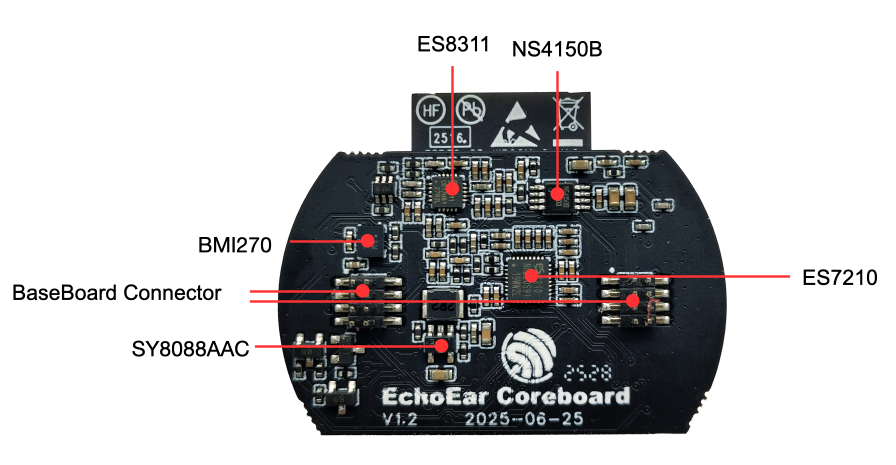

ESP-VoCat CoreBoard PCB 背面图(点击放大)

ESP-VoCat CoreBoard PCB 背面图(点击放大)

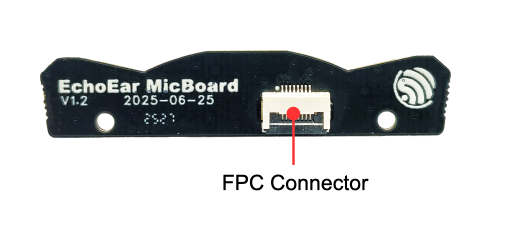

ESP-VoCat MicBoard PCB 背面图(点击放大)

ESP-VoCat MicBoard PCB 背面图(点击放大)

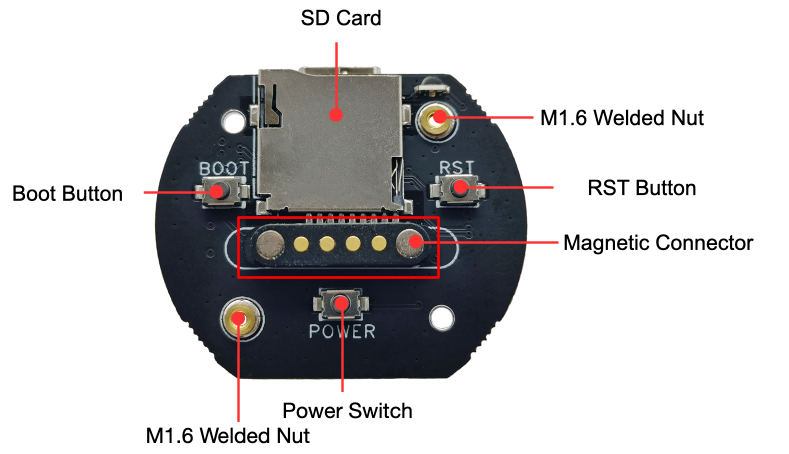

ESP-VoCat BaseBoard PCB 背面图(点击放大)

ESP-VoCat BaseBoard PCB 背面图(点击放大)

ESP-VoCat 背面图(点击放大)

ESP-VoCat 背面图(点击放大)

以下按照顺时针的顺序依次介绍背面 PCB 上的主要组件。为了方便用户使用,我们同时在 ESP-VoCat 的外壳上标注出了这些组件或者接口。

主要组件

描述

CoreBoard(核心板)

NS4150B(D类功放)

超低 EMI、无需滤波器、3W单声道D类音频功放。

ES7210(音频解码芯片)

高性能四通道音频解码芯片,支持 I2S/PDM/TDM 数据端口。

SY8088AAC(DCDC 芯片)

降压转换芯片,用于将 5 V 电源转换为 3.3 V 电源,为 Codec 提供稳定供电。

BaseBoard Connector(底板连接器)

底板连接器,用于连接底板与 CoreBoard。

BMI270(IMU-惯性测量单元)

用于高性能应用的六轴智能低功耗惯性测量单元。

ES8311(音频编码解码芯片)

低功耗单声道音频编码解码器,具有高性能多比特 Delta-Sigma 音频 ADC 和 DAC。

MicBoard(麦克风板)

FPC Connector(FPC 连接器)

连接 MicBoard 与 CoreBoard FPC 连接口。

BaseBoard(底板)

M1.6 Welded Nut(M1.6 焊接螺母)

用于固定主板到外壳。

RST Button(复位按键)

用于复位主板。

Magnetic Connector(磁吸连接器)

用于功能扩展,提供一个串口和 5 V 电源接口,可以连接旋转底座等设备。

Power Switch(电源按键)

用于控制设备开关机,单击 POWER 按键即可切换开关机状态。

BOOT Button(启动按键)

在上电时,按住该按键可以进入下载模式。

SD Card Slot(SD 卡槽)

支持高达 32 GB 的 microSD 卡插槽,用于存储音频、图片、视频等数据。

开始开发应用

通电前,请确保 ESP-VoCat 完好无损。

必备硬件

  • ESP-VoCat

  • USB 数据线

  • 电脑(Windows、Linux 或 macOS)

备注

请确保使用适当的 USB 数据线。部分数据线仅可用于充电,无法用于数据传输和编程。

硬件设置

使用 USB 数据线将 ESP-VoCat 连接到电脑,通过 Type-C(USB-C 接口) 烧录固件、调试和供电。

软件设置

请前往 ESP-IDF 快速入门 小节查看如何快速设置开发环境,将应用程序烧录至您的开发板。

备注

开发板使用 USB 端口与电脑通信。大多数操作系统(Windows、Linux、macOS)已预装所需驱动,开发板插入后可自动识别。如无法识别设备或无法建立串口连接,请参考 如何建立串口连接 获取安装驱动的详细步骤。

乐鑫为多种开发板提供了板级支持包 (BSP),可帮助您更轻松、高效地初始化和使用板载的主要外设,如 LCD 显示屏、音频芯片、按键和 LED 等。请访问 esp-bsp 查询支持的所有开发板。

开发板应用示例存放在 esp-brookesia 工程中。

硬件参考

功能框图

ESP-VoCat 的主要组件和连接方式如下图所示。

ESP-VoCat 功能框图(点击放大)

ESP-VoCat 功能框图(点击放大)

电源选项

可通过以下方法为开发板供电:

  1. 通过 Type-C(USB-C 接口) 供电

    使用该方法供电时,使用 USB Type-C 数据线连接设备上 Type-C 接口。如果已安装锂电池,需要按下 POWER 按键开启对设备供电。

  2. 通过 Magnetic Connector(磁吸连接器) 供电

使用该方法供电时,将设备连接在对应的磁吸连接座上即可对设备进行供电。如果已安装锂电池,需要按下 POWER 按键开启对设备供电。

磁吸连接器(点击放大)

磁吸连接器(点击放大)

  1. 通过 电池 供电

设备内部集成 3.7 V 锂电池,按下 POWER 按键即可对设备进行供电。

上述任意外部供电方式,均可对设备内锂电池进行充电。

Type-C 接口

Type-C 接口电路图(点击放大)

Type-C 接口电路图(点击放大)

Magnetic Connector 接口

Magnetic Connector 接口电路图(点击放大)

Magnetic Connector 接口电路图(点击放大)

LCD 接口

LCD 接口电路图(点击放大)

LCD 接口电路图(点击放大)

请注意,CN3 接口为其他屏幕兼容预留,目前未启用。

U2 接口为正式使用的 LCD 屏幕接口,该开发板使用的屏幕型号为 ST77916,LCD: 1.85”,360 x 360,ST77916,QSPI Interface,LCD_BLK (GPIO44) 可用于控制屏幕背光。

SD 卡接口

SD 卡接口电路图(点击放大)

SD 卡接口电路图(点击放大)

请注意,SD 卡接口支持:

  • 1 线 SD 总线配置

  • 可通过 SDIO 协议通信

开关机电路

开关机电路图(点击放大)

开关机电路图(点击放大)

充电电路

充电电路图(点击放大)

充电电路图(点击放大)

电池管理电路图(点击放大)

电池管理电路图(点击放大)

麦克风接口

麦克风接口电路图(点击放大)

麦克风接口电路图(点击放大)

硬件版本

ESP-VoCat v1.2

  • 以下管脚已重新分配:

    • U1RXD:由 IO5 改为 IO4

    • U1TXD:由 IO6 改为 IO5

    • I2S_DI:由 IO15 改为 IO3

    • PA_CTRL:由 IO4 改为 IO15

    • LCD_RST_CTRL:由 IO3 改为 IO47

  • TOUCH接口由1个增加为2个,用于滑动触摸传感:

    • TOUCH_PAD1:为 IO6

    • TOUCH_PAD2:为 IO7

  • 新增 CODEC 电源控制:

    • CODEC_PWR_CTRL:为 IO48

  • 新增 IIC 扩展接口:

    • 增加 HC-1.25-4PLT 接口:将 VINI2C_SDAI2C_SCLGND 引出
