ESP-Mosaico 摄像头模块

[English]

本指南介绍 ESP-Mosaico 摄像头模块 (Camera Module) 的硬件版本、硬件接口、安装方式与软件使用要点。摄像头模块提供 V1.2 和 V1.4 两个版本,均通过 CoreBoard / BaseBoard 左侧 2 × 10P 模块插槽接入,提供 DVP 图像采集能力。

备注

摄像头模块 仅支持左侧插槽 (H2,EEPROM 地址 0x50)。请勿插入右侧插槽。主板版本请参阅 ESP-Mosaico V1.2 或 ESP-Mosaico V1.0。

两个版本均由主机扩展接口供电,通过 8-bit DVP 输出图像数据,SCCB / I2C 用于图像传感器与模块 EEPROM 通信。两个版本的引脚分配相同,图像传感器型号、晶振频率、默认输出分辨率以及 EEPROM 型号与封装有所不同。

本指南包括如下内容:

硬件版本

请根据摄像头模块 PCB 正面的版本号丝印确认硬件版本,并通过以下链接查阅对应版本的详细说明:

以上版本号均指摄像头模块的 PCB 版本,应与 CoreBoard 主板版本区分。每个版本按“版本概述、PCB 正面标识与接口、PCB 反面组件、摄像头参数”的顺序介绍。各版本的安装方式与引脚分配相同,共用下文的 入门指南 和 硬件参考。

V1.2 版本

V1.2 版本概述

V1.2 版本搭载 OV3640 DVP 图像传感器,使用传感器外部的 24 MHz 晶振提供 XCLK,不占用主机 GPIO,默认采集格式为 1024 × 768 UYVY。

模块 EEPROM 采用 AT24C02BS(GMIC),封装为 SOP-8。

V1.2 PCB 正面标识与接口

PCB 正面无器件,主要标有模块名称、PCB 版本号 V1.2 和日期。

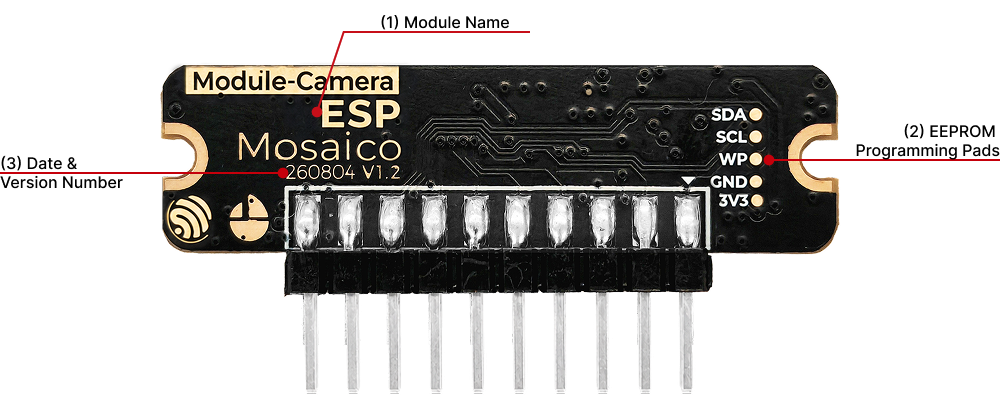

V1.2 摄像头模块 PCB 正面(点击放大)

V1.2 摄像头模块 PCB 正面(点击放大)

正面主要为丝印与测试焊盘,说明如下。

V1.2 版本 PCB 正面标识与接口

序号

主要组件

描述

1

模块名称丝印

标有 Module-Camera 和 ESP Mosaico,用于标识摄像头模块。

2

版本与日期丝印

标有 260804 V1.2,用于标识 PCB 日期与版本。

3

EEPROM 测试焊盘

标有 SDA、SCL、WP、GND 和 3V3,分别对应数据、时钟、写保护、地和 3.3 V 电源信号。

V1.2 PCB 反面组件

所有器件均布局在 PCB 反面,包括摄像头 FPC 连接器、24M 晶振、两颗闪光灯、摄像头状态指示灯(红色 LED)、AT24C02BS(GMIC) EEPROM(SOP-8 封装)及供电电路。

与 ESP-Mosaico 插接的排针采用夹板焊接工艺,焊点位于 PCB 正反两面。

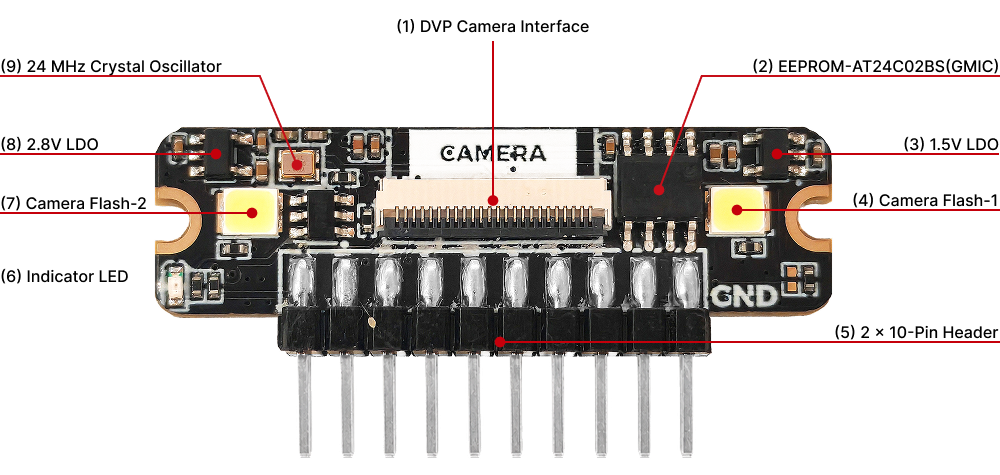

V1.2 摄像头模块 PCB 反面(点击放大)

V1.2 摄像头模块 PCB 反面(点击放大)

反面主要组件说明如下,位置以图中方向为准。

V1.2 版本 PCB 反面组件

序号

主要组件

描述

1

摄像头 FPC 连接器

位于中央,用于连接 OV3640 摄像头,传输图像数据、控制信号与电源。

2

AT24C02BS(GMIC) EEPROM

位于 FPC 连接器右侧,采用 SOP-8 封装;用于存储模块识别信息,左侧插槽的 7-bit 地址为 0x50。

3

1.5 V LDO

位于右上方,为摄像头提供 1.5 V 电源。

4

Camera Flash-1(闪光灯 1)

位于右侧,用于补光。由 GPIO34 控制,拉低亮起、拉高熄灭;应配置为开漏输出,防止主机关机掉电时短暂闪烁。

5

2 × 10-Pin Header(模块排针)

位于下方,采用夹板焊接工艺,焊点位于 PCB 正反两面;用于接入 BaseBoard 左侧 H2 插槽。

6

摄像头状态指示灯(红色 LED)

位于左下方,摄像头启动并工作时亮起,进入休眠 (sleep) 或关闭时熄灭。

7

Camera Flash-2(闪光灯 2)

位于左侧,用于补光,与闪光灯 1 共用 GPIO34 控制,电平与开漏输出要求相同。

8

2.8 V LDO

位于左上方,为摄像头提供 2.8 V 电源。

9

24 MHz 晶振

位于 FPC 连接器左上方,为 OV3640 提供 XCLK,不占用主机 GPIO。

V1.2 摄像头参数

V1.2 版本摄像头参数

参数

规格

模块 PCB 版本号

V1.2

图像传感器

OV3640

传感器类型与像素数

320 万像素 CMOS

传感器尺寸

1/4 英寸

像素尺寸

1.75 μm

镜头焦距

4.15 mm,定焦

光圈

F2.4

视场角

68°

适用场景

常规视觉采集

镜头畸变

<1%

默认输出格式

1024 × 768 UYVY

输出分辨率与帧率

1024 × 768 @ 30 FPS

支持的图像格式

RAW / YUV / RGB

自动图像控制

AEC(自动曝光控制)/ AGC(自动增益控制)/ AWB(自动白平衡)

V1.4 版本

V1.4 版本概述

V1.4 版本搭载 SC101IOT DVP 图像传感器,使用板载 20 MHz 晶振提供 XCLK,不占用主机 GPIO,默认输出格式为 1280 × 720 UYVY。

模块 EEPROM 采用 24C02S(XBLW),封装为 SOT23-5。

V1.4 PCB 正面标识与接口

PCB 正面无器件,主要标有模块名称、PCB 版本号 V1.4 和日期。

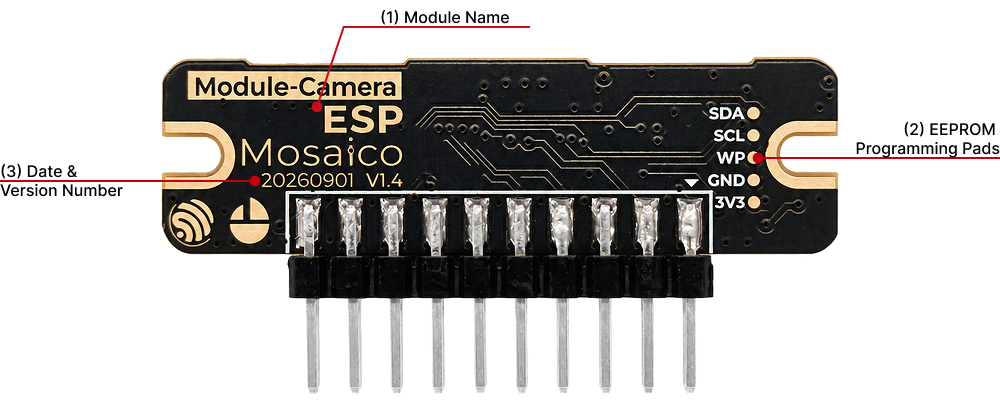

V1.4 摄像头模块 PCB 正面(点击放大)

V1.4 摄像头模块 PCB 正面(点击放大)

正面主要为丝印与测试焊盘,说明如下。

V1.4 版本 PCB 正面标识与接口

序号

主要组件

描述

1

模块名称丝印

标有 Module-Camera 和 ESP Mosaico,用于标识摄像头模块。

2

版本与日期丝印

标有 20260901 V1.4,用于标识 PCB 日期与版本。

3

EEPROM 测试焊盘

标有 SDA、SCL、WP、GND 和 3V3,分别对应数据、时钟、写保护、地和 3.3 V 电源信号。

V1.4 PCB 反面组件

所有器件均布局在 PCB 反面,包括摄像头 FPC 连接器、20M 晶振、两颗闪光灯、摄像头状态指示灯(红色 LED)、24C02S(XBLW) EEPROM(SOT23-5 封装)及供电电路。

与 ESP-Mosaico 插接的排针采用夹板焊接工艺,焊点位于 PCB 正反两面。

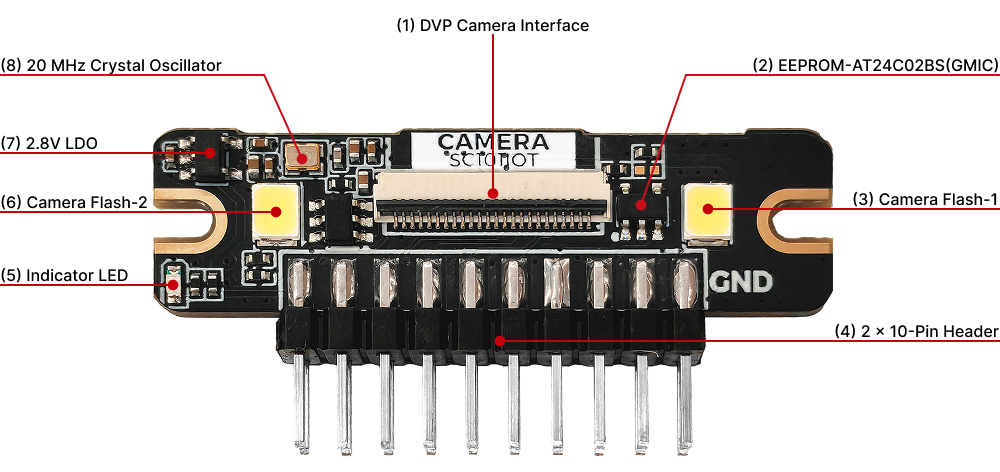

V1.4 摄像头模块 PCB 反面(点击放大)

V1.4 摄像头模块 PCB 反面(点击放大)

反面主要组件说明如下,位置以图中方向为准。

V1.4 版本 PCB 反面组件

序号

主要组件

描述

1

摄像头 FPC 连接器

位于中央,用于连接 SC101IOT 摄像头,传输图像数据、控制信号与电源。

2

24C02S(XBLW) EEPROM

位于 FPC 连接器右侧,采用 SOT23-5 封装;用于存储模块识别信息,左侧插槽的 7-bit 地址为 0x50。

3

Camera Flash-1(闪光灯 1)

位于右侧,用于补光。由 GPIO34 控制,拉低亮起、拉高熄灭;应配置为开漏输出,防止主机关机掉电时短暂闪烁。

4

2 × 10-Pin Header(模块排针)

位于下方,采用夹板焊接工艺,焊点位于 PCB 正反两面;用于接入 BaseBoard 左侧 H2 插槽。

5

摄像头状态指示灯(红色 LED)

位于左下方,摄像头启动并工作时亮起,进入休眠 (sleep) 或关闭时熄灭。

6

Camera Flash-2(闪光灯 2)

位于左侧,用于补光,与闪光灯 1 共用 GPIO34 控制,电平与开漏输出要求相同。

7

2.8 V LDO

位于左上方,为摄像头提供 2.8 V 电源。

8

20 MHz 晶振

位于 FPC 连接器左上方,为 SC101IOT 提供 XCLK,不占用主机 GPIO。

V1.4 摄像头参数

V1.4 版本的 SC101IOT 摄像头模块提供三个镜头版本,均支持手动对焦。下文中的版本 1、2、3 均指镜头版本,摄像头模块的 PCB 版本为 V1.4。其中,版本 2 和版本 3 的光学参数相同,外观和尺寸不同。

可通过型号丝印和橙色对焦环的外观识别镜头版本。版本 2 和版本 3 的型号丝印相同,需进一步通过外观区分:

  • 版本 1:型号丝印为 AS-AGTO8AI101D4-21。对焦环外缘带防滑齿,正面较平,中心露出的黑色镜头区域较小。

  • 版本 2:型号丝印为 AS-AGTO8AI101D4-21-V2.0。对焦环外缘圆滑,表面向中心内凹,呈漏斗形,中心镜头开口在三个版本中最小。

  • 版本 3:型号丝印为 AS-AGTO8AI101D4-21-V2.0。对焦环呈窄圆环,中心开口在三个版本中最大,可见较大面积的黑色内凹镜头罩。

三个版本的镜头外观如下图所示:

三个镜头版本外观示意图,从左至右依次为版本 1、版本 2、版本 3(点击放大)

镜头外观对比:从左至右依次为版本 1、版本 2、版本 3(点击放大)

备注

镜头高度会随手动对焦略有变化。各镜头版本的外形尺寸见 相关文档 中对应的规格书。

摄像头参数如下,详细信息请参阅 相关文档 中对应的模块规格书。

V1.4 版本摄像头参数

参数

规格

模块 PCB 版本号

V1.4

图像传感器

SC101IOT

传感器类型与像素数

100 万像素 CMOS

传感器尺寸

1/4.2 英寸

像素尺寸

2.9 μm

镜头焦距

版本 1:4.3 mm,支持手动对焦
版本 2、3:3.1 mm,支持手动对焦

光圈

版本 1:F2.4 (±5%)
版本 2、3:F1.8 (±5%)

视场角

版本 1:对角 (D) 52°,水平 (H) 46°,垂直 (V) 26°
版本 2、3:对角 (D) 79°,水平 (H) 73°,垂直 (V) 42°

适用场景

常规视觉采集

镜头畸变

版本 1:<0.5%
版本 2、3:<1.0%

默认输出格式

1280 × 720 UYVY

输出分辨率与帧率

1280 × 720 @ 30 FPS(8-bit,最大传输规格)

支持的图像格式

RAW / YUV422 / RGB

自动图像控制

AEC(自动曝光控制)/ AGC(自动增益控制)/ AWB(自动白平衡)

入门指南

本节适用于 V1.2 和 V1.4 版本。各版本的 PCB 外观、组件与参数请参阅 硬件版本。

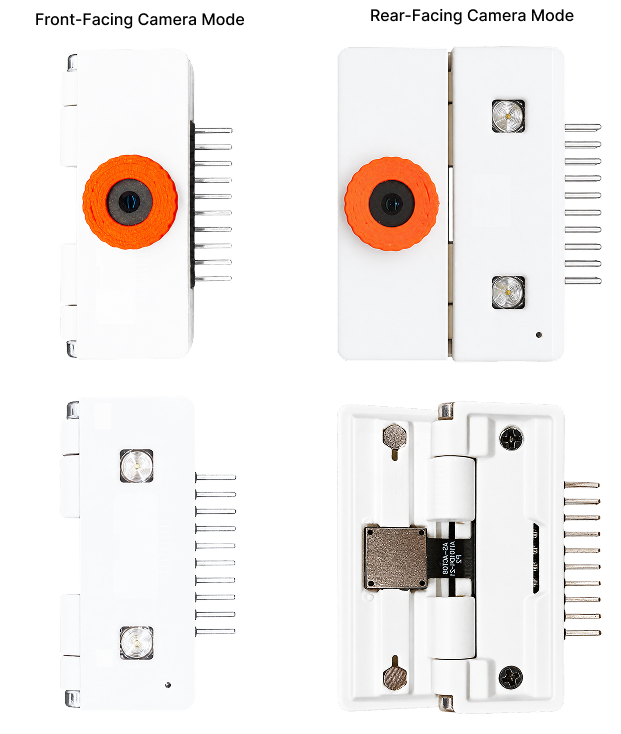

模块整体外观

摄像头模块采用翻转式设计,通过合拢或展开镜头所在的翻转部分,可在前摄与后摄状态之间切换。

下图左列为前摄状态,右列为后摄状态,每列上下两张分别展示该状态下模块的两侧外观。

  • 前摄状态(合拢,左列):镜头所在的翻转部分与模块主体合拢,整体外观紧凑。左上图为镜头侧,左下图为闪光灯侧,镜头与两颗闪光灯朝向相反。

  • 后摄状态(翻转展开,右列):镜头所在的翻转部分展开,镜头与两颗闪光灯朝向一致,可利用闪光灯为拍摄补光。右上图展示镜头与闪光灯,右下图展示另一侧的翻转连接结构。

摄像头模块前摄与后摄状态的两侧外观(左列:合拢前摄;右列:展开后摄;点击放大)

摄像头模块整体外观:左列为前摄状态(合拢),右列为后摄状态(翻转展开)(点击放大)

必备硬件

  • ESP-Mosaico(CoreBoard V1.0 或 V1.2)

  • ESP-Mosaico 摄像头模块

  • USB 数据线(支持数据传输)

  • 电脑(Windows、Linux 或 macOS)

安装说明

  1. 确认主机已关机或已关闭对外 3.3 V / 5 V 输出。

  2. 将摄像头模块按照“橘色镜头朝上,闪光灯朝下”方向插入主机 左侧 模块插槽 (H2),详情见 ESP-Mosaico 使用指南。

  3. 通过 Type-C 为 ESP-Mosaico 供电并开机。扩展 3.3 V / 5 V 仅在 GPIO60 置低时输出。

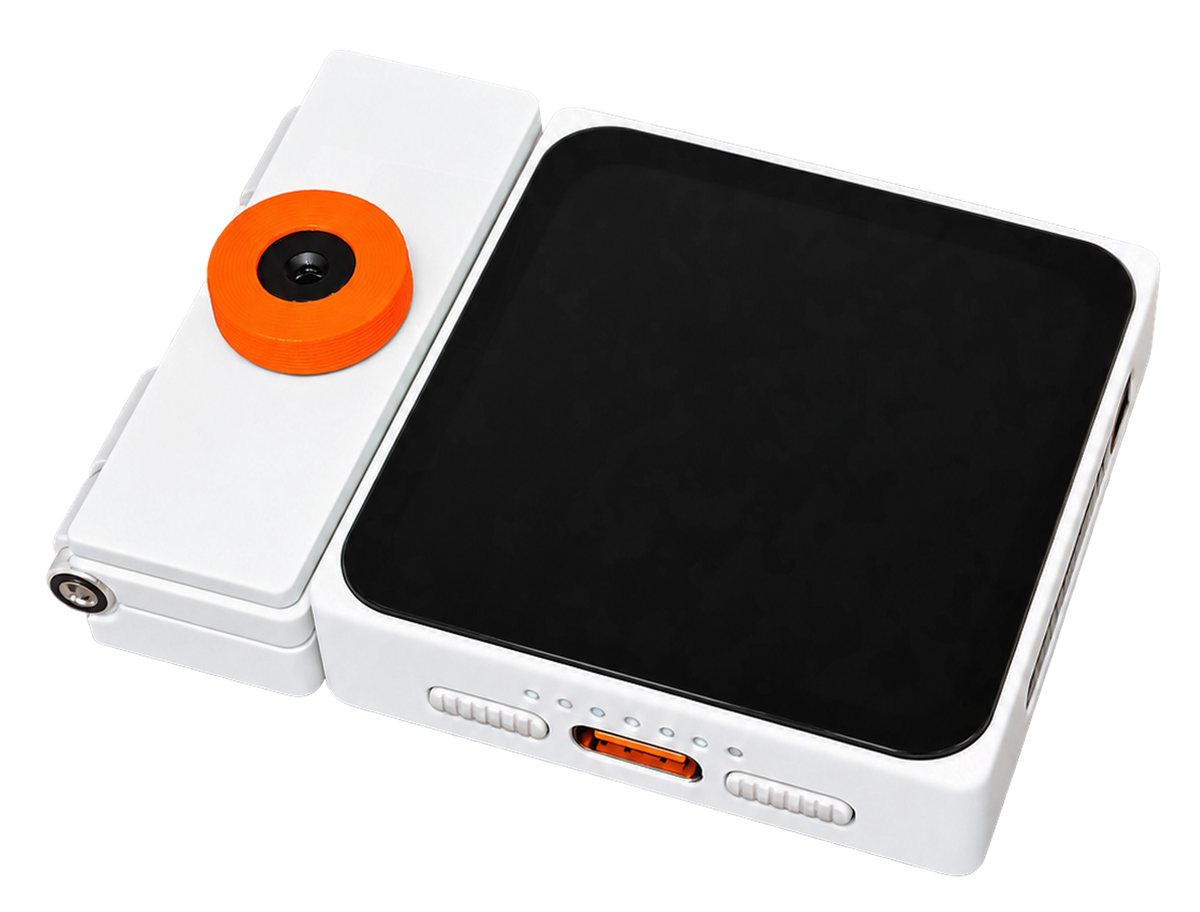

下图展示摄像头模块插接在 ESP-Mosaico 主体左侧模块插槽 (H2) 后的状态。安装时请对齐模块排针与插槽,确保连接牢固。

摄像头模块与 ESP-Mosaico 主体插接示意图(点击放大)

摄像头模块与 ESP-Mosaico 主体插接示意图(点击放大)

配套软件示例

摄像头模块提供以下配套示例,使用方法请参阅各示例的说明文档:

用户也可以使用 mosaico_module_camera 摄像头组件 开发自己的应用程序。

硬件参考

接口位置

摄像头模块通过 2 × 10P、2.54 mm 间距的模块排针接入 BaseBoard 左侧 H2 插槽。主机侧连接器定义见 ESP-Mosaico V1.2 的模块接口章节。

左侧模块接口电路图(点击放大)

左侧模块接口电路图(点击放大)

DVP 与控制管脚

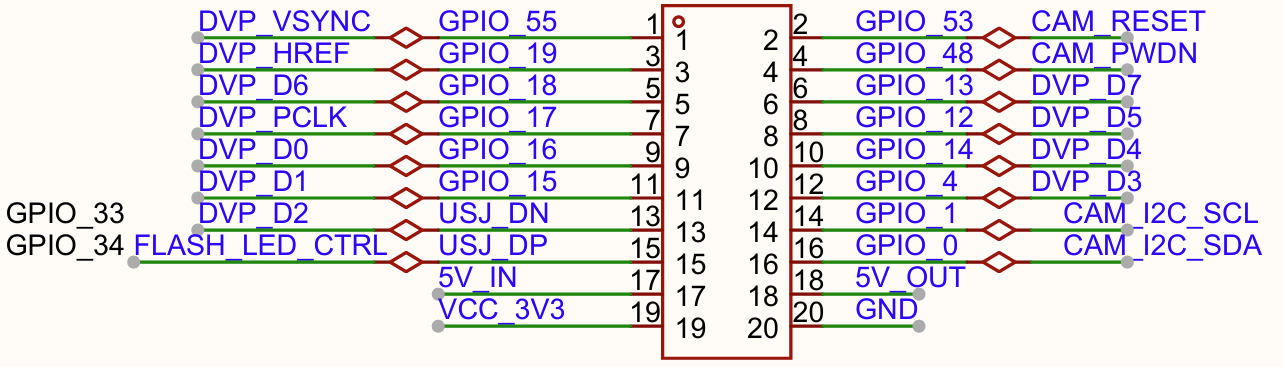

摄像头模块接口引脚分配图(点击放大)

摄像头模块接口引脚分配图(点击放大)

下表适用于 V1.2 和 V1.4 版本,所有引脚分配均相同。XCLK 由模块晶振提供,不通过左侧插槽的 GPIO 输出,频率见对应的 V1.2 版本 或 V1.4 版本 说明。

信号

GPIO

左侧插槽引脚

说明

DVP_D0

GPIO16

9

数据位 0

DVP_D1

GPIO15

11

数据位 1

DVP_D2

GPIO33

13

数据位 2;与 USB Serial/JTAG D- 复用

DVP_D3

GPIO4

12

数据位 3

DVP_D4

GPIO14

10

数据位 4;占用左侧 EEPROM 地址选择脚

DVP_D5

GPIO12

8

数据位 5

DVP_D6

GPIO18

5

数据位 6

DVP_D7

GPIO13

6

数据位 7

VSYNC

GPIO55

1

场同步

DE

GPIO19

3

数据有效

PCLK

GPIO17

7

像素时钟

RESET

GPIO53

2

Sensor 复位

PWDN

GPIO48

4

Sensor 掉电控制

FLASH

GPIO34

15

闪光灯;拉低亮起,拉高熄灭,应配置为开漏输出;与 USB Serial/JTAG D+ 复用,默认关闭

SCCB_SDA

GPIO0

16

Sensor / EEPROM 数据线

SCCB_SCL

GPIO1

14

Sensor / EEPROM 时钟线

VCC_3V3

19

3.3 V 供电(由 GPIO60 控制)

5V_OUT / 5V_IN

18 / 17

5 V 输出 / 输入

GND

20

地

I2C 与模块发现

  • 模块 EEPROM:型号与封装见各版本说明,左侧地址 0x50,板型 0x07 (MOSAICO_BOARD_TYPE_CAMERA)。

  • Sensor SCCB 与 EEPROM 共用扩展 I2C:SDA = GPIO0,SCL = GPIO1。CoreBoard V1.2 上该总线为对外 I2C1;V1.0 上与板载器件共享同一路 I2C。

  • 打开摄像头后,GPIO14 改为 DVP D4,左侧插槽 EEPROM 访问暂停,直到 mosaico_camera_del() / bsp_subboard_camera_release() 释放资源。

使用限制

重要

  • 仅左侧插槽 。插入右侧时,BSP 返回 ESP_ERR_NOT_SUPPORTED,不会配置 DVP。

  • GPIO33 / GPIO34 与板载 USB Serial/JTAG PHY 复用。占用摄像头后,左侧插槽的 USB Serial/JTAG 不可用;板载 Type-C USB-OTG 控制台不受影响。

  • 默认输出格式见对应版本的摄像头参数表。软件默认使用 4 个帧缓冲。取到的帧必须通过 mosaico_camera_return_frame() 归还,且在 mosaico_camera_restart() 前归还全部帧。

  • 模块上电后需等待板载 XCLK 稳定(BSP 默认约 20 ms)再访问 SCCB。
