ESP-Mosaico 多功能交互子板
本指南介绍 ESP-Mosaico 多功能交互子板 （Interaction Subboard）的硬件接口、安装方式与软件使用要点。该子板通过左右 2 × 10P 模块插槽接入，提供环境光、人体感应、红外发射、RGB LED 与按键 / 触摸输入。
备注
多功能交互子板可插入左侧（H2，EEPROM 0x50）或右侧（H1，EEPROM 0x51）插槽。右侧插槽相对左侧旋转 180° 安装。主板版本请参阅 ESP-Mosaico V1.2 或 ESP-Mosaico V1.0。
子板集成 GL5506 光敏电阻、AS312 人体感应、经 AO3400A 驱动的红外发射管、6 颗 WS2812（顶部 4 颗、按键下方 2 颗），以及两路可配置为机械按键或电容触摸的焊盘。板载 AT24C02 用于插槽发现，板型为 0x16。
本指南包括如下内容：
入门指南
组件介绍
下文先介绍正面视图及其主要组件，再介绍背面视图及其主要组件。
正面
多功能交互子板正面（点击放大）

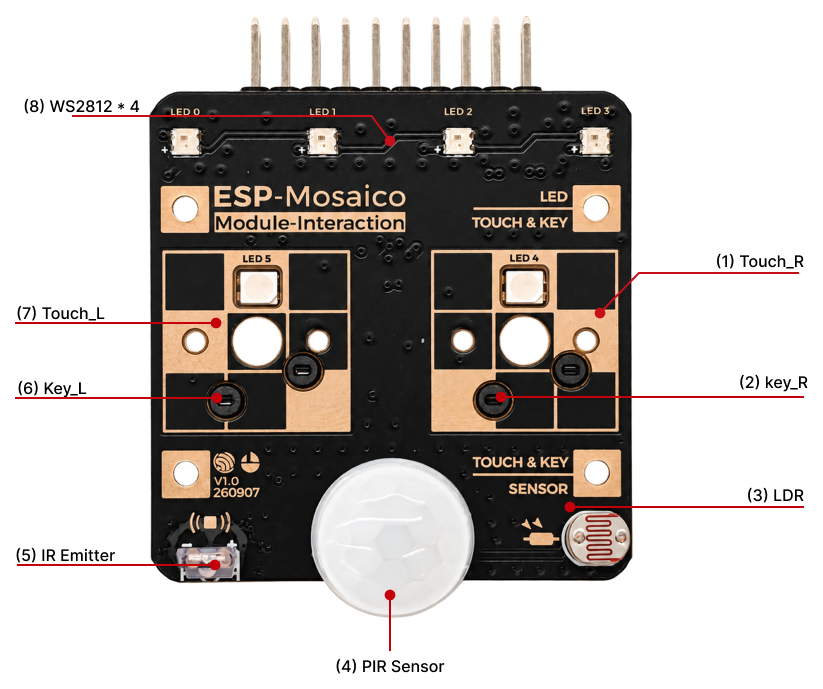

以下按图中标号，沿顺时针方向介绍正面主要组件。
序号 |
主要组件 |
描述 |
|---|---|---|
1 |
Touch_R |
右侧触摸焊盘，可作电容触摸通道。 |
2 |
key_R |
右侧机械按键，低电平有效。 |
3 |
LDR |
GL5506 光敏电阻，经 ADC 采集环境光。 |
4 |
PIR Sensor |
AS312 人体感应 (PIR) 传感器，输出运动检测电平。 |
5 |
IR Emitter |
红外发射管，经 AO3400A 驱动，默认 NEC、38 kHz 载波。 |
6 |
Key_L |
左侧机械按键，低电平有效。 |
7 |
Touch_L |
左侧触摸焊盘，可作电容触摸通道。 |
8 |
WS2812 × 4 |
顶部 LED0–LED3，共 4 颗可编程 RGB LED，单线控制。 |
背面
多功能交互子板背面（点击放大）

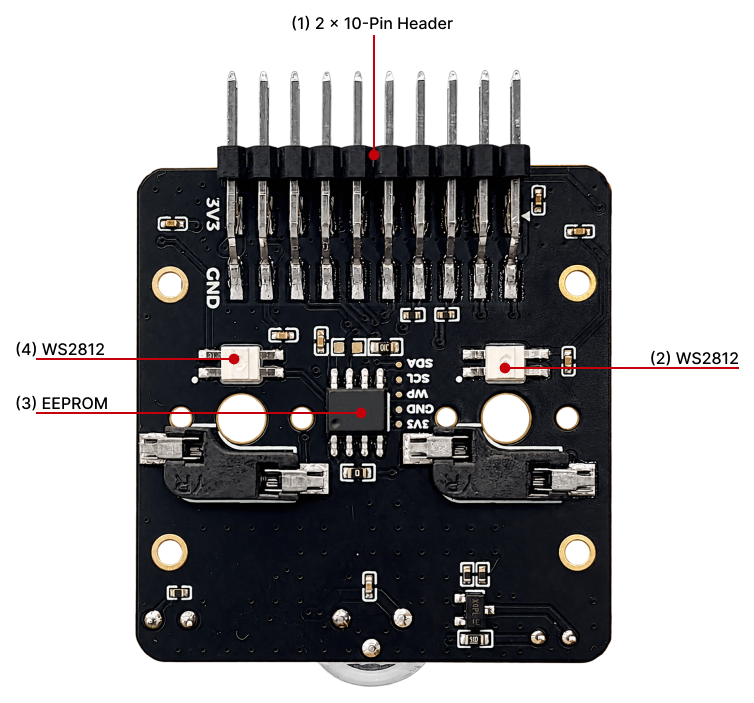

以下按图中标号介绍背面主要组件。
序号 |
主要组件 |
描述 |
|---|---|---|
1 |
2 × 10-Pin Header（模块排针） |
2 × 10P、2.54 mm 间距，对接 BaseBoard 左右模块插槽。 |
2 |
WS2812 |
图中右侧的可编程 RGB LED。 |
3 |
EEPROM |
AT24C02 模块 EEPROM。左槽地址 0x50，右槽地址 0x51，板型 0x16。 |
4 |
WS2812 |
图中左侧的可编程 RGB LED。 |
开始使用
必备硬件
ESP-Mosaico（CoreBoard V1.0 或 V1.2）
ESP-Mosaico 多功能交互子板
USB 数据线（支持数据传输）
电脑（Windows、Linux 或 macOS）
安装说明

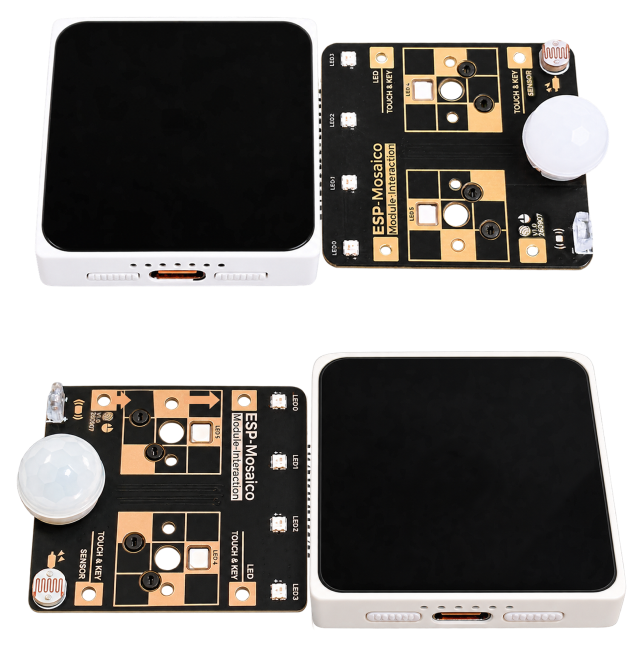

多功能交互子板与主机的连接方向（点击放大）
确认主机已关机或已关闭对外 3.3 V / 5 V 输出后，将子板插入左侧或右侧模块插槽。插入右侧时请按 180° 方向安装。
通过 Type-C 为 ESP-Mosaico 供电并开机。扩展 3.3 V / 5 V 仅在 GPIO60 置低时输出。
开机后，主机通过板载 EEPROM 识别交互子板（板型 0x16）。未写入该信息的子板不会被识别。
使用说明
识别成功后，屏幕会为每个已插入的插槽提供功能入口，可在环境光 (LDR)、人体感应 (PIR)、红外发射 (IR)、RGB 灯 (LED)、按键 (Key) 与触摸 (Touch) 之间切换。左右插槽可以同时使用，功能互不影响。
硬件参考
插槽与发现
ESP-Mosaico 通过 EEPROM 地址区分左右插槽：
插槽 |
EEPROM 地址 |
说明 |
|---|---|---|
Left（ |
0x50 |
地址选择 GPIO14，低电平 |
Right（ |
0x51 |
地址选择 GPIO39，高电平；相对左侧旋转 180° 安装 |
模块 I2C 使用扩展接口 SDA / SCL（GPIO0 / GPIO1）。CoreBoard V1.2 上该总线为对外 I2C1；V1.0 上与板载器件共享同一路 I2C。
左右插槽管脚
下表给出多功能交互子板在左右插槽上的信号对应关系。
信号 |
左侧 GPIO |
右侧 GPIO |
说明 |
|---|---|---|---|
LDR |
GPIO53 |
GPIO46 |
GL5506 光敏电阻 ADC |
IR |
GPIO48 |
GPIO47 |
红外发射驱动（AO3400A） |
KEY_L / Touch |
GPIO13 |
GPIO11 |
左键或触摸通道 |
KEY_R / Touch |
GPIO12 |
GPIO10 |
右键或触摸通道 |
PIR |
GPIO4 |
GPIO5 |
AS312 人体感应输入 |
WS2812 |
GPIO15 |
GPIO38 |
6 颗 RGB LED 数据线 |
SDA |
GPIO0 |
GPIO0 |
模块 I2C / EEPROM |
SCL |
GPIO1 |
GPIO1 |
模块 I2C / EEPROM |
VCC_3V3 |
插槽 Pin19 |
插槽 Pin19 |
3.3 V 供电（由 GPIO60 控制） |
5V / GND |
插槽 Pin17 / 18 / 20 |
插槽 Pin17 / 18 / 20 |
5 V 输入输出与地 |
主机侧连接器定义见 ESP-Mosaico V1.2。
左侧模块接口电路图（点击放大）
右侧模块接口电路图（点击放大）
外设说明
光敏电阻 (LDR)
GL5506 经 ADC 采样，读数以 0–100 表示环境明暗，可用于指示或调节 LED 亮度。
人体感应 (PIR)
AS312 输出运动检测电平。检测到人体活动时，界面对应状态会点亮。
红外发射 (IR)
红外 LED 经 AO3400A 驱动，发送 NEC 红外码（8-bit 地址与命令），载波 38 kHz。
WS2812
子板共 6 颗 WS2812，可单独或一起设置颜色，并限制亮度。
按键与触摸
KEY_L / KEY_R 共用同一对焊盘，可作按键或触摸：
按键：机械按下，对地有效。
触摸：手指触摸焊盘即可触发，按下按键同样会触发。
电源
子板由主机扩展接口的 VCC_3V3 供电，该电源仅在 GPIO60 置低时输出。CoreBoard V1.2 的对外 3.3 V 由独立 DCDC 产生，与内部 MCU 供电隔离。
