功能介绍

USB 桥接器的工作模式

ESP-Prog-2 基于 ESP32-S3 芯片在计算机和目标芯片之间建立桥接。它可以模拟 USB 复合设备,通过 USB 转 UART 桥接,实现计算机与目标芯片的串口数据收发。或通过 JTAG 桥接,实现计算机与目标芯片之间双向传输 JTAG 通信。

通讯接口

  • Program 接口

Program 接口

Program 接口(点击放大)

  • JTAG 接口

    用户板上 JTAG 接口管脚设计应如下图。

JTAG 接口

JTAG 接口(点击放大)

  • 防呆设计

    ESP-Prog-2 接口使用牛角座连接器 (DC3-6P/DC3-10P),具有防反接功能。建议用户使用同类型的连接器,如 FTSH-105-01-S-DV-*DC3-*P

    备注

    由于排线具有方向性,ESP-Prog-2 的每个接口都与排线一一对应,如果使用不配套的排线会导致接错接口,所以请使用官方提供的排线。

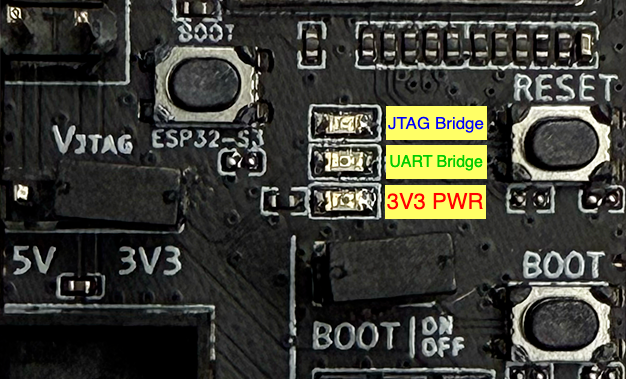

LED 状态指示灯

  • 当系统的 3.3 V 电源通电时,红色 LED 灯亮起;

  • 当ESP-Prog-2通过USB 转 UART 桥接时,绿色 LED 灯亮起;

  • 当ESP-Prog-2通过 JTAG 桥接时,蓝色 LED 灯亮起。

LED 状态

LED 状态(点击放大)

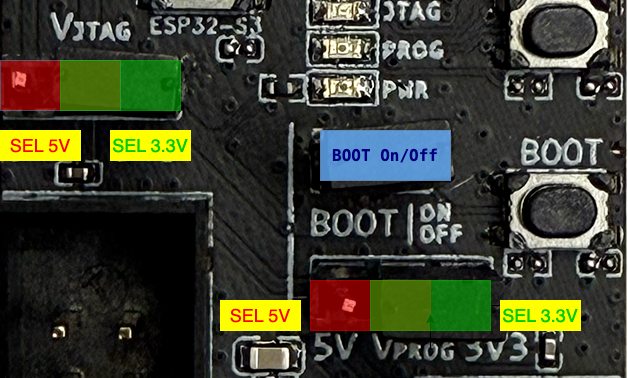

排针

  • 接口电源选择排针

    标出的排针是每个接口的电源输入管脚。与 5 V 连接时,接口的电源输出为 5 V;与 3.3 V 连接时,接口电源输出则为 3.3 V。

  • BOOT On/Off 排针

    乐鑫芯片的 Boot 模式选择管脚在芯片上电后,可作为正常 GPIO 使用。为了防止 ESP-Prog-2 影响你的开发板上 BOOT 管脚的正常使用,可手动控制 BOOT 信号的通断。

排针

排针(点击放大)

有关本开发板的更多设计文档,请联系商务: sales@espressif.com
