LLM 方案介绍

[English]

LLM 方案综述

方案特点：

• ChatGPT 等大模型的崛起带动了全球 AI 热潮，云平台智能化升级，AI 技术不断渗透各行各业。乐鑫科技凭借开放、共享和生态化的智能硬件平台，构建了坚实的技术基础。

• 乐鑫提供语音、视觉大模型的方案参考，从低成本 C3，旗舰 S3、高性能 P4 和双频 C5 都有相应的方案展示。

• 乐鑫还正在进行大语言模型私有化部署，为后续客户产品的加速落地提供有力支持。

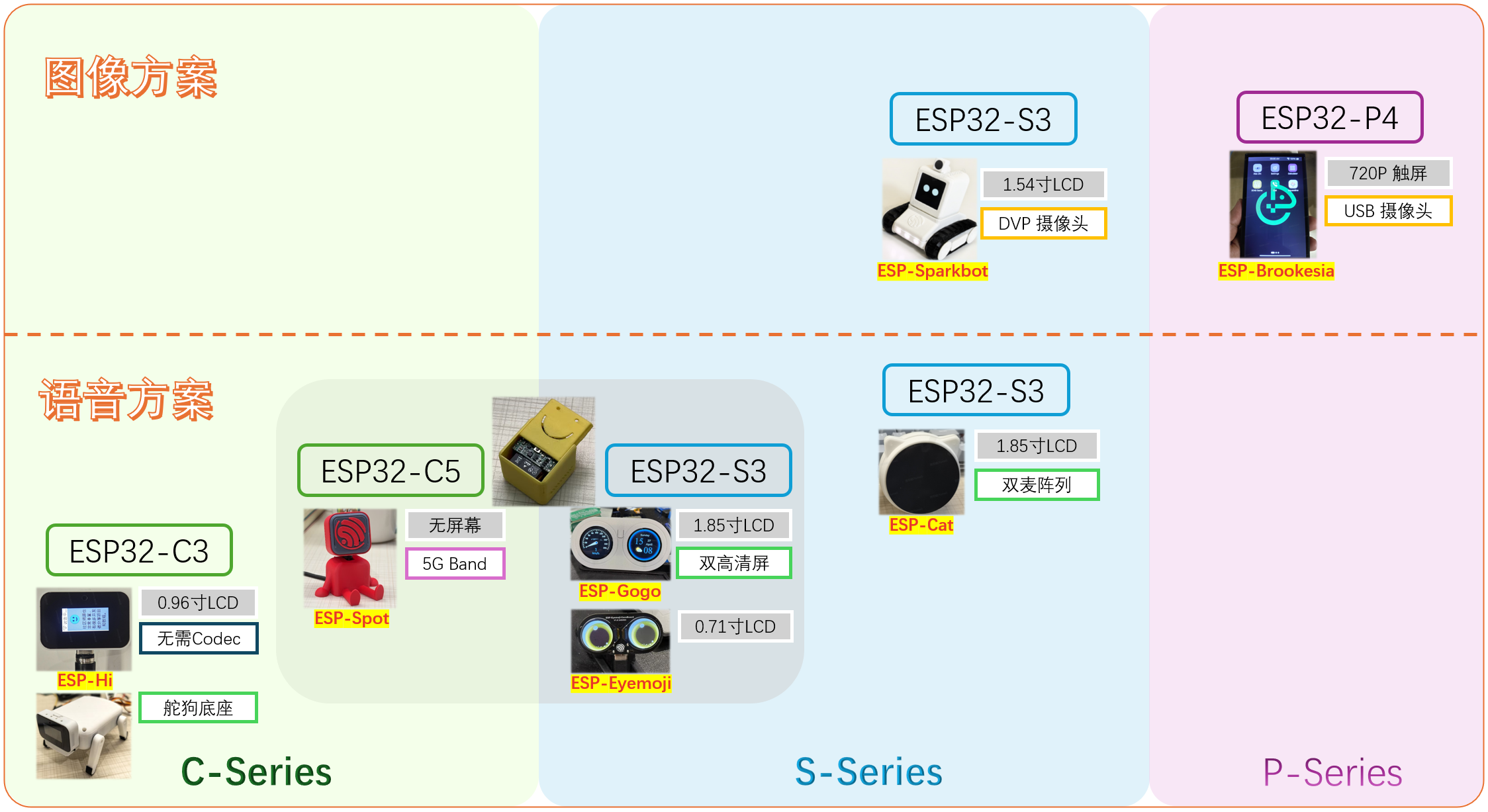

方案总览图：

语音方案详情

语音方案产品矩阵

定位	C 系列 (ESP32-C3/C5)	S 系列 (ESP32-S3)
入门级	ESP-Hi - 0.96” 160 * 80 LCD - 无需 Codec
性价比	ESP-Spot - 无屏幕 - 5G Band	ESP-Gogo & ESP-Eyemoji 1.85” 360*360 & 0.71” 160 * 160 LCD 双高清屏
高性能		ESP-Cat - 1.85” 360*360 LCD - 双麦阵列

图像方案详情

图像方案产品矩阵

定位	S 系列 (ESP32-S3)	P 系列 (ESP32-P4)
性价比	ESP-Sparkbot - DVP VGA/720p 摄像头 - 1.54” 240*240 LCD	ESP-Brookesia - USB 摄像头 - 720P 触屏

芯片特性对比

ESP32-S3 vs ESP32-C3 vs ESP32-C5 LLM 应用选型对比

特性	ESP32-S3	ESP32-C3	ESP32-C5
推荐场景	多模态交互，带显示语音视觉终端	高性价比轻量化边缘应用	5G 优势场景：抗干扰、配网兼容性
语音	多麦克风，支持 AEC 回声消除	单麦克风方案，基础采集	单麦克风方案，基础采集
显示	多种显示方案 & 复杂界面交互	IO 资源较少，显示方案受限	IO 资源略多于 C3，显示方案受限
摄像头	支持 SPI / DVP / USB 摄像头	仅支持 SPI 摄像头	仅支持 SPI 摄像头
触摸	内置 Touch 传感器	无 Touch，需外接触摸芯片	无 Touch，需外接触摸芯片
内存	最大 512KB SRAM + PSRAM 支持	400KB SRAM	最大 384KB SRAM + PSRAM 支持
本地 AI 能力	向量计算指令 + 神经网络加速器	支持轻量级模型	支持轻量级模型

LLM 方案产品矩阵总览

类别	方案详情
云平台对接	RainMaker & Matter： - 提供云平台快速接入能力
云服务器	MCP & 多平台接入 & 离线部署： - 支持多种云服务和私有化部署方案
软件框架	ESP-Brookesia： - 提供完整的软件开发框架支持
应用方案	音频 & 图像方案： - 提供多种芯片与细化场景选择 AI 赋能： - ESP-PDD：MIC/SPK/LCD 小型模块便于现有产品快速升级、评估 - AT 指令：简单快速集成

流程架构介绍：

ESP 芯片作为端侧，主要实现数据采集、初步处理和传输，由于处理性能限制，LLM 相关的处理还是依赖云端服务器。以下是系统的整体架构：

端侧与云端任务分工

端侧任务	云端任务
- 数据采集与初步处理：通过乐鑫芯片实现语音、图像数据的实时采集和初步处理； - 本地 AI 模型推理：部署轻量级模型，实现离线或低延迟处理； - 实时传输：利用全双工 RTC 协议，确保数据及时传输至云端。	- 大模型训练与深度分析：对采集数据进行复杂运算，提供智能决策支持； - 算法更新与优化：云端计算资源用于模型迭代，实时反馈给端侧； - 远程升级与维护：通过 OTA 等方式，实现系统的持续更新与维护。

私有化部署价值：

• 可加速测试，提高稳定性

• 结合嵌入式设备，可实现低延迟、高隐私的智能家居体验

• 下游企业可通过购买全套部署方案，快速集成智能交互能力，降低技术门槛并缩短产品落地周期

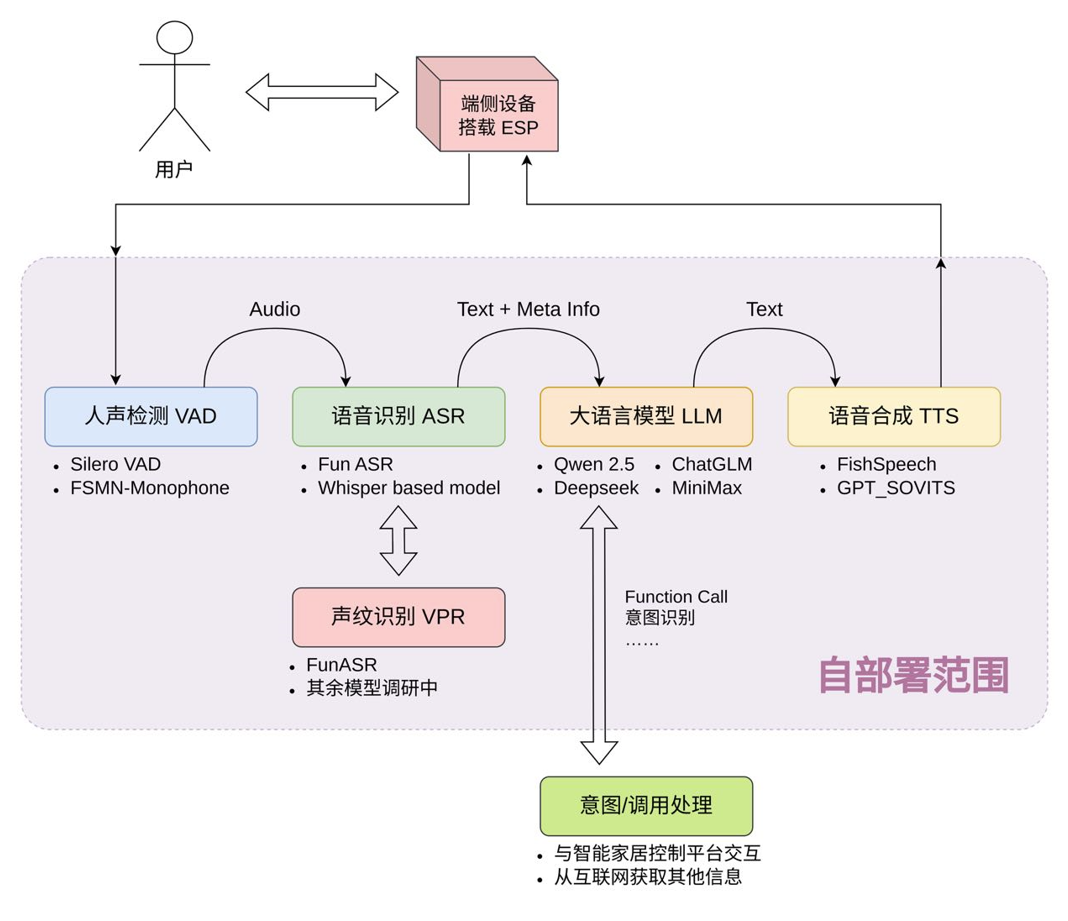

私有化部署架构：

LLM 常见应用场景

LLM 常见应用场景分类

应用场景	产品形态	推荐方案
毛绒/桌宠玩具	- 有屏：支持表情/互动显示 - 无屏：纯语音、动作交互	- ESP-Eyemoji：萌趣表情，语音互动 - ESP-Spot：轻巧无屏，支持手势
智能音箱	- 单麦：近场交互 - 双麦：音源定位	- ESP-Hi：超低成本单麦方案 - ESP-Cat：双麦阵列，远场唤醒
车载应用	- 单屏：驾驶信息、萌眼表情显示 - 双屏：驾驶信息、双眼表情显示	- ESP-Cat：单屏语音交互 - ESP-Gogo & ESP-Eyemoji：双屏语音交互
现有产品赋能 AI	SPK/MIC/LCD 小型模块	- ESP-PDD：快速 AI 产品成型/评估 - AT 指令：简单快速集成

ESP-Spot

• ESP-Spot：ESP-Spot 是一款基于 ESP32-S3 / ESP32-C5 的 AI 动作语音交互核心模块，专注于语音交互、AI 感知与智能控制。它不仅有离线语音唤醒、AI 对话等功能，而且可以通过 ESP32-S3 自带的触摸/接近感应外设实现玩偶触摸感知，同时设备内置加速度传感器，可以识别姿态与动作，从而实现更丰富的交互。

相关链接：

• 嘉立创：https://oshwhub.com/esp-college/esp-spot

• 相关视频：https://www.bilibili.com/video/BV1ekRAYVEZ1/?share_source=copy_web&vd_source=819d03f30389b111c508986ee27e0332

特性：

• 无屏方案，主打语音和动作交互

• 成本低，无显示屏

• 可扩展面板为双屏 ESP-Gogo 与 ESP-Eyemoji

• S3/C5 双适配，可推 C5 5GHz

ESP-SparkBot

• ESP-SparkBot：ESP-SparkBot 基于 ESP32-S3，融合语音交互、图像识别与多媒体娱乐，可变身遥控小车、玩转本地 AI，支持大模型对话、实时视频传输和高清视频投屏，性能强大，乐趣无限！

相关链接：

• 嘉立创：https://oshwhub.com/esp-college/esp-sparkbot

• 相关视频： - ESP32 大模型 AI 桌面机器人 - ESP32 对接豆包大模型【 RTC 连续对话】 - DeepSeek 语音对话机器人：用 ESP32 体验高质量 AI 对话

ESP-Hi

• ESP-Hi：ESP-Hi 是基于 ESP32-C3 的高集成度 AI 语音方案，使用 ESP32-C3 自带的 ADC 作为麦克风采集设备，使用 I2S PDM 直接作为音频输出，实现低板级物料成本。

描述：

• 高集成度：使用 ESP32-C3 自带的 ADC 作为麦克风采集设备。使用 I2S PDM 直接作为音频输出，从而实现不需要外接 CODEC 芯片。实现低板级物料成本。

• 低资源占用：音频收发仅占用了 4 个 IO 口，仅使用很少的 CPU 和内存，预留了充足的资源供应用开发。

• 多种交互方式：带有屏幕和 LED 指示灯，支持按键、摇晃、语音唤醒。

相关链接：

• 代码仓库：正在更新

• 相关视频：https://www.bilibili.com/video/BV1BHJtz6E2S/

特性：

• 目前板级物料成本最低的 AI 语音方案

• C3 唤醒词轻量模型，支持离线唤醒

ESP-P4 Phone

• ESP-P4 Phone：基于 ESP32-P4 的手持带屏设备方案，结合 ESP-Brookesia 提供的 Phone UI 功能，实现类似安卓系统的效果。

硬件：

• 主控：ESP32-P4

• Wi-Fi：ESP32-C6

• LCD & Touch：720P MIPI-DSI ILI9881 & GT911

• Audio：8311

• Type-C：USB2.0

相关链接：

• 代码仓库：https://gitlab.espressif.cn:6688/ae_group/tools/esp-dev-tools/-/tree/feat/embedded_world_demo?ref_type=heads

• 相关视频：待补充

特性：

• 720P 高分辨率触摸屏

• “ESP32-C6 + ESP-Hosted” Wi-Fi 方案

• 类安卓系统效果，提供通用功能（如配网）App

ESP-Cat

• ESP-Cat：豆包定制版 AI 音响，支持双麦声源定位的可充电圆屏设备，搭配转台可以转动方向，具有 touch 和电池功能。

硬件：

• ESP32-S3

相关链接：

• 相关视频：正在更新

LLM 硬件方案汇总

拾音方案对比表

方案编号	方案类型	占用资源	成本	效果与推荐应用场景
1	数字麦克风（MSM261S4030H0R 等）	1 路 I2S（3 引脚）	高	接线简单 不能实现回声消除 适合 DIY / 板面积受限场景
2	专用音频 ADC + 模拟麦克风（ES7210）	1 路 I2S + 1 路 I2C（5 引脚）	中高	多麦克风场景推荐使用
3	CODEC + 模拟麦克风（ES8311 等）	1 路 I2S + 1 路 I2C（5 引脚）	中	成本低 效果好 推荐使用
4	内部 ADC + 运放 + 模拟麦克风	1 路内部 ADC（1 引脚）	最低	最低成本的拾音方案 满足基本的拾音需求

发声方案对比表

方案编号	方案类型	占用资源	成本	效果与推荐应用场景
1	I2S 数字功放（MAX98357A 等）	1 路 I2S + 1 个 PA 控制（4 引脚）	中	效果好但无音量调节 适合仅需发声的产品
2	CODEC + 模拟功放（ES8311 + NS4150）	1 路 I2S + 1 路 I2C + 1 个 PA 控制（6 引脚）	低	成本与效果最优 推荐在 AI 音频中使用
3	I2S PDM + 模拟功放（NS4150）	2 个 I2S 引脚 + 1 个 PA 控制（3 引脚）	最低	成本最低但占用 CPU 资源 适合成本敏感场景

上述几种音频方案可自由搭配使用，但是如果客户处于设计阶段，考虑到成本与性能仅推荐以下方案：

语音方案推荐对比表

分类	类型描述	方案特点	推荐硬件	参考开发板
最优成本	模拟麦 + OPA 内置 ADC 采集音频 + I2S PDM 输出	单麦克风拾音，单声道播放 实现基础的声音采集与播放 最少 IO 占用 适合近距离对话，低成本应用	ESP32-C3 / ESP32-C5	ESP-HI
平衡之选	单麦克风 + 外置编解码一体芯片（如 ES8311）	支持回声消除 不错的单麦克风拾音效果 性能与成本平衡	ESP32-S3 / ESP32-P4 / ESP32-C5	ESP32-P4-Function-EV-Board
最佳性能	多麦克风 + 外置解码器 + 外置音频 ADC 芯片（如 ES8311 + ES7210）	支持远场语音唤醒 支持回声消除、噪声抑制 适合高性能语音应用	ESP32-S3 / ESP32-P4	ESP32-S3-Korvo-2

AI 视觉硬件方案对比表

接口类型	摄像头性能	支持芯片	参考开发板	特点
SPI	低分辨率图像（最大 320×240）	ESP32-S3 / ESP32-C5 / ESP32-C3	ESP32-S3-EYE	接口简单，适合初学者 成本最低 帧率和分辨率受限 多用于图像识别、简单检测
DVP（并口）	低至中等分辨率（如 VGA、720p）	ESP32-S3 / ESP32-P4	ESP32-S3-EYE	接口较老但成熟 可支持基本视频流 资源占用较高（需大量 GPIO） 成像质量中等，适合中等视觉任务
USB	低到高分辨率（取决于 USB 摄像头）	ESP32-S3 / ESP32-P4	ESP32-S3-USB-OTG	使用 UVC 摄像头即插即用 支持高分辨率、高帧率 软件支持复杂（需要 USB Host 能力） 适合对图像质量要求较高的应用
MIPI CSI	高分辨率图像（如 1080p、4K）	ESP32-S3 / ESP32-P4	ESP32-P4-Function-EV-Board	高带宽、低功耗 硬件要求高（需 MIPI PHY） 支持高清、低延迟图像采集 适合边缘 AI、视觉分析、识别场景

综上：ESP32-C3 / ESP32-C5 仅支持 SPI 接口的摄像头，目前适配了 BD3901 摄像头。ESP32-S3 如有清晰度要求，首先推荐 DVP 摄像头，ESP32-P4 首先推荐 MIPI 摄像头。

边缘 AI 信息分享

1. 语音能力增强

   • 唤醒词支持相关仓库参考： - HIESP - nihaoxiaozhi

   • TTS 支持低成本定制唤醒词（预计五月底发布）

2. 视觉能力提升

   • 支持本地运行 YOLO 模型

   • 可实现基础目标检测功能

3. 接入大模型示例

   • 豆包大模型 LLM 方案

   • 百度 DuerOS 3.0 云端

   • 语音识别和语音合成库

   • 对应文档说明
