Matter 二维码生成工具

[English]

Matter 二维码生成工具 能够生成、配置和打印二维码，这些二维码用于乐鑫 Matter 设备的配网。该工具集成 BarTender 软件以设计和打印标签。通过 Matter 二维码生成工具，用户可灵活配置标签模板、打印机选择和数据源，满足多种场景的二维码生成和打印需求。同时，该工具支持在局域网环境下与镭雕机适配以便于集成。

下载地址：Matter 二维码生成工具

软件目录结构

Matter 二维码生成工具的目录结构如下：

  • bartender：存放调用库依赖文件

  • configure：存放工具配置文件

  • data_output：存放数据输出临时文件

  • data_source：存放本地打印时的数据文件

  • files：存放打印模板文件及扫描板固件

  • esp_printer_main.exe：主程序

../../_images/dir.png

工具主界面（点击放大）

准备工作

安装 BarTender

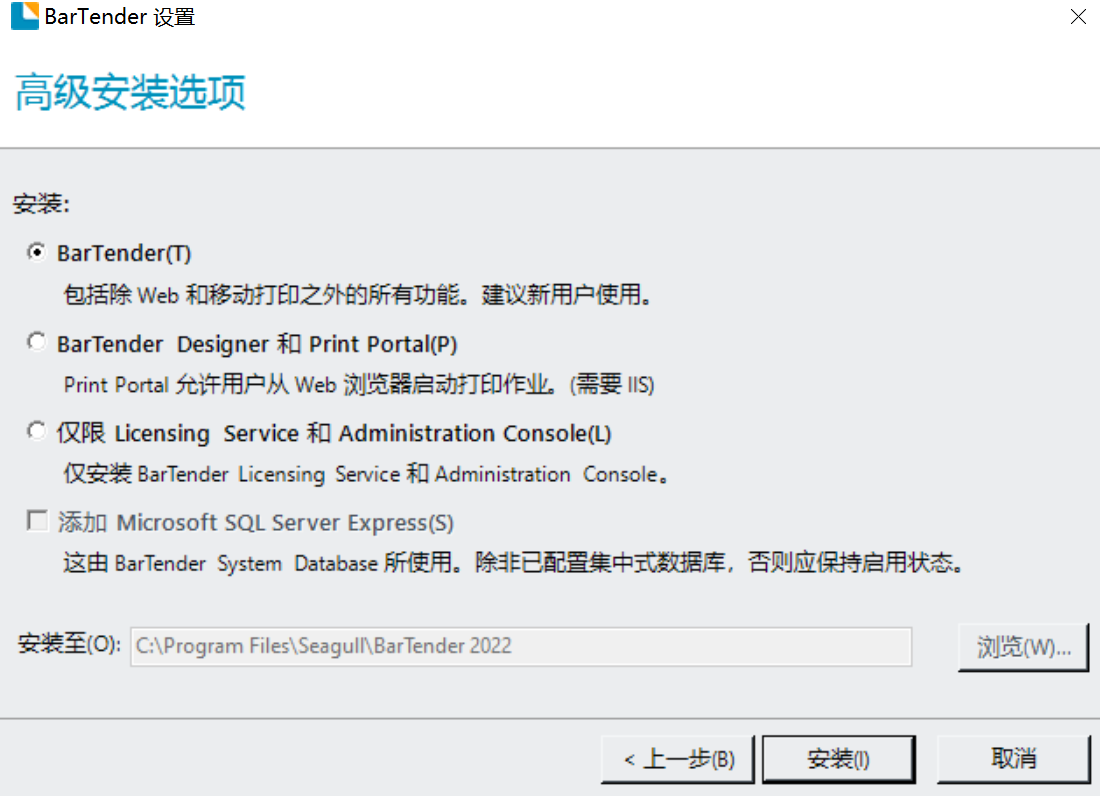

BarTender 是乐鑫 Matter 二维码生成工具的中间件。目前，Matter 二维码生成工具仅支持 BarTender 2022 和 2016 64 位版本。安装时，注意选择默认路径，模块仅选择 BarTender Designer 即可。

../../_images/bar_1.png

模块选择（点击放大）

具体安装流程参考 附录二：BarTender (2022) 安装示例。

编辑标签模板

标签模板用于定义打印出的标签内容及格式，使用 BarTender 软件编辑。乐鑫 Matter 二维码生成工具使用的默认标签模板参见 \files\matter 目录。如需更改默认模板的字体、标签尺寸、标签布局，可自行编辑模板。

注意：

  • 不可更改模板文件名。

  • 未和数据源绑定的元素，例如图片，方框等，可随意增删。

  • 不可增删具名数据源。

../../_images/bar_val.png

模板内具名数据源（点击放大）

  • 打印界面中的示例仅为静态图像，你的更改不会显示在界面上。

工具配置

配置文件位于 configure/config.conf，可使用记事本打开并进行编辑。

主项

子项

可选值

说明

facConfig

rssiLimit

建议 -30 ~ -80

周围待打印产品信号强度达到此阈值时，方可被扫描

getMacType

[devboard, scan]
提供两种录入设备信息的方式：

  • devboard：通过扫描板接收蓝牙广播来获取 MAC

  • scan：直接使用扫描枪获取设备信息

print_enable

[0, 1]
控制打印机启用状态：

  • 0：仅获取信息，不启动打印功能

  • 1：打印标签

SerialConfig

devPort

COM*

扫描板串口号

devBaud

115200

扫描板波特率

v2_scanboard（仅用于 V2 类型扫描板）

scan_timeout

默认为 10

扫描超时时间

case_command

2

固定值

bartender

version

[2022, 2016]

BarTender 软件版本 1
1

目前仅支持 2016 及 2022 版本。

开始打印

工具界面

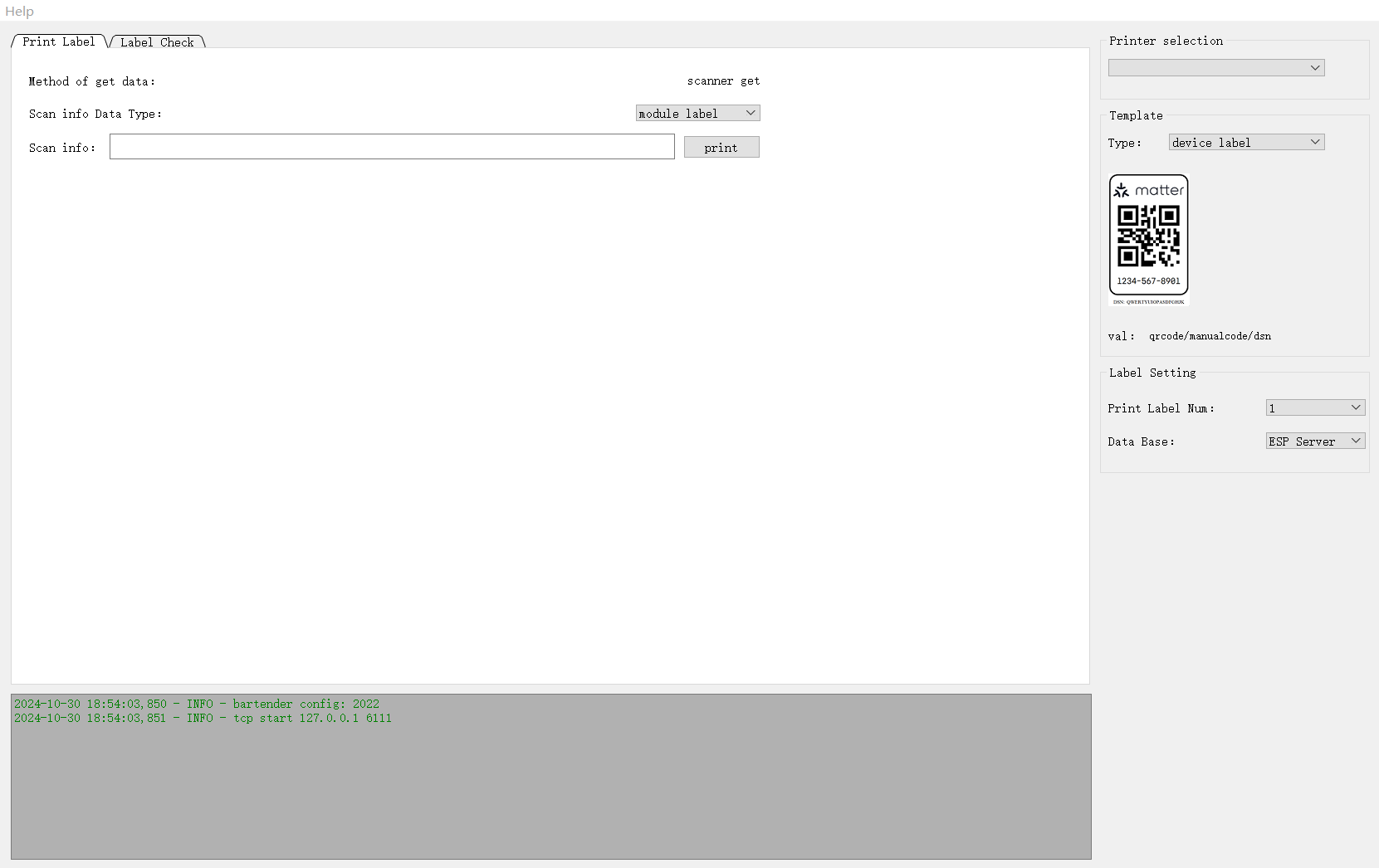

../../_images/ui_main.png

高级选项（点击放大）

界面配置说明

  • Printer selection：默认显示系统打印机，可根据需要选择对应打印机

  • Template ：选择打印使用的模板文件

  • Method of get data: 设备信息的获取方式

    • Scanner get: 使用扫码枪

      • Scan info Data Type: 扫码枪扫描内容的格式

        • Module label: 乐鑫模组屏蔽盖二维码

        • Device label：已打印出的设备标签

        • MAC：乐鑫产品的 MAC 地址

    • BLE Broadcast: 使用扫描板

  • Print Label Num: 执行打印时，打印此数量的标签。目前最大打印数量为 6

  • Data Base：数据源

    • ESP Server: 从乐鑫服务器获取二维码数据

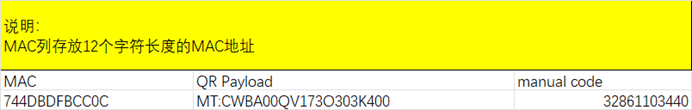

    • Local excel：从本地的表格中查询数据，并按格式要求复制到 data_source/matter_qrcode_data.xlsx 中。数据按如下格式存放:

      ../../_images/xlsx_data.png

      数据存放样式

    • Scanner data：从扫描数据中获取信息（目前仅 Cyprus 方案支持此配置，因为其设备广播信息自带 MAC 及二维码信息）。

常见打印方式

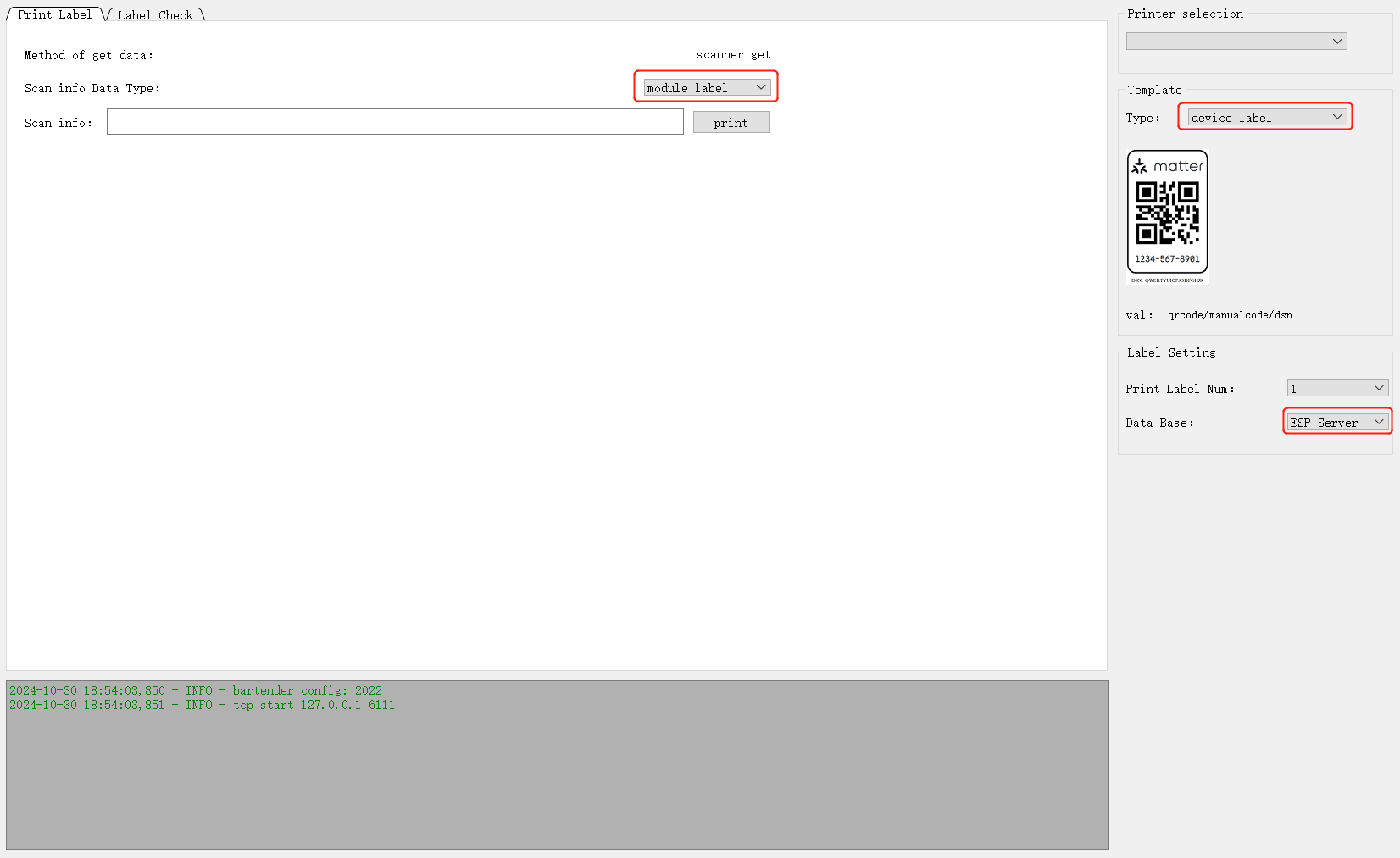

  • 扫描屏蔽盖二维码打印：

../../_images/devl.png

扫描屏蔽盖二维码打印（点击放大）

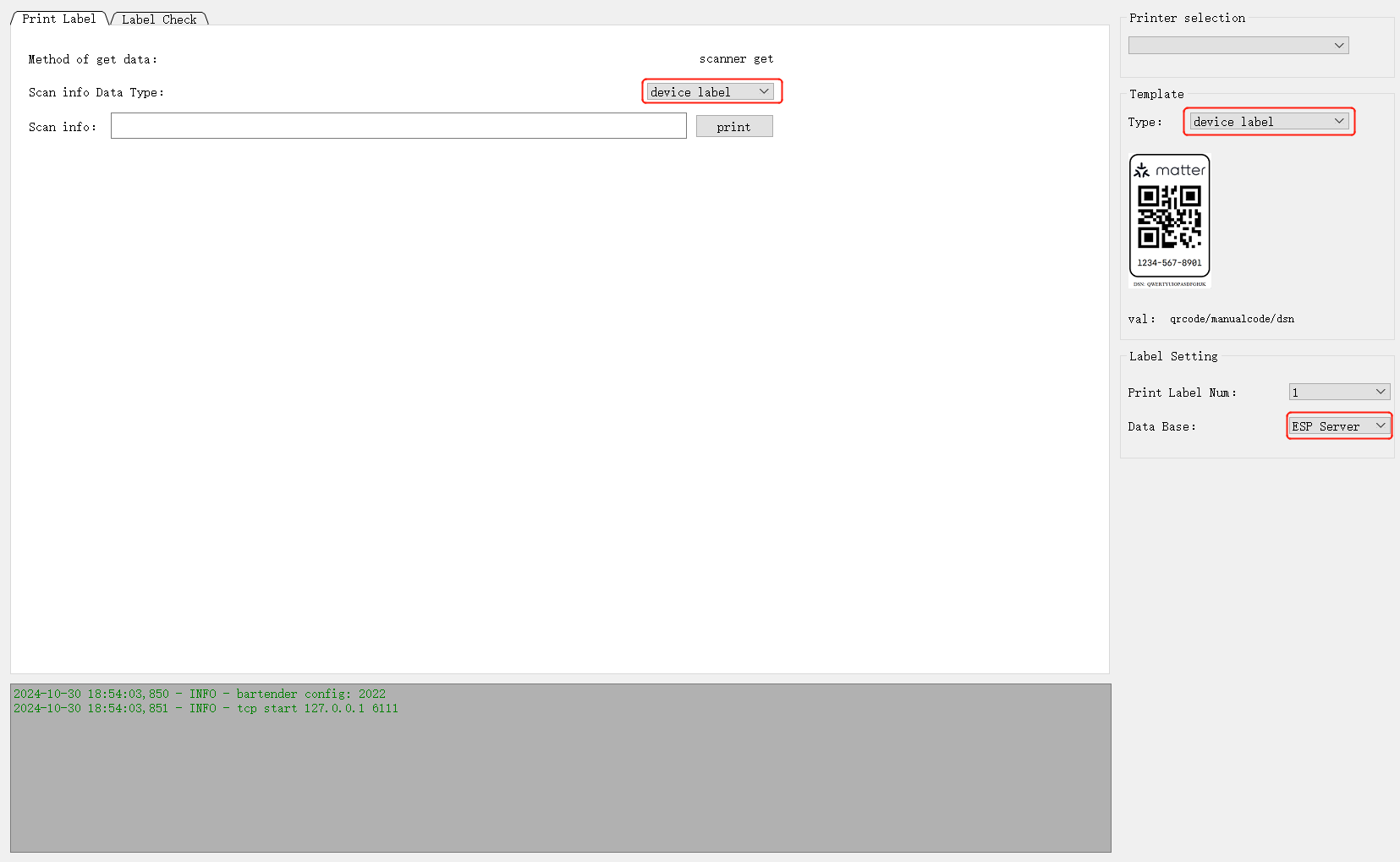

  • 扫描已打印的标签打印：

../../_images/devl_to_devl.png

扫描已打印标签打印（点击放大）

打印标签检查

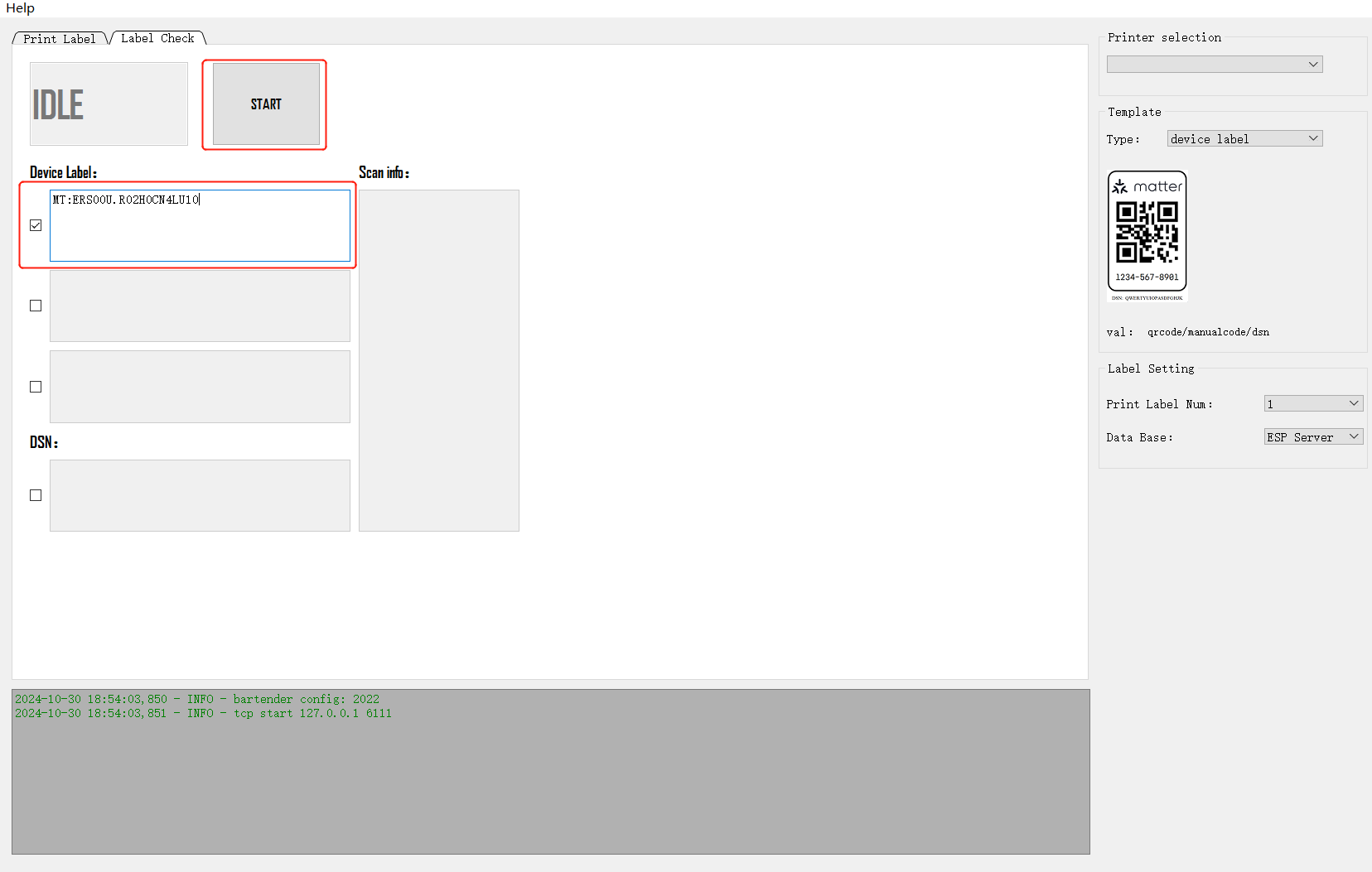

打印标签检查的目的是确保设备和已打印的二维码信息一致。因此，需使用扫描板来扫描设备的蓝牙广播信号。

../../_images/qr_check.png

二维码检查（点击放大）

  • 二维码检查时，需要使用扫描板的配置方式，对应到界面 Print Label 中的 Method of get data: BLE boardcase。

    • 配置文件里的 facConfig 下的 getMacType = devboard。

  • 根据要检查的设备码数量勾选复选框，使能对应数量的 device label。

  • 如需进行 DSN 检查（仅适用于 Cyprus 方案），可勾选复选框来使能该功能。

镭雕机适配

目前支持通过局域网获取二维码功能，以便于镭雕集成。

配置方式

TCPserverConfig

配置项

配置值

说明

server_enable

1

是否使能局域网获取功能

ip

127.0.0.1

局域网地址，若镭雕上位机和此上位机在同一 PC，可以使用回环地址

port

6000

TCP 通信端口

qr_req_string

get_qrcode

请求 qrcode 指令，可根据镭雕机配置调整

manual_req_string

get_manualcode

请求 manual 指令，可根据镭雕机配置调整

dsn_req_string

get_dsncode

请求 dsn 指令，可根据镭雕机配置调整

附录一：扫描板固件烧录

  • 扫描板固件烧录需使用 ESP32-C3 芯片类开发板，请根据具体的方案类型选择对应的开发板。

  • bin 文件路径：./files

  • 烧录地址：0x0

烧录工具下载：点此下载烧录工具

附录二：BarTender (2022) 安装示例

BarTender 安装过程如下图所示（以 BarTender 2022 版本为例）：

  1. 选择 指定高级安装选项。

    ../../_images/bar_2.png

    指定高级安装选项（点击放大）

  2. 使用默认安装路径。

    ../../_images/bar_3.png

    默认安装路径（点击放大）

  3. 安装过程如下图所示。

    ../../_images/bar_4.png

    安装过程（点击放大）

    ../../_images/bar_5.png

    安装完成（点击放大）

  4. 输入序列号进行激活，安装完成。

    ../../_images/bar_6.png

    输入序列号（点击放大）
