Wi-Fi 非信令测试

Wi-Fi 非信令测试，也叫定频测试，是在不建立实际数据连接的情况下，直接控制设备发射特定信号，用于评估设备的射频性能，如发射功率、频谱质量和误码率等，以确保设备在各种环境中的无线通信质量。

搭建测试环境

射频非信令测试固件环境主要包括电脑、测试仪器、USB-to-UART 转接板、待测设备与屏蔽箱等。

电脑 (PC) 通过 USB 与 USB-to-UART 转接板连接，通过网线与测试仪器连接。电脑上需安装 EspRFTestTool 工具包、测试仪器控制软件、以及 USB-to-UART 转接板驱动。
测试仪器 (Tester) 通常为 WT-328/IQXel 综测仪，用于测试待测设备在不同模式下的射频性能。
USB-to-UART 转接板 (USB-to-UART Board) 用于实现电脑和待测设备之间的通信。
待测设备 (DUT) 为基于 ESP32-C3 芯片或模组设计的产品。待测设备通过 UART 与 USB-to-UART 转接板连接，并通过射频连接线与测试仪器连接。待测设备通常放在屏蔽箱中。
屏蔽箱 (Shield Box) 用于隔离外部射频干扰，保证测试环境的稳定性。

备注

对于没有板载 PCB 天线的模组，直接将射频连接线焊接至模组的天线馈电点即可（如上述示意图所示）。

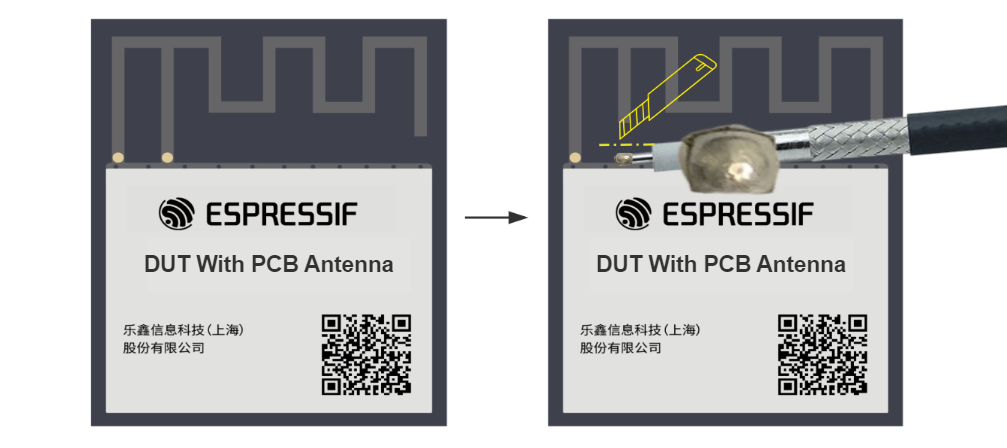

对于带有板载 PCB 天线的模组，需将 PCB 天线馈电点后的天线割断，焊接射频连接线，并使射频线的屏蔽金属层充分焊锡后接入模组 GND。GND 焊接点可选择屏蔽盖或 PCB 板材上去除绿油层的 GND 层，且尽量靠近馈电点。

备注

BaudRate 设置为 115200

备注

如使用 Flash 下载工具烧录固件，需要将 ESP32-C3 的烧录地址改为 0x0。

Test Mode：
- TX packet：用于发射性能测试，发包占空比低于 50%；
- TX continues：用于认证测试，发包占空比接近 100%；
- TX tone：用于单载波测试。
Wi-Fi Rate：设置 Wi-Fi 测试速率
BandWidth：设置 Wi-Fi 测试带宽
Channel：设置 Wi-Fi 测试信道
Atteunuation (0.25 dB)：设置功率衰减
- 0 表示无衰减，为默认值；
- 2 表示衰减 0.5 dB；
- 4 表示衰减 1 dB，依次类推。
Duty Cycle：在 TX packet 测试时用于设置发包占空比，默认选择 default（约 30%），可配置为 10%、50%、90%。
Certification EN：默认不使能，仅在验证 Power Limit 功能时使用。
Certification Code：默认不使能，仅在验证 Power Limit 功能时使用。

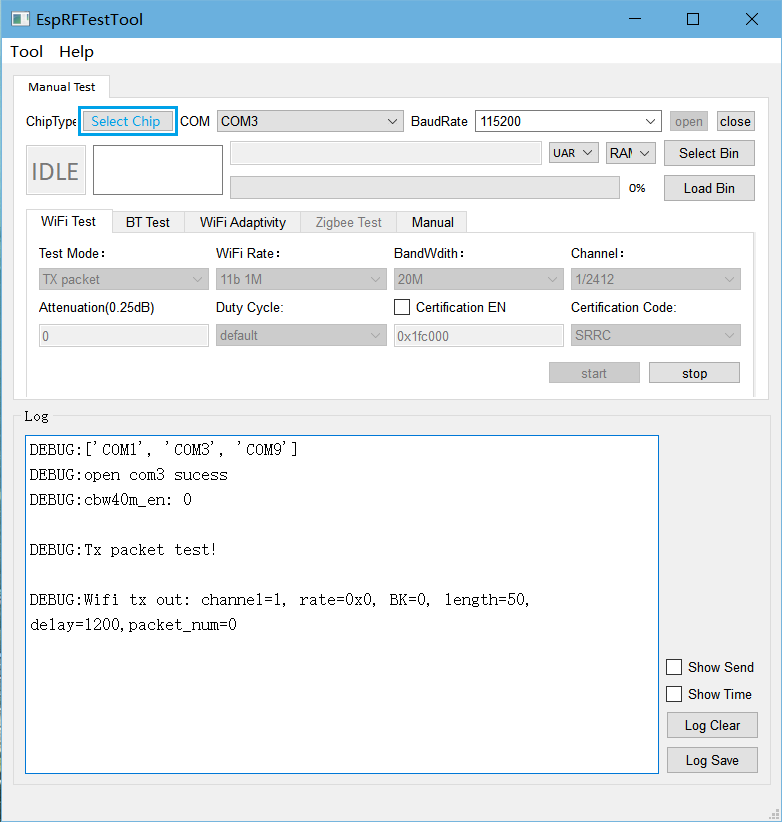

点击 start 后在 log 窗口中应打印类似如下 Wi-Fi 发射参数说明：

Wifi tx out: channel=1, rate=0x0, BK=0, length=50, delay=1200, packet_num=0

上述参数表明 Wi-Fi 发包正常，此时可使用测试仪器检测发射性能。

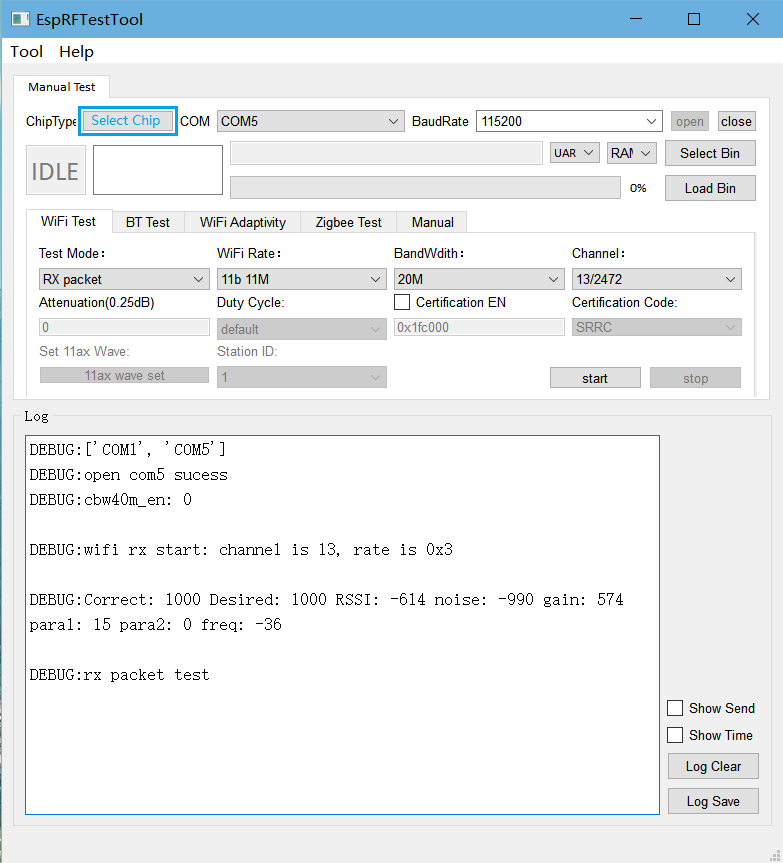

点击 start 后，仪器在测试信道发包，完成后点击 stop，在 log 窗口中应显示类似如下收包信息：

Correct:1000 Desired:1000 RSSI:-614 noise:-960 gain:0 paral:0 para2:0 freq:0

其中：

备注

本附录主要用于说明芯片的 Wi-Fi 目标输出功率，用于射频调试或测试对照。
