ESP32-C3-LCD-Ev-Board

[English]

本指南将帮助您快速上手 ESP32-C3-LCD-Ev-Board,并提供该款开发板的详细信息。

本指南包括如下内容:

开发板概述

ESP32-C3-LCD-Ev-Board 是一款基于 ESP32-C3 芯片和 SPI 接口显示屏的评估开发板,同时它还使用了旋转编码器开关,实现屏幕交互的功能。由于 ESP32-C3 具有成本低、功耗低、性能强的特点,能够满足用户基本的 GUI 交互需求,其在小尺寸屏幕的应用场景中占据优势。

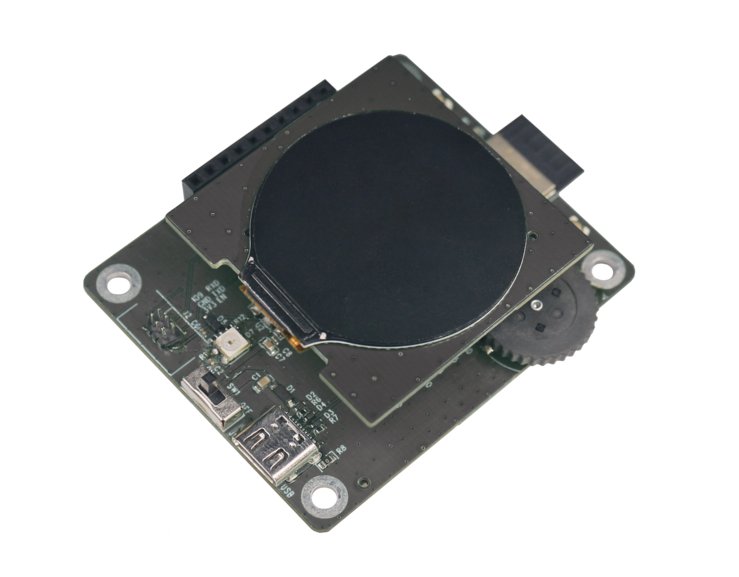

搭载 ESP32-C3-MINI-1 模组的 ESP32-C3-LCD-Ev-Board

搭载 ESP32-C3-MINI-1 模组的 ESP32-C3-LCD-Ev-Board

特性列表

该开发板具有以下特性:

  • 嵌入式模组:板载 ESP32-C3-MINI-1 模组,内置 4 MB flash 以及 400 KB SRAM

  • 屏幕:可搭配不同屏幕子板使用,支持 I2CSPI 接口屏幕,请查看 LCD 子板 了解更多信息

  • 旋转编码器开关:支持按键开关以及进行 360° 的旋转,用于实现对屏幕 GUI 的控制操作

  • USB:支持 USB Type-C 接口下载调试

功能框图

ESP32-C3-LCD-Ev-Board 的主要组件和连接方式如下图所示。

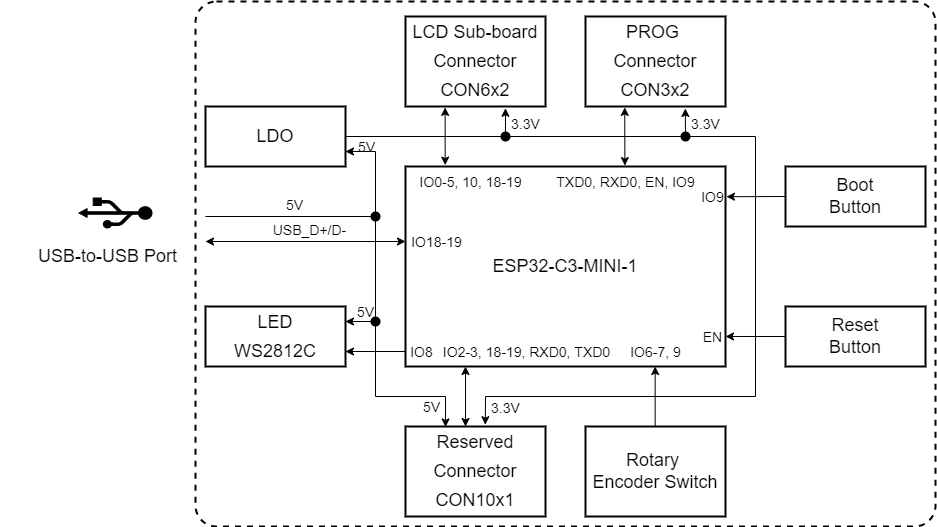

ESP32-C3-LCD-Ev-Board 功能框图(点击放大)

ESP32-C3-LCD-Ev-Board 功能框图(点击放大)

组件介绍

ESP32-C3-LCD-Ev-Board 开发板由主板和子板组成。

主板

ESP32-C3-LCD-Ev-Board_MB 主板是整个套件的核心,该主板集成了 ESP32-C3-MINI-1 模组,并提供与 LCD 子板连接的端口。

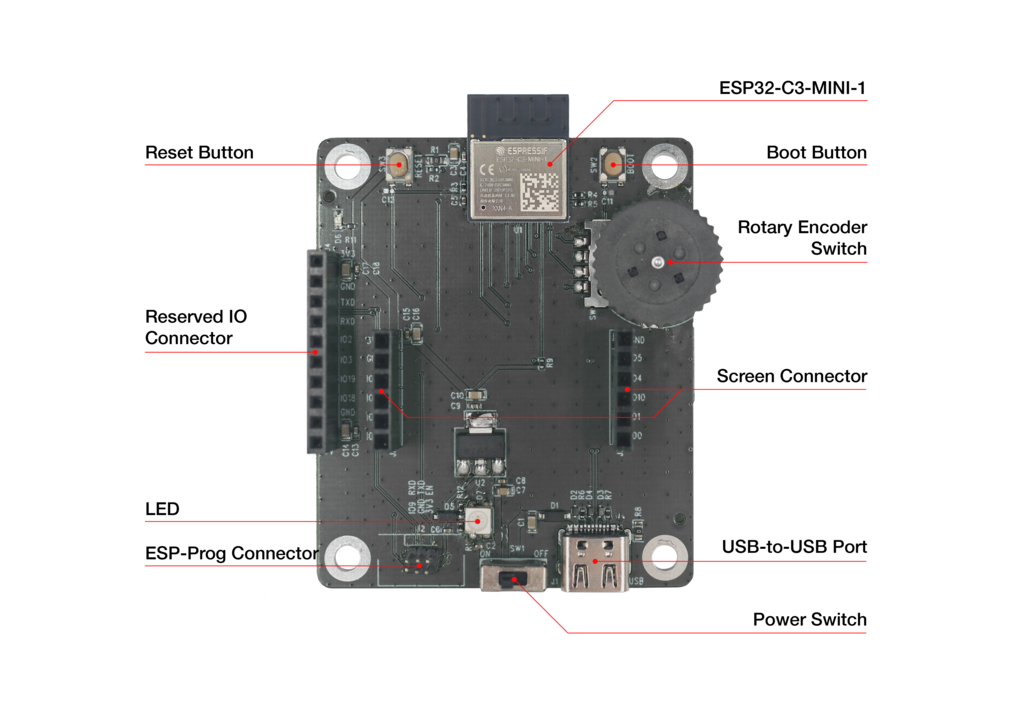

ESP32-C3-LCD-Ev-Board - 正面(点击放大)

ESP32-C3-LCD-Ev-Board - 正面(点击放大)

以下按照逆时针顺序依次介绍开发板上的主要组件。

主要组件

介绍

ESP32-C3-MINI-1 模组

ESP32-C3-MINI-1 模组是一款通用型 Wi-Fi + 低功耗蓝牙 MCU 模组,搭载 ESP32-C3 系列芯片,内置 4 MB flash 以及 400 KB SRAM。

Reset 按键

单独按下此按键会重置系统。

预留 IO 连接器

通过 2.54 mm 间距的连接器连接系统电源管脚以及预留的部分模组管脚。

LED

具有 RGB 三色显示功能,可供用户配置用来做状态行为指示。

ESP-Prog 连接器

通过 1.27 mm 间距的连接器可以连接 ESP-Prog 的 Program 接口,用于固件下载与调试。

电源开关

电源拨动开/关:向 ON 拨动开启开发板电源,向 OFF 拨动关闭开发板电源。

USB-to-USB 端口

为整个系统提供电源。建议使用至少 5V/2A 电源适配器供电,保证供电稳定。该端口用于 PC 端与 ESP32-C3-MINI-1 模组的 USB 通信。

屏幕连接器

通过 2.54 mm 间距的连接器连接 1.28 英寸 LCD 子板。

旋转编码器开关

同时具有 360° 旋转编码器和按键开关的功能,用于实现对屏幕 GUI 的控制操作。

Boot 按键

长按 Boot 键时,再按 Reset 键可启动固件上传模式,然后便可通过串口或 USB 上传固件。

LCD 子板

ESP32-C3-LCD-Ev-Board_DB 子板支持 1.28 英寸、SPI 接口、分辨率为 240x240 的 LCD 屏,该屏使用的驱动芯片型号为 GC9A01。

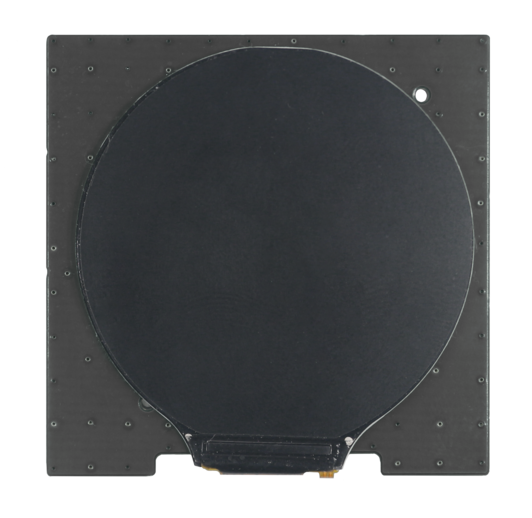

ESP32-C3-LCD-Ev-Board_DB - 正面(点击放大)

ESP32-C3-LCD-Ev-Board_DB - 正面(点击放大)

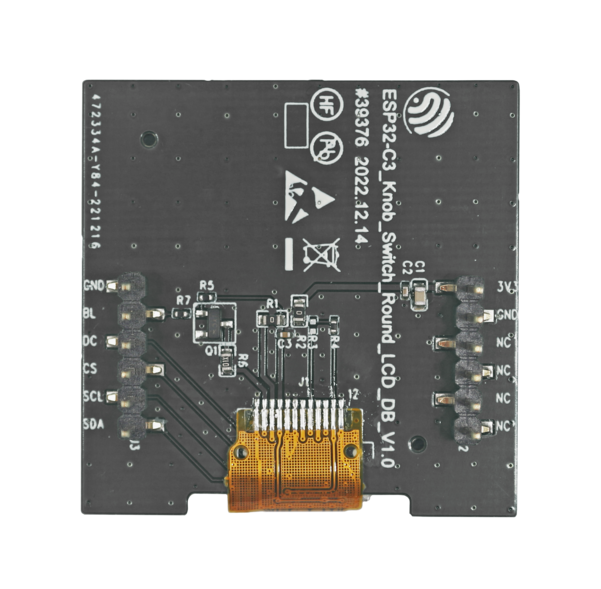

ESP32-C3-LCD-Ev-Board_DB - 反面(点击放大)

ESP32-C3-LCD-Ev-Board_DB - 反面(点击放大)

软件支持

ESP32-C3-LCD-Ev-Board 的开发框架为 ESP-IDF。ESP-IDF 是基于 FreeRTOS 的乐鑫 SoC 开发框架,具有众多组件,包括 LCD、ADC、RMT、SPI 等。

应用程序开发

本节介绍硬件和软件的设置方法,以及烧录固件至开发板以开发应用程序的说明。

必备硬件

  • 1 x ESP32-C3-LCD-Ev-Board_MB

  • 1 x LCD 子板

  • 1 x USB 2.0 数据线(标准 A 型转 Type-C 型)

  • 1 x 电脑(Windows、Linux 或 macOS)

备注

请确保使用适当的 USB 数据线。部分数据线仅可用于充电,无法用于数据传输和程序烧录。

硬件设置

准备开发板,加载第一个示例应用程序:

  1. 连接 LCD 子板至 LCD 子板连接器 端口。

  2. 插入 USB 数据线,分别连接 PC 与开发板的 USB 端口。

  3. LCD 屏幕亮起,可以使用拨轮编码器开关控制 GUI。

硬件设置完成,接下来可以进行软件设置。

软件设置

了解如何快速设置开发环境,请前往 快速入门 > 安装

了解开发应用程序的更多软件信息,请查看 软件支持

硬件参考

本节提供关于开发板硬件的更多信息。

GPIO 分配列表

下表为 ESP32-C3-MINI-1 模组管脚的 GPIO 分配列表,用于控制开发板的特定组件或功能。

ESP32-C3-MINI-1 GPIO 分配

管脚

管脚名称

功能

1

GND

接地

2

GND

接地

3

3V3

供电

4

NC

未连接

5

IO2

预留

6

IO3

预留

7

NC

未连接

8

EN

Reset

9

NC

未连接

10

NC

未连接

11

GND

接地

12

IO0

LCD_SDA

13

IO1

LCD_SCL

14

GND

接地

15

NC

未连接

16

IO10

LCD_CS

17

NC

未连接

18

IO4

LCD_D/C

19

IO5

LCD_BL_CTRL

20

IO6

ENCODER_B

21

IO7

ENCODER_A

22

IO8

LED

23

IO9

BOOT, ENCODER_SW

24

NC

未连接

25

NC

未连接

26

IO18

预留

27

IO19

预留

28

NC

未连接

29

NC

未连接

30

RXD0

RXD0

31

TXD0

TXD0

32-35

NC

未连接

36-53

GND

接地

供电说明

开发板通过 USB-to-USB 端口供电:

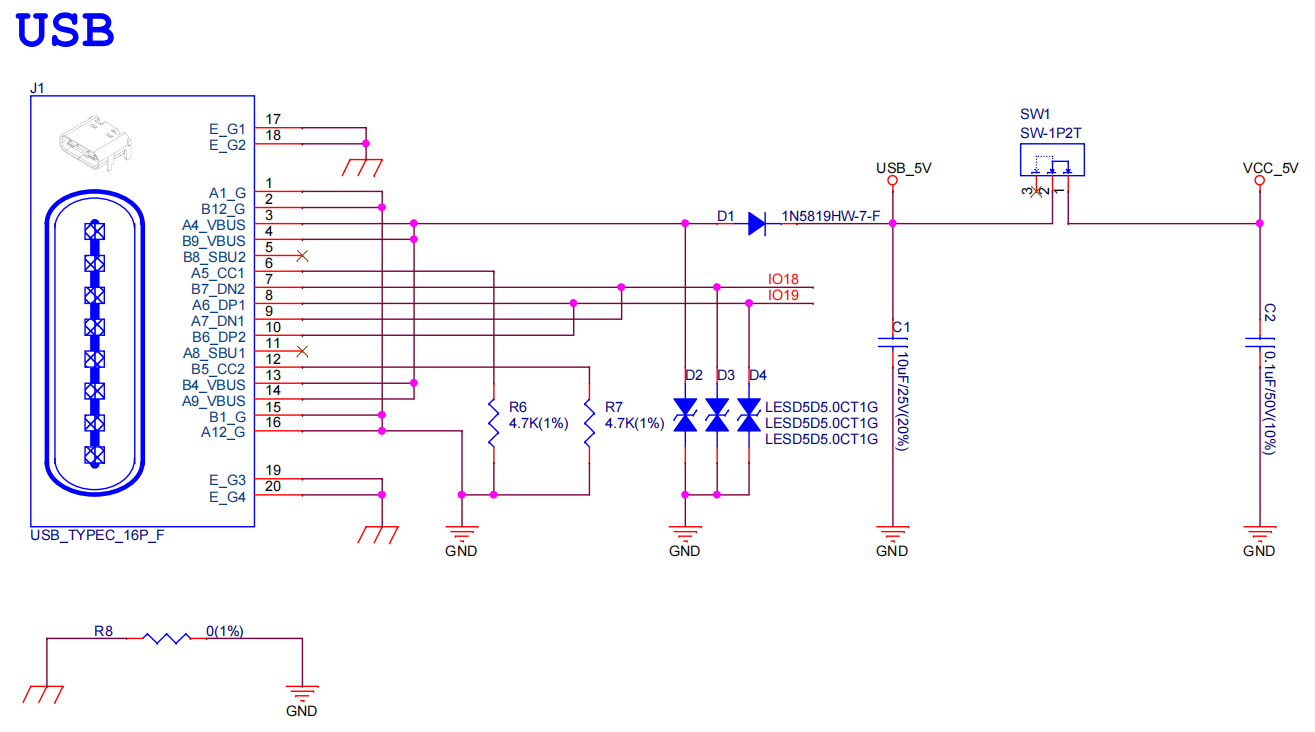

ESP32-C3-LCD-Ev-Board - USB-to-USB 电源供电

ESP32-C3-LCD-Ev-Board - USB-to-USB 电源供电

输出系统电源供电:

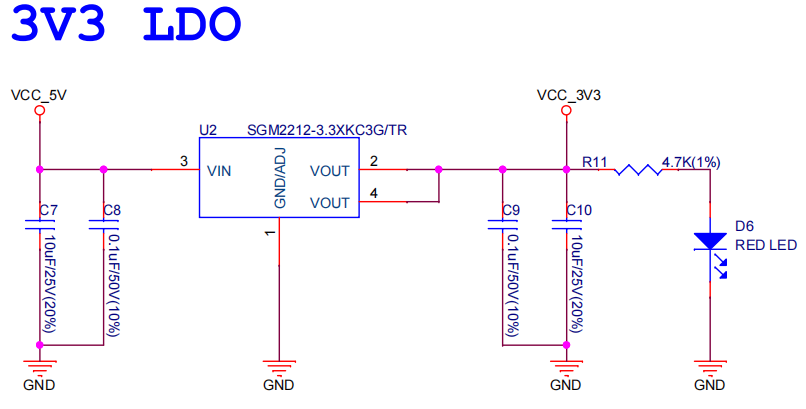

ESP32-C3-LCD-Ev-Board - 系统电源供电

ESP32-C3-LCD-Ev-Board - 系统电源供电

硬件设置选项

自动下载

可以通过两种方式使 ESP 开发板进入下载模式:

  • 手动按下 Boot 和 RST 键,然后先松开 RST,再松开 Boot 键。

  • 由 ESP-Prog 控制 ESP 开发板的 EN、IO9 管脚的状态来执行下载。

硬件版本

无历史版本。

样品获取

暂无。

相关文档

有关本开发板的更多设计文档,请联系我们的商务部门 sales@espressif.com
