ESP DevKit 开发板短路分析与测量

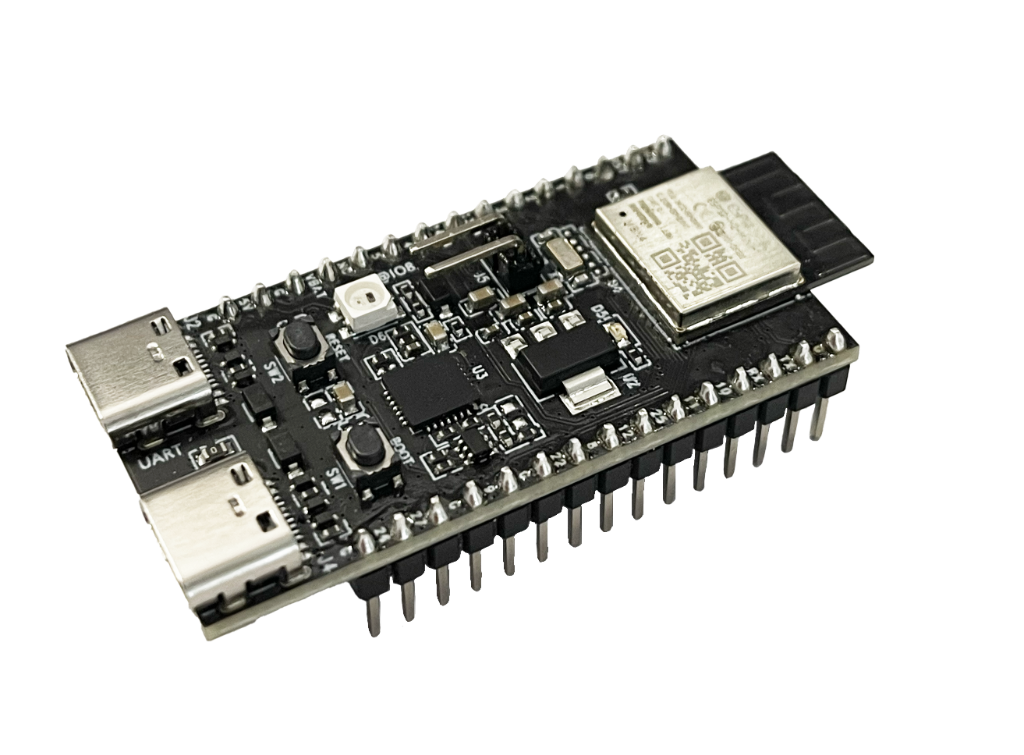

开发板或模组上电后发烫、指示灯不亮，确实高度怀疑 电源短路 或 过载。以下是系统排查方法（本文以 ESP32-H2-DevKitM-1-N4 为例）：
第一步：立即断电保护
先别反复上电，发烫说明有大电流流过，多次上电可能烧毁芯片或 PCB 铜箔。
第二步：目视检查
断电后，用肉眼或放大镜检查：
焊点之间有无 锡桥 （连锡）
板子上有无 烧焦痕迹 或异味
电容、LDO 等器件有无 爆裂或变色
USB 接口内有无 异物短路
第三步：万用表测量静态阻值
板子 完全断电 ，用万用表 电阻档 （或蜂鸣档）测量：
测量点 |
正常参考值 |
异常判断 |
|---|---|---|
3V3 引脚 → GND |
通常 > 1000Ω（冷态） |
< 100Ω 基本确认短路 |
5V（VBUS）→ GND |
通常 > 1000Ω |
接近 0Ω 说明 USB 电源侧短路 |
各 GPIO → GND |
高阻 |
接近 0Ω 说明该引脚对地短路 |
备注
测量时红表笔接被测节点，黑表笔接 GND。电容充放电会导致阻值先低后升，需等稳定后读数。
第四步：定位短路位置
如果确认 3V3 或 VBUS 对 GND 短路，进一步缩小范围：
方法 A：分区断路法
把板子上外接的所有模块、跳线、连接器 全部拔掉 ，只保留核心板
再测 3V3 → GND，若恢复正常 → 问题在外接部分
若仍短路 → 问题在核心板本身
方法 B：限流上电法（热成像/手感定位）
用 可调限流电源 （如设置 3.3V / 限流 100mA）给板子供电
用 热像仪 或谨慎用手指快速扫摸，最烫的器件就是短路点
常见发热点：LDO 稳压器 （U1/U2 区域）、去耦电容 （被击穿）
方法 C：电压降追踪
限流供电后，用万用表直流电压档沿电源路径逐点测量
电压骤降的两点之间即为短路所在
第五步：常见短路原因总结
原因 |
检查方法 |
|---|---|
贴片电容（旁路电容）被击穿 |
逐一拆除可疑电容后复测阻值 |
LDO 内部击穿 |
拆除 LDO 后复测输入/输出端 |
焊接锡桥 |
放大镜检查所有焊点 |
USB 口引脚连锡 |
重点检查 VBUS/GND 引脚 |
ESD 打坏 GPIO 内部 |
GPIO 对 GND 阻值异常低 |
推荐工具清单
万用表（必备）
可调限流电源（强烈推荐，保护板子）
热像仪 / 测温枪（定位发热点）
放大镜 / 显微镜（查锡桥）
热风枪（拆疑似击穿的电容）
备注
最可能的情况：去耦电容被静电击穿，或 LDO 损坏，这两种用限流电源上电后热像仪/手感很容易定位。
