乐鑫烧录工具

[English]

本章节介绍乐鑫芯片生态下的烧录解决方案，包括烧录底板、量产烧录治具及 ESP-PROG 调试下载工具。

文档参见： 乐鑫调试和烧录开发板的用户指南

乐鑫 烧录底板 简介

“烧录底板”是指乐鑫科技（Espressif）设计的一类用于为 ESP 系列模组固件烧录和软件测试准备的标准硬件配件。它的主要功能是：

  • 在不焊接模组到整机电路板的情况下，为模组提供稳定的电源和串口连接

  • 集成 Boot 与 Reset 控制按键，支持模组快速进入下载模式

  • 引出模组的 I/O 引脚，方便进行基础功能验证与开发调试

烧录底板的主要结构与工作方式

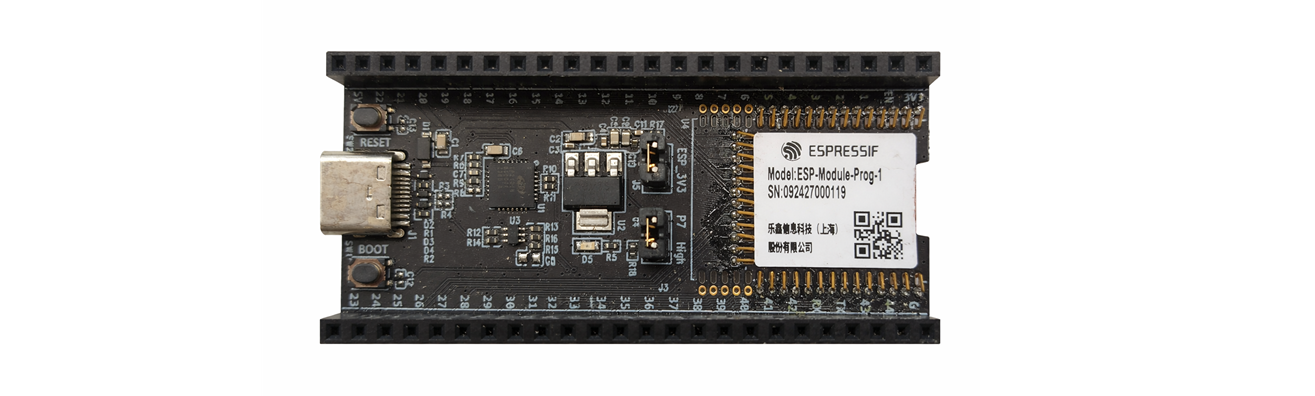

以乐鑫标准模组烧录底板为例，典型结构包括：

  • 引脚弹簧

    • 与模组邮票孔对接，实现电源和信号连接。

  • 排母 J2/J3（2.54 mm）：

    • 将模组各引脚引出，便于当开发板使用；

    • J2/J3 上标有 3V3、5V、EN、GND 及 P1~P44 等信号。

  • USB Type‑C 转 UART 接口：

    • 供电 + 串口通信（推荐默认供电方式）。

  • Boot 键 / Reset 键（EN）：

    • Boot 键：按住 Boot 再点按 Reset：进入固件下载模式。

    • Reset 键：复位模组。

  • J4（Strapping 管脚选择）：

    • 一端接 P7，一端接 High，用跳帽决定 P7 是否上拉，用于适配不同模组的 strapping 需求，详细说明参见 Strapping 管脚状态选择。

  • J5（电流测量排针）：

    • 拔掉跳帽：可在 J5 串接电流表测量模组电流，详细说明参见 测量电流。

    • 装上跳帽：恢复正常供电。

烧录底板的使用方式

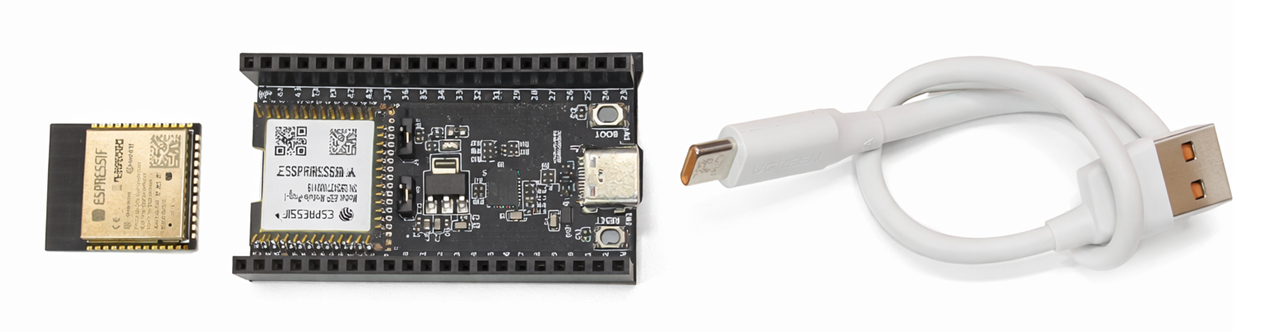

  • 硬件安装步骤

    • 将模组轻放在主板弹簧针区域，对齐邮票孔。

    • 向下压模组，听到“咔哒”声表示弹簧针已卡入孔中。

    • 检查所有弹簧针是否都进入邮票孔，如有错位，用镊子拨正。

    • 通过 USB Type‑C 连接电脑（或用 5V/3V3 管脚供电）。

    备注

    注意：请使用支持数据传输的 USB 线，部分线材仅能充电，无法烧录。

烧录底板主要适用于研发调试、小批量验证及工程测试场景。

详细使用说明参见：

乐鑫 量产烧录治具 简介

乐鑫量产烧录治具主要用于在产线上对 ESP 系列模组进行固件批量烧录和功能/ RF 产测的专用工装工具，配合官方 Flash 下载工具和上位机软件使用。其核心作用是：通过探针与模组焊盘可靠接触，把模组的电源、串口和测试信号引出到产测底板/PC，实现自动化批量测试和烧录。它支持一拖四的多模组并行烧录，可显著提升量产效率。

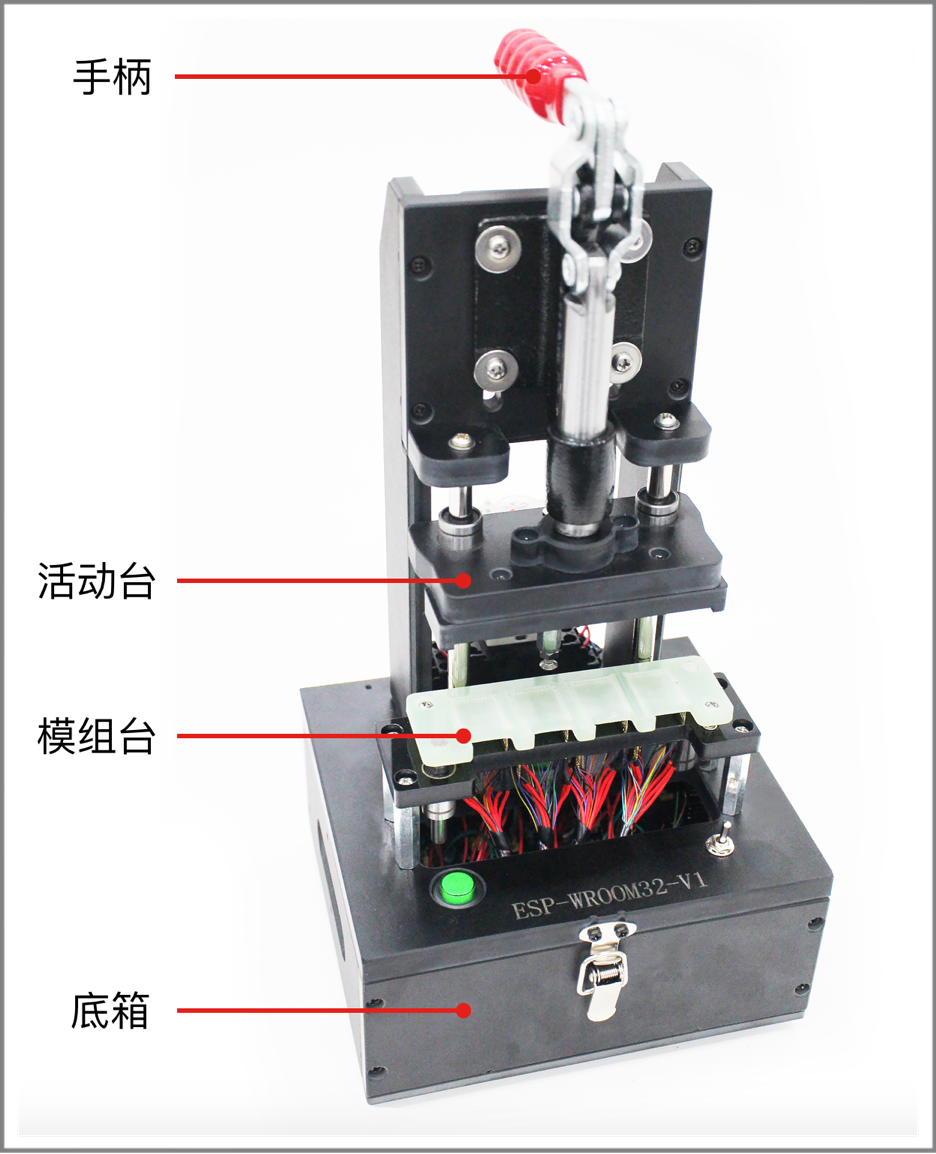

治具的主要结构与工作方式

以乐鑫标准模组治具为例，典型结构包括：

  • 手柄

    • 抬起：模组与底部弹簧探针分离，断电。

    • 按下：模组压在探针上，所有需要的管脚导通，模组上电进入测试状态。

  • 模组台

    • 用于摆放并定位模组，保证焊盘与探针一一对应。

    • 天线区域需完全裸露，模组台不得使用金属，天线附近尽量减少金属件，以避免影响射频性能。

  • 底箱

    • 内部安装串口测试板（如 ESP_Factory Test Board V1.3），通过 USB 线与 PC 连接，用于供电和串口通信。

    • 底板需用螺丝固定，防止移动造成短路。

  • 开关

    • 安装在底箱上，用于控制是否给模组上电，以及通过拨码/按键切换不同工作模式（如进入测试模式）。

  • 探针与接线

    • 弹簧探针从下方顶到模组焊盘，通过红色杜邦线引出到底板，对应管脚同号并联。

    • 线材要求尽量短、粗细合适，未使用的管脚不得接线，以避免干扰。

治具在量产流程中的作用

在基于 ESP 量产流程中，治具主要配合以下工作：

  • 批量烧录固件与参数

    • 通过治具将模组连接到 PC，使用 ESP Flash Download Tool 或 esptool 批量烧录应用固件、设备证书、eFuse 配置等。

  • 产线自动化测试

    • 配合“乐鑫产测工具”（一拖四上位机）和信号板（如 ESP-BAT8 等），完成 RF 性能测试、GPIO 导通测试、Flash 读写、版本校验等，并自动生成测试日志和报表。

  • 标准化与一致性

    • 通过统一的治具制作规范，减少因夹具差异导致的接触不良、射频性能波动和误判，提升测试效率和良率。

乐鑫量产烧录治具主要应用于大规模工业生产场景，能够有效提升批量固件部署效率，同时保证产品配置的一致性与生产过程的可控性。

详细使用说明参见：

乐鑫 开发调试工具 简介

ESP-PROG / ESP-PROG-2 是乐鑫推出的高性能开发调试工具，专为嵌入式系统软件开发与调试优化而打造。该工具集成固件自动下载、串口通信及 JTAG 在线调试能力，能够有效简化开发流程并提升系统调试效率，广泛适用于物联网设备开发与维护场景。其核心功能特性包括：

  • 高速固件下载与通信能力

    • 提供 Program 通信接口，支持自动下载和串口通信功能，可实现快速固件烧录与设备交互，显著缩短开发验证周期。

  • JTAG 在线调试支持

    • 提供 JTAG 接口用于实现 ESP 芯片的在线调试功能，支持程序运行状态追踪、断点设置及变量监测，帮助开发者高效定位软件异常问题。

  • 多芯片调试架构兼容性

    • 支持多种嵌入式芯片调试需求，适用于复杂系统开发环境，可满足多设备协同调试与问题分析场景。

  • 标准工具链生态支持

    • 可与主流开发调试软件(OpenOCD + GDB 等)及编译工具链无缝配合，支持系统级软件开发、测试验证与故障排查工作。

ESP-PROG / ESP-PROG-2 使用步骤

详细使用说明参见：

ESP-PROG / ESP-PROG-2 为开发者提供了高效、稳定且易用的调试解决方案，是嵌入式软件工程开发过程中不可或缺的重要辅助工具。

三类工具应用阶段划分

工具类型

适用阶段

典型使用场景

烧录底板

研发验证/小批量

模组功能调试与小批量烧录

ESP-PROG

软件调试开发

在线调试与问题定位

量产烧录治具

批量生产

大规模批量烧录部署
