模组治具制作规范

[English]

关于本规范

本文档完整地介绍了 Wi-Fi 模组治具的制作规范，避免由于夹具没有统一制作规范导致在产测过程中引起的各种问题。

概述

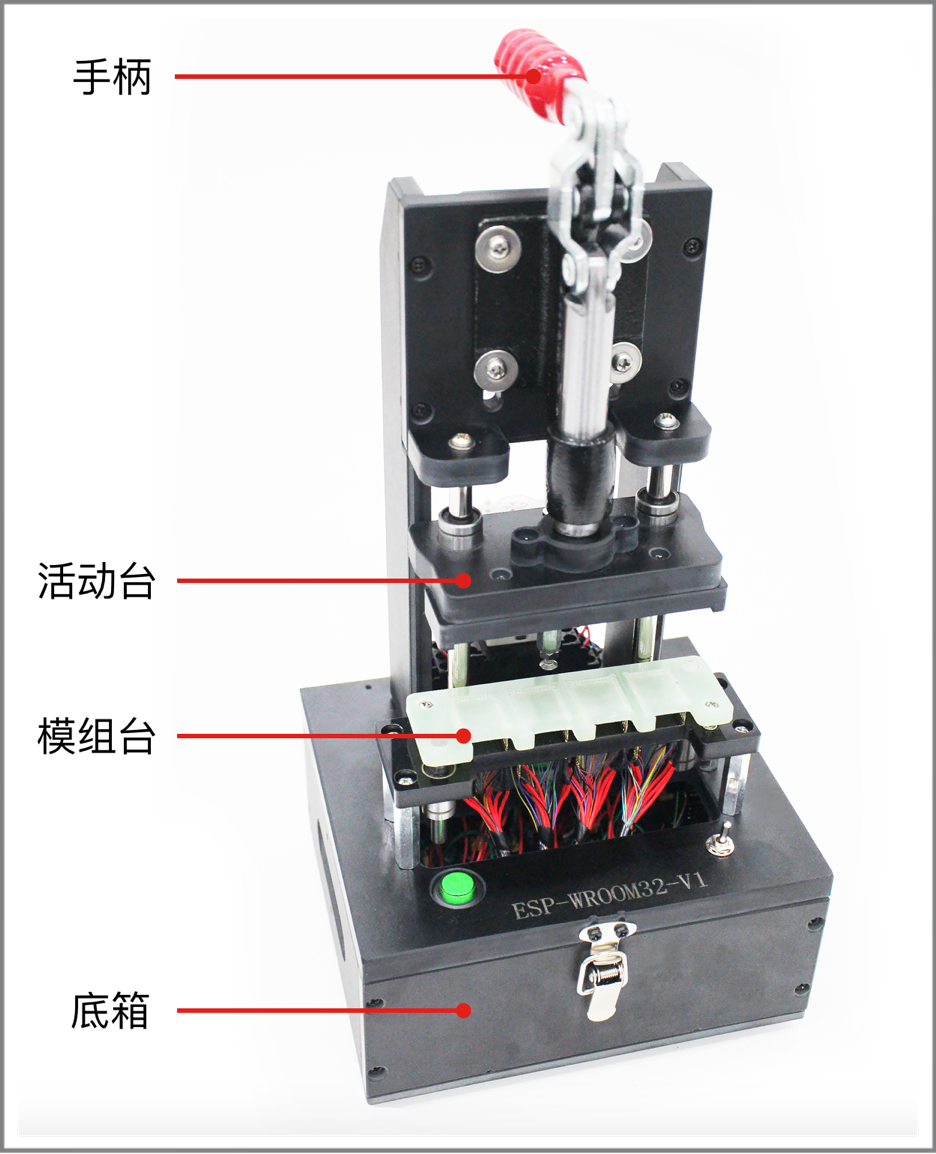

治具根据型号和用途不同，其结构也不同。其中 ESP-WROVER 治具的结构如图所示：

../../_images/test_fixture_structure_cn.png

模组治具机构示意图 (ESP-WROVER)

其他治具大体相似，在细节上稍有不同，模组治具的大概结构包括以下几个部分：

治具主要组成部分

部件

说明

手柄

控制模组是否上电：

  • 抬起手柄时，模组与底部探针分离，断开电源。

  • 按下手柄时，模组与探针接触，模组进入测试状态。

模组台

摆放并固定模组。

底箱

安装串口板，可以通过串口线与 PC 通信。

开关

安装在底箱上，用以控制底板是否上电及模式切换。

模组治具的主要结构

模组台制作规范

模组台在制造过程中应注意以下事项。

天线

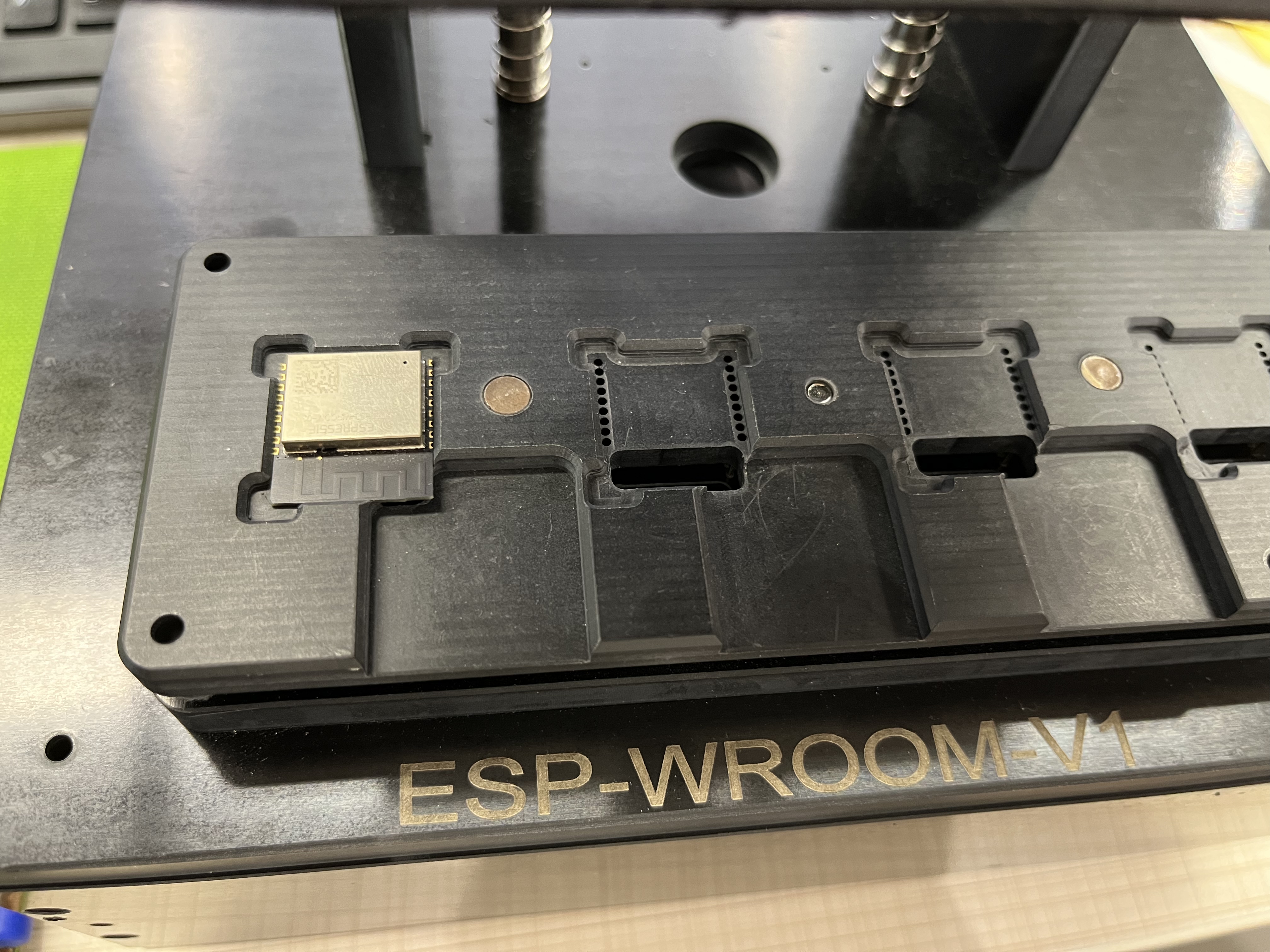

天线部分要完全裸露，保持天线连接点在模组台前沿之前或在一条直线上，如下图所示。模组台不得用金属制造，并且在天线的周围尽量减少金属部件的使用。

../../_images/mounting_panel_for_esp_wrover.png

ESP-WROVER 治具模组台

手柄

  • 手柄按下时，保证模组台下的金属探针能与模组的所有 Pin 脚接触。

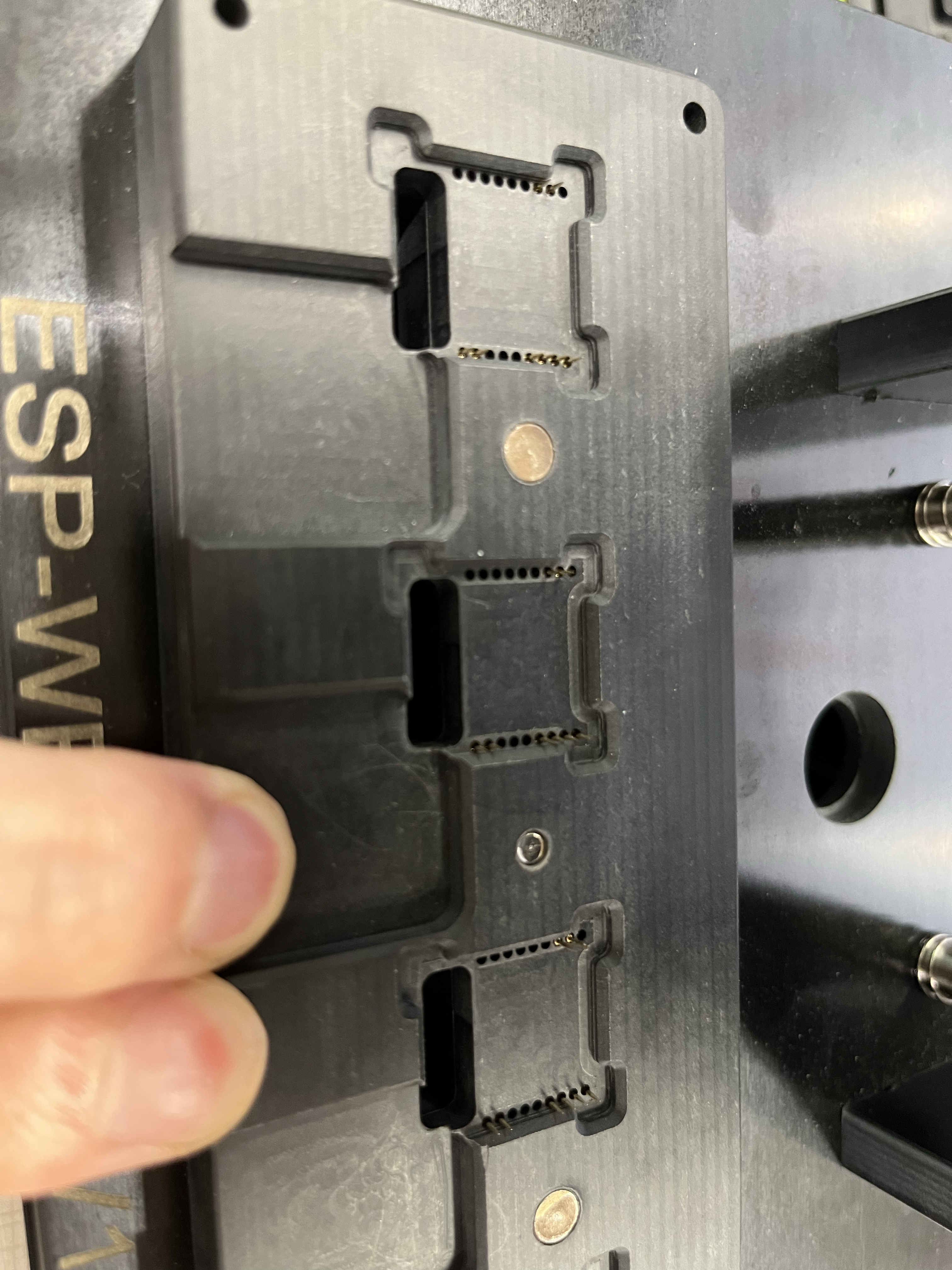

../../_images/metal_probles_handle_pressed.png

探针状态示意图（手柄按下）

  • 手柄抬起后，保证模组台下的金属探针能与模组完全分离。

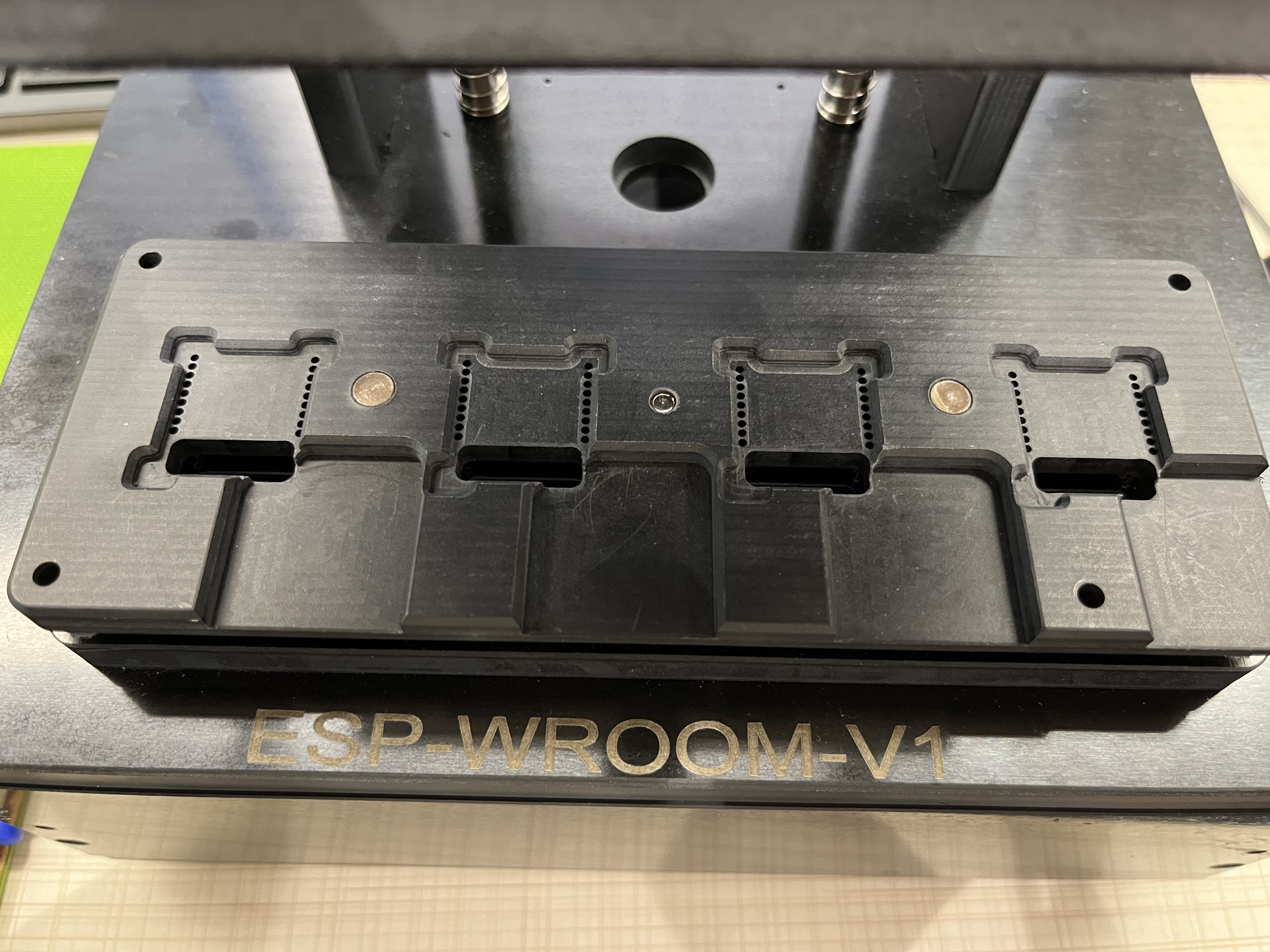

../../_images/metal_probes_handle_lifted.png

探针状态示意图（手柄抬起）

手柄按下时，活动台与模组台之间留合适的距离。保证探针既能与模组完全接触，又不会压坏模组（包括屏蔽盖），如图：

../../_images/movable_plate_and_mounting_panel.png

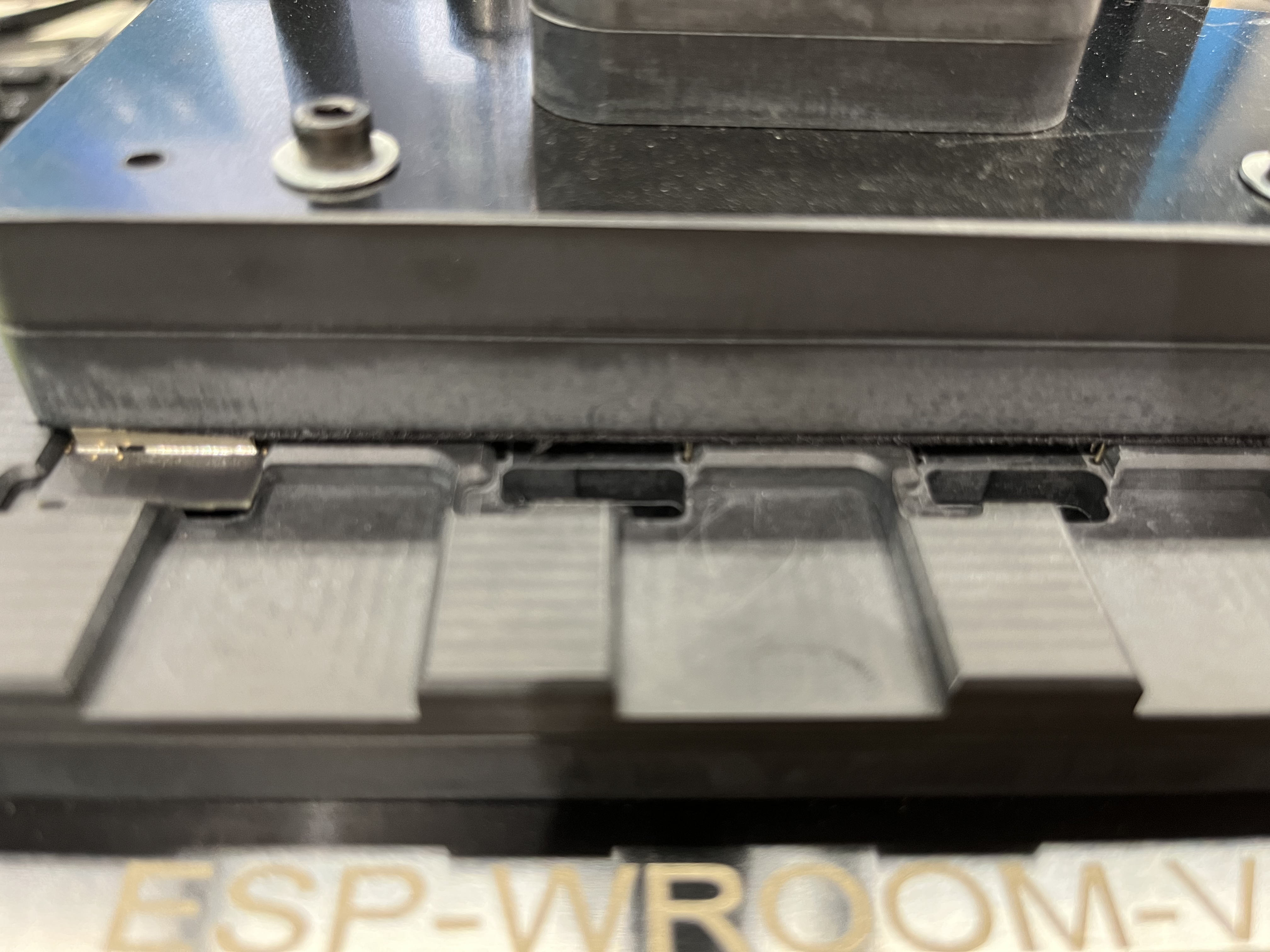

活动台与模组台之间的距离示意

底箱制作规范

串口板

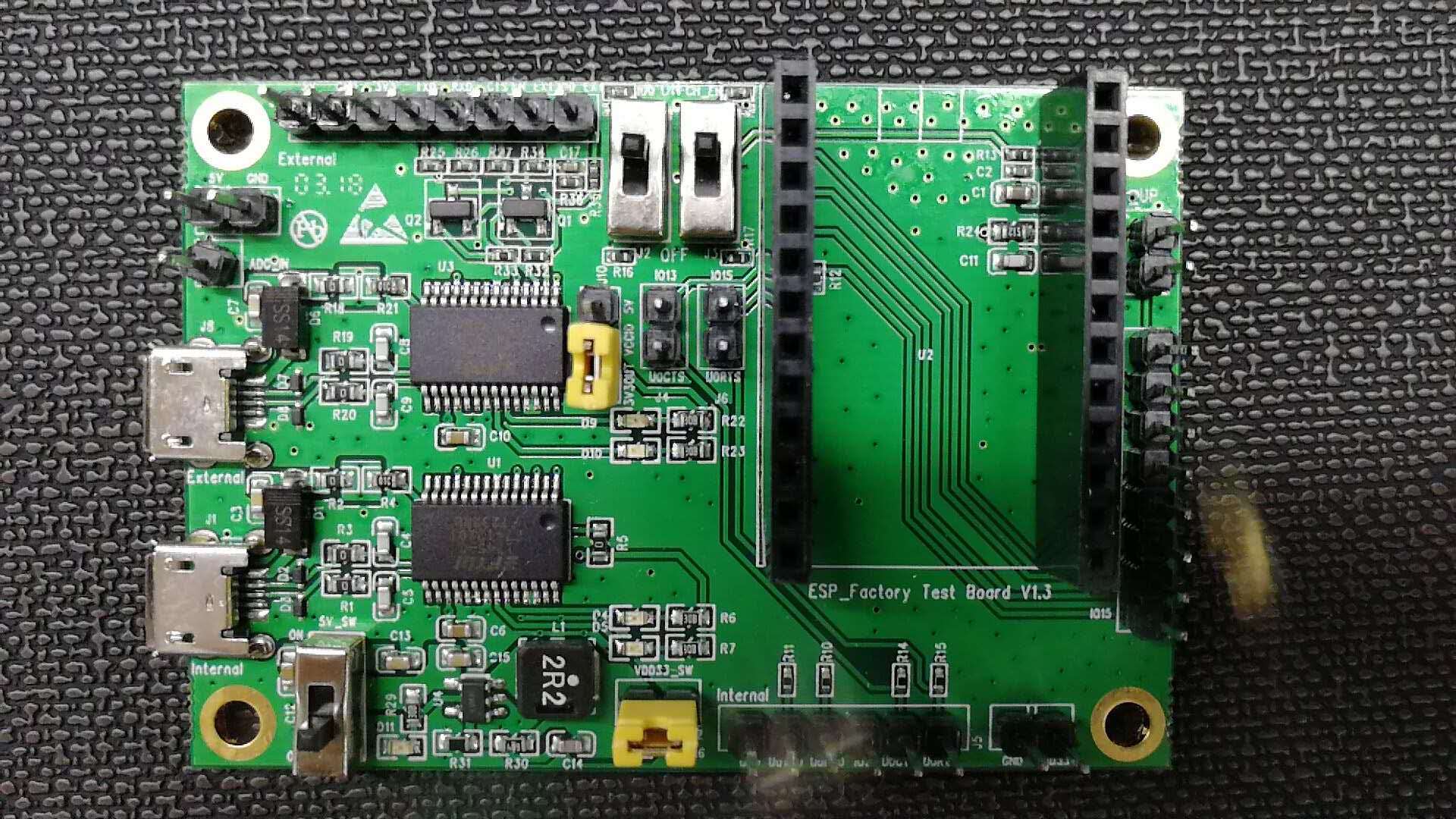

底箱内放有串口板，使用的串口板的版本号为：ESP_Factory Test Board V1.3，如图所示：

../../_images/serial_port_board.png

串口板示意 (ESP_Factory Test Board V1.3)

此串口板包括两颗串口芯片。根据夹具的类型放置对应数目的串口板（如“一拖四”治具则需要放置 4 块串口板）。

要求底板须固定在底箱里，防止串口板位置不固定导致管脚触碰短路现象。固定时采用螺丝固定的方式，分别固定串口板的四个过孔。并且在使用多个串口接 HUB 时，要给 HUB 供外部电源，防止串口供电不足引起的一系列问题。

底箱标识

为方便辨识治具，规定将标识印于底箱表面。分类如下表所示，其中 V* 为治具的版本号。

机台型号分类

模组类型

机台型号

  • ESP-WROOM-02

  • ESP-WROOM-02D

  • ESP-WROOM-02DC

ESP-WROOM-02/02D-V1

  • ESP-WROOM-02U

  • ESP-WROOM-02UC

ESP-WROOM-02U-V3*

  • ESP32-WROOM-32

  • ESP32-WROOM-32D

  • ESP32-WROOM-32DC

  • ESP32-SOLO-1

  • ESP32-SOLO-1C

ESP32-WROOM-32/32D-V1

  • ESP32-WROOM-32U

  • ESP32-WROOM-32UC

PESP32-WROOM-32U-V3*

  • ESP32-WROVER (PCB)

  • ESP32-WROVER-B (PCB)

  • ESP32-WROVER-BC (PCB)

ESP32-WROVER-V1

  • ESP32-WROVER (IPEX)

  • ESP32-WROVER-B (IPEX)

  • ESP32-WROVER-BC (IPEX)

ESP32-WROVER-I-V2*

备注

  1. 图片 活动台与模组台之间的距离示意 中黄色短路插需插入跳线帽。

  2. 本规范不适用于 ESP-WROOM-02U-V3, ESP32-WROOM-32U-V3 和 ESP32-WROVER-I-V2。

模组台接线

从探针接出来红绿两种颜色的线。接线规则如下表所示。除标识的红绿线，其余未引线管脚均不得接线。

接线要求说明

组件

功能

要求

备注

红线

探针引出线

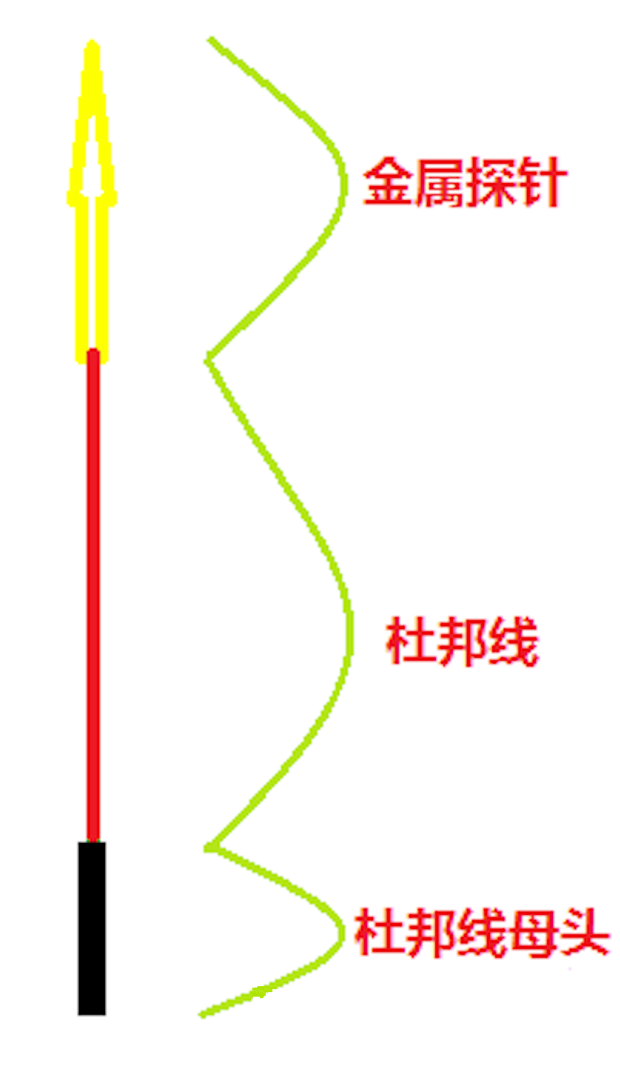

杜邦线从探针上引出并接于底板上，相同标号连接在一起（见下方图片）。

注意：

  1. 使用标准粗细的杜邦线，长度在保证正常使用的情况下尽量短；

  2. 对于底板上没有插针的管脚，可直接焊接在底板背部的锡点上。

开关引出线

杜邦线从开关上引出并接于底板上，相同标号连接在一起（见下方图片）。

  1. 压合治具，开关打开将被按下（1，2 位置），代表开关接通，达到治具压合即给被测模组上电；

  2. 拨码开关（3，4 位置），用于 3-4 手动开关导通，实现模组不同模式切换。

绿线

–

探针默认引出线即可，无需连接到底板。

–

开关

一拖一

一路扭头开关

–

一拖四

四路扭头开关（一个开关可以控制四路导线的导通）

–
../../_images/connect_red_wires_cn.png

红色接线示意图

治具接线

治具可通过不同的接线，选择 不支持工具端自动模式切换 和 支持工具端自动模式切换 两种模式，具体参考下方图片。

备注

默认选择 不支持工具端自动模式切换 方式。

不支持工具端自动模式切换

  1. ESP-WROOM-02 系列

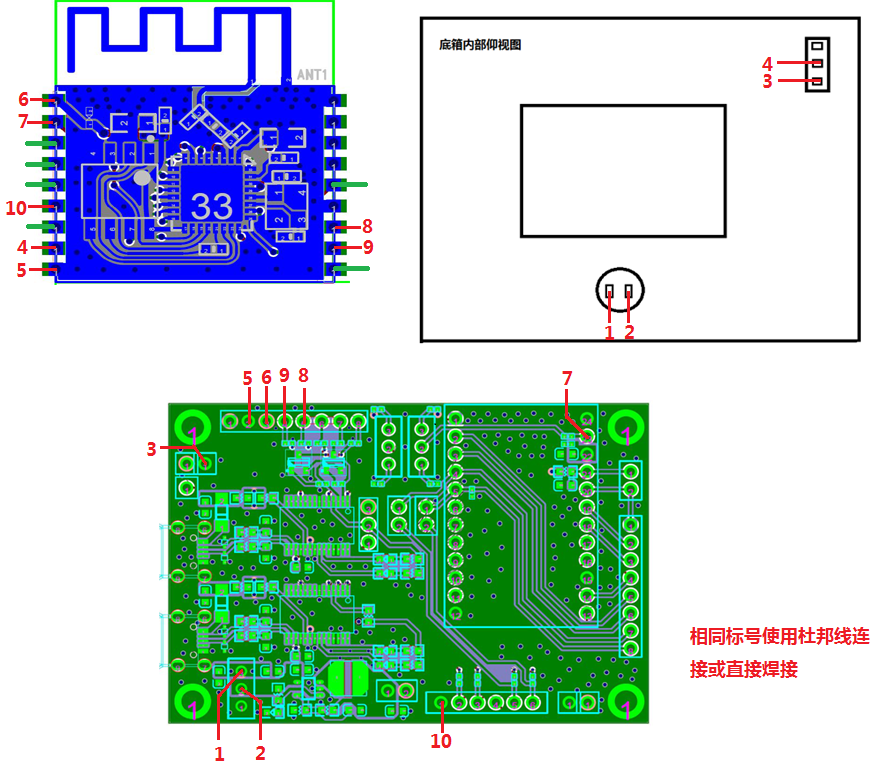

../../_images/esp_wroom_02_wiring_cn.png

ESP-WROOM-02 模组台接线示意图

  1. ESP-WROOM-32 系列

../../_images/esp_wroom_32_wiring_cn.png

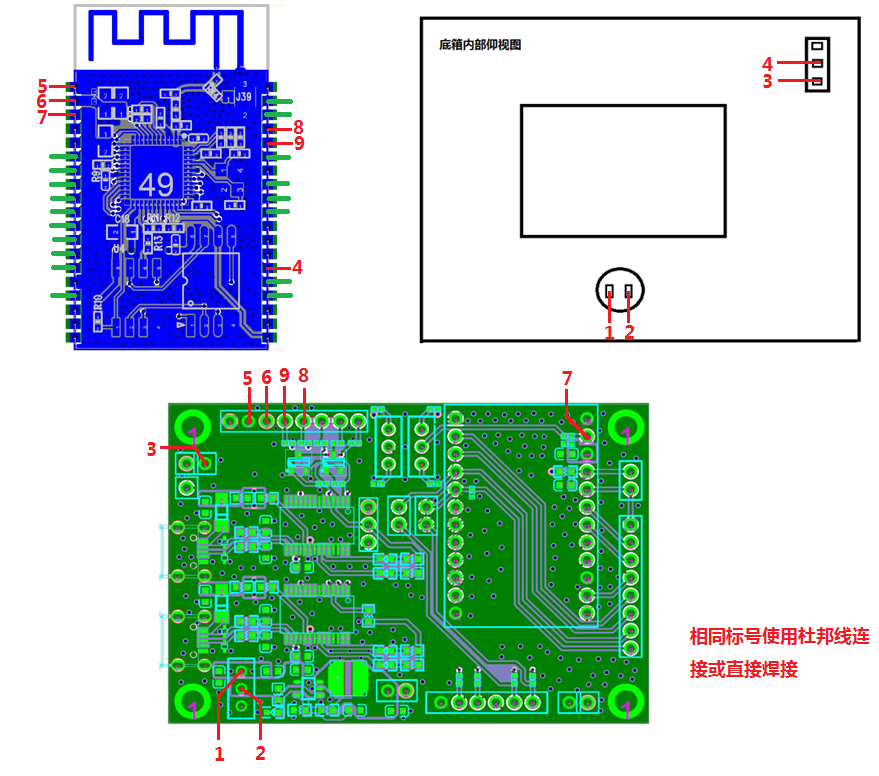

ESP32-WROOM-32 模组台接线示意图

  1. ESP-WROVER 系列

../../_images/esp_wrover_wiring_cn.png

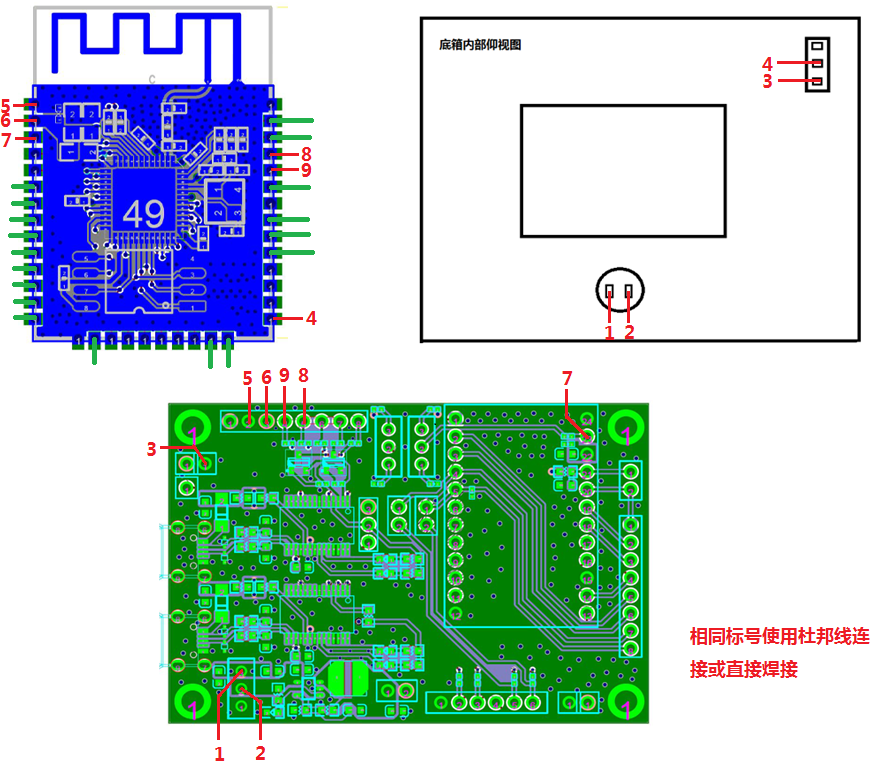

ESP-WROVER 模组台接线示意图

支持工具端自动模式切换

  1. ESP-WROOM-02 系列

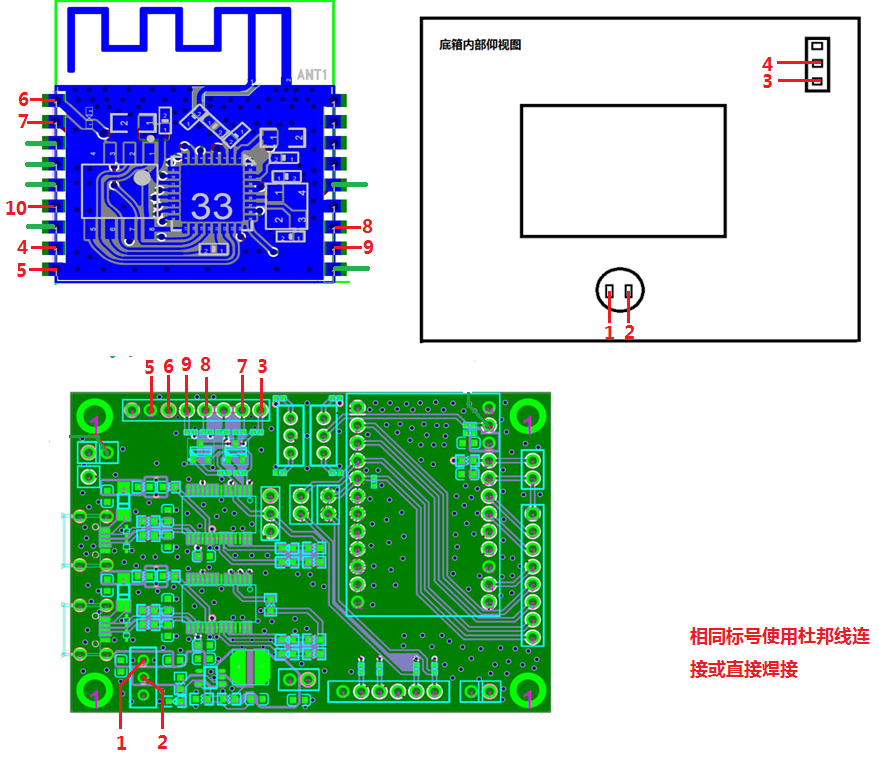

../../_images/esp_wroom_02_wiring_auto_cn.png

ESP-WROOM-02 模组台接线示意图

  1. ESP-WROOM-32 系列

../../_images/esp_wroom_32_wiring_auto_cn.png

ESP-WROOM-32 模组台接线示意图

  1. ESP-WROVER 系列

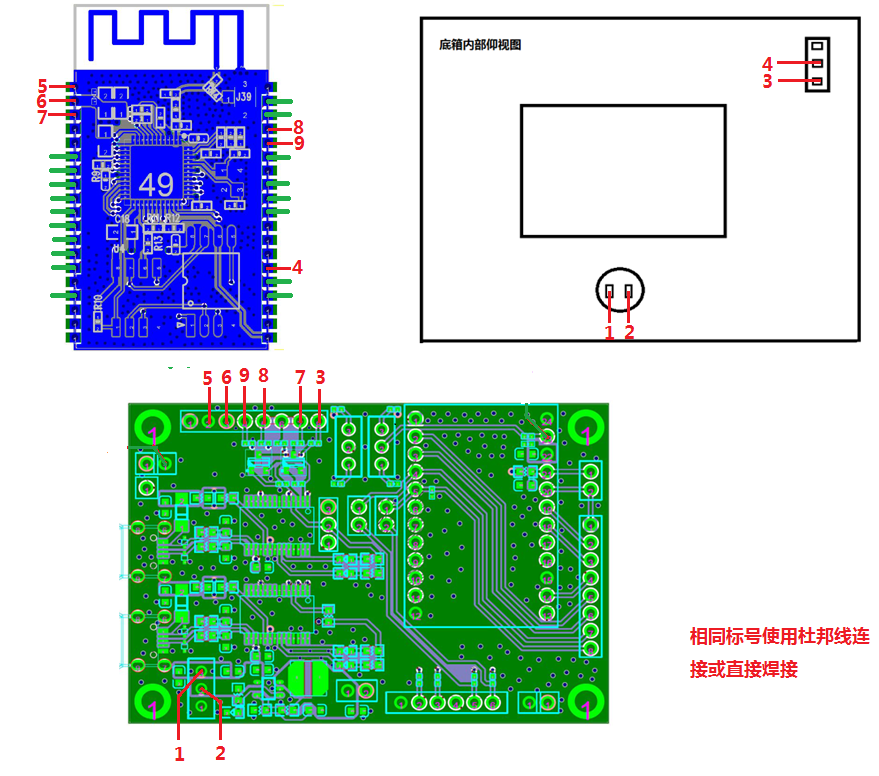

../../_images/esp_wrover_wiring_auto_cn.png

ESP-WROVER 模组台接线示意图

模组治具测试

接线的导通测试

为保证接线使用的材料都是可用的，接线完成后需进行导通测试。测试工具厂商可自行选择，比如万用表、自制简易 LED 显示电路等。

工作模式确认测试

请按照以下步骤，依次确认模组的工作模式。

运行模式（目前只针对 ESP-WROOM-02 系列模组）

  1. 接线导通测试通过后，打开电脑端的串口调试工具（推荐使用 友善串口调试助手）。

  2. 选择对应的端口和波特率 (ESP8266/ESP32：115200)，点击运行按钮。

  3. 将开关(3, 4) 拨在位置 3，将模块置于运行模式。

  4. 按下手柄。

  5. 在图红色区域内输入命令 AT+GMR，点击发送。

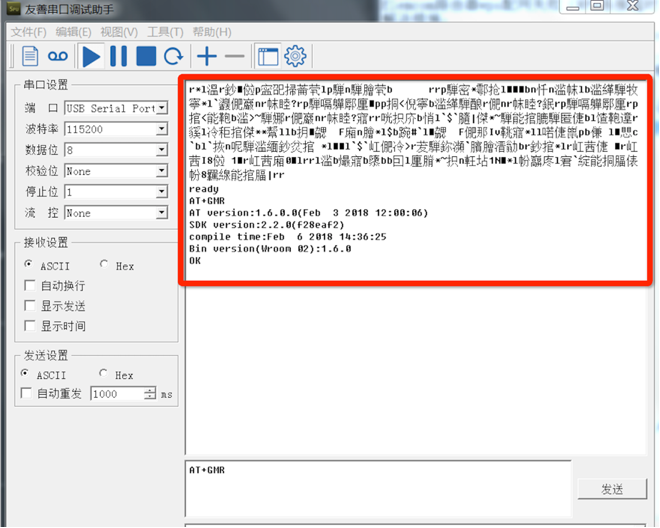

../../_images/at_comment_test.png

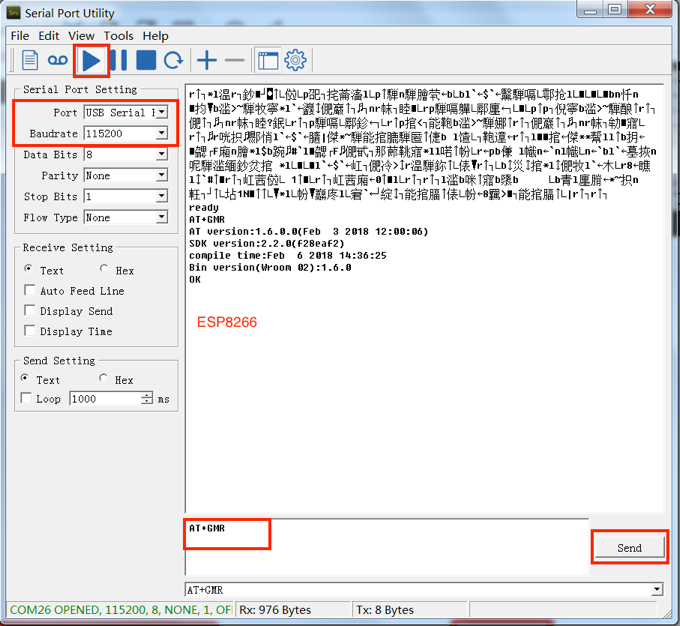

AT 命令测试示意

备注

输入 AT+GMR 命令后需要敲回车键。

  1. 观察串口调试工具窗口。

../../_images/at_test_expected_result_cn.png

AT 测试期望结果

  • 如为期望测试结果，本项测试通过，保存截图。

  • 如不为期望测试结果，本项测试不通过，重新进行接线导通测试，确保接线导通。

烧录模式

  1. 运行模式确认测试后通过后，继续使用电脑端的串口调试工具。

  2. 选择对应的端口和波特率 (ESP8266: 74880; ESP32: 115200)，点击运行。

  3. 将开关 (3, 4) 拨在位置 4，将模块置于下载模式。

  4. 按下手柄。

  5. 观察串口调试工具窗口。

../../_images/expected_result_esp8266_cn.png

ESP8266 烧录模式上电打印

../../_images/expected_result_esp32_cn.png

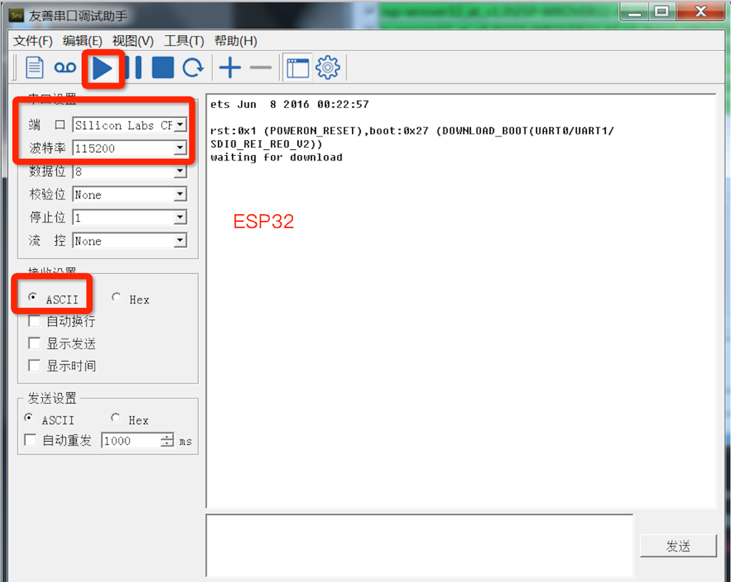

ESP32 烧录模式上电打印

  • 如为期望测试结果，本项测试通过，保存截图。

  • 如不为期望测试结果，本项测试不通过，重新进行接线导通测试，确保接线导通。

测试报告

夹具制造商完成夹具成品，必须进行了上述两种测试，并出具测试报告和对应测试结果截图。

附录

治具申请材料

用户在向治具制造商申请治具时，应提供以下材料：

申请夹具的材料

材料

说明

模块 Gerber 文件

Gerber 文件可提供模组的详细尺寸及定位孔信息。

模组样品（用于烧录 AT 固件）

方便夹具制造商测试夹具成品，根据需求提供。

串口底板

根据自己的需求提供相应数目的串口底板，如一拖四需提供四块底板。底板版本号为 ESP_Factory_Test_board V1.3。

接线模式

请说明是否需要支持 自动切换模式 （默认不支持）。

交付项

治具制造商完成生产后，应交付以下内容：

交付内容

交付项

说明

治具套装

治具+对应数量串口底板+完成接线。

注意：

  1. 如一拖四治具，低箱内应有四块底板，并完成接线。

  2. 底板版本号为 ESP_Factory_Test_board V1.3。

测试报告

测试报告和对应测试结果截图。
