低功耗蓝牙非信令测试

低功耗蓝牙非信令测试控制设备发射特定信号，无需建立实际连接，用于评估其发射功率、频谱特性和误码率等关键性能指标，确保设备的无线通信质量。

搭建测试环境

射频非信令测试固件环境主要包括电脑、测试仪器、USB-to-UART 转接板、待测设备与屏蔽箱等。

电脑 (PC) 通过 USB 与 USB-to-UART 转接板连接，通过网线与测试仪器连接。电脑上需安装 EspRFTestTool 工具包、测试仪器控制软件、以及 USB-to-UART 转接板驱动。
测试仪器 (Tester) 通常为 WT-328/IQXel 综测仪，用于测试待测设备在不同模式下的射频性能。
USB-to-UART 转接板 (USB-to-UART Board) 用于实现电脑和待测设备之间的通信。
待测设备 (DUT) 为基于 ESP32-S3 芯片或模组设计的产品。待测设备通过 UART 与 USB-to-UART 转接板连接，并通过射频连接线与测试仪器连接。待测设备通常放在屏蔽箱中。
屏蔽箱 (Shield Box) 用于隔离外部射频干扰，保证测试环境的稳定性。

备注

对于没有板载 PCB 天线的模组，直接将射频连接线焊接至模组的天线馈电点即可（如上述示意图所示）。

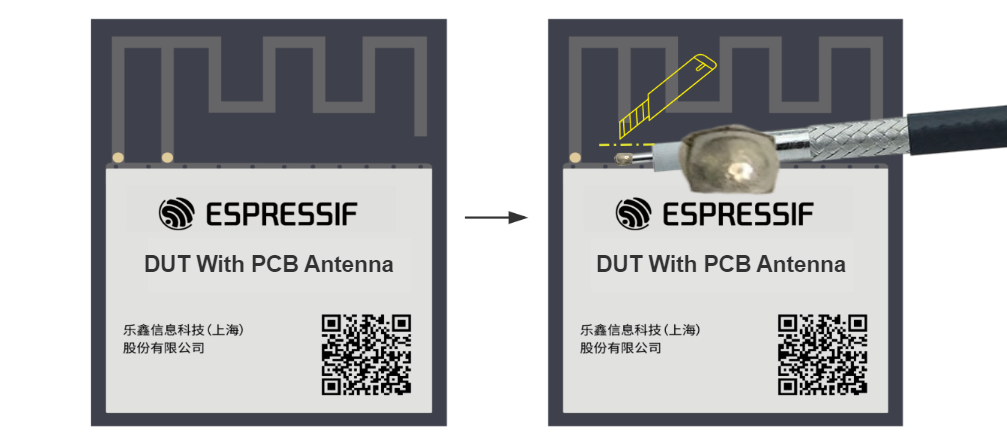

对于带有板载 PCB 天线的模组，需将 PCB 天线馈电点后的天线割断，焊接射频连接线，并使射频线的屏蔽金属层充分焊锡后接入模组 GND。GND 焊接点可选择屏蔽盖或 PCB 板材上去除绿油层的 GND 层，且尽量靠近馈电点。

备注

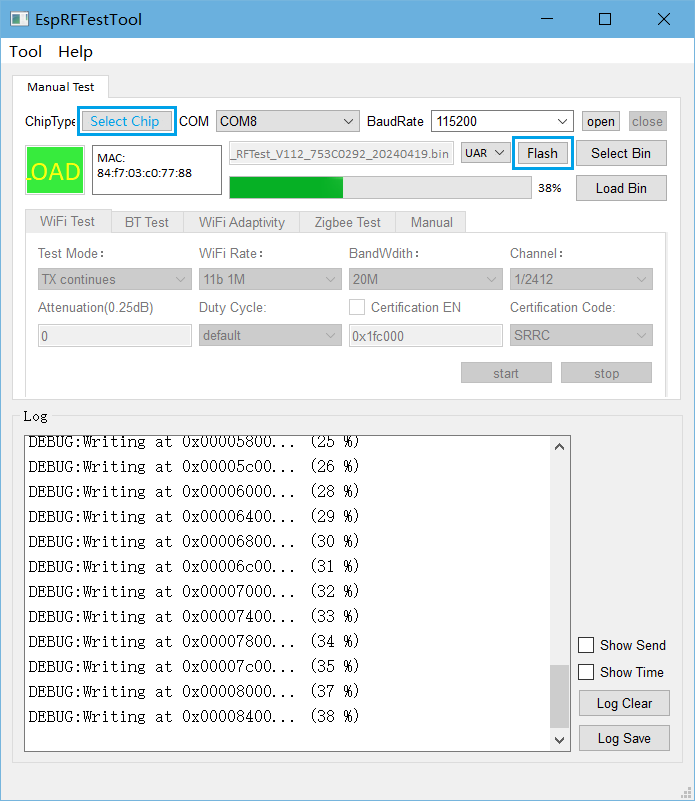

BaudRate 设置为 115200

备注

如使用 Flash 下载工具烧录固件，需要将 ESP32-S3 的烧录地址改为 0x0。

Test Mode：
- BLE50 TX：用于发射性能测试；
- BLE50 TX continue：高发包占空比，用于认证测试。
Power Level：设置低功耗蓝牙发射功率等级，支持 0~15 档测试
Channel：设置低功耗蓝牙测试信道
Hoppe：使能跳频功能，默认关闭
Ulap：设置蓝牙地址，默认不使能
Itaddr：设置逻辑传输地址，默认不使能
Syncw：设置包文件的身份识别码，默认选择 syncw=0x71764129
Payload length：设置 payload 长度，默认使用 250
Data Rate：设置发包速率和编码序列，支持 BLE 1M、2M、125K、500K 四种速率，支持 1010、11110000、prbs9 三种编码序列

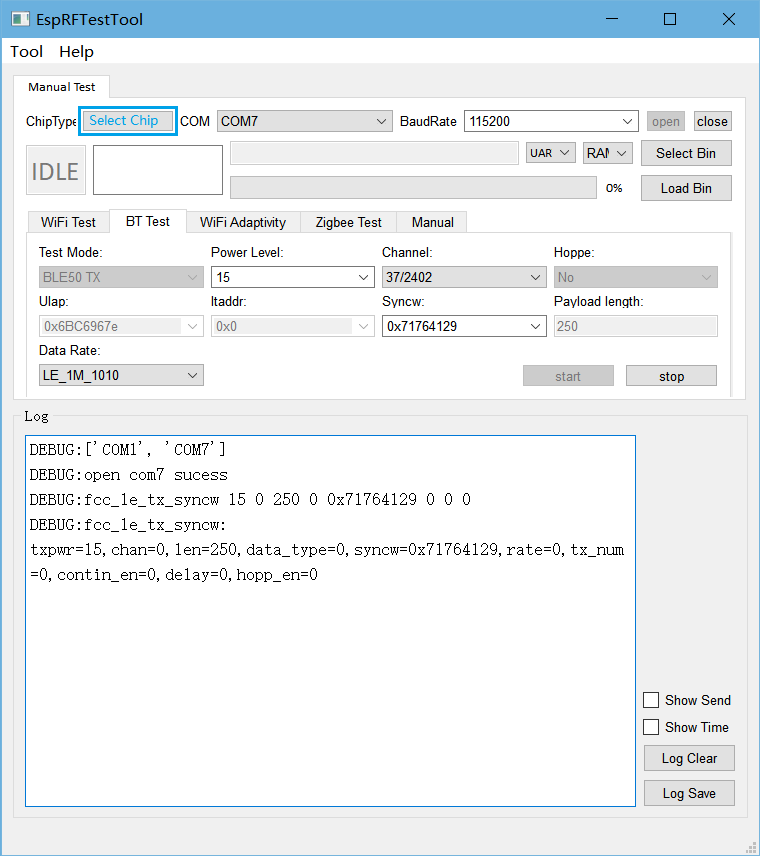

点击 start 后在 log 窗口中显示低功耗蓝牙发射参数说明，参考如下：

fcc_le_tx_syncw:txpwr=15,chan=0,len=250,data_type=0,syncw=0x71764129,rate=0,tx_num=0,contin_en=0,delay=0,hopp_en=0

表明低功耗蓝牙发包正常，此时可使用综测仪检测发射性能。

点击 start 后使用仪器在测试信道发包，完成后点击 stop，在 log 窗口中显示收包信息如下：

3e8 3e8 0 0 0 0 0 0 0 0 p -53276 -24131 0 29422

其中：

根据上述参数，可以计算：

本附录为射频调试或测试所需参考的对照表。

下表主要用于说明 ESP32-S3 的低功耗蓝牙的功率等级及对应的目标功率，用于射频调试或测试对照。

对于低功耗蓝牙，EspRFTestTool 工具包使用信道索引 (channel index) 来识别信道。
