Wi-Fi 接收阻塞测试

[English]

Wi-Fi 接收阻塞测试评估设备在强干扰信号环境下的接收性能。通过引入高强度的干扰信号，测试设备的接收灵敏度和抗干扰能力，以确保其在复杂无线环境中的可靠运行。

搭建测试环境

../../_images/usb_to_uart_connection.png

UART 连接说明

待测设备 (DUT) 为基于乐鑫芯片或模组设计的产品。待测设备通过 UART 与 USB-to-UART 转接板连接。

备注

  • 待测设备的 CHIP_EN 管脚默认上拉，如果产品设计中未拉高，需要手动将 CHIP_EN 接到 3V3 管脚。

  • 部分串口通信板内部已交换 RXD 和 TXD，无需反接，需根据实际情况调整接线。

  • 乐鑫芯片具有上电自校准功能，因此待测设备上电测试前需先将射频连接线连接至测试仪器。

烧录固件

  1. 打开 DownloadTool 工具。

  2. 设置 ChipType，Com Port，Baud Rate，点击 Open，选择下载到 Flash。

  3. 将 ES8266 Wi-Fi 自适应测试/阻塞测试固件 通过 UART 烧录至 0x0。

../../_images/wifi_adaptivity_blocking_firmware_others.png

烧录固件示意图

烧录完成后，继续以下步骤进行自适应测试。

开始测试

备注

如果主晶振为 26 MHz，BaudRate 设置为 74880；如果主晶振为 40 MHz，BaudRate 设置为 115200。

查看上电打印

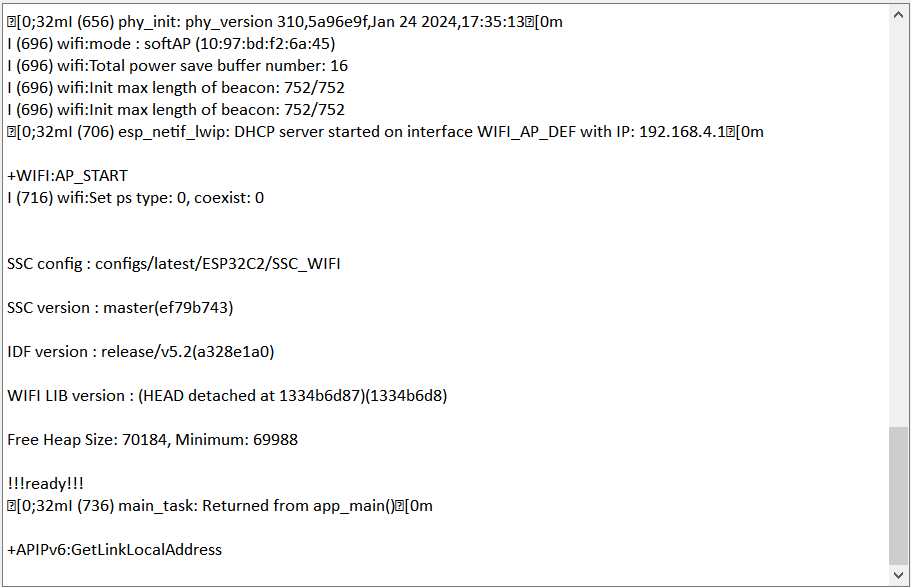

使用串口通信工具，如 友善串口助手，配置端口号和波特率，待测设备重新上电后串口如果打印类似如下信息，则可确认测试状态 OK：

../../_images/esp32c2_wifi_signaling.png

设备上电串口打印日志

使用串口指令测试

在串口中依次输入以下指令以进行配网：

// 设备配网
// 配置样机进入 station 模式
op -S -o 1

// 连接 AP，SSID 为 CMW-AP，密码为 12345678
sta -C -s CMW-AP -p 12345678

备注

  • -p 参数用于设置 AP 密码。如果 AP 无密码，则无需使用该参数。

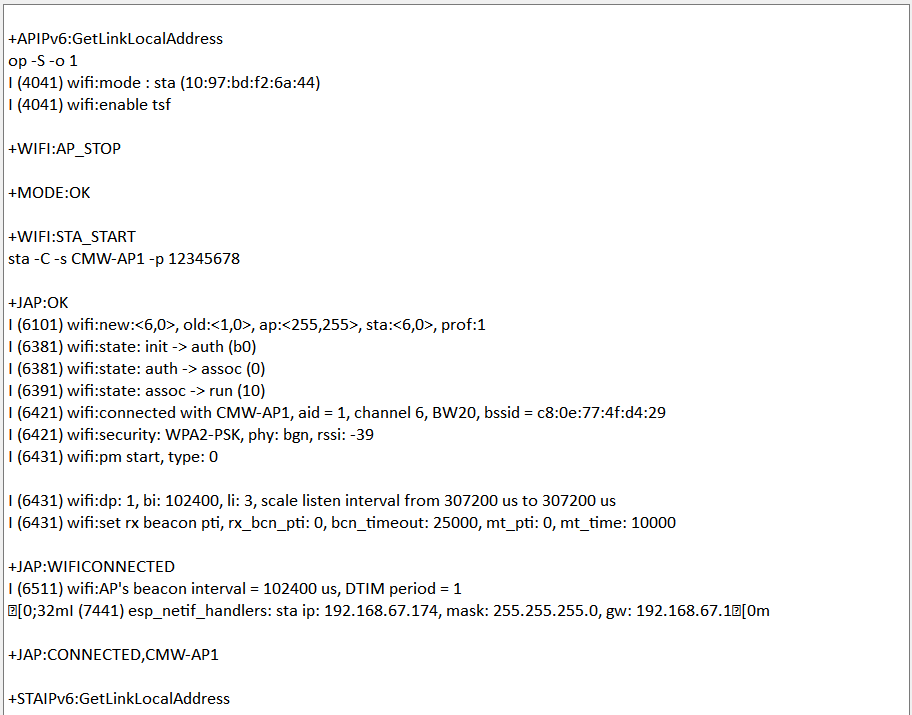

串口中打印如下信息，表明连接成功，可进行 Wi-Fi 接收阻塞测试。

../../_images/wifi_blocking_log.png

设备配网串口打印日志

使用 ESPRFTestTool 工具测试

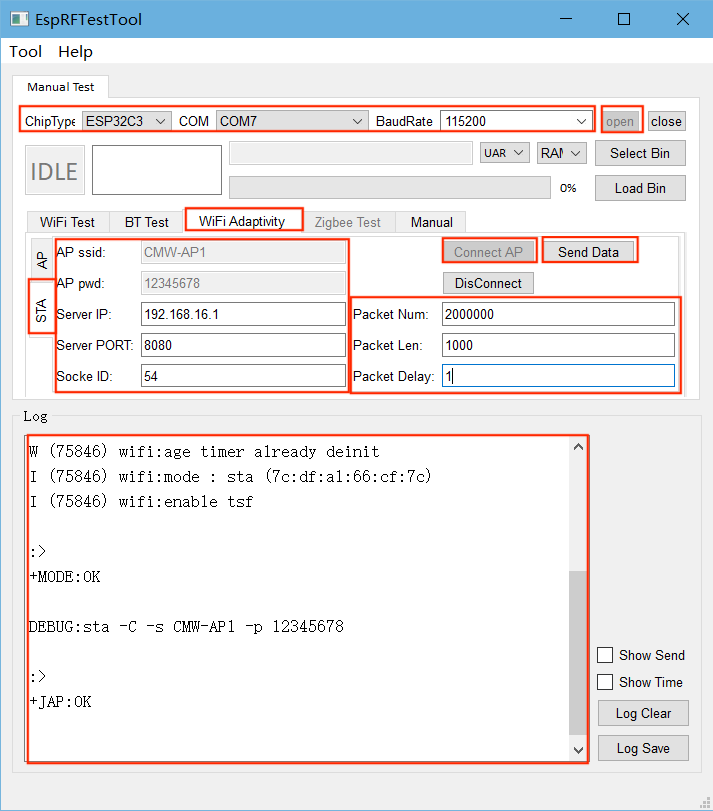

  • 打开 EspRFTestTool 工具包，配置 ChipType 与 COM，波特率选择 115200，打开端口后，选择 WiFi Adaptivity 测试界面。

  • 在 STA 模式输入 AP ssid 和 AP pwd, 点击 Connect AP 连接。

  • 如果打印类似如下 log，则表明配网成功：

../../_images/wifi_adptive_connection.png

设备配网

配网成功后即可开始 Wi-Fi 接收阻塞测试。
