Flash 下载工具用户指南

[English]

准备工作

乐鑫模组在进行 flash 下载时所需的软、硬件资源如下所示。

  • 硬件设备：

    • 1 x 待下载设备

    • 1 x PC（操作系统支持 Windows 7 [64 位]、Windows 10）

  • 软件：

工具介绍

界面入口

打开 Flash 下载工具，双击 .exe 文件后进入工具主界面，如下图所示：

../../_images/main_interface.jpg

Flash Download Tool 主界面

  • ChipType：芯片类型，根据所用产品类型选择

  • WorkMode：软件模式，当前有 Develop 模式与 Factory 模式，区别如下：

    • Develop 模式使用固件绝对路径，只支持单片产品烧录。

    • Factory 模式使用相对路径，建议将待烧录固件放在与 .exe 文件同级的 bin 文件夹中，配置后关闭时会自动保存在本地。

    • Factory 模式打开时，界面锁定，需点击 LockSettings 按钮使能编辑。防止鼠标误操作。

  • LoadMode：下载接口仅支持 UART。

SPIDownload 界面

以下是配置说明：

  • Download Path Config 包含固件加载路径，固件下载地址，以 16 进制格式填写，比如 0x1000。

  • SPI Flash Config

    • SPI SPEED：SPI 启动速率

    • SPI MODE：SPI 启动模式

    • DETECTED INFO：自动检测到的 flash 及晶振信息

    • DoNotChgBin：若使能，则按照 bin 文件原始内容烧录。若不使能，按照界面的 SPI SPEED、SPI MODE 配置更新并烧录。

    • CombineBin 按钮：可将 Download Path Config 中选中的多个固件打包成一个固件。若使能 DoNotChgBin，则按原始固件打包。若不使能 DoNotChgBin，则按界面 SPI SPEED、SPI MODE 配置打包固件。固件之间非数据区，会以 0xff 进行填充。打包的固件将保存为 ./combine/target.bin，每次点击覆盖前次。

    • Default 按钮：将界面 SPI 配置均还原成默认值。

  • Download Panel

    • START：开始按键

    • STOP：停止按键

    • ERASE：整个 flash 擦除

    • COM：下载串口

    • BAUD：下载波特率

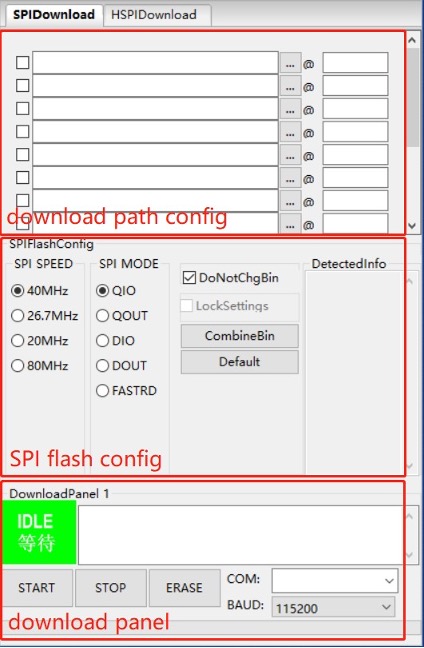

../../_images/spidownload_interface.jpg

SPIDownload 界面

备注

  • 工具版本 >= 3.9.10 时，默认不再允许更改 SPI SPEED、SPI MODE，以上参数与固件编译配置保持一致。

HSPIDownload 界面

HSPIDownload 界面与 SPIDownload 界面一致，ESP8266 HSPI 外接 flash 时会用到，界面说明可参考 SPIDownload 界面。

FactoryMultiDownload 界面

  • Factory 模式使用相对路径，默认从工具目录的 bin 路径下加载待烧录固件。而 Develop 模式使用绝对路径。Factory 模式的优点：只要将待烧录固件拷入工具目录的 bin 路径下，即可在工厂电脑间拷贝，不会出现路径问题。

  • Factory 模式打开时，工具启动默认使能界面上 LockSettings。LockSettings 在使能的情况下，固件路径及 SPI flash config 均无法配置，防止产线人员误触导致配置错误。（工厂管理人员需要配置时，可点击 LockSettings 进行解锁）

  • Factory 模式下，可点击 CRC32 cal 按钮，根据待烧录的所有文件内容及烧录地址生成一个校验值，产线可根据此校验值来确认烧录的文件及配置是否正确。

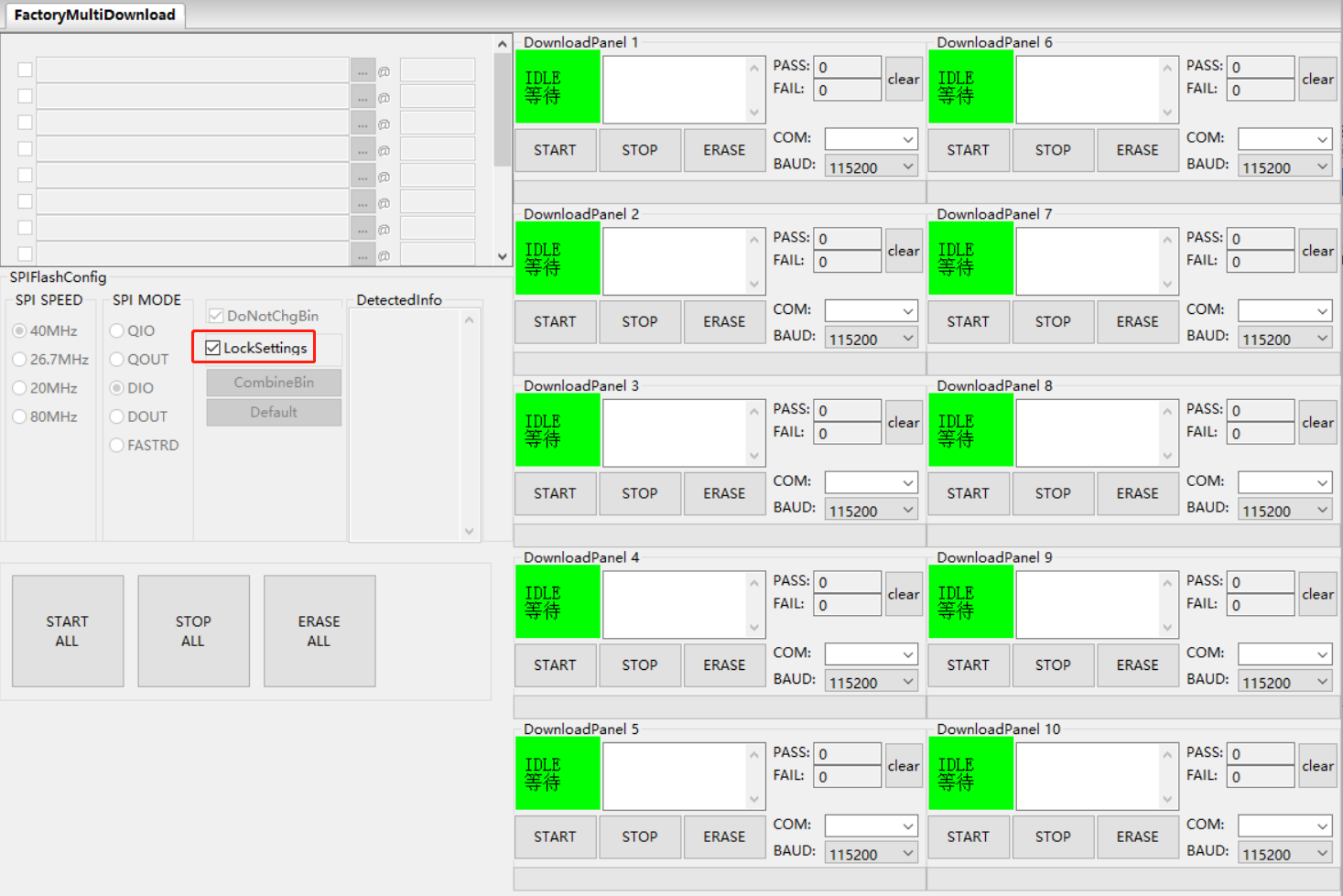

../../_images/factorymultidownload_interface.png

FactoryMultiDownload 界面

FactoryMultiDownload 界面的 download path config 及 SPI flash config 配置与 SPIDownload 界面基本相同，请参考 SPIDownload 界面，并注意单独配置每一路的串口号和波特率。

chipInfoDump 界面

  • Device 选择对应设备的串口号和通信波特率。

  • Read Flash 选择从 flash 里读取内容的首地址及要读取内容的大小，此项仅读取 flash 时需要设置。

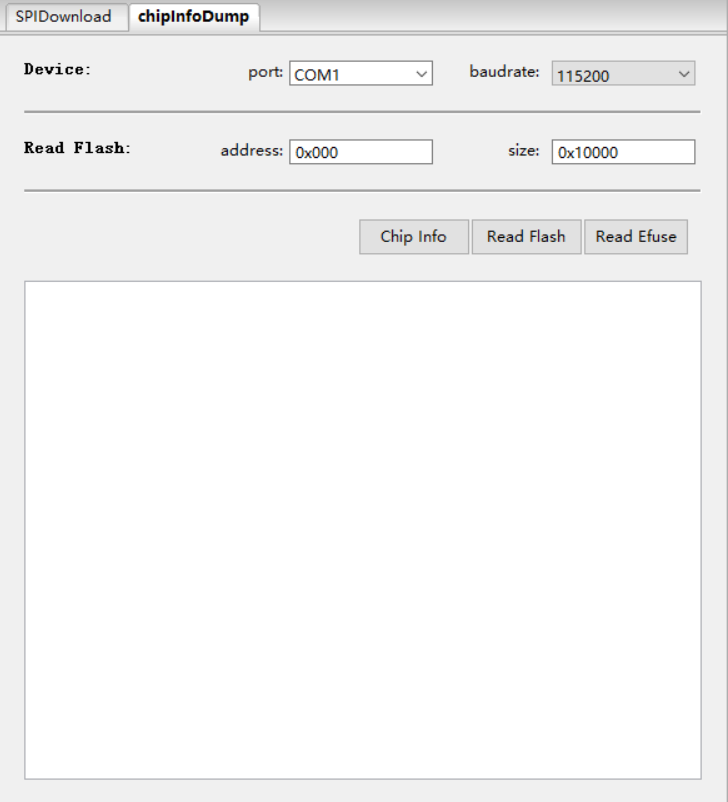

../../_images/chip_info_dump.png

chipInfoDump 界面

  • 功能说明

    • Chip Info：读取芯片型号、flash ID 以及 flash 状态寄存器值，读取内容直接显示在软件界面上。

    • Read Flash：读取 flash 存储的数据。读出的内容会存储在生成的 bin 文件中，bin 文件名称以“芯片 MAC + 读取起始地址 + 读取数据长度 + 读取时间”的格式命名。

    • Read Efuse：读取芯片 eFuse 的内容，功能和 esptool summary 相同，读出内容存储在生成的文本文件中，文件以“芯片 MAC + 读取时间”的格式命名。

备注

  • 以上读取功能的支持需要产品启动后进入下载模式。

  • 工具版本 >= 3.9.8

下载示例

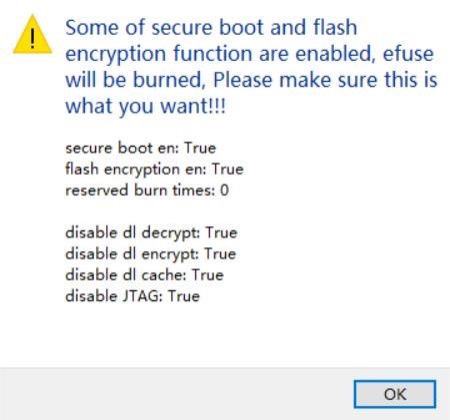

本章节主以 ESP32 系列为例，演示如何进行常规烧录和加密烧录。目前，ESP8266 仅支持常规烧录。

常规烧录

  1. 将 GPIO0 管脚下拉，使设备进入下载模式

  1. 打开下载工具，ChipType 选择 ESP32，WorkMode 选择 Develop，LoadMode 选择 UART，点击 OK，如下图所示。

../../_images/device_selection.jpg

设备选择 — ESP32 Download Tool

  1. 进入下载页面，填入需要烧录的 bin 文件，和对应的烧录地址，勾选 bin 文件前面的复选框，并根据自己实际需求填入 COM 及 BAUD。

  2. 点击 START 开始下载。下载过程中，下载工具会读取 flash 的信息和芯片的 MAC 地址。

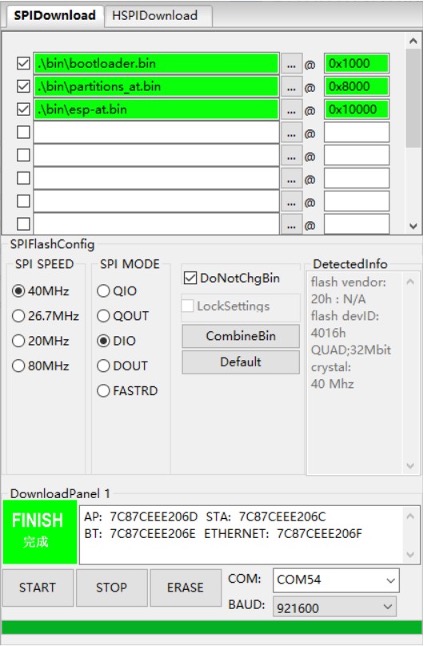

  3. 下载完成后，下载工具的界面如下图所示。

../../_images/download_finish_interface.jpg

下载完成界面

版本发布说明

  • 3.9.11

    • 支持 ESP32-P4 ECO7 (rev 3.2)

    • 支持 ESP32-S31

  • 3.9.10

    • 支持 ESP32-P4 ECO6

    • 支持 ESP32-C5 ECO3

    • SPI_MODE 和 SPI_SPEED 不可编辑

    • 支持在工厂模式下对待下载文件及烧录地址进行 CRC32 检查

    • 支持 ESP32-C5 安全启动 V2 以及 flash 加密

    • 支持 ESP32、ESP32-S2、ESP32-S3 eFuse flash_voltage 配置

  • 3.9.9

    • 支持 ESP32-P4 USB 下载

    • 增加 help 按钮，包含工具更新及在线文档

    • 支持 ESP32-P4 flash size > 16 MB 烧录

    • 增加烧录过程中 MD5 校验状态展示

  • 3.9.8

    • 增加 Read Flash & Read Efuse 界面

    • 支持 ESP32-C5 和 ESP32-C61

  • 3.9.7

    • 支持 ESP32-P4

    • 更新 UI 的显示图标

    • 修复长时间使用后烧录过程图标卡顿问题

  • 3.9.6

    • 支持 ESP32、ESP32-H2、ESP32-C6、ESP32-C2、ESP32-S2 安全启动 V2 以及 flash 加密

    • 工厂模式下，待烧录产品个数可配置，最多 20 个

  • 3.9.5

    • 支持 ESP32-H2

    • 支持擦除按钮不可点击

    • 修复一些已知漏洞

  • 3.9.4

    • 支持 ESP32-C6

    • 支持 ESP32-C3 和 ESP32-S3 flash 加密

    • 添加 XMC flash 修复

    • 支持工厂模式下的烧录计数

  • 3.9.3

    • 支持 ESP32-C2

    • 更新烧录过程中完成时的图标

  • 3.9.2

    • 修复配置文件错误问题

    • 更新自动启动流程
