相机传感器调试说明
本文档主要介绍相机传感器调试过程中的驱动开发流程及注意事项。相机传感器调试可按照下图所示流程实施：

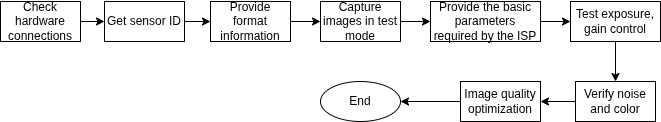

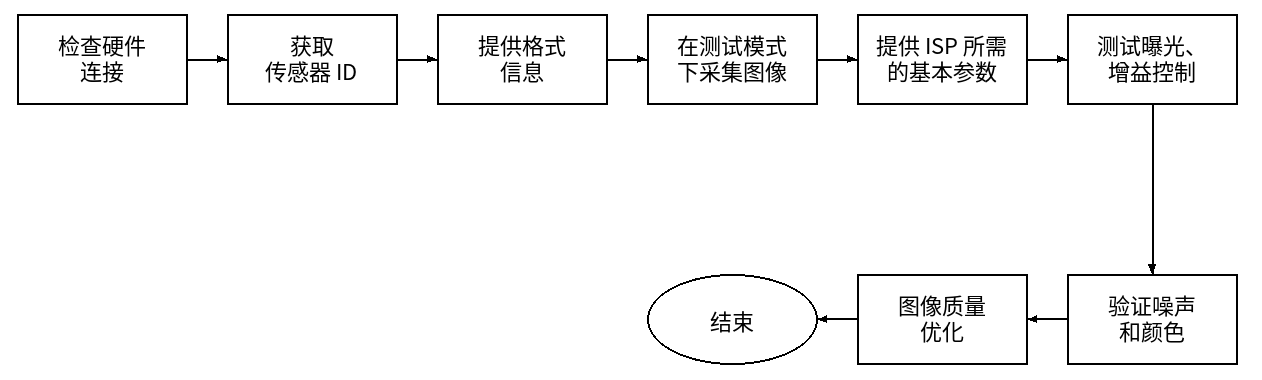

传感器调试流程
准备材料
确认技术参数
开发相机传感器的驱动程序前，先获取相机传感器的技术规格书以及设计指南，了解相机传感器的帧率、输出尺寸、数据格式是否符合 SOC 的接口需求，并按照如下格式向 Sensor 原厂申请初始化配置列表：
Sensor name: OV2710
SOC name: ESP32-P4
Output size: 640x480
FPS: 30
Input Clock: 24MHz
Output mode: Linear mode
Interface: MIPI 2 data lanes
Output format: RGB RAW8
获取传感器初始化设置，一般至少要准备最大规格和标准分辨率两种序列。
注意
对于使用 MIPI 接口的 sensor, 注意 MIPI 的一些参数需要符合接收端的需求。要求每个数据线的速率不大于 1.0 Gbps，无 line sync packet，MIPI 时钟采用非连续模式。
硬件连接
根据使用的相机接口，参考官方开发板的电路设计，向负责制作相机模组的厂商申请相机模组。相机模组的硬件设计过程中需要重点关注的几个方面包括：
相机传感器的电源需求，包括 AVDD、DVDD、DOVDD。
相机传感器的输入时钟 XCLK 是使用外部晶振还是使用 SOC 的输出时钟。
PWDN (Power Down)、RST (Reset) 管脚是否与 Sensor 连接。
不同接口的 sensor 模组与开发板的连接的方式不同。
SPI 接口的相机传感器与开发板连接的示意图如下：
------------------ ------------------
| Camera Sensor | | SoC |
| | Data Link | |
| Data1 |--------------------->| Data1 |
| Data0 |--------------------->| Data0 |
| | | |
| XCLK(Optional) |<---------------------| XCLK |
| VSYNC |--------------------->| VSYNC |
| PCLK |--------------------->| PCLK |
------------------ ------------------
| I2C Slave | SCCB Control Link | I2C Master |
| SCL |<---------------------| SCL |
| SDA |<-------------------->| SDA |
------------------ ------------------
DVP 接口的相机传感器与开发板连接的示意图如下：
------------------ ------------------
| Camera Sensor | | SoC |
| | Data Link | |
| Data7 |--------------------->| Data7 |
| Data6 |--------------------->| Data6 |
| Data5 |--------------------->| Data5 |
| Data4 |--------------------->| Data4 |
| Data3 |--------------------->| Data3 |
| Data2 |--------------------->| Data2 |
| Data1 |--------------------->| Data1 |
| Data0 |--------------------->| Data0 |
| | | |
| PCLK |--------------------->| PCLK |
| HREF |--------------------->| HREF |
| VSYNC |--------------------->| VSYNC |
| | | |
------------------ ------------------
| I2C Slave | Control Link | I2C Master |
| SCL |<---------------------| SCL |
| SDA |<-------------------->| SDA |
------------------ ------------------
MIPI 接口的相机传感器与开发板连接的示意图如下：
------------------ ------------------
| CSI Transmitter| | CSI Receiver |
| | Data Link | |
| Data1+|--------------------->|Data1+ |
| Data1-|--------------------->|Data1- |
| Data0+|--------------------->|Data0+ |
| Data0-|--------------------->|Data0- |
| | | |
| CLK +|--------------------->|CLK + |
| CLK -|--------------------->|CLK - |
| | | |
------------------ ------------------
| CCI Slave | Control Link | CCI Master |
| SCL |<---------------------| SCL |
| SDA |<-------------------->| SDA |
------------------ ------------------
获取 Sensor ID
准备 Sensor 驱动
通过软件程序查询相机传感器的 ID，可以验证硬件连接是否正确、以及 I2C 通信是否正常。这需要先实现相机传感器的驱动程序。
可以基于一款规格相近相机传感器的驱动进行修改，尝试编写出 Sensor 驱动。更多介绍可以参考 add new driver 。
重要
esp_cam_sensor 组件中默认使用 7 bit 的 I2C 地址。
测试 I2C 通信
在硬件连接正确，设备的管脚配置正确的情况下，运行 capture stream 示例，若显示如下日志则说明测试正常。
I (5310) example_init_video: MIPI-CSI camera sensor I2C port=0, scl_pin=8, sda_pin=7, freq=100000
I (5320) ov5645: Detected Camera sensor PID=0x5645
注意
如果需要配置相机传感器的 PWDN 和 RST 管脚，推荐在应用层代码中控制这些接口的电平。
如果使用 SOC 的管脚输出 XCLK 时钟信号，请参考 xclk_generator 示例中的 API 来生成该信号。
在管脚配置正确，sensor 供电正常，XCLK 正常的情况下，也可以尝试使用 i2c_tools 示例来探测设备的 I2C 地址信息。
完善 Format 信息
参考相机传感器的技术手册以及 sensor 厂家提供的初始化列表，完善代表 sensor 格式信息的结构体 esp_cam_sensor_format_t 。以 OV2710 为例，该结构体包含的信息有：
static const esp_cam_sensor_format_t ov2710_format_info[] = {
/* For MIPI */
{
.name = "MIPI_1lane_24Minput_RAW10_1920x1080_25fps",
.format = ESP_CAM_SENSOR_PIXFORMAT_RAW10,
.port = ESP_CAM_SENSOR_MIPI_CSI,
.xclk = OV2710_MCLK,
.width = 1920,
.height = 1080,
.regs = init_reglist_MIPI_1lane_1920_1080_25fps,
.regs_size = ARRAY_SIZE(init_reglist_MIPI_1lane_1920_1080_25fps),
.fps = 25,
.isp_info = &ov2710_isp_info[0],
.mipi_info = {
.mipi_clk = 800000000,
.lane_num = 1,
.line_sync_en = false,
},
.reserved = NULL,
}
};
注意
对于 MIPI 接口的传感器，MIPI 接口的信息可以咨询传感器的 FAE 或者查看原厂提供的寄存器初始化列表信息。
通常传感器的寄存器初始化列表会按照 soft reset -> standby enable -> sensor format init 的顺序进行配置，然后在调用
sensor_set_stream()时切换到 standby disable 模式来输出数据。
在测试模式下采集图像
sensor 的测试模式可以输出有一定规律的数据，这有助于检查接收端的配置是否与发送端匹配。开发人员参考相机传感器的技术手册，实现该 sensor 测试模式的使能接口，然后通过编译一些可以预览图像的 examples ，查看该测试模式下的图像。以 OV2710 为例，需要以下步骤来完成：
实现使能测试模式的接口
ov2710_set_test_pattern()。在
ov2710_set_stream()函数返回前，调用ov2710_set_test_pattern()启用测试模式。编译示例，预览测试模式的图像。
注意
一些输出 YUV 数据的传感器尽管可以正常被初始化并在接收端接收到数据，但是最终显示的图像的颜色异常，此时应检查传感器的信号极性、管脚驱动能力，数据大小端配置以及 YUYV 发送顺序。
对于输出 RAW 格式的数据的传感器，格式信息中还包括 ISP 信息，不正确的 ISP 信息将导致图像异常，但是不影响接收数据。若测试模式下编码后的图像异常，可以尝试更改
esp_cam_sensor_isp_info_t中的bayer_type参数，直到测试图像与传感器的技术规格书的一致。另外，sensor 的 vflip 和 hmirror 功能会影响传感器的 bayer_type 参数。推荐运行 web 示例来在网页上预览图像。也可以通过 LCD、USB 等接口导出图像进行预览。
完善 ISP 功能
对于输出 RAW 格式的数据的传感器，还需提供正确的控制信息供 ISP 外设来使用。
其中关于 AE 控制信息，请参考相机传感器的技术手册按照如下顺序实现相关的接口：
sensor_set_exp_val()。该接口用于设置相机传感器的曝光时间。
sensor_set_total_gain_val()。该接口用于设置相机传感器的增益信息。sensor 的增益分为数字增益、模拟增益，该接口设置总增益，总增益 = 模拟增益 x 数字增益。
sensor_query_para_desc()。该接口用于查询相机传感器的曝光、增益取值范围，默认值等信息。
sensor_set_para_value()。该接口用于设置相机传感器的 ISP 控制参数。
注意
一些输出 RAW 格式的数据的传感器可以输出实时的黑电平、亮度的统计数据，它们需要特殊的 API，并完善 ISP 相关的其他参数，请联系乐鑫的技术人员完成技术支持。
传感器默认的 ISP 控制信息，比如默认的曝光值、增益值，请确认与对应的寄存器列表信息一致。
测试 AE 配置
在完善 AE 配置信息后，可以启用一个定时器，在定时器中调用设置曝光、增益控制的接口，让配置参数递增或者递减变化，在可以预览图像的 examples 中，查看图像的亮度是否平滑地过渡。
协助 ISP tuning 人员进行图像质量调优
验证噪声和颜色
sensor 驱动开发人员需要配合 ISP 调试人员验证不同增益下的噪声情况，完善增益的控制数组以及曝光时间的控制，平衡亮度变化的平滑性和噪声情况。此外，对于一些拥有部分 ISP 的 sensor，其 ISP 相关的功能，如 BLC、DPC 功能，也需要配合 ISP 调试人员进行验证。
图像质量调优
协助图像质量调试人员优化图像质量。
