相机传感器驱动

概述

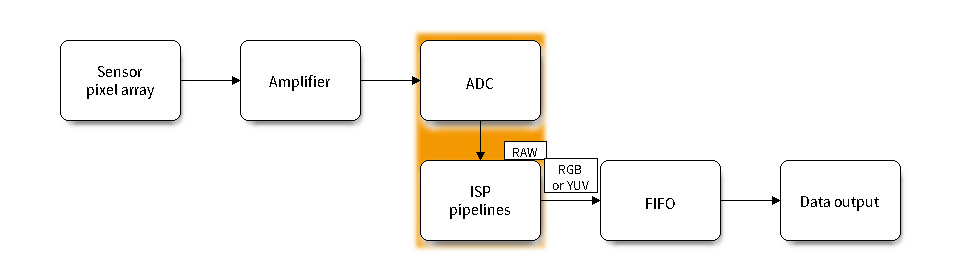

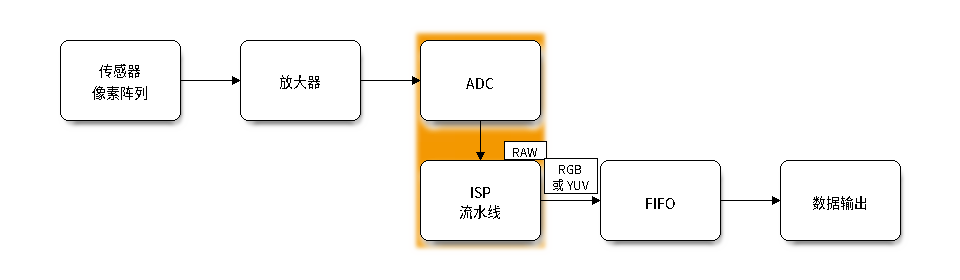

相机传感器的数据流如下所示：

按照相机传感器输出的数据的格式，将 camera sensor 分为两种：

RAW sensor，这类 sensor 只能输出 RAW 格式的数据。
YUV sensor，相比 RAW sensor，该类型的 sensor 内部集成了 ISP pipelines，可以直接输出 YUV 或者 RGB 格式的数据。

驱动架构

每个传感器的驱动程序主要代码包括：

├── cfg
│   ├── sc2336_default.json         # IPA（Image Processing Algorithms，图像处理算法）参数配置文件
├── include
│   └── sc2336_types.h
│   └── sc2336.h
├── private_include
│   └── sc2336_regs.h
│   └── sc2336_settings.h           # 传感器驱动程序的初始化配置
└── Kconfig.sc2336
└── sc2336.c                        # 传感器驱动程序的实现

注意

对于 YUV sensor, 则不需要提供用于配置 IPA 参数的 json 文件。
如需增加自定义的传感器驱动程序，请参考准备 Sensor 驱动。
关于相机调试的支持策略，请参考 SUPPORT_POLICY.md。

功能概览

esp_cam_sensor 驱动提供以下服务：

设备发现 - 包括探测传感器设备的 ID 信息，以及如何在完成工作后回收资源。
参数控制 - 包括查询设备支持的参数信息，设置和查询参数值等信息。
IO 控制 - 包括控制设备的数据流的开始与结束，启用测试模式以及软重启等功能。
格式控制 - 描述了如何枚举该 sensor 支持的格式，以及设置和查询格式。
查询名称 - 描述了在使用中查询当前设备的名称。
生成 XCLK 时钟 - 列出了如何在 SOC 上生成 XCLK 时钟。
Kconfig 选项 - 列出了支持的 Kconfig 选项，这些选项可以对驱动程序产生不同影响。

注意

esp_cam_sensor 组件中的接口主要由相机驱动的底层开发人员进行开发和维护，应用开发人员可以直接使用 esp-video 的 API 接口，避免调用 esp_cam_sensor 组件中的接口。

设备发现

若传感器已正确连接到 SOC 上，并且驱动程序正常，驱动程序将自动检测传感器的 ID 信息，并返回 esp_cam_sensor_device_t 来表示该设备。在调用任何其他 esp_cam_sensor_ API 之前必须先生成该设备的描述符。

通过传感器命名的接口探测指定设备

以 OV2710 为例，在应用代码中包含 ov2710.h 头文件，然后通过 ov2710_detect() 函数探测该总线上是否连接了该设备。相关示例可以参考 detect 。

探测指定 SCCB 总线上的所有设备

esp_cam_sensor 组件提供了一个数组，以供用户探测指定的 SCCB 上连接的所有相机设备。相关示例可以参考 example_sensor_init 。

删除设备

如果不再需要使用相机设备，可以调用 esp_cam_sensor_del_dev() 来回收资源。

参数控制

相机设备的参数可以被查询和设置：

esp_cam_sensor_query_para_desc() 用于查询参数的类型、取值范围。
esp_cam_sensor_get_para_value() 用于查询参数的当前值。
esp_cam_sensor_set_para_value() 用于设置参数的值。

IO 控制

相机设备的输入输出控制可以通过调用 esp_cam_sensor_ioctl() 来实现。

格式控制

相机设备的格式信息包括：输出接口、输出数据格式、输出帧率。所有由初始化寄存器列表决定的信息均通过 esp_cam_sensor_format_t 结构体来描述。通过设置和查询该结构体的信息，接收端才能正确地完成初始化操作，接收和处理相机发送的图像数据。

esp_cam_sensor_query_format() 用于查询支持的格式信息。
esp_cam_sensor_get_format() 用于查询正在使用的格式信息。
esp_cam_sensor_set_format() 用于设置使用的格式信息。

查询名称

通过调用 esp_cam_sensor_get_name() 接口来查询当前设备的名称。

生成 XCLK 时钟

相机传感器的正常初始化需要电源、时钟信号、正确的 RST 电平和正确的 PWDN 电平。其中，时钟信号既可以通过外部晶振来提供，也可以通过 SOC 主机来提供。

ESP32 可以通过 LEDC、ESP_CLOCK、LCD_CAM 等外设生成该时钟信号。为了方便使用，它们统一被封装为 esp_cam_sensor_xclk_ 命名的函数。使用 XCLK 的示例可以参考 xclk_generator 。

注意

不同的外设可使用的时钟源不同。比如一些芯片的 LEDC 外设仅支持 80 MHz 的时钟源，80 MHz 无法被 24 MHz 整除，因此无法生成 24 MHz 的 XCLK。如果不确定某外设是否可以生成指定频率的时钟信号，请联系 FAE。

Kconfig 选项

每一个传感器都有一个配置文件，以 OV2710 为例，对应的是 sensors/ov2710/Kconfig.ov2710 文件。通过该文件可以配置传感器默认加载的格式、是否启用自动探测功能等。

此外，还有一些通用的配置选项：

CONFIG_CAMERA_XCLK_USE_LEDC 配置 XCLK 时钟生成器由 LEDC 外设来实现。
CONFIG_CAMERA_XCLK_USE_ESP_CLOCK_ROUTER 配置 XCLK 时钟生成器由 ESP_CLOCK 外设来实现。

API 参考

Header File

esp_cam_sensor/include/esp_cam_sensor.h

Functions

esp_err_t esp_cam_sensor_query_para_desc(esp_cam_sensor_device_t *dev, esp_cam_sensor_param_desc_t *qdesc)

Query the supported data types of extended control parameters.

参数:

dev – [in] Camera sensor device handle that was created by sensor_detect.
qdesc – [out] The pointer to hold the extended control parameters.

返回:

ESP_OK: Success
ESP_ERR_INVALID_ARG: Error in the passed arguments.
ESP_ERR_NOT_SUPPORTED: The sensor driver does not support this operation.

esp_err_t esp_cam_sensor_get_para_value(esp_cam_sensor_device_t *dev, uint32_t id, void *arg, size_t size)

Get the current value of the control parameter.

参数:

dev – [in] Camera sensor device handle that was created by sensor_detect.
id – [in] Camera sensor parameter ID.
arg – [out] Camera sensor parameter setting data pointer.
size – [in] Camera sensor parameter setting data size.

返回:

ESP_OK: Success
ESP_ERR_INVALID_ARG: Error in the passed arguments.
ESP_ERR_NOT_SUPPORTED: The sensor driver does not support this operation.

esp_err_t esp_cam_sensor_set_para_value(esp_cam_sensor_device_t *dev, uint32_t id, const void *arg, size_t size)

Set the value of the control parameter.

参数:

dev – [in] Camera sensor device handle that was created by sensor_detect.
id – [in] Camera sensor parameter ID.
arg – [in] Camera sensor parameter setting data pointer.
size – [in] Camera sensor parameter setting data size.

返回:

ESP_OK: Success
ESP_ERR_INVALID_ARG: Error in the passed arguments.
ESP_ERR_NOT_SUPPORTED: The sensor driver does not support this operation.

esp_err_t esp_cam_sensor_get_capability(esp_cam_sensor_device_t *dev, esp_cam_sensor_capability_t *caps)

Get the camera sensor’s capabilities, see esp_cam_sensor_capability_t.

参数:

dev – [in] Camera sensor device handle that was created by sensor_detect.
caps – [out] The pointer to hold the description of device caps.

返回:

ESP_OK: Success
ESP_ERR_INVALID_ARG: Error in the passed arguments.
ESP_ERR_NOT_SUPPORTED: The sensor driver does not support this operation.

esp_err_t esp_cam_sensor_query_format(esp_cam_sensor_device_t *dev, esp_cam_sensor_format_array_t *format_array)

Get driver information supported by the camera driver.

参数:

dev – [in] Camera sensor device handle that was created by sensor_detect.
format_array – [out] The pointer to hold the description of the currently supported output format.

返回:

ESP_OK: Success
ESP_ERR_INVALID_ARG: Error in the passed arguments.
ESP_ERR_NOT_SUPPORTED: The sensor driver does not support this operation.

esp_err_t esp_cam_sensor_set_format(esp_cam_sensor_device_t *dev, const esp_cam_sensor_format_t *format)

Set the output format of the camera sensor.

备注

If format is NULL, the camera sensor will load the default configuration based on the configured interface. See MIPI_IF_FORMAT_INDEX_DEFAULT and DVP_IF_FORMAT_INDEX_DEFAULT.

备注

Query the currently supported output formats by calling esp_cam_sensor_query_format.

参数:

dev – [in] Camera sensor device handle that was created by sensor_detect.
format – [in] The pointer to hold the description of the currently supported output format.

返回:

ESP_OK: Success
ESP_ERR_INVALID_ARG: Error in the passed arguments.
ESP_ERR_NOT_SUPPORTED: The sensor driver does not support this operation.
ESP_CAM_SENSOR_ERR_FAILED_SET_FORMAT: An error occurred while writing data over the SCCB bus

esp_err_t esp_cam_sensor_get_format(esp_cam_sensor_device_t *dev, esp_cam_sensor_format_t *format)

Get the current camera sensor output format.

参数:

dev – [in] Camera sensor device handle that was created by sensor_detect.
format – [out] The pointer to hold the description of the current output format.

返回:

ESP_OK: Success
ESP_FAIL: The sensor driver has not been configured the output format yet.
ESP_ERR_INVALID_ARG: Error in the passed arguments.
ESP_ERR_NOT_SUPPORTED: The sensor driver does not support this operation.

esp_err_t esp_cam_sensor_ioctl(esp_cam_sensor_device_t *dev, uint32_t cmd, void *arg)

Perform an ioctl request on the camera sensor.

参数:

dev – [in] Camera sensor device handle that was created by sensor_detect.
cmd – [in] The ioctl command, see esp_cam_sensor.h, for example ESP_CAM_SENSOR_IOC_S_STREAM.
arg – [in] The argument accompanying the ioctl command.

返回:

ESP_OK: Success
ESP_ERR_INVALID_ARG: Error in the passed arguments.
ESP_ERR_NOT_SUPPORTED: The sensor driver does not support this cmd or arg.

const char *esp_cam_sensor_get_name(esp_cam_sensor_device_t *dev)

Get the module name of the current camera device.

参数:

dev – [in] Camera sensor device handle that was created by sensor_detect.

返回:

Camera module name on success, or “NULL”

esp_err_t esp_cam_sensor_del_dev(esp_cam_sensor_device_t *dev)

Delete camera device.

参数:

dev – [in] Camera sensor device handle that was created by sensor_detect.

返回:

ESP_OK: If Camera sensor is successfully deleted.

Header File

esp_cam_sensor/include/esp_cam_sensor_xclk.h

Functions

esp_err_t esp_cam_sensor_xclk_allocate(esp_cam_sensor_xclk_source_t source, esp_cam_sensor_xclk_handle_t *ret_handle)

Allocate an XCLK generator context for the given source.

参数:

source – [in] Peripheral source used to generate XCLK.
ret_handle – [out] Pointer to receive the allocated XCLK control handle.

返回:

ESP_OK: Success
ESP_ERR_NO_MEM: Not enough memory to allocate the XCLK context
ESP_ERR_INVALID_ARG: ret_handle is NULL or source is not supported

esp_err_t esp_cam_sensor_xclk_start(esp_cam_sensor_xclk_handle_t xclk_handle, const esp_cam_sensor_xclk_config_t *config)

Configure the clock source and start XCLK output.

参数:

xclk_handle – [in] XCLK control handle returned by esp_cam_sensor_xclk_allocate().
config – [in] Configuration for the backend selected at allocate time (LEDC or clock router).

返回:

ESP_OK: Success
ESP_ERR_INVALID_ARG: Invalid handle, NULL config, or invalid fields in config
ESP_ERR_NOT_SUPPORTED: The backend does not implement start
ESP_FAIL or other codes: Returned by LEDC or esp_clock_output, depending on the XCLK source

esp_err_t esp_cam_sensor_xclk_stop(esp_cam_sensor_xclk_handle_t xclk_handle)

Stop XCLK output.

参数:

xclk_handle – [in] XCLK control handle returned by esp_cam_sensor_xclk_allocate().

返回:

ESP_OK: Success
ESP_ERR_INVALID_ARG: Invalid handle
ESP_ERR_NOT_SUPPORTED: The backend does not implement stop

esp_err_t esp_cam_sensor_xclk_free(esp_cam_sensor_xclk_handle_t xclk_handle)

Free the XCLK generator context.

参数:

xclk_handle – [in] XCLK control handle returned by esp_cam_sensor_xclk_allocate().

返回:

ESP_OK: Success
ESP_ERR_INVALID_ARG: Invalid handle
ESP_ERR_NOT_SUPPORTED: The backend does not implement free

Structures

struct esp_cam_sensor_xclk_config: Camera sensor xclk controller configurations.

Type Definitions

typedef void *esp_cam_sensor_xclk_handle_t: xclk generator handle type

typedef struct esp_cam_sensor_xclk_config esp_cam_sensor_xclk_config_t: Camera sensor xclk controller configurations.

Enumerations

enum esp_cam_sensor_xclk_source_t

Enumerates the possible sources that can generate XCLK.

Values:
