快速入门

[English]

重要

在使用 esp-video-components 前，请仔细阅读 特别声明，并遵循其中的各项条款和注意事项。

概述

esp-video-components 是乐鑫官方的相机系统开发与应用框架。它主要包括以下几个子组件：

• esp_cam_sensor：该组件提供包括 MIPI-CSI、DVP、SPI 三种相机传感器的底层驱动程序。

• esp_ipa：该组件提供图像处理算法的库文件。通常，对于输出 RAW 数据的相机传感器，需要 AE、AWB 等算法的实时控制，才能得到较为清晰的图像。

• esp_sccb_intf：该组件提供相机控制总线的驱动程序。

• esp_video：该组件依赖 esp_cam_sensor、esp_ipa、esp_h264 组件，实现兼容 Linux V4L2 标准的 API。用户可以在工程中添加该组件来快速添加需要的视觉功能。

根据相机传感器的数据接口，esp-video-components 支持的芯片有：

SoC	MIPI-CSI	DVP	USB	SPI
ESP32-P4	supported	supported	supported	supported
ESP32-S3		supported	supported	supported
ESP32-C3				supported
ESP32-C5				supported
ESP32-C6				supported
ESP32-C61				supported

系统架构

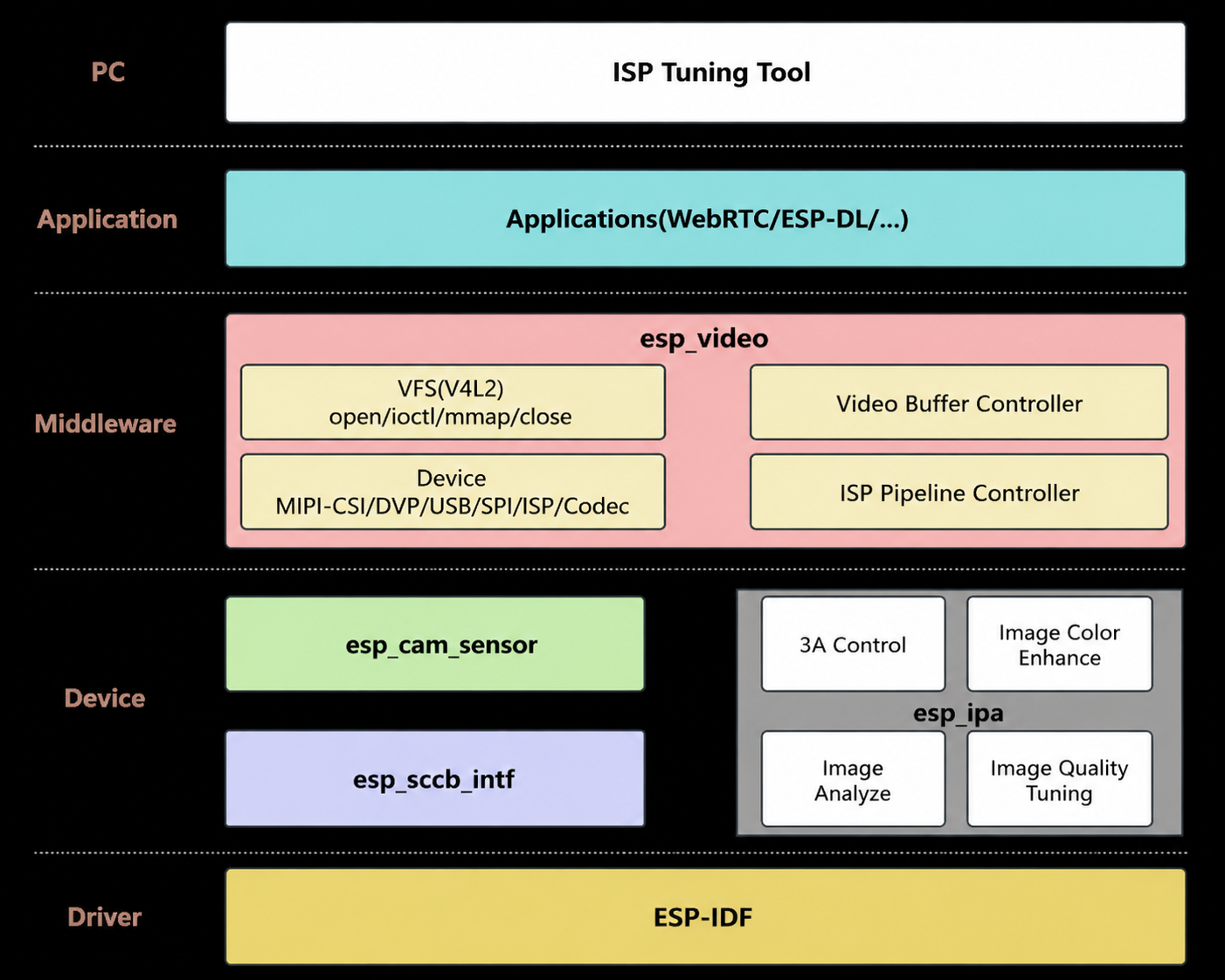

esp_video 系统框架

从组织结构来看，分为五层：PC 端调试分析工具、应用层、应用框架层、设备层、内核层。

• PC 端调试分析工具，用于预览图像、分析图像质量、在线调试图像系统的参数、标定图像处理单元的参数。

• 应用层主要是调用 esp_video 提供的各种 API 进行应用开发。

• esp_video 是应用框架层，它不仅管理设备层的各个设备和库，并且向应用程序提供高效、方便的 API 接口。作为整个系统的中间件，它对上实现统一的接口，对下层组件也提供统一的标准以方便各种设备的兼容控制。

• 设备层，包括相机传感器设备、图像处理控制算法库的底层实现，并以统一的接口向上层提供调用接口。

• 内核层，是 ESP-IDF 提供的操作系统以及设备驱动代码。

开发板概述

有一些拥有相机接口的开发板可以用来测试。开发者可以参考这些开发板的相机接口来设计硬件。

• ESP32-P4-Function-EV-Board

• ESP32-P4-EYE

编译第一个工程

安装 ESP-IDF

请参考《ESP-IDF 编程指南》的 快速入门 章节配置电脑。如果你是首次使用 ESP-IDF，建议先通过 hello_world 示例熟悉基本的开发流程。

运行示例

esp-video-components 包含了常用的 测试示例。通过运行 git clone --recursive https://github.com/espressif/esp-video-components.git 命令获取该仓库的源码，然后参考 capture_stream 示例中的 README 文件来编译并运行该示例。

备注

如果无法通过 github 获取 esp-video-components 中最新的组件，用户可以通过 jihulab 来获取备份的组件。

添加组件到自定义工程

在工程目录的根文件夹下执行 idf.py add-dependency esp_video 命令可以添加 esp_video 组件。需要改变组件的源码时，可以参考 capture_stream 示例的 main/idf_component.yml 文件，通过 override_path 指令指定本地组件的路径。

更多关于组件管理与使用的方法，请参考 组件管理和使用。
