红外遥控 (RMT)

[English]

简介

红外遥控 (RMT) 外设是一个红外发射和接收控制器。其数据格式灵活,可进一步扩展为多功能的通用收发器,发送或接收多种类型的信号。就网络分层而言,RMT 硬件包含物理层和数据链路层。物理层定义通信介质和比特信号的表示方式,数据链路层定义 RMT 帧的格式。RMT 帧的最小数据单元称为 RMT 符号,在驱动程序中以 rmt_symbol_word_t 表示。

ESP32 的 RMT 外设存在多个通道 1,每个通道都可以独立配置为发射器或接收器。

RMT 外设通常支持以下场景:

  • 发送或接收红外信号,支持所有红外线协议,如 NEC 协议

  • 生成通用序列

  • 有限或无限次地在硬件控制的循环中发送信号

  • 多通道同时发送

  • 将载波调制到输出信号或从输入信号解调载波

RMT 符号的内存布局

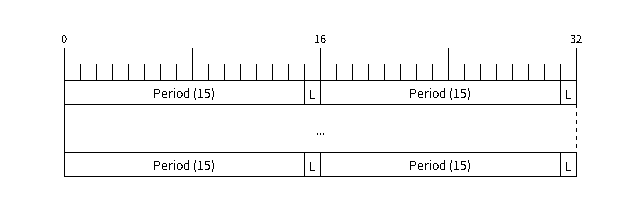

RMT 硬件定义了自己的数据模式,称为 RMT 符号。下图展示了一个 RMT 符号的位字段:每个符号由两对两个值组成,每对中的第一个值是一个 15 位的值,表示信号持续时间,以 RMT 滴答计。每对中的第二个值是一个 1 位的值,表示信号的逻辑电平,即高电平或低电平。

RMT 符号结构(L - 信号电平)

RMT 发射器概述

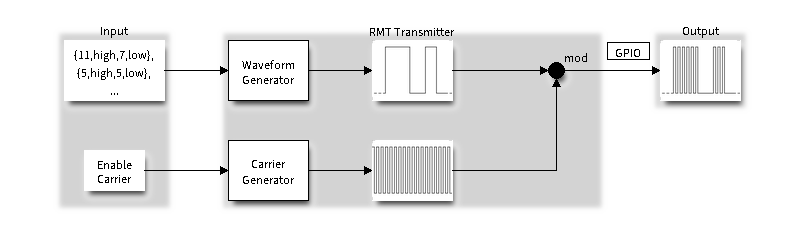

RMT 发送通道 (TX Channel) 的数据路径和控制路径如下图所示:

RMT 发射器概述

驱动程序将用户数据编码为 RMT 数据格式,随后由 RMT 发射器根据编码生成波形。在将波形发送到 GPIO 管脚前,还可以调制高频载波信号。

RMT 接收器概述

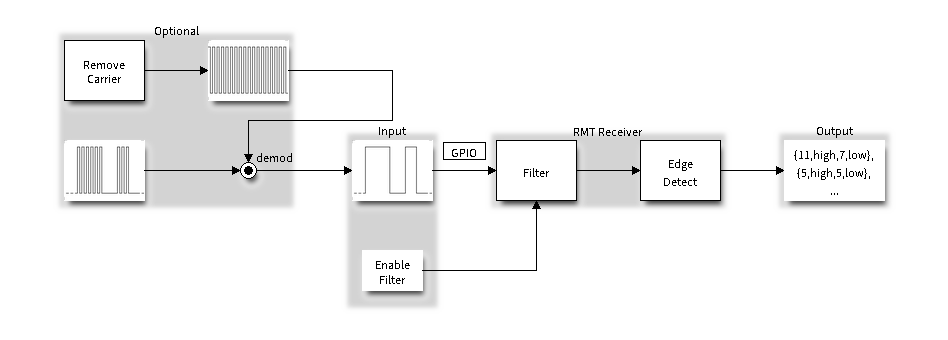

RMT 接收通道 (RX Channel) 的数据路径和控制路径如下图所示:

RMT 接收器概述

RMT 接收器可以对输入信号采样,将其转换为 RMT 数据格式,并将数据存储在内存中。还可以向接收器提供输入信号的基本特征,使其识别信号停止条件,并过滤掉信号干扰和噪声。RMT 外设还支持从基准信号中解调出高频载波信号。

功能概述

下文将分节概述 RMT 的功能:

  • 资源分配 - 介绍如何分配和正确配置 RMT 通道,以及如何回收闲置通道及其他资源。

  • 载波调制与解调 - 介绍如何调制和解调用于 TX 和 RX 通道的载波信号。

  • 注册事件回调 - 介绍如何注册用户提供的事件回调函数以接收 RMT 通道事件。

  • 启用及禁用通道 - 介绍如何启用和禁用 RMT 通道。

  • 发起 TX 事务 - 介绍发起 TX 通道事务的步骤。

  • 发起 RX 事务 - 介绍发起 RX 通道事务的步骤。

  • 多通道同时发送 - 介绍如何将多个通道收集到一个同步组中,以便同时启动发送。

  • RMT 编码器 - 介绍如何通过组合驱动程序提供的多个基本编码器来编写自定义编码器。

  • 电源管理 - 介绍不同时钟源对功耗的影响。

  • IRAM 安全 - 介绍禁用 cache 对 RMT 驱动程序的影响,并提供应对方案。

  • 线程安全 - 介绍由驱动程序认证为线程安全的 API。

  • Kconfig 选项 - 介绍 RMT 驱动程序支持的各种 Kconfig 选项。

资源分配

驱动程序中,rmt_channel_handle_t 用于表示 RMT 的 TX 和 RX 通道。驱动程序在内部管理可用的通道,并在收到请求时提供空闲通道。

安装 RMT TX 通道

要安装 RMT TX 通道,应预先提供配置结构体 rmt_tx_channel_config_t。以下列表介绍了配置结构体中的各个部分。

将必要参数填充到结构体 rmt_tx_channel_config_t 后,可以调用 rmt_new_tx_channel() 来分配和初始化 TX 通道。如果函数运行正确,会返回 RMT 通道句柄;如果 RMT 资源池内缺少空闲通道,会返回 ESP_ERR_NOT_FOUND 错误;如果硬件不支持 DMA 后端等部分功能,则返回 ESP_ERR_NOT_SUPPORTED 错误。

rmt_channel_handle_t tx_chan = NULL;
rmt_tx_channel_config_t tx_chan_config = {
    .clk_src = RMT_CLK_SRC_DEFAULT,   // 选择时钟源
    .gpio_num = 0,                    // GPIO 编号
    .mem_block_symbols = 64,          // 内存块大小,即 64 * 4 = 256 字节
    .resolution_hz = 1 * 1000 * 1000, // 1 MHz 滴答分辨率,即 1 滴答 = 1 µs
    .trans_queue_depth = 4,           // 设置后台等待处理的事务数量
    .flags.invert_out = false,        // 不反转输出信号
    .flags.with_dma = false,          // 不需要 DMA 后端
};
ESP_ERROR_CHECK(rmt_new_tx_channel(&tx_chan_config, &tx_chan));

安装 RMT RX 通道

要安装 RMT RX 通道,应预先提供配置结构体 rmt_rx_channel_config_t。以下列表介绍了配置结构体中的各个部分。

将必要参数填充到结构体 rmt_rx_channel_config_t 后,可以调用 rmt_new_rx_channel() 来分配和初始化 RX 通道。如果函数运行正确,会返回 RMT 通道句柄;如果 RMT 资源池内缺少空闲通道,会返回 ESP_ERR_NOT_FOUND 错误;如果硬件不支持 DMA 后端等部分功能,则返回 ESP_ERR_NOT_SUPPORTED 错误。

rmt_channel_handle_t rx_chan = NULL;
rmt_rx_channel_config_t rx_chan_config = {
    .clk_src = RMT_CLK_SRC_DEFAULT,   // 选择时钟源
    .resolution_hz = 1 * 1000 * 1000, // 1 MHz 滴答分辨率,即 1 滴答 = 1 µs
    .mem_block_symbols = 64,          // 内存块大小,即 64 * 4 = 256 字节
    .gpio_num = 2,                    // GPIO 编号
    .flags.invert_in = false,         // 不反转输入信号
    .flags.with_dma = false,          // 不需要 DMA 后端
};
ESP_ERROR_CHECK(rmt_new_rx_channel(&rx_chan_config, &rx_chan));

备注

由于 GPIO 驱动程序中的软件限制,当 TX 和 RX 通道都绑定到同一 GPIO 时,请确保在 TX 通道之前初始化 RX 通道。如果先设置 TX 通道,那么在 RX 通道设置期间,GPIO 控制信号将覆盖先前的 RMT TX 通道信号。

卸载 RMT 通道

如果不再需要之前安装的 RMT 通道,建议调用 rmt_del_channel() 回收资源,使底层软件与硬件重新用于其他功能。

载波调制与解调

RMT 发射器可以生成载波信号,并将其调制到消息信号上。载波信号的频率远高于消息信号。此外,仅支持配置载波信号的频率和占空比。RMT 接收器可以从输入信号中解调出载波信号。注意,并非所有 ESP 芯片都支持载波调制和解调功能,在配置载波前,请参阅 [TRM]。若所选芯片不支持载波调制和解调功能,可能会报告 ESP_ERR_NOT_SUPPORTED 错误。

载波相关配置位于 rmt_carrier_config_t 中,该配置中的各部分详情如下:

备注

RX 通道的载波频率不应设置为理论值,建议为载波频率留出一定的容差。例如,以下代码片段的载波频率设置为 25 KHz,而非 TX 侧配置的 38 KHz。因为信号在空气中传播时会发生反射和折射,导致接收端接收的频率失真。

rmt_carrier_config_t tx_carrier_cfg = {
    .duty_cycle = 0.33,                 // 载波占空比为 33%
    .frequency_hz = 38000,              // 38 KHz
    .flags.polarity_active_low = false, // 载波应调制到高电平
};
// 将载波调制到 TX 通道
ESP_ERROR_CHECK(rmt_apply_carrier(tx_chan, &tx_carrier_cfg));

rmt_carrier_config_t rx_carrier_cfg = {
    .duty_cycle = 0.33,                 // 载波占空比为 33%
    .frequency_hz = 25000,              // 载波频率为 25 KHz,应小于发射器的载波频率
    .flags.polarity_active_low = false, // 载波调制到高电平
};
// 从 RX 通道解调载波
ESP_ERROR_CHECK(rmt_apply_carrier(rx_chan, &rx_carrier_cfg));

注册事件回调

当 RMT 通道生成发送或接收完成等事件时,会通过中断告知 CPU。如果需要在发生特定事件时调用函数,可以为 TX 和 RX 通道分别调用 rmt_tx_register_event_callbacks()rmt_rx_register_event_callbacks(),向 RMT 驱动程序的中断服务程序 (ISR) 注册事件回调。由于上述回调函数是在 ISR 中调用的,因此,这些函数不应涉及 block 操作。可以检查调用 API 的后缀,确保在函数中只调用了后缀为 ISR 的 FreeRTOS API。回调函数具有布尔返回值,指示回调是否解除了更高优先级任务的阻塞状态。

有关 TX 通道支持的事件回调,请参阅 rmt_tx_event_callbacks_t

有关 RX 通道支持的事件回调,请参阅 rmt_rx_event_callbacks_t

也可使用参数 user_data,在 rmt_tx_register_event_callbacks()rmt_rx_register_event_callbacks() 中保存自定义上下文。用户数据将直接传递给每个回调函数。

在回调函数中可以获取驱动程序在 edata 中填充的特定事件数据。注意,edata 指针仅在回调的持续时间内有效。

有关 TX 完成事件数据的定义,请参阅 rmt_tx_done_event_data_t

  • rmt_tx_done_event_data_t::num_symbols 表示已发送的 RMT 符号数量,也反映了编码数据大小。注意,该值还考虑了由驱动程序附加的 EOF 符号,该符号标志着一次事务的结束。

有关 RX 完成事件数据的定义,请参阅 rmt_rx_done_event_data_t

启用及禁用通道

在发送或接收 RMT 符号前,应预先调用 rmt_enable()。启用 TX 通道会启用特定中断,并使硬件准备发送事务。启用 RX 通道也会启用中断,但由于传入信号的特性尚不明确,接收器不会在此时启动,而是在 rmt_receive() 中启动。

相反,rmt_disable() 会禁用中断并清除队列中的中断,同时禁用发射器和接收器。

ESP_ERROR_CHECK(rmt_enable(tx_chan));
ESP_ERROR_CHECK(rmt_enable(rx_chan));

发起 TX 事务

RMT 是一种特殊的通信外设,无法像 SPI 和 I2C 那样发送原始字节流,只能以 rmt_symbol_word_t 格式发送数据。然而,硬件无法将用户数据转换为 RMT 符号,该转换只能通过 RMT 编码器在软件中完成。编码器将用户数据编码为 RMT 符号,随后写入 RMT 内存块或 DMA 缓冲区。有关创建 RMT 编码器的详细信息,请参阅 RMT 编码器

获取编码器后,调用 rmt_transmit() 启动 TX 事务,该函数会接收少数位置参数,如通道句柄、编码器句柄和有效负载缓冲区。此外,还需要在 rmt_transmit_config_t 中提供专用于发送的配置,具体如下:

  • rmt_transmit_config_t::loop_count 设置发送的循环次数。在发射器完成一轮发送后,如果该值未设置为零,则再次启动相同的发送程序。由于循环由硬件控制,RMT 通道可以在几乎不需要 CPU 干预的情况下,生成许多周期性序列。

    备注

    注意,不是所有 ESP 芯片都支持 循环发送 功能,在配置此选项前,请参阅 [TRM]。若所选芯片不支持配置此选项,可能会报告 ESP_ERR_NOT_SUPPORTED 错误。

  • rmt_transmit_config_t::eot_level 设置发射器完成工作时的输出电平,该设置同时适用于调用 rmt_disable() 停止发射器工作时的输出电平。

备注

如果将 rmt_transmit_config_t::loop_count 设置为非零值,即启用循环功能,则传输的大小将受到限制。编码的 RMT 符号不应超过 RMT 硬件内存块容量,否则会出现类似 encoding artifacts can't exceed hw memory block for loop transmission 的报错信息。如需通过循环启动大型事务,请尝试以下任一方法:

rmt_transmit() 会在其内部构建一个事务描述符,并将其发送到作业队列中,该队列将在 ISR 中调度。因此,在 rmt_transmit() 返回时,事务可能尚未启动。为确保完成所有挂起的事务,请调用 rmt_tx_wait_all_done()

多通道同时发送

在一些实时控制应用程序中,启动多个 TX 通道(例如使两个器械臂同时移动)时,应避免出现任何时间漂移。为此,RMT 驱动程序可以创建 同步管理器 帮助管理该过程。在驱动程序中,同步管理器为 rmt_sync_manager_handle_t。RMT 同步发送过程如下图所示:

RMT TX Sync

RMT TX 同步发送

安装 RMT 同步管理器

要创建同步管理器,应预先在 rmt_sync_manager_config_t 中指定要管理的通道:

成功调用 rmt_new_sync_manager() 函数将返回管理器句柄,该函数也可能因为无效参数等错误而无法调用。在已经安装了同步管理器,且缺少硬件资源来创建另一个管理器时,该函数将报告 ESP_ERR_NOT_FOUND 错误。此外,如果硬件不支持同步管理器,将报告 ESP_ERR_NOT_SUPPORTED 错误。在使用同步管理器功能之前,请参阅 [TRM]。

发起同时发送

在调用 rmt_sync_manager_config_t::tx_channel_array 中所有通道上的 rmt_transmit() 前,任何受管理的 TX 通道都不会启动发送机制,而是处于待命状态。由于各通道事务不同,TX 通道通常会在不同的时间完成相应事务,这可能导致无法同步。因此,在重新启动同时发送程序之前,应调用 rmt_sync_reset() 函数重新同步所有通道。

调用 rmt_del_sync_manager() 函数可以回收同步管理器,并使通道可以在将来独立启动发送程序。

rmt_channel_handle_t tx_channels[2] = {NULL}; // 声明两个通道
int tx_gpio_number[2] = {0, 2};
// 依次安装通道
for (int i = 0; i < 2; i++) {
    rmt_tx_channel_config_t tx_chan_config = {
        .clk_src = RMT_CLK_SRC_DEFAULT,       // 选择时钟源
        .gpio_num = tx_gpio_number[i],    // GPIO 编号
        .mem_block_symbols = 64,          // 内存块大小,即 64 * 4 = 256 字节
        .resolution_hz = 1 * 1000 * 1000, // 1 MHz 分辨率
        .trans_queue_depth = 1,           // 设置可以在后台挂起的事务数量
    };
    ESP_ERROR_CHECK(rmt_new_tx_channel(&tx_chan_config, &tx_channels[i]));
}
// 安装同步管理器
rmt_sync_manager_handle_t synchro = NULL;
rmt_sync_manager_config_t synchro_config = {
    .tx_channel_array = tx_channels,
    .array_size = sizeof(tx_channels) / sizeof(tx_channels[0]),
};
ESP_ERROR_CHECK(rmt_new_sync_manager(&synchro_config, &synchro));

ESP_ERROR_CHECK(rmt_transmit(tx_channels[0], led_strip_encoders[0], led_data, led_num * 3, &transmit_config));
// 只有在调用 tx_channels[1] 的 rmt_transmit() 函数返回后,tx_channels[0] 才会开始发送数据。
ESP_ERROR_CHECK(rmt_transmit(tx_channels[1], led_strip_encoders[1], led_data, led_num * 3, &transmit_config));

发起 RX 事务

启用及禁用通道 一节所述,仅调用 rmt_enable() 时,RX 通道无法接收 RMT 符号。为此,应在 rmt_receive_config_t 中指明传入信号的基本特征:

根据以上配置调用 rmt_receive() 后,RMT 接收器会启动 RX 机制。注意,以上配置均针对特定事务存在,也就是说,要开启新一轮的接收时,需要再次设置 rmt_receive_config_t 选项。接收器会将传入信号以 rmt_symbol_word_t 的格式保存在内部内存块或 DMA 缓冲区中。

由于内存块大小有限,RMT 接收器只能保存长度不超过内存块容量的短帧。硬件会将长帧截断,并由驱动程序报错:hw buffer too small, received symbols truncated

应在 rmt_receive() 函数的 buffer 参数中提供复制目标。如果由于缓冲区大小不足而导致缓冲区溢出,接收器仍可继续工作,但会丢弃溢出的符号,并报告此错误信息:user buffer too small, received symbols truncated。请注意 buffer 参数的生命周期,确保在接收器完成或停止工作前不会回收缓冲区。

当接收器完成工作,即接收到持续时间大于 rmt_receive_config_t::signal_range_max_ns 的信号时,驱动程序将停止接收器。如有需要,应再次调用 rmt_receive() 重新启动接收器。在 rmt_rx_event_callbacks_t::on_recv_done 的回调中可以获取接收到的数据。要获取更多有关详情,请参阅 注册事件回调

static bool example_rmt_rx_done_callback(rmt_channel_handle_t channel, const rmt_rx_done_event_data_t *edata, void *user_data)
{
    BaseType_t high_task_wakeup = pdFALSE;
    QueueHandle_t receive_queue = (QueueHandle_t)user_data;
    // 将接收到的 RMT 符号发送到解析任务的消息队列中
    xQueueSendFromISR(receive_queue, edata, &high_task_wakeup);
    // 返回是否唤醒了任何任务
    return high_task_wakeup == pdTRUE;
}

QueueHandle_t receive_queue = xQueueCreate(1, sizeof(rmt_rx_done_event_data_t));
rmt_rx_event_callbacks_t cbs = {
    .on_recv_done = example_rmt_rx_done_callback,
};
ESP_ERROR_CHECK(rmt_rx_register_event_callbacks(rx_channel, &cbs, receive_queue));

// 以下时间要求均基于 NEC 协议
rmt_receive_config_t receive_config = {
    .signal_range_min_ns = 1250,     // NEC 信号的最短持续时间为 560 µs,由于 1250 ns < 560 µs,有效信号不会视为噪声
    .signal_range_max_ns = 12000000, // NEC 信号的最长持续时间为 9000 µs,由于 12000000 ns > 9000 µs,接收不会提前停止
};

rmt_symbol_word_t raw_symbols[64]; // 64 个符号应足够存储一个标准 NEC 帧的数据
// 准备开始接收
ESP_ERROR_CHECK(rmt_receive(rx_channel, raw_symbols, sizeof(raw_symbols), &receive_config));
// 等待 RX 完成信号
rmt_rx_done_event_data_t rx_data;
xQueueReceive(receive_queue, &rx_data, portMAX_DELAY);
// 解析接收到的符号数据
example_parse_nec_frame(rx_data.received_symbols, rx_data.num_symbols);

RMT 编码器

RMT 编码器是 RMT TX 事务的一部分,用于在特定时间生成正确的 RMT 符号,并将其写入硬件内存或 DMA 缓冲区。对于编码函数,存在以下特殊限制条件:

  • 由于目标 RMT 内存块无法一次性容纳所有数据,在单个事务中,须多次调用编码函数。为突破这一限制,可以采用 交替 方式,将编码会话分成多个部分。为此,编码器需要 记录其状态,以便从上一部分编码结束之处继续编码。

  • 编码函数在 ISR 上下文中运行。为加快编码会话,建议将编码函数放入 IRAM,这也有助于避免在编码过程中出现 cache 失效的情况。

为帮助用户更快速地上手 RMT 驱动程序,该程序默认提供了一些常用编码器,可以单独使用,也可以链式组合成新的编码器,有关原理请参阅 组合模式。驱动程序在 rmt_encoder_t 中定义了编码器接口,包含以下函数:

  • rmt_encoder_t::encode 是编码器的基本函数,编码会话即在此处进行。

    • 在单个事务中,可能会多次调用 rmt_encoder_t::encode 函数,该函数会返回当前编码会话的状态。

    • 可能出现的编码状态已在 rmt_encode_state_t 列出。如果返回结果中包含 RMT_ENCODING_COMPLETE,表示当前编码器已完成编码。

    • 如果返回结果中包含 RMT_ENCODING_MEM_FULL,表示保存编码数据的空间不足,需要从当前会话中退出。

  • rmt_encoder_t::reset 会将编码器重置为初始状态(编码器有其特定状态)。

    • 如果在未重置 RMT 发射器对应编码器的情况下,手动停止 RMT 发射器,随后的编码会话将报错。

    • 该函数也会在 rmt_disable() 中隐式调用。

  • rmt_encoder_t::del 可以释放编码器分配的资源。

拷贝编码器

调用 rmt_new_copy_encoder() 可以创建拷贝编码器,将 RMT 符号从用户空间复制到驱动程序层。拷贝编码器通常用于编码 const 数据,即初始化后在运行时不会发生更改的数据,如红外协议中的前导码。

调用 rmt_new_copy_encoder() 前,应预先提供配置结构体 rmt_copy_encoder_config_t。目前,该配置保留用作未来的扩展功能,暂无具体用途或设置项。

字节编码器

调用 rmt_new_bytes_encoder() 可以创建字节编码器,将用户空间的字节流动态转化成 RMT 符号。字节编码区通常用于编码动态数据,如红外协议中的地址和命令字段。

调用 rmt_new_bytes_encoder() 前,应预先提供配置结构体 rmt_bytes_encoder_config_t,具体配置如下:

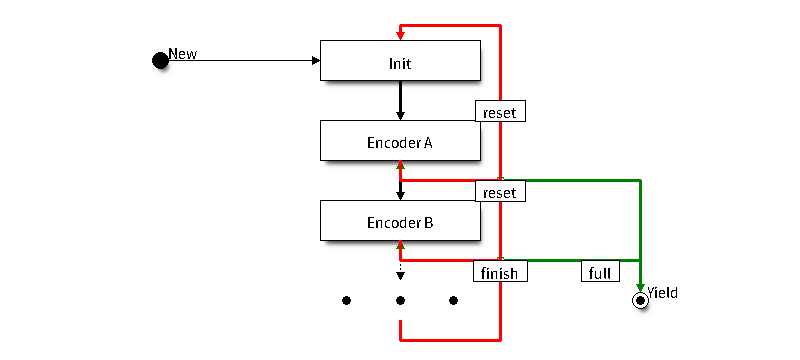

除驱动程序提供的原始编码器外,也可以将现有编码器链式组合成自定义编码器。常见编码器链如下图所示:

RMT 编码器链

自定义 NEC 协议的 RMT 编码器

本节将演示编写 NEC 编码器的流程。NEC 红外协议使用脉冲距离编码来发送消息位,每个脉冲突发的持续时间为 562.5 µs,逻辑位发送详见下文。注意,各字节的最低有效位会优先发送。

  • 逻辑 0562.5 µs 的脉冲突发后有 562.5 µs 的空闲时间,总发送时间为 1.125 ms

  • 逻辑 1562.5 µs 的脉冲突发后有 1.6875 ms 的空闲时间,总发送时间为 2.25 ms

在遥控器上按下某个按键时,将按以下顺序发送有关信号:

红外 NEC 帧

红外 NEC 帧

  • 9 ms 的引导脉冲发射,也称为 AGC 脉冲

  • 4.5 ms 的空闲时间

  • 接收设备的 8 位地址

  • 地址的 8 位逻辑反码

  • 8 位命令

  • 命令的 8 位逻辑反码

  • 最后的 562.5 µs 脉冲突发,表示消息发送结束

随后可以按相同顺序构建 NEC rmt_encoder_t::encode 函数,例如

// 红外 NEC 扫码表示法
typedef struct {
    uint16_t address;
    uint16_t command;
} ir_nec_scan_code_t;

// 通过组合原始编码器构建编码器
typedef struct {
    rmt_encoder_t base;           // 基础类 "class" 声明了标准编码器接口
    rmt_encoder_t *copy_encoder;  // 使用拷贝编码器来编码前导码和结束码
    rmt_encoder_t *bytes_encoder; // 使用字节编码器来编码地址和命令数据
    rmt_symbol_word_t nec_leading_symbol; // 使用 RMT 表示的 NEC 前导码
    rmt_symbol_word_t nec_ending_symbol;  // 使用 RMT 表示的 NEC 结束码
    int state; // 记录当前编码状态,即所处编码阶段
} rmt_ir_nec_encoder_t;

static size_t rmt_encode_ir_nec(rmt_encoder_t *encoder, rmt_channel_handle_t channel, const void *primary_data, size_t data_size, rmt_encode_state_t *ret_state)
{
    rmt_ir_nec_encoder_t *nec_encoder = __containerof(encoder, rmt_ir_nec_encoder_t, base);
    rmt_encode_state_t session_state = RMT_ENCODING_RESET;
    rmt_encode_state_t state = RMT_ENCODING_RESET;
    size_t encoded_symbols = 0;
    ir_nec_scan_code_t *scan_code = (ir_nec_scan_code_t *)primary_data;
    rmt_encoder_handle_t copy_encoder = nec_encoder->copy_encoder;
    rmt_encoder_handle_t bytes_encoder = nec_encoder->bytes_encoder;
    switch (nec_encoder->state) {
    case 0: // 发送前导码
        encoded_symbols += copy_encoder->encode(copy_encoder, channel, &nec_encoder->nec_leading_symbol,
                                                sizeof(rmt_symbol_word_t), &session_state);
        if (session_state & RMT_ENCODING_COMPLETE) {
            nec_encoder->state = 1; // 只有在当前编码器完成工作时才能切换到下一个状态
        }
        if (session_state & RMT_ENCODING_MEM_FULL) {
            state |= RMT_ENCODING_MEM_FULL;
            goto out; // 如果没有足够的空间来存放其他编码相关的数据,程序会暂停当前操作,并跳转到指定位置继续执行。
        }
    // 继续执行
    case 1: // 发送地址
        encoded_symbols += bytes_encoder->encode(bytes_encoder, channel, &scan_code->address, sizeof(uint16_t), &session_state);
        if (session_state & RMT_ENCODING_COMPLETE) {
            nec_encoder->state = 2; // 只有在当前编码器完成工作时才能切换到下一个状态
        }
        if (session_state & RMT_ENCODING_MEM_FULL) {
            state |= RMT_ENCODING_MEM_FULL;
            goto out; // 如果没有足够的空间来存放其他编码相关的数据,程序会暂停当前操作,并跳转到指定位置继续执行。
        }
    // 继续执行
    case 2: // 发送命令
        encoded_symbols += bytes_encoder->encode(bytes_encoder, channel, &scan_code->command, sizeof(uint16_t), &session_state);
        if (session_state & RMT_ENCODING_COMPLETE) {
            nec_encoder->state = 3; // 只有在当前编码器完成工作时才能切换到下一个状态
        }
        if (session_state & RMT_ENCODING_MEM_FULL) {
            state |= RMT_ENCODING_MEM_FULL;
            goto out; // 如果没有足够的空间来存放其他编码相关的数据,程序会暂停当前操作,并跳转到指定位置继续执行。
        }
    // 继续执行
    case 3: // 发送结束码
        encoded_symbols += copy_encoder->encode(copy_encoder, channel, &nec_encoder->nec_ending_symbol,
                                                sizeof(rmt_symbol_word_t), &session_state);
        if (session_state & RMT_ENCODING_COMPLETE) {
            nec_encoder->state = RMT_ENCODING_RESET; // 返回初始编码会话
            state |= RMT_ENCODING_COMPLETE; // 告知调用者 NEC 编码已完成
        }
        if (session_state & RMT_ENCODING_MEM_FULL) {
            state |= RMT_ENCODING_MEM_FULL;
            goto out; // 如果没有足够的空间来存放其他编码相关的数据,程序会暂停当前操作,并跳转到指定位置继续执行。
        }
    }
out:
    *ret_state = state;
    return encoded_symbols;
}

完整示例代码存放在 peripherals/rmt/ir_nec_transceiver 目录下。以上代码片段使用了 switch-case 和一些 goto 语句实现了一个 有限状态机,借助此模式可构建更复杂的红外协议。

电源管理

通过 CONFIG_PM_ENABLE 选项启用电源管理时,系统会在进入 Light-sleep 模式前调整 APB 频率。该操作可能改变 RMT 内部计数器的分辨率。

然而,驱动程序可以通过获取 ESP_PM_APB_FREQ_MAX 类型的电源管理锁,防止系统改变 APB 频率。每当驱动创建以 RMT_CLK_SRC_APB 作为时钟源的 RMT 通道时,都会在通过 rmt_enable() 启用通道后获取电源管理锁。反之,调用 rmt_disable() 时,驱动程序释放锁。这也意味着 rmt_enable()rmt_disable() 应成对出现。

如果将通道时钟源设置为其他选项,如 RMT_CLK_SRC_XTAL,则驱动程序不会为其安装电源管理锁。对于低功耗应用程序来说,只要时钟源仍然可以提供足够的分辨率,不安装电源管理锁更为合适。

IRAM 安全

默认情况下,禁用 cache 时,写入/擦除主 flash 等原因将导致 RMT 中断延迟,事件回调函数也将延迟执行。在实时应用程序中,应避免此类情况。此外,当 RMT 事务依赖 交替 中断连续编码或复制 RMT 符号时,上述中断延迟将导致不可预测的结果。

因此,可以启用 Kconfig 选项 CONFIG_RMT_ISR_IRAM_SAFE,该选项:

  1. 支持在禁用 cache 时启用所需中断

  2. 支持将 ISR 使用的所有函数存放在 IRAM 中 2

  3. 支持将驱动程序实例存放在 DRAM 中,以防其意外映射到 PSRAM 中

启用该选项可以保证 cache 禁用时的中断运行,但会相应增加 IRAM 占用。

线程安全

RMT 驱动程序会确保工厂函数 rmt_new_tx_channel()rmt_new_rx_channel()rmt_new_sync_manager() 的线程安全。使用时,可以直接从不同的 RTOS 任务中调用此类函数,无需额外锁保护。 其他以 rmt_channel_handle_trmt_sync_manager_handle_t 作为第一个位置参数的函数均非线程安全,在没有设置互斥锁保护的任务中,应避免从多个任务中调用这类函数。

Kconfig 选项

应用示例

FAQ

  • RMT 编码器为什么会产生比预期更多的数据?

RMT 编码在 ISR 上下文中发生。如果 RMT 编码会话耗时较长(例如,记录调试信息),或者由于中断延迟导致编码会话延迟执行,则传输速率可能会超过编码速率。此时,编码器无法及时准备下一组数据,致使传输器再次发送先前的数据。由于传输器无法停止并等待,可以通过以下方法来缓解此问题:

API 参考

Header File

Functions

esp_err_t rmt_new_tx_channel(const rmt_tx_channel_config_t *config, rmt_channel_handle_t *ret_chan)

Create a RMT TX channel.

参数
  • config[in] TX channel configurations

  • ret_chan[out] Returned generic RMT channel handle

返回

  • ESP_OK: Create RMT TX channel successfully

  • ESP_ERR_INVALID_ARG: Create RMT TX channel failed because of invalid argument

  • ESP_ERR_NO_MEM: Create RMT TX channel failed because out of memory

  • ESP_ERR_NOT_FOUND: Create RMT TX channel failed because all RMT channels are used up and no more free one

  • ESP_ERR_NOT_SUPPORTED: Create RMT TX channel failed because some feature is not supported by hardware, e.g. DMA feature is not supported by hardware

  • ESP_FAIL: Create RMT TX channel failed because of other error

esp_err_t rmt_transmit(rmt_channel_handle_t tx_channel, rmt_encoder_handle_t encoder, const void *payload, size_t payload_bytes, const rmt_transmit_config_t *config)

Transmit data by RMT TX channel.

备注

This function will construct a transaction descriptor and push to a queue. The transaction will not start immediately until it’s dispatched in the ISR. If there’re too many transactions pending in the queue, this function will block until the queue has free space.

备注

The data to be transmitted will be encoded into RMT symbols by the specific encoder.

参数
  • tx_channel[in] RMT TX channel that created by rmt_new_tx_channel()

  • encoder[in] RMT encoder that created by various factory APIs like rmt_new_bytes_encoder()

  • payload[in] The raw data to be encoded into RMT symbols

  • payload_bytes[in] Size of the payload in bytes

  • config[in] Transmission specific configuration

返回

  • ESP_OK: Transmit data successfully

  • ESP_ERR_INVALID_ARG: Transmit data failed because of invalid argument

  • ESP_ERR_INVALID_STATE: Transmit data failed because channel is not enabled

  • ESP_ERR_NOT_SUPPORTED: Transmit data failed because some feature is not supported by hardware, e.g. unsupported loop count

  • ESP_FAIL: Transmit data failed because of other error

esp_err_t rmt_tx_wait_all_done(rmt_channel_handle_t tx_channel, int timeout_ms)

Wait for all pending TX transactions done.

备注

This function will block forever if the pending transaction can’t be finished within a limited time (e.g. an infinite loop transaction). See also rmt_disable() for how to terminate a working channel.

参数
  • tx_channel[in] RMT TX channel that created by rmt_new_tx_channel()

  • timeout_ms[in] Wait timeout, in ms. Specially, -1 means to wait forever.

返回

  • ESP_OK: Flush transactions successfully

  • ESP_ERR_INVALID_ARG: Flush transactions failed because of invalid argument

  • ESP_ERR_TIMEOUT: Flush transactions failed because of timeout

  • ESP_FAIL: Flush transactions failed because of other error

esp_err_t rmt_tx_register_event_callbacks(rmt_channel_handle_t tx_channel, const rmt_tx_event_callbacks_t *cbs, void *user_data)

Set event callbacks for RMT TX channel.

备注

User can deregister a previously registered callback by calling this function and setting the callback member in the cbs structure to NULL.

备注

When CONFIG_RMT_ISR_IRAM_SAFE is enabled, the callback itself and functions called by it should be placed in IRAM. The variables used in the function should be in the SRAM as well. The user_data should also reside in SRAM.

参数
  • tx_channel[in] RMT generic channel that created by rmt_new_tx_channel()

  • cbs[in] Group of callback functions

  • user_data[in] User data, which will be passed to callback functions directly

返回

  • ESP_OK: Set event callbacks successfully

  • ESP_ERR_INVALID_ARG: Set event callbacks failed because of invalid argument

  • ESP_FAIL: Set event callbacks failed because of other error

esp_err_t rmt_new_sync_manager(const rmt_sync_manager_config_t *config, rmt_sync_manager_handle_t *ret_synchro)

Create a synchronization manager for multiple TX channels, so that the managed channel can start transmitting at the same time.

备注

All the channels to be managed should be enabled by rmt_enable() before put them into sync manager.

参数
  • config[in] Synchronization manager configuration

  • ret_synchro[out] Returned synchronization manager handle

返回

  • ESP_OK: Create sync manager successfully

  • ESP_ERR_INVALID_ARG: Create sync manager failed because of invalid argument

  • ESP_ERR_NOT_SUPPORTED: Create sync manager failed because it is not supported by hardware

  • ESP_ERR_INVALID_STATE: Create sync manager failed because not all channels are enabled

  • ESP_ERR_NO_MEM: Create sync manager failed because out of memory

  • ESP_ERR_NOT_FOUND: Create sync manager failed because all sync controllers are used up and no more free one

  • ESP_FAIL: Create sync manager failed because of other error

esp_err_t rmt_del_sync_manager(rmt_sync_manager_handle_t synchro)

Delete synchronization manager.

参数

synchro[in] Synchronization manager handle returned from rmt_new_sync_manager()

返回

  • ESP_OK: Delete the synchronization manager successfully

  • ESP_ERR_INVALID_ARG: Delete the synchronization manager failed because of invalid argument

  • ESP_FAIL: Delete the synchronization manager failed because of other error

esp_err_t rmt_sync_reset(rmt_sync_manager_handle_t synchro)

Reset synchronization manager.

参数

synchro[in] Synchronization manager handle returned from rmt_new_sync_manager()

返回

  • ESP_OK: Reset the synchronization manager successfully

  • ESP_ERR_INVALID_ARG: Reset the synchronization manager failed because of invalid argument

  • ESP_FAIL: Reset the synchronization manager failed because of other error

Structures

struct rmt_tx_event_callbacks_t

Group of RMT TX callbacks.

备注

The callbacks are all running under ISR environment

备注

When CONFIG_RMT_ISR_IRAM_SAFE is enabled, the callback itself and functions called by it should be placed in IRAM. The variables used in the function should be in the SRAM as well.

Public Members

rmt_tx_done_callback_t on_trans_done

Event callback, invoked when transmission is finished

struct rmt_tx_channel_config_t

RMT TX channel specific configuration.

Public Members

gpio_num_t gpio_num

GPIO number used by RMT TX channel. Set to -1 if unused

rmt_clock_source_t clk_src

Clock source of RMT TX channel, channels in the same group must use the same clock source

uint32_t resolution_hz

Channel clock resolution, in Hz

size_t mem_block_symbols

Size of memory block, in number of rmt_symbol_word_t, must be an even. In the DMA mode, this field controls the DMA buffer size, it can be set to a large value; In the normal mode, this field controls the number of RMT memory block that will be used by the channel.

size_t trans_queue_depth

Depth of internal transfer queue, increase this value can support more transfers pending in the background

uint32_t invert_out

Whether to invert the RMT channel signal before output to GPIO pad

uint32_t with_dma

If set, the driver will allocate an RMT channel with DMA capability

uint32_t io_loop_back

The signal output from the GPIO will be fed to the input path as well

uint32_t io_od_mode

Configure the GPIO as open-drain mode

struct rmt_tx_channel_config_t::[anonymous] flags

TX channel config flags

int intr_priority

RMT interrupt priority, if set to 0, the driver will try to allocate an interrupt with a relative low priority (1,2,3)

struct rmt_transmit_config_t

RMT transmit specific configuration.

Public Members

int loop_count

Specify the times of transmission in a loop, -1 means transmitting in an infinite loop

uint32_t eot_level

Set the output level for the “End Of Transmission”

struct rmt_transmit_config_t::[anonymous] flags

Transmit config flags

struct rmt_sync_manager_config_t

Synchronous manager configuration.

Public Members

const rmt_channel_handle_t *tx_channel_array

Array of TX channels that are about to be managed by a synchronous controller

size_t array_size

Size of the tx_channel_array

Header File

Functions

esp_err_t rmt_new_rx_channel(const rmt_rx_channel_config_t *config, rmt_channel_handle_t *ret_chan)

Create a RMT RX channel.

参数
  • config[in] RX channel configurations

  • ret_chan[out] Returned generic RMT channel handle

返回

  • ESP_OK: Create RMT RX channel successfully

  • ESP_ERR_INVALID_ARG: Create RMT RX channel failed because of invalid argument

  • ESP_ERR_NO_MEM: Create RMT RX channel failed because out of memory

  • ESP_ERR_NOT_FOUND: Create RMT RX channel failed because all RMT channels are used up and no more free one

  • ESP_ERR_NOT_SUPPORTED: Create RMT RX channel failed because some feature is not supported by hardware, e.g. DMA feature is not supported by hardware

  • ESP_FAIL: Create RMT RX channel failed because of other error

esp_err_t rmt_receive(rmt_channel_handle_t rx_channel, void *buffer, size_t buffer_size, const rmt_receive_config_t *config)

Initiate a receive job for RMT RX channel.

备注

This function is non-blocking, it initiates a new receive job and then returns. User should check the received data from the on_recv_done callback that registered by rmt_rx_register_event_callbacks().

参数
  • rx_channel[in] RMT RX channel that created by rmt_new_rx_channel()

  • buffer[in] The buffer to store the received RMT symbols

  • buffer_size[in] size of the buffer, in bytes

  • config[in] Receive specific configurations

返回

  • ESP_OK: Initiate receive job successfully

  • ESP_ERR_INVALID_ARG: Initiate receive job failed because of invalid argument

  • ESP_ERR_INVALID_STATE: Initiate receive job failed because channel is not enabled

  • ESP_FAIL: Initiate receive job failed because of other error

esp_err_t rmt_rx_register_event_callbacks(rmt_channel_handle_t rx_channel, const rmt_rx_event_callbacks_t *cbs, void *user_data)

Set callbacks for RMT RX channel.

备注

User can deregister a previously registered callback by calling this function and setting the callback member in the cbs structure to NULL.

备注

When CONFIG_RMT_ISR_IRAM_SAFE is enabled, the callback itself and functions called by it should be placed in IRAM. The variables used in the function should be in the SRAM as well. The user_data should also reside in SRAM.

参数
  • rx_channel[in] RMT generic channel that created by rmt_new_rx_channel()

  • cbs[in] Group of callback functions

  • user_data[in] User data, which will be passed to callback functions directly

返回

  • ESP_OK: Set event callbacks successfully

  • ESP_ERR_INVALID_ARG: Set event callbacks failed because of invalid argument

  • ESP_FAIL: Set event callbacks failed because of other error

Structures

struct rmt_rx_event_callbacks_t

Group of RMT RX callbacks.

备注

The callbacks are all running under ISR environment

备注

When CONFIG_RMT_ISR_IRAM_SAFE is enabled, the callback itself and functions called by it should be placed in IRAM. The variables used in the function should be in the SRAM as well.

Public Members

rmt_rx_done_callback_t on_recv_done

Event callback, invoked when one RMT channel receiving transaction completes

struct rmt_rx_channel_config_t

RMT RX channel specific configuration.

Public Members

gpio_num_t gpio_num

GPIO number used by RMT RX channel. Set to -1 if unused

rmt_clock_source_t clk_src

Clock source of RMT RX channel, channels in the same group must use the same clock source

uint32_t resolution_hz

Channel clock resolution, in Hz

size_t mem_block_symbols

Size of memory block, in number of rmt_symbol_word_t, must be an even. In the DMA mode, this field controls the DMA buffer size, it can be set to a large value (e.g. 1024); In the normal mode, this field controls the number of RMT memory block that will be used by the channel.

uint32_t invert_in

Whether to invert the incoming RMT channel signal

uint32_t with_dma

If set, the driver will allocate an RMT channel with DMA capability

uint32_t io_loop_back

For debug/test, the signal output from the GPIO will be fed to the input path as well

struct rmt_rx_channel_config_t::[anonymous] flags

RX channel config flags

int intr_priority

RMT interrupt priority, if set to 0, the driver will try to allocate an interrupt with a relative low priority (1,2,3)

struct rmt_receive_config_t

RMT receive specific configuration.

Public Members

uint32_t signal_range_min_ns

A pulse whose width is smaller than this threshold will be treated as glitch and ignored

uint32_t signal_range_max_ns

RMT will stop receiving if one symbol level has kept more than signal_range_max_ns

Header File

Functions

esp_err_t rmt_del_channel(rmt_channel_handle_t channel)

Delete an RMT channel.

参数

channel[in] RMT generic channel that created by rmt_new_tx_channel() or rmt_new_rx_channel()

返回

  • ESP_OK: Delete RMT channel successfully

  • ESP_ERR_INVALID_ARG: Delete RMT channel failed because of invalid argument

  • ESP_ERR_INVALID_STATE: Delete RMT channel failed because it is still in working

  • ESP_FAIL: Delete RMT channel failed because of other error

esp_err_t rmt_apply_carrier(rmt_channel_handle_t channel, const rmt_carrier_config_t *config)

Apply modulation feature for TX channel or demodulation feature for RX channel.

参数
  • channel[in] RMT generic channel that created by rmt_new_tx_channel() or rmt_new_rx_channel()

  • config[in] Carrier configuration. Specially, a NULL config means to disable the carrier modulation or demodulation feature

返回

  • ESP_OK: Apply carrier configuration successfully

  • ESP_ERR_INVALID_ARG: Apply carrier configuration failed because of invalid argument

  • ESP_FAIL: Apply carrier configuration failed because of other error

esp_err_t rmt_enable(rmt_channel_handle_t channel)

Enable the RMT channel.

备注

This function will acquire a PM lock that might be installed during channel allocation

参数

channel[in] RMT generic channel that created by rmt_new_tx_channel() or rmt_new_rx_channel()

返回

  • ESP_OK: Enable RMT channel successfully

  • ESP_ERR_INVALID_ARG: Enable RMT channel failed because of invalid argument

  • ESP_ERR_INVALID_STATE: Enable RMT channel failed because it’s enabled already

  • ESP_FAIL: Enable RMT channel failed because of other error

esp_err_t rmt_disable(rmt_channel_handle_t channel)

Disable the RMT channel.

备注

This function will release a PM lock that might be installed during channel allocation

参数

channel[in] RMT generic channel that created by rmt_new_tx_channel() or rmt_new_rx_channel()

返回

  • ESP_OK: Disable RMT channel successfully

  • ESP_ERR_INVALID_ARG: Disable RMT channel failed because of invalid argument

  • ESP_ERR_INVALID_STATE: Disable RMT channel failed because it’s not enabled yet

  • ESP_FAIL: Disable RMT channel failed because of other error

Structures

struct rmt_carrier_config_t

RMT carrier wave configuration (for either modulation or demodulation)

Public Members

uint32_t frequency_hz

Carrier wave frequency, in Hz, 0 means disabling the carrier

float duty_cycle

Carrier wave duty cycle (0~100%)

uint32_t polarity_active_low

Specify the polarity of carrier, by default it’s modulated to base signal’s high level

uint32_t always_on

If set, the carrier can always exist even there’s not transfer undergoing

struct rmt_carrier_config_t::[anonymous] flags

Carrier config flags

Header File

Functions

esp_err_t rmt_new_bytes_encoder(const rmt_bytes_encoder_config_t *config, rmt_encoder_handle_t *ret_encoder)

Create RMT bytes encoder, which can encode byte stream into RMT symbols.

参数
  • config[in] Bytes encoder configuration

  • ret_encoder[out] Returned encoder handle

返回

  • ESP_OK: Create RMT bytes encoder successfully

  • ESP_ERR_INVALID_ARG: Create RMT bytes encoder failed because of invalid argument

  • ESP_ERR_NO_MEM: Create RMT bytes encoder failed because out of memory

  • ESP_FAIL: Create RMT bytes encoder failed because of other error

esp_err_t rmt_new_copy_encoder(const rmt_copy_encoder_config_t *config, rmt_encoder_handle_t *ret_encoder)

Create RMT copy encoder, which copies the given RMT symbols into RMT memory.

参数
  • config[in] Copy encoder configuration

  • ret_encoder[out] Returned encoder handle

返回

  • ESP_OK: Create RMT copy encoder successfully

  • ESP_ERR_INVALID_ARG: Create RMT copy encoder failed because of invalid argument

  • ESP_ERR_NO_MEM: Create RMT copy encoder failed because out of memory

  • ESP_FAIL: Create RMT copy encoder failed because of other error

esp_err_t rmt_del_encoder(rmt_encoder_handle_t encoder)

Delete RMT encoder.

参数

encoder[in] RMT encoder handle, created by e.g rmt_new_bytes_encoder()

返回

  • ESP_OK: Delete RMT encoder successfully

  • ESP_ERR_INVALID_ARG: Delete RMT encoder failed because of invalid argument

  • ESP_FAIL: Delete RMT encoder failed because of other error

esp_err_t rmt_encoder_reset(rmt_encoder_handle_t encoder)

Reset RMT encoder.

参数

encoder[in] RMT encoder handle, created by e.g rmt_new_bytes_encoder()

返回

  • ESP_OK: Reset RMT encoder successfully

  • ESP_ERR_INVALID_ARG: Reset RMT encoder failed because of invalid argument

  • ESP_FAIL: Reset RMT encoder failed because of other error

Structures

struct rmt_encoder_t

Interface of RMT encoder.

Public Members

size_t (*encode)(rmt_encoder_t *encoder, rmt_channel_handle_t tx_channel, const void *primary_data, size_t data_size, rmt_encode_state_t *ret_state)

Encode the user data into RMT symbols and write into RMT memory.

备注

The encoding function will also be called from an ISR context, thus the function must not call any blocking API.

备注

It’s recommended to put this function implementation in the IRAM, to achieve a high performance and less interrupt latency.

Param encoder

[in] Encoder handle

Param tx_channel

[in] RMT TX channel handle, returned from rmt_new_tx_channel()

Param primary_data

[in] App data to be encoded into RMT symbols

Param data_size

[in] Size of primary_data, in bytes

Param ret_state

[out] Returned current encoder’s state

Return

Number of RMT symbols that the primary data has been encoded into

esp_err_t (*reset)(rmt_encoder_t *encoder)

Reset encoding state.

Param encoder

[in] Encoder handle

Return

  • ESP_OK: reset encoder successfully

  • ESP_FAIL: reset encoder failed

esp_err_t (*del)(rmt_encoder_t *encoder)

Delete encoder object.

Param encoder

[in] Encoder handle

Return

  • ESP_OK: delete encoder successfully

  • ESP_FAIL: delete encoder failed

struct rmt_bytes_encoder_config_t

Bytes encoder configuration.

Public Members

rmt_symbol_word_t bit0

How to represent BIT0 in RMT symbol

rmt_symbol_word_t bit1

How to represent BIT1 in RMT symbol

uint32_t msb_first

Whether to encode MSB bit first

struct rmt_bytes_encoder_config_t::[anonymous] flags

Encoder config flag

struct rmt_copy_encoder_config_t

Copy encoder configuration.

Enumerations

enum rmt_encode_state_t

RMT encoding state.

Values:

enumerator RMT_ENCODING_RESET

The encoding session is in reset state

enumerator RMT_ENCODING_COMPLETE

The encoding session is finished, the caller can continue with subsequent encoding

enumerator RMT_ENCODING_MEM_FULL

The encoding artifact memory is full, the caller should return from current encoding session

Header File

Structures

struct rmt_tx_done_event_data_t

Type of RMT TX done event data.

Public Members

size_t num_symbols

The number of transmitted RMT symbols, including one EOF symbol, which is appended by the driver to mark the end of a transmission. For a loop transmission, this value only counts for one round.

struct rmt_rx_done_event_data_t

Type of RMT RX done event data.

Public Members

rmt_symbol_word_t *received_symbols

Point to the received RMT symbols

size_t num_symbols

The number of received RMT symbols

Type Definitions

typedef struct rmt_channel_t *rmt_channel_handle_t

Type of RMT channel handle.

typedef struct rmt_sync_manager_t *rmt_sync_manager_handle_t

Type of RMT synchronization manager handle.

typedef struct rmt_encoder_t *rmt_encoder_handle_t

Type of RMT encoder handle.

typedef bool (*rmt_tx_done_callback_t)(rmt_channel_handle_t tx_chan, const rmt_tx_done_event_data_t *edata, void *user_ctx)

Prototype of RMT event callback.

Param tx_chan

[in] RMT channel handle, created from rmt_new_tx_channel()

Param edata

[in] Point to RMT event data. The lifecycle of this pointer memory is inside this function, user should copy it into static memory if used outside this function.

Param user_ctx

[in] User registered context, passed from rmt_tx_register_event_callbacks()

Return

Whether a high priority task has been waken up by this callback function

typedef bool (*rmt_rx_done_callback_t)(rmt_channel_handle_t rx_chan, const rmt_rx_done_event_data_t *edata, void *user_ctx)

Prototype of RMT event callback.

Param rx_chan

[in] RMT channel handle, created from rmt_new_rx_channel()

Param edata

[in] Point to RMT event data. The lifecycle of this pointer memory is inside this function, user should copy it into static memory if used outside this function.

Param user_ctx

[in] User registered context, passed from rmt_rx_register_event_callbacks()

Return

Whether a high priority task has been waken up by this function

Header File

Unions

union rmt_symbol_word_t
#include <rmt_types.h>

The layout of RMT symbol stored in memory, which is decided by the hardware design.

Public Members

uint16_t duration0

Duration of level0

uint16_t level0

Level of the first part

uint16_t duration1

Duration of level1

uint16_t level1

Level of the second part

struct rmt_symbol_word_t::[anonymous] [anonymous]
uint32_t val

Equivalent unsigned value for the RMT symbol

Type Definitions

typedef soc_periph_rmt_clk_src_t rmt_clock_source_t

RMT group clock source.

备注

User should select the clock source based on the power and resolution requirement

1

不同 ESP 芯片系列可能具有不同数量的 RMT 通道,详情请参阅 [TRM]。驱动程序对通道申请数量不做限制,但当硬件资源用尽时,驱动程序将返回错误。因此,每次进行 资源分配 时,请注意检查返回值。

2

注意,回调函数(如 rmt_tx_event_callbacks_t::on_trans_done)及回调函数所调用的函数也应位于 IRAM 中。
