ESP32-C5 Wi-Fi 功能列表

ESP32-C5 支持以下 Wi-Fi 功能：

  • 支持 4 个虚拟接口，即 STA、AP、Sniffer 和 reserved

  • 支持仅 station 模式、仅 AP 模式、station/AP 共存模式

  • 支持使用 IEEE 802.11b、IEEE 802.11g、IEEE 802.11n、IEEE 802.11a、IEEE 802.11ac、IEEE 802.11ax 和 API 配置协议模式

  • 支持 WPA/WPA2/WPA3/WPA2-企业版/WPA3-企业版/WAPI/WPS 和 DPP

  • 支持 AMSDU、AMPDU、HT40、QoS 以及其它主要功能

  • 支持 Modem-sleep

  • 2.4 GHz 支持乐鑫专属协议，可实现 1 km 数据通信量

  • 空中数据传输最高可达 20 MBit/s TCP 吞吐量和 30 MBit/s UDP 吞吐量

  • 支持 Sniffer

  • 支持快速扫描和全信道扫描

  • 支持多个天线

  • 支持获取信道状态信息

  • 支持 Individual TWT 和 Broadcast TWT

  • 支持下行 MU-MIMO

  • 支持 OFDMA

  • 支持 BSS Color

  • Wi-Fi Aware (NAN)

如何编写 Wi-Fi 应用程序

准备工作

一般来说，要编写自己的 Wi-Fi 应用程序，最高效的方式是先选择一个相似的应用程序示例，然后将其中可用的部分移植到自己的项目中。如果你希望编写一个强健的 Wi-Fi 应用程序，强烈建议在开始之前先阅读本文。非强制要求，请依个人情况而定。

本文将补充说明 Wi-Fi API 和 Wi-Fi 示例的相关信息，重点描述使用 Wi-Fi API 的原则、当前 Wi-Fi API 实现的限制以及使用 Wi-Fi 时的常见错误。同时，本文还介绍了 Wi-Fi 驱动程序的一些设计细节。建议选择一个示例 example 进行参考。

  • wifi/getting_started/station 演示如何使用 station 功能连接到 AP。

  • wifi/getting_started/softAP 演示如何使用 SoftAP 功能将 ESP32-C5 配置为 AP。

  • wifi/scan 演示如何扫描可用的 AP，配置扫描设置，并显示扫描结果。

  • wifi/fast_scan 演示如何执行快速和全通道扫描，查找附近的 AP，设置信号强度的阈值和认证模式，并根据信号强度和认证模式连接到最合适的 AP。

  • wifi/wps 演示如何使用 WPS 入网功能，简化连接 Wi-Fi 路由器的过程，支持 PIN 或 PBC 模式。

  • wifi/wps_softap_registrar 演示如何在 SoftAP 模式下使用 WPS 注册器功能，从而简化从 station 连接到 Wi-Fi SoftAP 的过程。

  • wifi/smart_config 演示如何使用 smartconfig 功能通过 ESPTOUCH app 连接到目标 AP。

  • wifi/power_save 演示如何使用 station 模式的省电模式。

  • wifi/softap_sta 演示如何配置 ESP32-C5 同时用作 AP 和 station，从而可将其用作 Wi-Fi NAT 路由器。

  • wifi/iperf 演示如何实现 iPerf 性能测量工具所使用的协议，允许在两个芯片之间或在单个芯片和运行 iPerf 工具的计算机之间进行性能测量，并提供测试 station/SoftAP TCP/UDP RX/TX 吞吐量的具体说明。

  • wifi/roaming/roaming_app 演示如何使用 Wi-Fi Roaming App 功能，在兼容的 AP 之间高效漫游。

  • wifi/roaming/roaming_11kvr 演示如何使用 11k 和 11v API 实现漫游功能。

  • wifi/itwt 演示如何使用 iTWT 功能，该功能仅在 station 模式下工作，并在不同的省电模式下提供设置、拆卸和挂起的命令，还展示了启用和禁用 iTWT 时的电流消耗差异。

设置 Wi-Fi 编译时选项

请参阅 Wi-Fi Menuconfig。

Wi-Fi 初始化

请参阅 ESP32-C5 Wi-Fi station 通用场景、ESP32-C5 Wi-Fi AP 通用场景。

启动/连接 Wi-Fi

请参阅 ESP32-C5 Wi-Fi station 通用场景、ESP32-C5 Wi-Fi AP 通用场景。

事件处理

通常，在理想环境下编写代码难度并不大，如 WIFI_EVENT_STA_START、WIFI_EVENT_STA_CONNECTED 中所述。难度在于如何在现实的困难环境下编写代码，如 WIFI_EVENT_STA_DISCONNECTED 中所述。能否在后者情况下完美地解决各类事件冲突，是编写一个强健的 Wi-Fi 应用程序的根本。请参阅 ESP32-C5 Wi-Fi 事件描述, ESP32-C5 Wi-Fi station 通用场景, ESP32-C5 Wi-Fi AP 通用场景。另可参阅 ESP-IDF 中的 事件处理概述。

编写错误恢复程序

除了能在比较差的环境下工作，错误恢复能力也对一个强健的 Wi-Fi 应用程序至关重要。请参阅 ESP32-C5 Wi-Fi API 错误代码。

ESP32-C5 Wi-Fi API 错误代码

所有 ESP32-C5 Wi-Fi API 都有定义好的返回值，即错误代码。这些错误代码可分类为：

  • 无错误，例如：返回值 ESP_OK 代表 API 成功返回

  • 可恢复错误，例如：ESP_ERR_NO_MEM

  • 不可恢复的非关键性错误

  • 不可恢复的关键性错误

一个错误是否为关键性取决于其 API 和应用场景，并且由 API 用户定义。

要使用 Wi-Fi API 编写一个强健的应用程序，根本原则便是要时刻检查错误代码并编写相应的错误处理代码。 一般来说，错误处理代码可用于解决：

  • 可恢复错误，你可以编写相应的错误恢复代码。例如，当 esp_wifi_start() 返回 ESP_ERR_NO_MEM 时，调用可恢复错误处理代码 vTaskDelay 以获取微秒级的延迟后重新尝试。

  • 不可恢复非关键性错误，打印错误代码可以帮助你更好地处理该类错误。

  • 不可恢复关键性错误，可使用 "assert" 语句处理该类错误。例如，如果 esp_wifi_set_mode() 返回 ESP_ERR_WIFI_NOT_INIT，这意味着 Wi-Fi 驱动程序未通过 esp_wifi_init() 成功初始化。这类错误可以在应用开发阶段被快速检测到。

在 esp_common/include/esp_err.h 中， ESP_ERROR_CHECK 负责检查返回值。这是一个较为常见的错误处理代码，可在应用程序开发阶段作为默认的错误处理代码。但是，我们强烈建议 API 的使用者编写自己的错误处理代码。

初始化 ESP32-C5 Wi-Fi API 参数

在为 API 初始化结构体参数时，应遵循以下两种方式之一：

  • 显式设置参数的所有字段

  • 先使用 get API 获取当前配置，然后设置特定于应用程序的字段

初始化或获取整个结构体这一步至关重要，因为大多数情况下，值为 0 意味着程序使用了默认值。未来可能会向该结构体添加更多字段，而将这些字段初始化为 0 可以确保在 ESP-IDF 更新到新版本后，应用程序仍能正常运行。

ESP32-C5 Wi-Fi 编程模型

ESP32-C5 Wi-Fi 编程模型如下图所示：

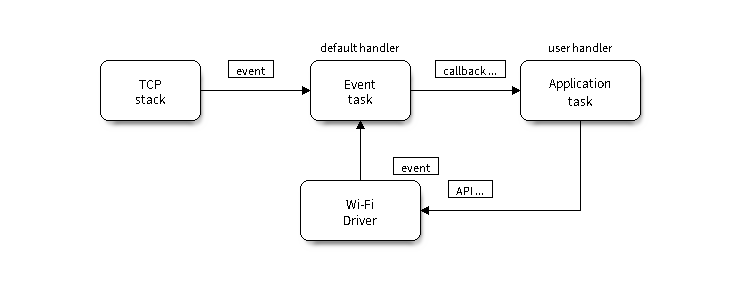

Wi-Fi 编程模型

Wi-Fi 驱动程序可以看作是一个无法感知上层代码（如 TCP/IP 堆栈、应用程序任务、事件任务等）的黑匣子。通常，应用程序任务（代码）负责调用 Wi-Fi 驱动程序 API 来初始化 Wi-Fi，并在必要时处理 Wi-Fi 事件。然后，Wi-Fi 驱动程序接收 API 调用，处理后将事件发送给应用程序。

Wi-Fi 事件处理是在 esp_event 库 的基础上进行的。Wi-Fi 驱动程序将事件发送至 默认事件循环，应用程序便可以使用 esp_event_handler_register() 中的回调函数处理这些事件。除此之外，esp_netif 组件 也负责处理 Wi-Fi 事件，并产生一系列默认行为。例如，当 Wi-Fi station 连接至一个 AP 时，esp_netif 将自动开启 DHCP 客户端服务（系统默认）。

ESP32-C5 Wi-Fi 事件描述

WIFI_EVENT_WIFI_READY

Wi-Fi 驱动程序永远不会生成此事件，因此，应用程序的事件回调函数可忽略此事件。在未来的版本中，此事件可能会被移除。

WIFI_EVENT_SCAN_DONE

扫描完成事件，由 esp_wifi_scan_start() 函数触发，将在以下情况下产生：

  • 扫描已完成，例如：Wi-Fi 已成功找到目标 AP 或已扫描所有信道。

  • 当前扫描因函数 esp_wifi_scan_stop() 而终止。

  • 在当前扫描完成之前调用了函数 esp_wifi_scan_start()。此时，新的扫描将覆盖当前扫描过程，并生成一个扫描完成事件。

以下情况下将不会产生扫描完成事件：

接收到此事件后，事件任务暂不做任何响应。首先，应用程序的事件回调函数需调用 esp_wifi_scan_get_ap_num() 和 esp_wifi_scan_get_ap_records() 获取已扫描的 AP 列表，然后触发 Wi-Fi 驱动程序释放在扫描过程中占用的内存空间（切记该步骤）。 更多详细信息，请参阅 ESP32-C5 Wi-Fi 扫描。

WIFI_EVENT_STA_START

如果调用函数 esp_wifi_start() 后接收到返回值 ESP_OK，且当前 Wi-Fi 处于 station 或 station/AP 共存模式，则将产生此事件。接收到此事件后，事件任务将初始化 LwIP 网络接口 (netif)。通常，应用程序的事件回调函数需调用 esp_wifi_connect() 来连接已配置的 AP。

WIFI_EVENT_STA_STOP

如果调用函数 esp_wifi_stop() 后接收到返回值 ESP_OK，且当前 Wi-Fi 处于 station 或 station/AP 共存模式，则将产生此事件。接收到此事件后，事件任务将进行释放 station IP 地址、终止 DHCP 客户端服务、移除 TCP/UDP 相关连接并清除 LwIP station netif 等动作。此时，应用程序的事件回调函数通常不需做任何响应。

WIFI_EVENT_STA_CONNECTED

如果调用函数 esp_wifi_connect() 后接收到返回值 ESP_OK，且 station 已成功连接目标 AP，则将产生此连接事件。接收到此事件后，事件任务将启动 DHCP 客户端服务并开始获取 IP 地址。此时，Wi-Fi 驱动程序已准备就绪，可发送和接收数据。如果你的应用程序不依赖于 LwIP（即 IP 地址），则此刻便可以开始应用程序开发工作。但是，如果你的应用程序需基于 LwIP 进行，则还需等待 got ip 事件发生后才可开始。

WIFI_EVENT_STA_DISCONNECTED

此事件将在以下情况下产生：

  • 调用了函数 esp_wifi_disconnect() 或 esp_wifi_stop()，且 Wi-Fi station 已成功连接至 AP。

  • 调用了函数 esp_wifi_connect()，但 Wi-Fi 驱动程序因为某些原因未能成功连接至 AP，例如：未扫描到目标 AP、验证超时等。或存在多个 SSID 相同的 AP，station 无法连接所有已找到的 AP，也将产生该事件。

  • Wi-Fi 连接因为某些原因而中断，例如：station 连续多次丢失 N beacon、AP 踢掉 station、AP 认证模式改变等。

接收到此事件后，事件任务的默认动作为：

  • 关闭 station 的 LwIP netif。

  • 通知 LwIP 任务清除导致所有套接字状态错误的 UDP/TCP 连接。针对基于套接字编写的应用程序，其回调函数可以在接收到此事件时（如有必要）关闭并重新创建所有套接字。

应用程序处理此事件最常用的方法为：调用函数 esp_wifi_connect() 重新连接 Wi-Fi。但是，如果此事件是由函数 esp_wifi_disconnect() 引发的，则应用程序不应调用 esp_wifi_connect() 来重新连接。应用程序须明确区分此事件的引发原因，因为某些情况下应使用其它更好的方式进行重新连接。请参阅 Wi-Fi 重新连接 和 连接 Wi-Fi 时扫描。

需要注意的另一点是：接收到此事件后，LwIP 的默认动作是终止所有 TCP 套接字连接。大多数情况下，该动作不会造成影响。但对某些特殊应用程序可能除外。例如：

  • 应用程序创建一个了 TCP 连接，以维护每 60 秒发送一次的应用程序级、保持活动状态的数据。

  • 由于某些原因，Wi-Fi 连接被切断并引发了 WIFI_EVENT_STA_DISCONNECTED 事件。根据当前实现，此时所有 TCP 连接都将被移除，且保持活动的套接字将处于错误的状态中。但是，由于应用程序设计者认为网络层 不应 考虑这个 Wi-Fi 层的错误，因此应用程序不会关闭套接字。

  • 5 秒后，因为在应用程序的事件回调函数中调用了 esp_wifi_connect()，Wi-Fi 连接恢复。同时，station 连接至同一个 AP 并获得与之前相同的 IPV4 地址。

  • 60 秒后，当应用程序发送具有保持活动状态的套接字的数据时，套接字将返回错误，应用程序将关闭套接字并在必要时重新创建。

在上述场景中，理想状态下应用程序套接字和网络层将不会受到影响，因为在此过程中 Wi-Fi 连接只是短暂地断开然后快速恢复。

IP_EVENT_STA_GOT_IP

当 DHCP 客户端成功从 DHCP 服务器获取 IPV4 地址或 IPV4 地址发生改变时，将引发此事件。此事件意味着应用程序一切就绪，可以开始任务（如：创建套接字）。

IPV4 地址可能由于以下原因而发生改变：

  • DHCP 客户端无法重新获取/绑定 IPV4 地址，且 station 的 IPV4 重置为 0。

  • DHCP 客户端重新绑定了其它地址。

  • 静态配置的 IPV4 地址已发生改变。

函数 ip_event_got_ip_t 中的字段 ip_change 说明了 IPV4 地址是否发生改变。

套接字的状态是基于 IPV4 地址的，这意味着，如果 IPV4 地址发生改变，则所有与此 IPV4 相关的套接字都将变为异常。接收到此事件后，应用程序需关闭所有套接字，并在 IPV4 变为有效地址时重新创建应用程序。

IP_EVENT_GOT_IP6

当 IPV6 SLAAC 支持自动为 ESP32-C5 配置一个地址，或 ESP32-C5 地址发生改变时，将引发此事件。此事件意味着应用程序一切就绪，可以开始任务（如：创建套接字）。

IP_EVENT_STA_LOST_IP

当 IPV4 地址失效时，将引发此事件。

此事件不会在 Wi-Fi 断连后立刻出现。Wi-Fi 连接断开后，首先将启动一个 IPV4 地址丢失计时器（可通过 CONFIG_ESP_NETIF_LOST_IP_TIMER_ENABLE 与 CONFIG_ESP_NETIF_IP_LOST_TIMER_INTERVAL 配置）。如果 station 在该计时器超时之前成功获取了 IPV4 地址，则不会发生此事件。否则，此事件将在计时器超时时发生。

一般来说，应用程序可忽略此事件。这只是一个调试事件，主要使应用程序获知 IPV4 地址已丢失。

WIFI_EVENT_AP_START

与 WIFI_EVENT_STA_START 事件相似。

WIFI_EVENT_AP_STOP

与 WIFI_EVENT_STA_STOP 事件相似。

WIFI_EVENT_AP_STACONNECTED

每当有一个 station 成功连接 ESP32-C5 AP 时，将引发此事件。接收到此事件后，事件任务将不做任何响应，应用程序的回调函数也可忽略这一事件。但是，你可以在此时进行一些操作，例如：获取已连接 station 的信息等。

WIFI_EVENT_AP_STADISCONNECTED

此事件将在以下情况下发生：

发生此事件时，事件任务将不做任何响应，但应用程序的事件回调函数需执行一些操作，例如：关闭与此 station 相关的套接字等。

WIFI_EVENT_AP_PROBEREQRECVED

默认情况下，此事件处于禁用状态，应用程序可以通过调用 API esp_wifi_set_event_mask() 启用。 启用后，每当 AP 接收到 probe request 时都将引发此事件。

WIFI_EVENT_STA_BEACON_TIMEOUT

如果 station 在 inactive 时间内未收到所连接 AP 的 beacon，将发生 beacon 超时，将引发此事件。inactive 时间通过调用函数 esp_wifi_set_inactive_time() 设置。

WIFI_EVENT_CONNECTIONLESS_MODULE_WAKE_INTERVAL_START

非连接模块在 Interval 开始时触发此事件。 请参考 非连接模块功耗管理 。

ESP32-C5 Wi-Fi 配置

使能 Wi-Fi NVS 时，所有配置都将存储到 flash 中；反之，请参阅 Wi-Fi NVS Flash。

Wi-Fi 模式

调用函数 esp_wifi_set_mode() 设置 Wi-Fi 模式。

模式

描述

WIFI_MODE_NULL

NULL 模式：此模式下，内部数据结构不分配给 station 和 AP，同时，station 和 AP 接口不会为发送/接收 Wi-Fi 数据进行初始化。通常，此模式用于 Sniffer，或者你不想通过调用函数 esp_wifi_deinit() 卸载整个 Wi-Fi 驱动程序来同时停止 station 和 AP。

WIFI_MODE_STA

station 模式：此模式下，esp_wifi_start() 将初始化内部 station 数据，同时 station 接口准备发送/接收 Wi-Fi 数据。调用函数 esp_wifi_connect() 后，station 将连接到目标 AP。

WIFI_MODE_AP

AP 模式：在此模式下，esp_wifi_start() 将初始化内部 AP 数据，同时 AP 接口准备发送/接收 Wi-Fi 数据。随后，Wi-Fi 驱动程序开始广播 beacon，AP 即可与其它 station 连接。

WIFI_MODE_APSTA

station/AP 共存模式：在此模式下，函数 esp_wifi_start() 将同时初始化 station 和 AP。该步骤在 station 模式和 AP 模式下完成。请注意 ESP station 所连外部 AP 的信道优先于 ESP AP 信道。

Wi-Fi 频段配置

可通过函数 esp_wifi_set_band_mode() 设置 ESP32-C5 所使用的 Wi-Fi 频段模式。

模式

描述

WIFI_BAND_MODE_2G_ONLY

2.4 GHz 频段模式：设备仅可在 2.4 GHz 频段信道上工作。

WIFI_BAND_MODE_5G_ONLY

5 GHz 频段模式：设备仅可在 5 GHz 频段信道上工作。

WIFI_BAND_MODE_AUTO

2.4 GHz + 5 GHz 自动模式：设备可根据所连接的 AP 或 SoftAP 配置，自动选择 2.4 GHz 或 5 GHz 频段。

备注

  • WIFI_BAND_MODE_AUTO 并不表示同时支持双频段，而是允许自动选择频段。

当工作在 WIFI_BAND_MODE_AUTO 模式下时，可以分别为 2.4 GHz 和 5 GHz 频段配置协议和带宽：

AP 选择

当设备扫描到多个 SSID 相同的 AP（接入点）时，ESP32-C5 会根据信号强度（RSSI）以及频段等信息，选择最合适的 AP 进行连接。默认策略通常优先选择 RSSI 更高的 AP，但在 2.4 GHz 与 5 GHz 并存的环境下，这可能导致设备偏向连接 2.4 GHz 频段，忽略 5 GHz 频段的高性能优势。

为此，ESP-IDF 提供了 wifi_scan_threshold_t 结构体中的 rssi_5g_adjustment 字段，用于优化 5G AP 的选择优先级。

字段

描述

rssi_5g_adjustment

用于在 SSID 相同的 2.4 GHz 和 5 GHz AP 之间进行优先级调整。默认值为 10，表示当 5 GHz AP 的 RSSI 至少比 2.4 GHz AP 低 10 dB 以内时，优先连接 5 GHz AP。通过合理设置该参数，可以在信号强度接近时优先连接具有更好带宽与干扰抵抗能力的 5 GHz 网络。

示例：

若设备扫描到以下两个 AP，SSID 均为 "MyWiFi"：

  • 2.4 GHz AP：RSSI = -60 dBm

  • 5 GHz AP：RSSI = -68 dBm

则由于 rssi_5g_adjustment = 10``（默认值）， 且满足 ``-68 > -60 - 10 ，设备会优先连接 5 GHz AP。

备注

该参数仅在扫描结果中存在相同 SSID 且分别处于 2.4 GHz 与 5 GHz 频段的 AP 时生效。其目的是避免设备总是连接信号强度略高但性能较差的 2.4 GHz 网络。

Station 基本配置

API esp_wifi_set_config() 可用于配置 station。配置的参数信息会保存到 NVS 中。下表详细介绍了各个字段。

字段

描述

ssid

station 想要连接的目标 AP 的 SSID。

password

目标 AP 的密码。

scan_method

WIFI_FAST_SCAN 模式下，扫描到一个匹配的 AP 时即结束。 WIFI_ALL_CHANNEL_SCAN 模式下，在所有信道扫描所有匹配的 AP。默认扫描模式是 WIFI_FAST_SCAN。

bssid_set

如果 bssid_set 为 0，station 连接 SSID 与 “ssid” 字段相同的 AP，同时忽略字段 “bssid”。其他情况下，station 连接 SSID 与 “ssid” 字段相同、BSSID 与 “bssid” 字段也相同的 AP。

bssid

只有当 bssid_set 为 1 时有效。见字段 “bssid_set”。

channel

该字段为 0 时，station 扫描信道 1 ~ N 寻找目标 AP；否则，station 首先扫描值与 “channel” 字段相同的信道，再扫描其他信道。比如，当该字段设置为 3 时，扫描顺序为 3，1，2，...，N 。如果你不知道目标 AP 在哪个信道，请将该字段设置为 0。

sort_method

该字段仅用于 WIFI_ALL_CHANNEL_SCAN 模式。

如果设置为 WIFI_CONNECT_AP_BY_SIGNAL，所有匹配的 AP 将会按照信号强度排序，信号最好的 AP 会被首先连接。比如，如果 station 想要连接 ssid 为 “apxx” 的 AP，且扫描到两个这样的 AP。第一个 AP 的信号为 -90 dBm，第二个 AP 的信号为 -30 dBm，station 首先连接第二个 AP。除非失败，才会连接第一个。

如果设置为 WIFI_CONNECT_AP_BY_SECURITY，所有匹配的 AP 将会按照安全性排序。比如，如果 station 想要连接 ssid 为 “apxx” 的 AP，并且扫描到两个这样的 AP。第一个 AP 为开放式，第二个 AP 为 WPA2 加密，station 首先连接第二个 AP。除非失败，才会连接第一个。

threshold

该字段用来筛选找到的 AP，如果 AP 的 RSSI 或安全模式小于配置的阈值，则不会被连接。

如果 RSSI 设置为 0，则表示默认阈值、默认 RSSI 阈值为 -127 dBm。如果 authmode 阈值设置为 0，则表示默认阈值，默认 authmode 阈值为开放模式。

注意

WEP/WPA 安全模式在 IEEE802.11-2016 协议中已弃用，建议不要使用。可使用 authmode 阈值代替，通过将 threshold.authmode 设置为 WIFI_AUTH_WPA2_PSK 使用 WPA2 模式。

AP 基本配置

API esp_wifi_set_config() 可用于配置 AP。配置的参数信息会保存到 NVS 中。下表详细介绍了各个字段。

字段

描述

ssid

指 AP 的 SSID。如果 ssid[0] 和 ssid[1] 均为 0xFF，AP 默认 SSID 为 ESP_aabbcc，”aabbcc” 是 AP MAC 的最后三个字节。

password

AP 的密码。如果身份验证模式为 WIFI_AUTH_OPEN，此字段将被忽略。

ssid_len

SSID 的长度。如果 ssid_len 为 0，则检查 SSID 直至出现终止字符。如果 ssid_len 大于 32，请更改为 32，或者根据 ssid_len 设置 SSID 长度。

channel

AP 的信道。如果信道超出范围，Wi-Fi 驱动程序将返回 error。所以，请确保信道在要求的范围内。有关详细信息，请参阅 Wi-Fi 国家/地区代码。

authmode

ESP AP 的身份验证模式。目前，ESP AP 不支持 AUTH_WEP。如果 authmode 是一个无效值，AP 默认该值为 WIFI_AUTH_OPEN。

ssid_hidden

如果 ssid_hidden 为 1，AP 不广播 SSID。若为其他值，则广播。

max_connection

允许连接 station 的最大数目，默认值是 10。ESP Wi-Fi 支持 15 (ESP_WIFI_MAX_CONN_NUM) 个 Wi-Fi 连接。请注意， ESP AP 和 ESP-NOW 共享同一块加密硬件 keys，因此 max_connection 参数将受到 CONFIG_ESP_WIFI_ESPNOW_MAX_ENCRYPT_NUM 的影响。加密硬件 keys 的总数是 17，如果 CONFIG_ESP_WIFI_ESPNOW_MAX_ENCRYPT_NUM 小于等于 2，那么 max_connection 最大可以设置为 15，否则 max_connection 最大可以设置为 (17 - CONFIG_ESP_WIFI_ESPNOW_MAX_ENCRYPT_NUM)。

beacon_interval

beacon 间隔。值为 100 ~ 60000 ms，默认值为 100 ms。如果该值不在上述范围，AP 默认取 100 ms。

Wi-Fi 协议模式

目前，IDF 支持以下协议模式：

  • 2.4 GHz 频段：支持 802.11b、802.11bg、802.11bgn、802.11bgnax 以及乐鑫专有的 LR 模式。

  • 5 GHz 频段：支持 802.11a、802.11an、802.11anac 和 802.11anacax。

ESP32-C5 支持为 2.4 GHz 和 5 GHz 频段分别配置 Wi-Fi 协议模式。推荐使用 esp_wifi_set_protocols() 进行配置，也兼容旧接口 esp_wifi_set_protocol()。

推荐用法

使用新 API esp_wifi_set_protocols()，分别设置两个频段的协议：

// 设置 2.4 GHz 使用 802.11bgnax，5 GHz 使用 802.11anacax 协议
wifi_protocols_t protocols = {
    .ghz_2g = WIFI_PROTOCOL_11B | WIFI_PROTOCOL_11G | WIFI_PROTOCOL_11N | WIFI_PROTOCOL_11AX,
    .ghz_5g = WIFI_PROTOCOL_11A | WIFI_PROTOCOL_11N | WIFI_PROTOCOL_11AC | WIFI_PROTOCOL_11AX,
};
esp_wifi_set_protocols(WIFI_IF_STA, &protocols);

兼容用法

使用旧 API esp_wifi_set_protocol()，配置 2.4 GHz 或者 5 GHz 频段的协议：

// 设置频段为 2.4 GHz 频段
esp_wifi_set_band_mode(WIFI_BAND_MODE_2G_ONLY);

// 设置 STA 的协议为 802.11bgnax
uint8_t protocol = WIFI_PROTOCOL_11B | WIFI_PROTOCOL_11G | WIFI_PROTOCOL_11N | WIFI_PROTOCOL_11AX;
esp_wifi_set_protocol(WIFI_IF_STA, protocol);

备注

  • 新接口 esp_wifi_set_protocols() 可同时配置两个频段，建议在ESP32-C5上优先使用。

  • esp_wifi_set_protocol() 适用于仅使用单一频段的场景，如 WIFI_BAND_MODE_2G_ONLY 或 WIFI_BAND_MODE_5G_ONLY 模式。仅对当前连接的频段生效，例如，当接口处于 5 GHz 频段时，该函数将忽略对 2.4 GHz 频段的配置。

  • 若配置包含不受支持的协议组合，函数调用将返回错误。

  • 如需启用乐鑫专有 LR 模式，请确保 2.4 GHz 配置中包含 WIFI_PROTOCOL_LR。

Wi-Fi 带宽模式

ESP32-C5 当前支持 20 MHz 和 40 MHz 两种带宽模式，可与不同协议模式组合使用，常见配置包括：

  • HT20：802.11n/11an，20 MHz 带宽

  • HT40：802.11n/11an，40 MHz 带宽

  • HE20：802.11ax，20 MHz 带宽

备注

  • 40 MHz 模式仅适用于 802.11n（2.4 GHz）或 802.11an（5 GHz）协议。

应用程序可使用 esp_wifi_set_bandwidths() API，分别为 2.4 GHz 和 5 GHz 配置独立带宽。

示例：

// 设置 2.4 GHz 使用 802.11bgnax，5 GHz 使用 802.11an 协议
wifi_protocols_t protocols = {
    .ghz_2g = WIFI_PROTOCOL_11B | WIFI_PROTOCOL_11G | WIFI_PROTOCOL_11N | WIFI_PROTOCOL_11AX,
    .ghz_5g = WIFI_PROTOCOL_11A | WIFI_PROTOCOL_11N,
};
esp_wifi_set_protocols(WIFI_IF_STA, &protocols);

// 设置 2.4 GHz 带宽为 20 MHz，5 GHz 带宽为 40 MHz
wifi_bandwidths_t bw = {
    .ghz_2g = WIFI_BW_HT20,
    .ghz_5g = WIFI_BW_HT40
};
esp_wifi_set_bandwidths(WIFI_IF_STA, &bw);

备注

  • 若 .ghz_2g 设置为 0，仅配置 5 GHz 带宽，2.4 GHz 保持不变。

  • 若 .ghz_5g 设置为 0，仅配置 2.4 GHz 带宽，5 GHz 保持不变。

兼容用法

可使用旧版 API esp_wifi_set_bandwidth() 配置 2.4 GHz 频段或者 5 GHz 频段的带宽：

// 设置频段为 5 GHz 频段
esp_wifi_set_band_mode(WIFI_BAND_MODE_5G_ONLY);

// 设置 STA 的协议为 802.11an
uint8_t protocol = WIFI_PROTOCOL_11A | WIFI_PROTOCOL_11N;
esp_wifi_set_protocol(WIFI_IF_STA, protocol);

// 设置 STA 的带宽为 40 MHz
esp_wifi_set_bandwidth(WIFI_IF_STA, WIFI_BW_HT40);

备注

  • 新版 API esp_wifi_set_bandwidths() 支持同时配置 2.4 GHz 与 5 GHz 带宽，推荐在 ESP32-C5 上优先使用。

  • esp_wifi_set_bandwidth() 适用于单频段场景，如 WIFI_BAND_MODE_2G_ONLY 或 WIFI_BAND_MODE_5G_ONLY，仅作用于当前连接频段。例如，若接口工作在 5 GHz，则 2.4 GHz 的配置将被忽略。

  • 若设置了当前频段不支持的带宽值，函数将返回错误。

长距离 (LR)

长距离 (LR) 模式是乐鑫的一项专利 Wi-Fi 模式，可达到 1 公里视线范围。与传统 802.11b 模式相比，接收灵敏度更高，抗干扰能力更强，传输距离更长。

LR 兼容性

由于 LR 是乐鑫的独有 2.4 GHz 频段 Wi-Fi 模式，只有 ESP32 芯片系列设备（ESP32-C2 除外）才能传输和接收 LR 数据。也就是说，如果连接的设备不支持 LR，ESP32 芯片系列设备（ESP32-C2 除外）则不会以 LR 数据速率传输数据。可通过配置适当的 Wi-Fi 模式使你的应用程序实现这一功能。

  • 如果协商的模式支持 LR，ESP32 芯片系列设备（ESP32-C2 除外）可能会以 LR 速率传输数据。

  • 否则，ESP32 芯片系列设备（ESP32-C2 除外）将以传统 Wi-Fi 数据速率传输所有数据。

下表是 2.4 GHz 频段 Wi-Fi 模式协商：

APSTA

BGNAX

BGN

BG

B

BGNAXLR

BGNLR

BGLR

BLR

LR

BGNAX

BGAX

BGN

BG

B

BGAX

BGN

BG

B

BGN

BGN

BGN

BG

B

BGN

BGN

BG

B

BG

BG

BG

BG

B

BG

BG

BG

B

B

B

B

B

B

B

B

B

B

BGNAXLR

BGAXLR

BGNLR

BGLR

BLR

LR

BGNLR

BGNLR

BGNLR

BGLR

BLR

LR

BGLR

BGLR

BGLR

BGLR

BLR

LR

BLR

BLR

BLR

BLR

BLR

LR

LR

LR

LR

LR

LR

LR

上表中，行是 AP 的 Wi-Fi 模式，列是 station 的 Wi-Fi 模式。"-" 表示 AP 和 station 的 Wi-Fi 模式不兼容。

根据上表，得出以下结论：

  • 对于已使能 LR 的 ESP32-C5 AP，由于以 LR 模式发送 beacon，因此与传统的 802.11 模式不兼容。

  • 对于已使能 LR 且并非仅 LR 模式的 ESP32-C5 station，与传统 802.11 模式兼容。

  • 如果 station 和 AP 都是 ESP32 芯片系列设备（ESP32-C2 除外），并且两者都使能 LR 模式，则协商的模式支持 LR。

如果协商的 Wi-Fi 模式同时支持传统的 802.11 模式和 LR 模式，则 Wi-Fi 驱动程序会在不同的 Wi-Fi 模式下自动选择最佳数据速率，应用程序无需任何操作。

LR 对传统 Wi-Fi 设备的影响

以 LR 速率进行的数据传输不会影响传统 Wi-Fi 设备，因为：

  • LR 模式下的 CCA 和回退过程符合 802.11 协议。

  • 传统的 Wi-Fi 设备可以通过 CCA 检测 LR 信号并进行回退。

也就是说，LR 模式下传输效果与 802.11b 模式相似。

LR 传输距离

LR 的接收灵敏度比传统的 802.11b 模式高 4 dB，理论上，传输距离约为 11B 的 2 至 2.5 倍。

LR 吞吐量

因为原始 PHY 数据传输速率为 1/2 Mbps 和 1/4 Mbps，LR 的吞吐量有限。

何时使用 LR

使用 LR 的一般条件如下：

  • AP 和 station 都是乐鑫设备。

  • 需要长距离 Wi-Fi 连接和数据传输。

  • 数据吞吐量要求非常小，例如远程设备控制等。

动态频率选择（DFS）

在 5 GHz Wi-Fi 频段中，一些信道（如信道 52 ~ 144）与天气雷达等关键通信系统共享频谱。为避免 Wi-Fi 信号对这些系统产生干扰，Wi-Fi 设备在使用这些信道前，必须执行特定的侦测与切换机制，即 动态频率选择（DFS）。

启用 DFS 的设备可以访问更多 5 GHz 信道，从而提高网络容量并减少干扰，尤其适用于高密度部署或需要大带宽的应用场景。不同国家和地区 DFS 信道范围可以参考 esp_wifi/regulatory/esp_wifi_regulatory.txt

ESP32-C5 支持在 5 GHz 频段使用 DFS 信道，但仅支持 被动雷达检测 功能。

类型

描述

被动雷达检测 支持

设备在扫描过程中能够监听 DFS 信道，识别并连接工作在 DFS 信道上的接入点（AP）。当目标 AP 在 DFS 信道上检测到雷达并通过信道切换（CSA）切换信道时，ESP32-C5 会跟随 AP 切换信道。

主动雷达检测 不支持

ESP32-C5 不支持 主动雷达检测功能，因此无法在 SoftAP 模式下作为 DFS AP 启动。

备注

  • 在 STA 模式下，ESP32-C5 可连接至位于 DFS 信道上的 AP，前提是该信道已在扫描中被识别。

  • 在 SoftAP 模式下，ESP32-C5 不允许使用 DFS 信道作为工作信道，以避免违反无线电监管规定。

  • 在 STA+SoftAP 共存模式下：

    1. 当 STA 连接到位于 DFS 信道的 AP 时，SoftAP 允许通过 CSA (Channel Switch Announcement) 切换至相同的 DFS 信道。

    2. 当 STA 断开连接后，SoftAP 将通过 CSA 切换回非 DFS 信道，确保符合监管要求。

Wi-Fi 国家/地区代码

调用 esp_wifi_set_country() 可设置国家/地区信息。下表详细介绍了各字段含义，请在配置这些字段前，参考本地 2.4 GHz 与 5 GHz 射频使用规定。

字段

描述

cc[3]

国家/地区代码字符串。用于标识 station/AP 所在的国家/地区，或非国家实体。如果为国家/地区，该字段的前两个字节为符合 ISO/IEC 3166-1 标准的两位国家代码，第三个字节含义如下：

  • 空格字符（ASCII），表示当前国家/地区在所有环境中允许使用相应频段。

  • 字符 'O'，表示仅允许在户外环境中使用。

  • 字符 'I'，表示仅允许在室内环境中使用。

  • 字符 'X'，表示非国家实体，此时前两个字符应为 'X'`（即 `'XX'）。

  • 二进制形式的操作类编号，参考 IEEE Std 802.11-2020 附录 E。

schan

起始信道值，即当前国家/地区在 2.4 GHz 频段中允许使用的最小信道。

nchan

信道数量。定义在 2.4 GHz 频段中允许使用的总信道数。例如，若 schan = 1，nchan = 13，则 station/AP 可使用信道 1 至 13。

policy

国家/地区策略。当配置的国家/地区与连接 AP 的信息冲突时，此字段决定应使用哪一方的信息。详情见下文说明。

wifi_5g_channel_mask

表示 station/AP 在 5 GHz 频段中可使用的信道掩码。信道值与位的对应关系详见 wifi_5g_channel_bit_t。

默认配置示例如下:

wifi_country_t config = {
    .cc = "01",
    .schan = 1,
    .nchan = 11,
    .wifi_5g_channel_mask = 0xfe,
    .policy = WIFI_COUNTRY_POLICY_AUTO,
};

若 Wi-Fi 处于 station/AP 共存模式，则两者使用相同的国家/地区信息。有时，连接的 AP 的国家/地区信息可能与 station 预设的不同。例如：

配置的 station 信息为:

wifi_country_t config = {
    .cc = "JP",
    .schan = 1,
    .nchan = 14,
    .wifi_5g_channel_mask = 0xfe,
    .policy = WIFI_COUNTRY_POLICY_AUTO,
};

而连接的 AP 信息为:

wifi_country_t config = {
    .cc = "CN",
    .schan = 1,
    .nchan = 13,
};

此时将使用连接的 AP 的国家/地区信息。

下表说明了在不同 Wi-Fi 模式及策略下使用的国家/地区信息，并说明了扫描行为的差异：

Wi-Fi 模式

策略

描述

station 模式

WIFI_COUNTRY_POLICY_AUTO

若连接的 AP 的 beacon 中包含国家/地区信息 IE，则使用该信息；否则使用默认配置。

扫描行为：

  • 2.4 GHz 频段：主动扫描信道 1–11，被动扫描信道 12–14；

  • 5 GHz 频段：主动扫描非 DFS 信道，被动扫描 DFS 信道。

注意：若隐藏 SSID 的 AP 设在被动扫描信道上，扫描可能无法发现该 AP。若需在所有信道上发现隐藏 SSID，请使用 WIFI_COUNTRY_POLICY_MANUAL。

station 模式

WIFI_COUNTRY_POLICY_MANUAL

始终使用配置的国家/地区信息。

扫描行为：

  • 2.4 GHz 频段：扫描从 schan 到 schan + nchan - 1 的信道；

  • 5 GHz 频段：扫描 wifi_5g_channel_mask 中标记支持的信道。

AP 模式

WIFI_COUNTRY_POLICY_AUTO

始终使用配置的国家/地区信息。

AP 模式

WIFI_COUNTRY_POLICY_MANUAL

始终使用配置的国家/地区信息。

station/AP 共存模式

WIFI_COUNTRY_POLICY_AUTO

与 station 模式中的 WIFI_COUNTRY_POLICY_AUTO 相同。

若 station 未连接任何 AP，则 AP 使用配置的国家/地区信息； 若 station 连接了外部 AP，则 AP 使用该 station 获取的国家/地区信息。

station/AP 共存模式

WIFI_COUNTRY_POLICY_MANUAL

与 station 模式中 WIFI_COUNTRY_POLICY_MANUAL 相同，AP 也始终使用配置的国家/地区信息。

主信道

AP 模式下，AP 的信道定义为主信道。station 模式下，station 所连 AP 的信道定义为主信道。station/AP 共存模式下，AP 和 station 的主信道必须相同。如果不同，station 的主信道始终优先。比如，初始时，AP 位于信道 6，但 station 连接信道 9 的 AP。因为 station 的主信道具有优先性，该 AP 需要将信道从 6 切换至 9，确保与 station 主信道相同。切换信道时，AP 模式下的 ESP32-C5 将使用信道切换公告 (CSA) 通知连接的 station。支持信道切换的 station 将直接通过，无需与 AP 断连再重新连接。

Wi-Fi Menuconfig

Wi-Fi 缓冲区配置

如果要修改默认的缓冲区数量或类型，最好也了解缓冲区在数据路径中如何分配或释放。下图显示了发送数据方向的过程。

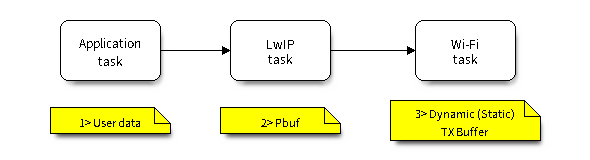

TX Buffer Allocation

描述：

  • 应用程序分配需要发送的数据。

  • 应用程序调用 TCPIP 或套接字相关的 API 发送用户数据。这些 API 会分配一个在 LwIP 中使用的 PBUF，并复制用户数据。

  • 当 LwIP 调用 Wi-Fi API 发送 PBUF 时，Wi-Fi API 会分配一个“动态发送数据缓冲区”或“静态发送数据缓冲区”，并复制 LwIP PBUF，最后发送数据。

下图展示了如何在接收数据方向分配或释放缓冲区：

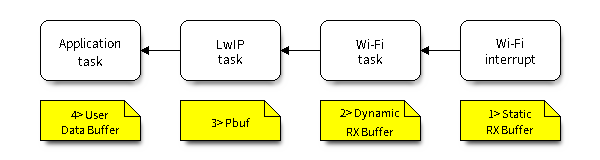

接收数据缓冲区分配

描述：

  • Wi-Fi 硬件在空中接收到数据包后，将数据包内容放到“静态接收数据缓冲区”，也就是“接收数据 DMA 缓冲区”。

  • Wi-Fi 驱动程序分配一个“动态接收数据缓冲区”、复制“静态接收数据缓冲区”，并将“静态接收数据缓冲区”返回给硬件。

  • Wi-Fi 驱动程序将数据包传送到上层 (LwIP)，并分配一个 PBUF 用于存放“动态接收数据缓冲区”。

  • 应用程序从 LwIP 接收数据。

下表是 Wi-Fi 内部缓冲区的配置情况。

缓冲区类型

分配类型

默认

是否可配置

描述

静态接收数据缓冲区（硬件接收数据缓冲区）

静态

10 * 1600 Bytes

是

这是一种 DMA 内存，在函数 esp_wifi_init() 中初始化，在函数 esp_wifi_deinit() 中释放。 该缓冲区形成硬件接收列表。当通过空中接收到一个帧时，硬件将该帧写入缓冲区，并向 CPU 发起一个中断。然后，Wi-Fi 驱动程序从缓冲区中读取内容，并将缓冲区返回到列表中。

如果应用程序希望减少 Wi-Fi 静态分配的内存，可以将该值从 10 减少到 6， 从而节省 6400 Bytes 的内存。除非禁用 AMPDU 功能，否则不建议将该值降低到 6 以下。

动态接收数据缓冲区

动态

32

是

缓冲区的长度可变，取决于所接收帧的长度。当 Wi-Fi 驱动程序 从“硬件接收数据缓冲区”接收到一帧时，需要从堆中分配“动态接收数据缓冲区”。在 Menuconfig 中配置的“动态接收数据缓冲区” 数量用来限制未释放的“动态接收数据缓冲区”总数量。

动态发送数据缓冲区

动态

32

是

这是一种 DMA 内存，位于堆内存中。当上层 (LwIP) 向 Wi-Fi 驱动程序发送数据包时，该缓冲区首先分配一个“动态发送数据缓 冲区”，并复制上层缓冲区。

动态发送数据缓冲区和静态发送数据缓冲区相互排斥。

静态发送数据缓冲区

静态

16 * 1600 Bytes

是

这是一种 DMA 内存，在函数 esp_wifi_init() 中初始化，在函数 esp_wifi_deinit() 中释放。 当上层 (LwIP) 向 Wi-Fi 驱动程序发送数据包时，该缓冲区首先 分配一个“静态发送数据缓冲区”，并复制上层缓冲区。

动态发送数据缓冲区和静态发送数据缓冲区相互排斥。

由于发送数据缓冲区必须是 DMA 缓冲区，所以当使能 PSRAM 时，发送数据缓冲区必须是静态的。

管理短缓冲区

动态

8

否

Wi-Fi 驱动程序的内部缓冲区。

管理长缓冲区

动态

32

否

Wi-Fi 驱动程序的内部缓冲区。

管理超长缓冲区

动态

32

否

Wi-Fi 驱动程序的内部缓冲区。

Wi-Fi NVS Flash

如果使能 Wi-Fi NVS flash，所有通过 Wi-Fi API 设置的 Wi-Fi 配置都会被存储到 flash 中，Wi-Fi 驱动程序在下次开机或重启时将自动加载这些配置。但是，应用程序可视情况禁用 Wi-Fi NVS flash，例如：其配置信息不需要存储在非易失性内存中、其配置信息已安全备份，或仅出于某些调试原因等。

故障排除

请见 乐鑫 Wireshark 使用指南。

此文档对您有帮助吗？
