芯片丝印

[English]

乐鑫芯片带有丝印，可显示芯片名称、flash 大小、工作温度等信息。

丝印规范

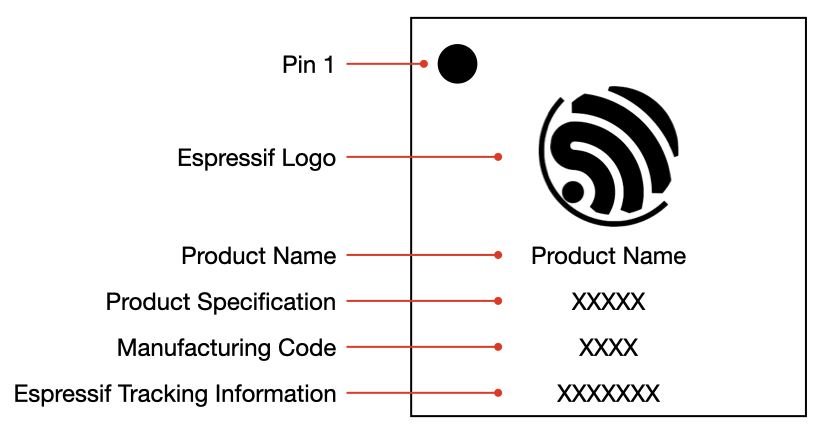

芯片丝印示意图

---

• Pin 1：Pin 1 位置。

• Espressif Logo：公司标志。

• Product Name：芯片名称。

• Product Specification 行的代码可显示以下内容：

  • 工作温度：

    • N = 最高可达 85 °C

    • H = 最高可达 105 °C

  • （可选）flash 和 PSRAM 配置：

    • F = 芯片有封装内 flash

    • R = 芯片有封装内 PSRAM

  • （可选）工作电压及接口类型：

    • 无额外字母 = 3.3 V 四线 SPI

    • V = 1.8 V 八线 SPI

    • W = 1.8 V 十六线 SPI

  • （可选）flash 及 PSRAM 大小。

  示例:

  • NRW16：

    表示该芯片的工作温度最高可达 85 °C，且内嵌 1.8 V 十六线 SPI PSRAM，PSRAM 大小为 16 MB。

  • NR4：

    表示该芯片的工作温度最高可达 85 °C，且内嵌 3.3 V 四线 SPI PSRAM，PSRAM 大小为 4 MB。

• Manufacturing Code：芯片版本信息。

• Espressif Tracking Information：芯片批次信息。
