ESP32 芯片/模组启动条件

  • ESP32 芯片工作电压范围为 2.3 V ~ 3.6 V；使用单电源供电时，建议电源电压为 3.3 V，输出电流需要达到 500 mA 及以上。

  • ESP32 模组工作电压范围为 3.0 V ~ 3.6 V；使用单电源供电时，建议电源电压为 3.3 V，输出电流需要达到 500 mA 及以上。

  • ESP32 的 CHIP_PU（EN） 管脚为芯片启动管脚。当 CHIP_PU（EN） 为高电平时，芯片使能；为低电平时，芯片关闭。注意：不能让 CHIP_PU 管脚浮空。当 ESP32 使用 3.3V 系统电源供电时，CHIP_PU（EN） 管脚必须为高电平。

硬件接线

ESP32 默认是通过 UART0 （即 TXD0（GPIO1）和 RXD0（GPIO3））来下载固件的。

当基于 ESP32 模组 下载固件时，用户需要准备：

  • 3.3V 供电电源

  • 串口调试工具

  • 杜邦线

    power module uart

并按照如下进行接线，以满足 芯片供电 、 上电启动 ， 进入下载模式 的硬件要求。

ESP32

3.3V 外部电源

串口调试工具

3V3

VDD

GND

GND

GND

EN

VDD

GPIO0（拉低，默认 上拉 ）

GND

GPIO2（拉低，默认 下拉 ）

GND

TXD0（GPIO1）

RXD

RXD0（GPIO3）

TXD

备注

Strapping 管脚 GPIO12 用于选择 VDD_SPI Flash 电压。

  • 当使用 1.8V VDD_SPI Flash 时， GPIO12 需要在芯片上电时拉高。

  • 当使用 3.3V VDD_SPI Flash 时， GPIO12 需要在芯片上电时拉低。

芯片上电启动日志

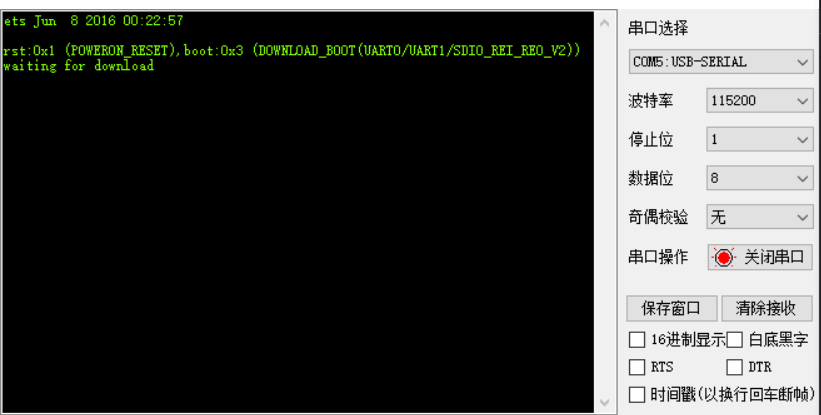

ESP32 芯片/模组上电后，可通过 PC 端串口调试软件（例如 XCOM ）查看芯片上电时的 UART0 串口输出，确认芯片是否进入 下载模式。若芯片上电进入 下载模式， UART0 将打印如下日志：

ets Jun  8 2016 00:22:57

rst:0x1 (POWERON_RESET),boot:0x3 (DOWNLOAD_BOOT(UART0/UART1/SDIO_REI_REO_V2))
waiting for download
boot log

备注

  • ESP32 芯片/模组上电后，若没看到日志打印，可拉低再拉高 CHIP_PU（EN） 管脚进行硬件复位重启来触发日志打印。

  • 另外，也可以通过查看芯片上电启动日志来判断 Strapping 管脚在上电时的电平状态，详细说明参见： ESP32 Boot Log 说明。

当使用 ESP32 开发板 进行测试时，可以直接使用 USB Type-C 线，连接开发板上的 UART 接口直接下载固件。也可手动拉低 GPIO0 管脚，即按住 Boot 按键再进行上电，以手动进入下载模式。

软件上，乐鑫提供了 PC 上位机 Flash 下载工具，可直接下载固件（.bin）到 Flash 中。使用说明参见 Flash 下载工具用户指南 。

flash download tool

固件下载完成后，如果要运行烧录的固件，可以在上述硬件接线基础上拉高 GPIO0 (默认 上拉) ，然后拉低再拉高 CHIP_PU（EN） 管脚进行硬件复位重启，使芯片重新进入 Flash 启动模式。最后，使用串口调试软件查看 UART0 日志打印，可检查固件运行状态。
