ESP32-C3 芯片/模组启动条件

  • ESP32-C3 芯片工作电压范围为 3.0 V ~ 3.6 V；使用单电源供电时，建议电源电压为 3.3 V，输出电流需要达到 500 mA 及以上

  • ESP32-C3 模组工作电压范围为 3.0 V ~ 3.6 V；使用单电源供电时，建议电源电压为 3.3 V，输出电流需要达到 500 mA 及以上

  • ESP32-C3 的 CHIP_PU（EN） 管脚为芯片启动管脚。当 CHIP_PU（EN） 为高电平时，芯片使能；为低电平时，芯片关闭。注意：不能让 CHIP_PU 管脚浮空。当 ESP32-C3 使用 3.3V 系统电源供电时，CHIP_PU（EN） 管脚必须为高电平。

硬件接线

ESP32-C3 支持使用 UART0 或 USB 两种固件下载方式。

  • 当基于 ESP32-C3 模组 的 UART0 下载固件时，用户需要准备：

    • 3.3V 供电电源

    • 串口调试工具

    • 杜邦线

    并按照如下进行接线，以满足 芯片供电 、 上电启动 ， 进入下载模式 的硬件要求。

    ESP32-C3

    3.3V 外部电源

    串口调试工具

    3V3

    VDD

    GND

    GND

    GND

    EN

    VDD

    GPIO2（拉高，默认是 浮空）

    VDD

    GPIO8（拉高，默认是 浮空）

    VDD

    GPIO9（拉低，默认是 弱上拉）

    GND

    TXD0（GPIO21）

    RXD

    RXD0（GPIO20）

    TXD

  • 当基于 ESP32-C3 模组 的 USB 下载固件时，用户需要准备：

    • 3.3V 供电电源

    • USB 线

    • 杜邦线

    并按照如下进行接线，以满足 芯片供电 、 上电启动 ， 进入下载模式 的硬件要求。

    ESP32-C3

    3.3V 外部电源

    USB 线

    3V3

    VDD

    GND

    GND

    GND

    EN

    VDD

    GPIO2（拉高，默认是 浮空）

    VDD

    GPIO8（拉高，默认是 浮空）

    VDD

    GPIO9（拉低，默认是 弱上拉）

    GND

    GPIO18

    USB_D-（白色）

    GPIO19

    USB_D+（绿色）

芯片上电启动日志

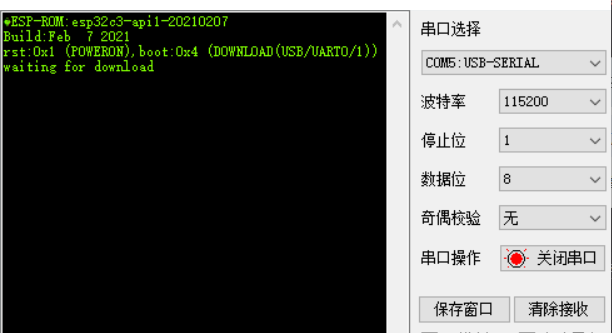

ESP32-C3 芯片/模组上电后，可通过 PC 端串口调试软件查看芯片上电时的 UART0 串口输出，确认芯片是否进入 下载模式。若芯片上电进入 下载模式， UART0 将打印如下日志：

ESP-ROM:esp32c3-api1-20210207
Build:Feb  7 2021
rst:0x1 (POWERON),boot:0x4 (DOWNLOAD(USB/UART0/1))
waiting for download

备注

ESP32-C3 芯片/模组上电后，若没看到日志打印，可拉低再拉高 CHIP_PU（EN） 管脚进行硬件复位重启来触发日志打印。

软件上，乐鑫提供了 PC 上位机 Flash 下载工具，可直接下载固件（.bin）到 Flash 中。使用说明参见 Flash 下载工具用户指南。

固件下载完成后，如果要运行烧录的固件，可以在上述硬件接线基础上拉高 GPIO9 (默认为 高电平) ，然后拉低再拉高 CHIP_PU（EN） 管脚进行硬件复位重启，使芯片重新进入 Flash 启动模式。最后，使用串口调试软件查看 UART0 日志打印，可检查固件运行状态。

备注

  • 在芯片上电启动时， GPIO8 和 GPIO9 不可以同时为低电平。

当使用 ESP32-C3-DevKitC-02 开发板 进行测试时，可以直接使用 USB Type-C 线，连接开发板上的 UART 或 USB 接口直接下载固件。若首次使用 USB 接口 下载固件时，需手动拉低 GPIO9 管脚，即按住 Boot 按键 再进行上电，以手动进入下载模式。

参考资料

硬件接线原理总结：

官方文档：
