ESP32-C5 芯片/模组启动条件

• ESP32-C5 芯片的工作电压范围为 3.0 V ~ 3.6 V；使用单电源供电时，建议供给 ESP32-C5 系列芯片的电源电压为 3.3 V，额定输出电流最好在 600 mA 及以上。

• ESP32-C5 模组的工作电压范围为 3.0 V ~ 3.6 V；使用单电源供电时，建议供给 ESP32-C5 系列芯片的电源电压为 3.3 V，额定输出电流最好在 600 mA 及以上。

• ESP32-C5 的 CHIP_PU（EN） 管脚为芯片启动管脚。当 CHIP_PU（EN） 为高电平时，芯片使能；为低电平时，芯片关闭。注意：不能让 CHIP_PU 管脚浮空。当 ESP32-C5 使用 3.3V 系统电源供电时，CHIP_PU（EN） 管脚必须为高电平。

硬件接线

ESP32-C5 支持 UART0 和 USB 两种固件下载方式。

• 当基于 ESP32-C5 模组 的 UART0 下载固件时，用户需要准备：

  • 3.3V 供电电源

  • 串口调试工具

  • 杜邦线



ESP32-C5 使用 UART0 下载固件，支持 Joint Download Boot 0 和 Joint Download Boot 1 两种下载启动模式，不同下载启动模式对 Straping 管脚的电平要求不同。具体如下：

• 在 Joint Download Boot 0 启动模式下，需要满足以下接线条件，以满足 芯片供电 、 上电启动 ， 进入下载模式 的硬件要求。

  ESP32-C5	3.3V 外部电源	串口调试工具
  3V3	VDD
  GND	GND	GND
  EN	VDD
  GPIO27（拉高，默认是 弱上拉）	VDD
  GPIO28（拉低，默认是 高电平）	GND
  TXD0（GPIO11）		RXD
  RXD0（GPIO12）		TXD

  备注

  在 Joint Download Boot 0 模式下，芯片上电启动时， GPIO27 和 GPIO28 不可以同时为低电平。

• 在 Joint Download Boot 1 启动模式下，需要满足以下接线条件，以满足 芯片供电 、 上电启动 ， 进入下载模式 的硬件要求。

  ESP32-C5	3.3V 外部电源	串口调试工具
  3V3	VDD
  GND	GND	GND
  EN	VDD
  GPIO26（拉低，默认是 浮空）	GND
  GPIO27（拉低，默认是 弱上拉）	GND
  GPIO28（拉低，默认是 高电平）	GND
  TXD0（GPIO11）		RXD
  RXD0（GPIO12）		TXD

  备注

  • 在 Joint Download Boot 1 启动模式下， EFUSE_XTAL_48M_SEL_MODE 需要为 0 ;

  • 且 GPIO2(即 MTMS ) 应该根据芯片使用的晶振大小设置为 高电平（48MHz） 或 低电平(40MHz)。

    • 若 EFUSE_XTAL_48M_SEL_MODE 为 1 ， 当使用 40MHz 晶振时，要求 EFUSE_XTAL_48M_SEL(0b000) 为 偶数个 1 ` ， `GPIO2(即 MTMS ) 电平忽略。

    • 若 EFUSE_XTAL_48M_SEL_MODE 为 1 ， 当使用 48MHz 晶振时，要求 EFUSE_XTAL_48M_SEL(0b000) 为 奇数个 1 ， GPIO2(即 MTMS ) 电平忽略。

  • 更推荐使用 Joint Download Boot 0 下载启动模式

• 当基于 ESP32-C5 模组 的 USB 下载固件时，用户需要准备：

  • 3.3V 供电电源

  • USB 线

  • 杜邦线



  使用 USB 管脚下载固件时，仅支持 Joint Download Boot 0 启动模式，需要满足以下接线条件：

  ESP32-C5	3.3V 外部电源	USB 线
  3V3	VDD
  GND	GND	GND
  EN	VDD
  GPIO27（拉高，默认是 弱上拉）	VDD
  GPIO28（拉低，默认是 高电平）	GND
  GPIO13		USB_D-（白色）
  GPIO14		USB_D+（绿色）

• 当使用 ESP32-C5-DevKitC-1 开发板 进行测试时，可以直接使用 USB Type-C 线，连接开发板上的 UART 或 USB 接口直接下载固件。若首次使用 USB 接口下载固件时，需手动拉低 GPIO28 管脚，即按住 Boot 按键再进行上电，以手动进入下载模式。

芯片上电启动日志

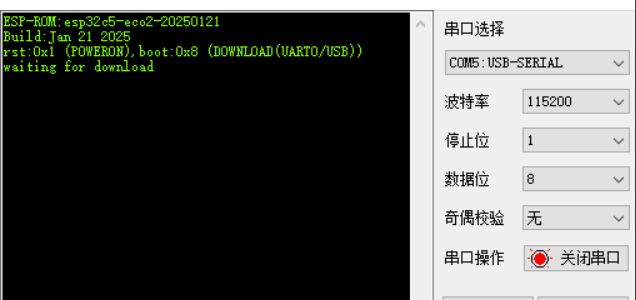

ESP32-C5 芯片/模组上电后，可通过 PC 端串口调试软件查看芯片上电时的 UART0 串口输出，确认芯片是否进入 下载模式 。若芯片上电进入 下载模式， UART0 将打印如下日志：

ESP-ROM:esp32c5-eco2-20250121
Build:Jan 21 2025
rst:0x1 (POWERON),boot:0x8 (DOWNLOAD(UART0/USB))
waiting for download

备注

ESP32-C5 芯片/模组上电后，若没看到日志打印，可拉低再拉高 CHIP_PU（EN） 管脚进行硬件复位重启来触发日志打印。

软件上，乐鑫提供了 PC 上位机 Flash 下载工具，可直接下载固件（.bin）到 Flash 中。使用说明参见 Flash 下载工具用户指南。

固件下载完成后，如果要运行烧录的固件，可以在上述硬件接线基础上拉高 GPIO28 (默认为 高电平) ，然后拉低再拉高 CHIP_PU（EN） 管脚进行硬件复位重启，使芯片重新进入 Flash 启动模式。最后，使用串口调试软件查看 UART0 日志打印，可检查固件运行状态。
