TEE 空中升级 (OTA)

[English]

概述

OTA 更新机制允许设备在正常固件运行期间，根据接收到的数据（例如通过 Wi-Fi 或蓝牙）更新自身。应用程序镜像的 OTA 更新在 空中升级 (OTA) 中已有详细说明，本节专门介绍如何安全管理 TEE 镜像的 OTA 更新。

TEE OTA 要求在设备分区表中至少配置两个 TEE OTA 应用程序分区槽（即 tee_0 和 tee_1）以及一个 TEE OTA 数据分区（类型为 data，子类型为 tee_ota）。

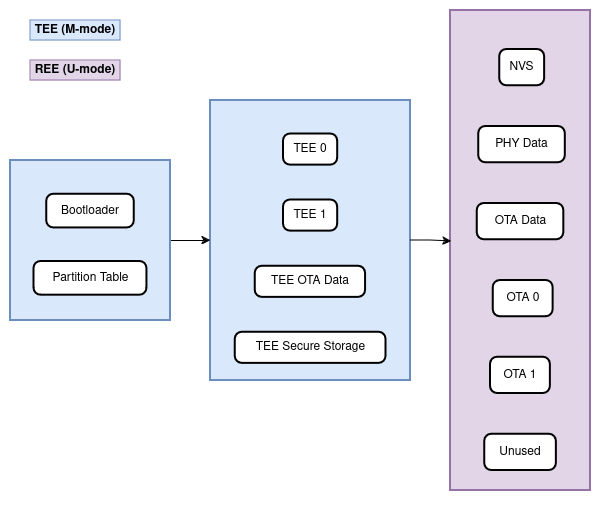

支持 TEE 与应用程序 OTA 的 flash 分区布局示例

TEE OTA 数据分区

任何使用 OTA 功能的项目，其分区表都必须包含 TEE 镜像的 OTA 数据分区（类型为 data，子类型为 tee_ota）。请注意，TEE 应用程序拥有自己的 OTA 数据分区，与 REE 应用程序的 OTA 数据分区相互独立。

出厂启动设置下，TEE OTA 数据分区中应没有数据（所有字节均擦除为 0xFF）。此时，二级引导加载程序会启动第一个可用的 TEE OTA 槽（通常是 tee_0）。第一次 OTA 更新后，TEE OTA 数据分区会被更新，以指定下次应启动哪个 OTA 应用槽分区。

TEE OTA 数据分区的大小为两个 flash 扇区（0x2000 字节），以防止写入过程中断电引发问题。各扇区独立擦除并写入相同的数据；如果两者不一致，则使用 CRC 有效的扇区，并将其复制覆盖另一个扇区。

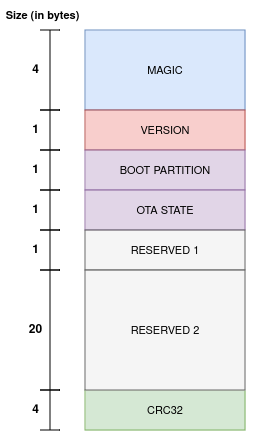

ESP-TEE：OTA 数据分区条目

OTA 流程：启动流程与镜像回滚

1. 新的 TEE 应用程序已通过相应接口（Wi-Fi、蓝牙、以太网等）成功下载。REE 应用程序负责下载 TEE OTA 更新。由于它没有直接写入 TEE flash 区域的权限，它会发起相应的服务调用，将新固件写入 flash。

2. 新固件被写入非活动 TEE 分区，并被设为可启动分区，状态为 NEW。这表示该应用程序是新的，应在首次启动期间受到监控。随后由 TEE 自身重启系统，即 esp_tee_ota_end() 在成功时不会返回。

3. 引导加载程序会验证 tee_otadata 分区中第一个扇区的魔数和 CRC。如果无效，则使用第二个扇区。

4. 如果应用程序状态为 PENDING_VERIFY，它将被改写为 INVALID。引导加载程序不会启动任何标记为 INVALID 的镜像。

5. 如果应用程序状态为 NEW，它将被改写为 PENDING_VERIFY。这表示需要确认该应用程序可以正常运行。如果尚未确认就发生重启，状态将被改写为 INVALID，该应用程序将无法再启动，即回滚到先前可正常工作的应用程序。

6. 新的 TEE 应用程序开始执行，但需要通过自测来确认其可操作性。到达非安全应用程序入口点时，即认为回滚自测成功。随后将该应用程序标记为有效（状态为 VALID）。如果设备没有进一步更新，之后每次重启都会启动该程序。

7. 如果 TEE 镜像存在问题，设备因此未能到达非安全应用程序入口点，则自测失败。设备将此次失败视为严重异常并重启。

备注

由 TEE 触发的复位（TEE OTA 更新成功后，或 TEE/REE 发生 panic 时）也会复位 RTC 域。

备注

• 任何通过串口烧录的分区都会在首次启动时自动标记为有效。

• 如果两个 tee_otadata 扇区都有效，但内容不一致，引导加载程序应在将控制权交给 TEE 之前使它们保持一致。

• 如果启用了 安全启动，引导加载程序将验证 TEE 和非安全应用程序。

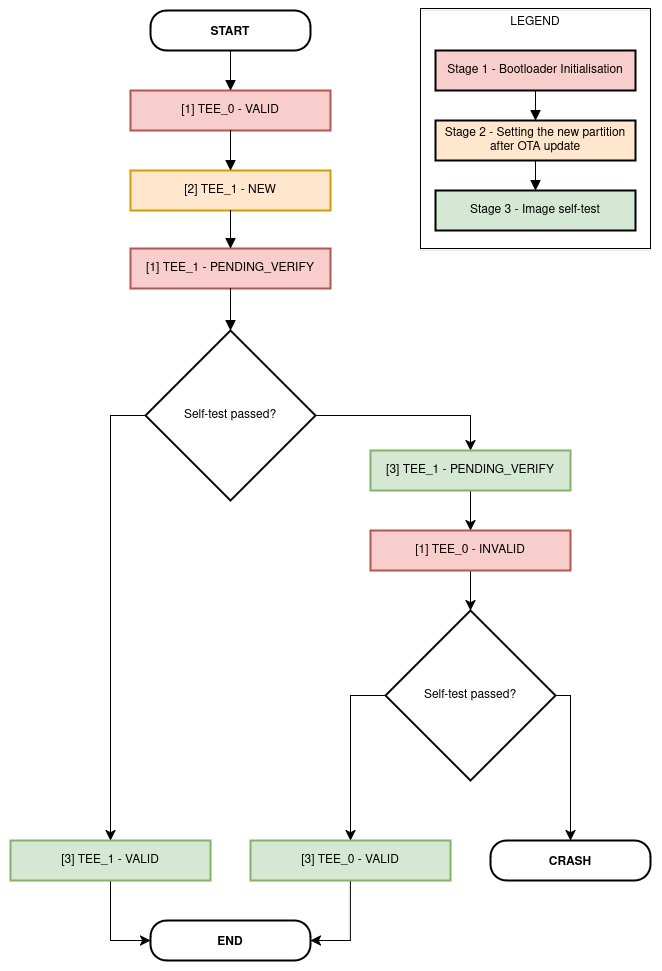

TEE OTA 流程

防回滚

防回滚可以防止启动安全版本低于芯片 eFuse 中所记录版本的 TEE 镜像。它独立于 应用程序防回滚 功能：TEE 和应用程序各自维护独立的安全版本和独立的 eFuse 计数器，因此 TEE 可以提高自己的回滚下限，而无需配合应用程序版本一起发布。

启用 CONFIG_SECURE_TEE_ANTI_ROLLBACK，并使用 CONFIG_SECURE_TEE_SECURE_VERSION 设置 TEE 镜像的安全版本。该版本存储在 TEE 镜像的 esp_app_desc 结构体中，纳入镜像哈希的计算范围；如果启用了安全启动，也受安全启动签名保护。它与 固件版本 中所述的 TEE 固件版本字符串是不同的概念。

TEE 安全版本存储在 SECURE_VERSION eFuse 字段的最高 3 位中，以已置位的位数表示。因此，它最多可以增加 3 次，应用程序安全版本可用的位数相应减少 3 位（见 CONFIG_BOOTLOADER_APP_SEC_VER_SIZE_EFUSE_FIELD），无需修改 eFuse 表。

安全版本在以下三个环节强制执行：

1. 启动：二级引导加载程序在加载 TEE 分区之前，将其安全版本与 eFuse 计数器进行比较。安全版本更低的新镜像（NEW 状态）不会被选中进行试启动，而是启动先前的镜像；如果当前已激活镜像的版本更低，引导加载程序会记录错误并复位设备。

2. TEE OTA：esp_tee_ota_end() 会拒绝安全版本低于 eFuse 计数器或正在运行的 TEE 镜像的新 TEE 镜像，返回 ESP_ERR_INVALID_VERSION，并擦除非活动 TEE 分区。

3. 确认：正在运行的 TEE 镜像被确认为有效后（见上文的启动流程），TEE 会把 eFuse 计数器更新为自己的安全版本。与应用程序一样，计数器只在成功启动之后才会提高，因此失败的更新不会抬高这一下限。如果 eFuse 写入失败（例如因为 SECURE_VERSION 字段已被写保护），TEE 会记录错误并继续运行；每次启动都会重试该写入，在此期间，针对正在运行镜像的 TEE OTA 检查可以防止降级。

应用示例

tee_secure_ota 示例演示如何通过 HTTP/S 对 TEE 执行空中升级。

API 参考

备注

要在项目中使用 TEE OTA API，请确保组件管理器清单文件 idf_component.yml 将 tee_ota_ops 组件列为本地依赖。请参考 tee_secure_ota 示例。

Header File

• components/esp_tee/subproject/components/tee_ota_ops/include/esp_tee_ota_ops.h

Functions

esp_err_t esp_tee_ota_begin(void)

Commence the TEE OTA update.

This function does the following:

• Initialize the internal TEE OTA state machine

• Set the passive TEE partition as the destination for the new image and erase it

返回:

• ESP_OK on success

• ESP_ERR_NOT_FOUND in case the tee_otadata or the passive TEE partition is not found

• ESP_ERR_FLASH_OP_FAIL in case erasing the passive TEE partition fails

esp_err_t esp_tee_ota_write(uint32_t rel_offset, const void *data, size_t size)

Write TEE OTA update data to the partition. This function can be called multiple times as data is received during the OTA operation and can write data in non-contiguous manner.

参数:

• rel_offset -- Address offset at which the given data should be written at - relative to the start address of the passive TEE partition

• data -- Data buffer to write

• size -- Size of data buffer in bytes

返回:

• ESP_OK on success

• ESP_ERR_INVALID_ARG in case the tee_otadata or the passive TEE partition is not found

• ESP_ERR_INVALID_STATE in case the TEE OTA state machine is in an invalid state

• ESP_ERR_FLASH_OP_FAIL in case writing the new TEE image fails

• ESP_FAIL for other errors

esp_err_t esp_tee_ota_end(void)

Finish the TEE OTA update and validate newly written TEE image.

备注

On success, this call does not return: the TEE restarts the device (RTC WDT system reset)

返回:

Only on failure:

• ESP_ERR_INVALID_STATE in case the TEE OTA state machine is in an invalid state

• ESP_ERR_IMAGE_INVALID in case the new TEE OTA image verification fails

• ESP_FAIL for other errors

---
