ESP-IDF GDB OpenOCD 调试

[English]

编辑调试设置

调试设置属于项目的 ESP-IDF Application 启动配置，该配置同时用于运行和调试，无需单独创建调试配置。配置编辑器中显示的标签页取决于启动栏中所选的 启动模式，因此本页介绍的调试标签页仅在 Debug 模式下可用。

编辑调试设置的步骤如下：

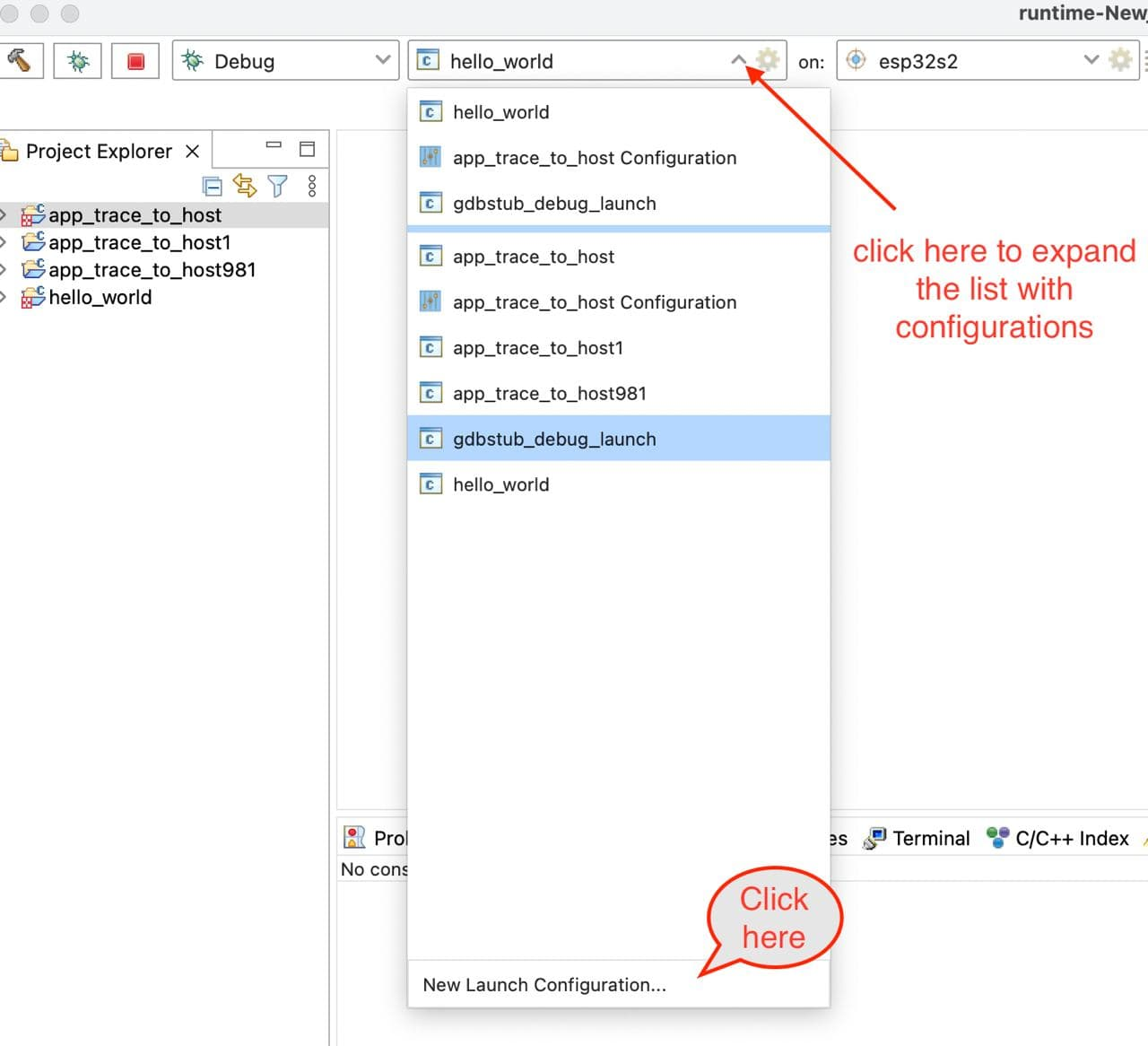

  1. 在启动栏的第二个下拉菜单中选择项目的配置。

  2. 将 启动模式 （第一个下拉菜单）从 Run 切换为 Debug。

  3. 点击配置旁边的 Edit （齿轮）图标。编辑器将显示 Main、Debugger、Startup、Source、Common 和 SVD 标签页。

  4. 逐个查看标签页并配置项目专属设置，然后点击 OK。

如需返回运行设置（如烧录参数或构建文件夹），请将 启动模式 切换回 Run，然后重新打开编辑器。

在 Run 和 Debug 模式之间切换并编辑配置

也可以右键点击项目，前往 Debug As > Debug Configurations...，然后在 ESP-IDF Application 下选择项目的配置。通过 Debug As 打开的对话框始终显示调试标签页。

备注

插件能自动配置大多数设置。文本字段可以留空以使用默认值；留空时会显示 (keep empty for default)（留空则使用默认值）。Main、Debugger、Startup 和 SVD 标签页（以及运行配置的 Main 标签页）均提供 Restore defaults 按钮，用于将该标签页恢复为内置默认值。

Main 标签页

  1. 输入此配置的 Name，默认名称为 “{project_name} Configuration”。

  2. 在 Main 标签页中，找到 Project: 一栏，点击 Browse 按钮来选择或更改当前项目。

  3. 下一行的 C/C++ Application: 是指向 elf 文件的相对路径，例如 build/hello_world.elf，对应 hello_world 项目。若不存在 elf 文件，则此项目可能尚未构建。构建项目后，该 elf 文件会出现，也可以点击 Browse 按钮进行更改。也可以将该字段留空，以使用默认应用程序（${default_app}）。

Main 标签页中的最后一栏是 Build (if required) before launching。如果不想在每次点击 Debug 按钮时都构建项目，则选择 Disable auto build 选项。

上述第 1 至 3 点如下图所示。

_images/OpenOCDDebug_5.png

Debugger 标签页

在 Debugger 标签页中，所有参数都会自动配置以开始调试，你只需检查 Config options 是否适用于你的开发板即可。该选项会根据 Flash voltage 和 Board 选项自动调整。展开开发板列表时，只会显示与所选 Target 相匹配的条目。举例来说，如果所选目标芯片是 esp32，列表中不会显示 ESP32-S2-KALUGA-1。若希望显示该开发版，需要先将目标芯片改为 esp32s2。Debugger 标签页中的第二个选项是 GDB executable，该选项同样依赖于所选目标芯片，并会根据目标自动进行配置。OpenOCD 路径、端口、配置选项和 GDB 相关字段均可留空，以使用插件默认值。

还有一些其他选项，建议检查这些选项是否已自动正确配置：

  1. OpenOCD 的 Executable path 基于 Eclipse 的首选项，该路径会在安装工具后配置。请检查 Actual executable 是否正确，如果不正确，很可能是工具安装有问题，因此需要检查工具是否正确安装以避免潜在问题。若在安装工具后 Actual executable 仍不正确，则点击 Browse 并手动选择 openocd.exe 的路径。

  2. 接下来，如果要使用内置 GDB 客户端，请确保 GDB 端口为 3333；如果要使用 应用级跟踪，请确保 TCL 端口为 6666。另请按前文所述检查 Config options。

  3. 如上所述，在 GDB Client Setup 部分中，GDB 可执行文件会根据所选目标自动配置。你也可以点击 Browse 按钮，手动更改为 GDB 可执行文件的路径。默认情况下，Commands 一行应为 set mem inaccessible-by-default off。

上述第 4 至 6 点如下图所示。

_images/OpenOCDDebug_6.png

备注

请根据已选择的乐鑫开发板更新 OpenOCD 的 Config options。详情请参考 此处。

Startup 标签页

  1. 默认情况下，在加入调试会话前会将二进制文件烧录至开发板，因此无需单独将其烧录到目标芯片上。若出于某些原因不想自动烧录，可以取消勾选 Flash every time with application binaries 选项。也可以勾选 Enable verbose output 选项，启用第三调试等级 – -d3。

  2. 在 Initialization Commands 栏目下，Initial Reset. 和 Enable ARM semihosting 已默认启用，且在输入框中必须填写如下几行内容：

    mon reset halt
flushregs
set remote hardware-watchpoint-limit 2

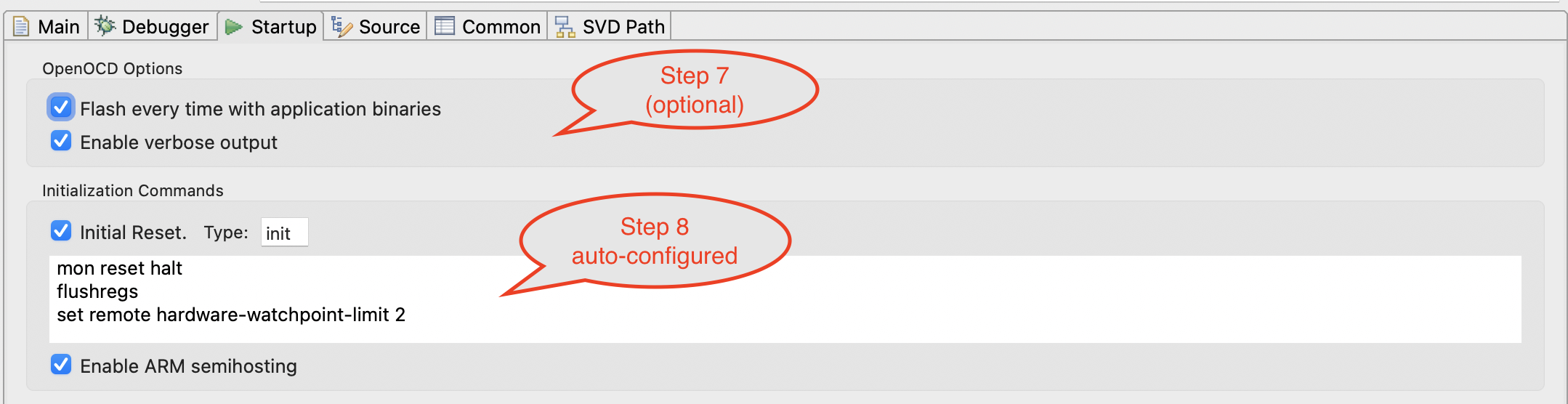

上述第 7 至 8 点如下图所示。

_images/OpenOCDDebug_7.png

  1. 勾选 Load Symbols 和 Use project binary 选项。

  2. 在 Startup 标签页中向下滚动，设置初始断点，以便在调试器复位 CPU 之后暂停 CPU 的运行。插件会在 Set break point at: 中指定的函数开头设置此断点。勾选该选项，并在输入框中输入主函数名，例如 app_main。

  3. 勾选 Continue 选项。这样，当按照第 8 步调用 mon reset halt 命令后，程序将自动继续执行，并在 app_main 函数的断点处停止。

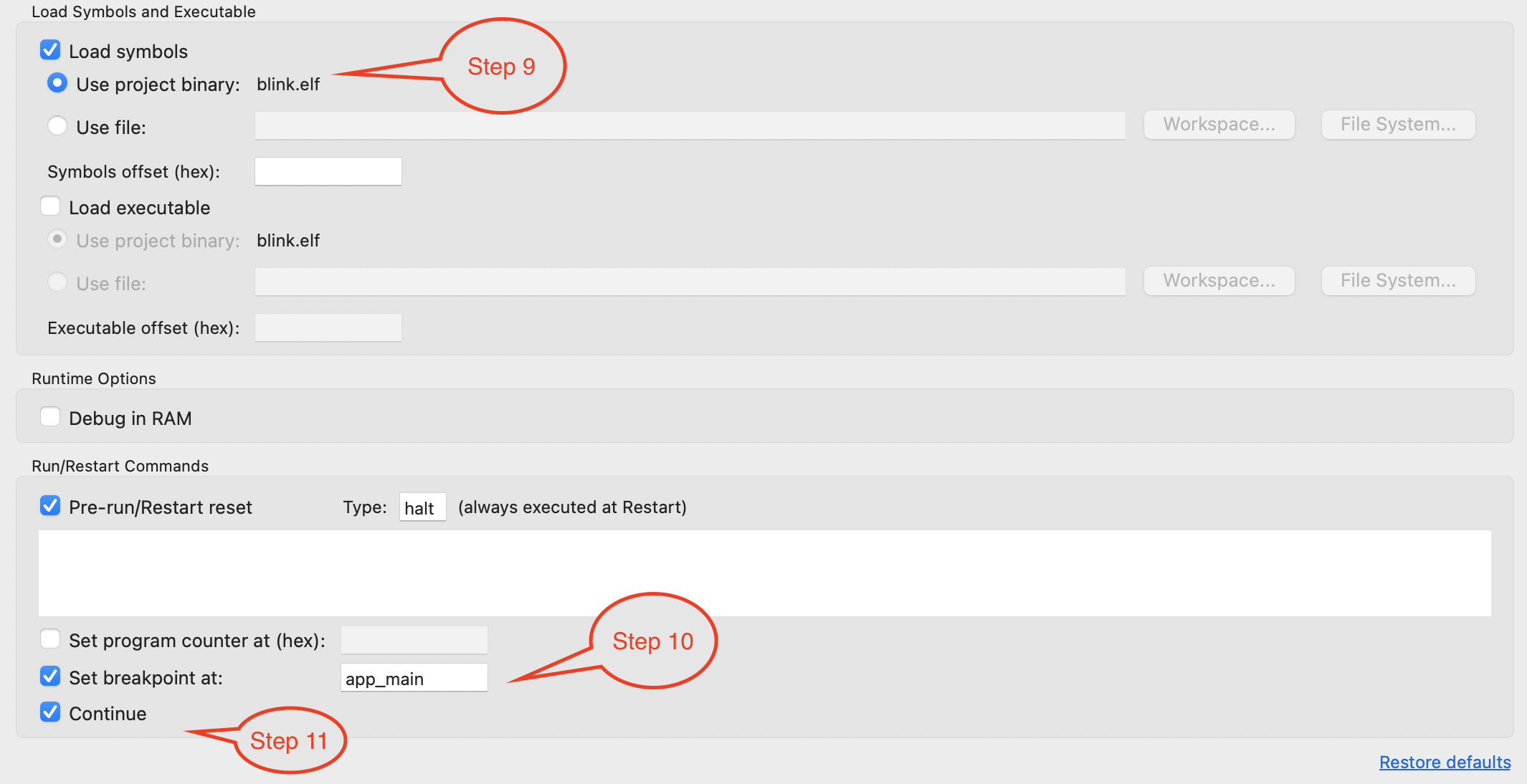

上述第 9 至 11 点如下图所示。

_images/OpenOCDDebug_8.png

Common 标签页

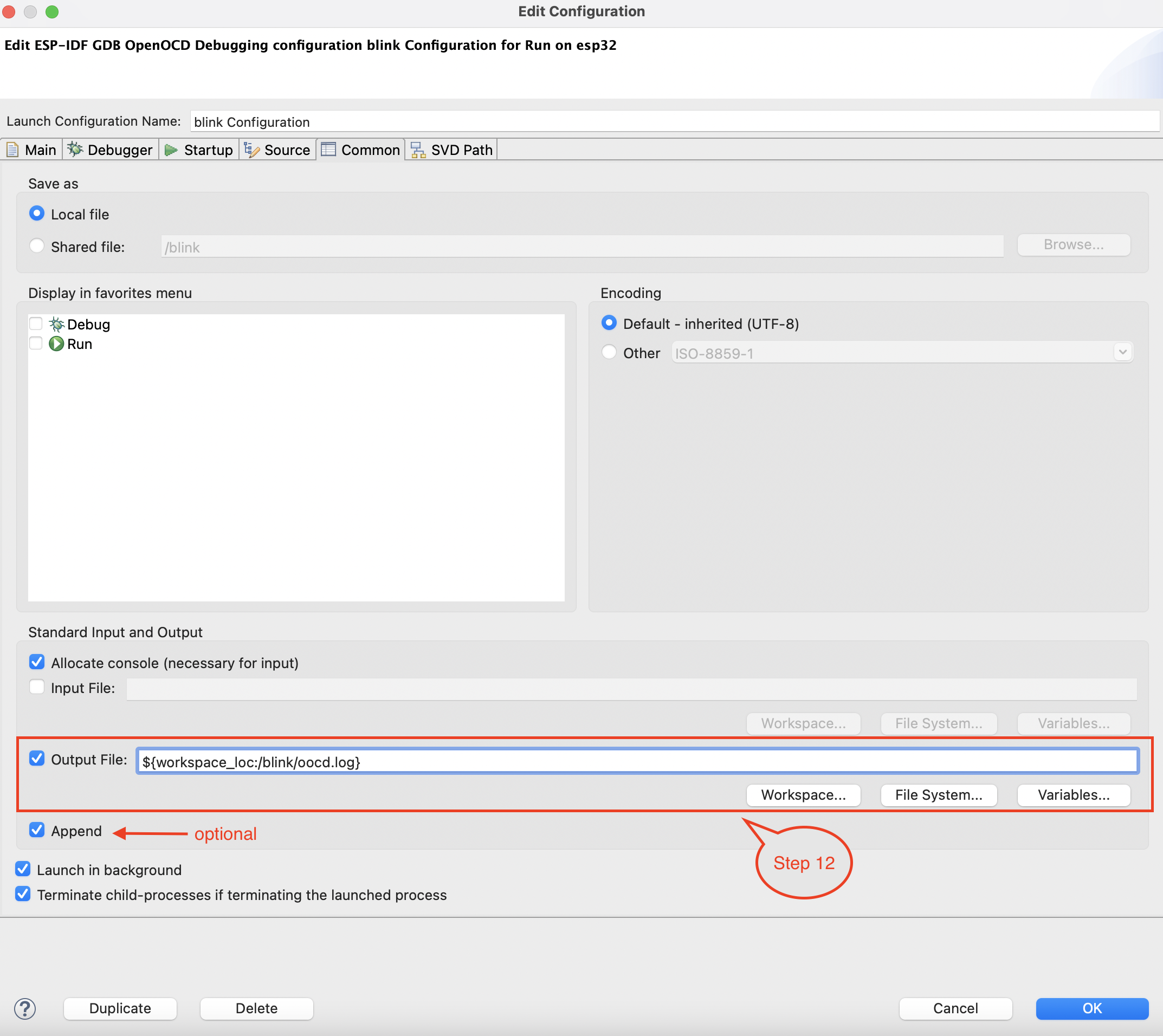

可以将调试日志保存为外部文件。操作步骤如下所示：

  1. 打开 Common 标签页。

  2. 在 Standard Input and Output 部分，勾选 Output File 复选框，然后输入希望重定向日志的文件名和路径。

  3. 保存更改并运行应用程序。

备注

  • 如果文件位于工作区中，则文件路径可以使用相对路径（见下方截图）。

  • 指定目录路径（以 / 或 \ 等分隔符结尾）时，系统会自动追加 openocd.log 为文件名。例如输入 /tmp/logs/ 将会创建 /tmp/logs/openocd.log。

_images/OpenOCDDebug_13.png

OpenOCD 配置首选项

OpenOCD 路径会根据 CDT 构建环境变量中定义的 OPENOCD_SCRIPTS 路径进行自动配置。

_images/OpenOCDDebug_2.png

开始调试

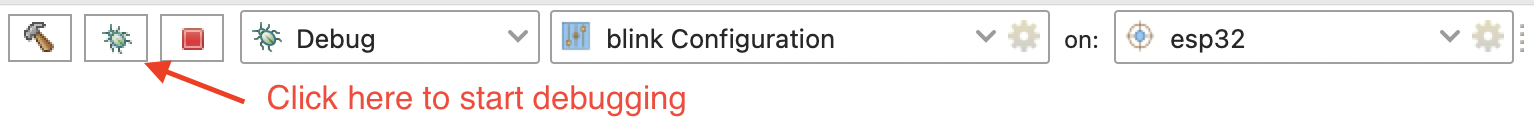

要开始调试，需要选择项目的配置，将 启动模式 从 Run 改为 Debug，并点击启动图标（即小甲虫图标）。

_images/OpenOCDDebug_10.png

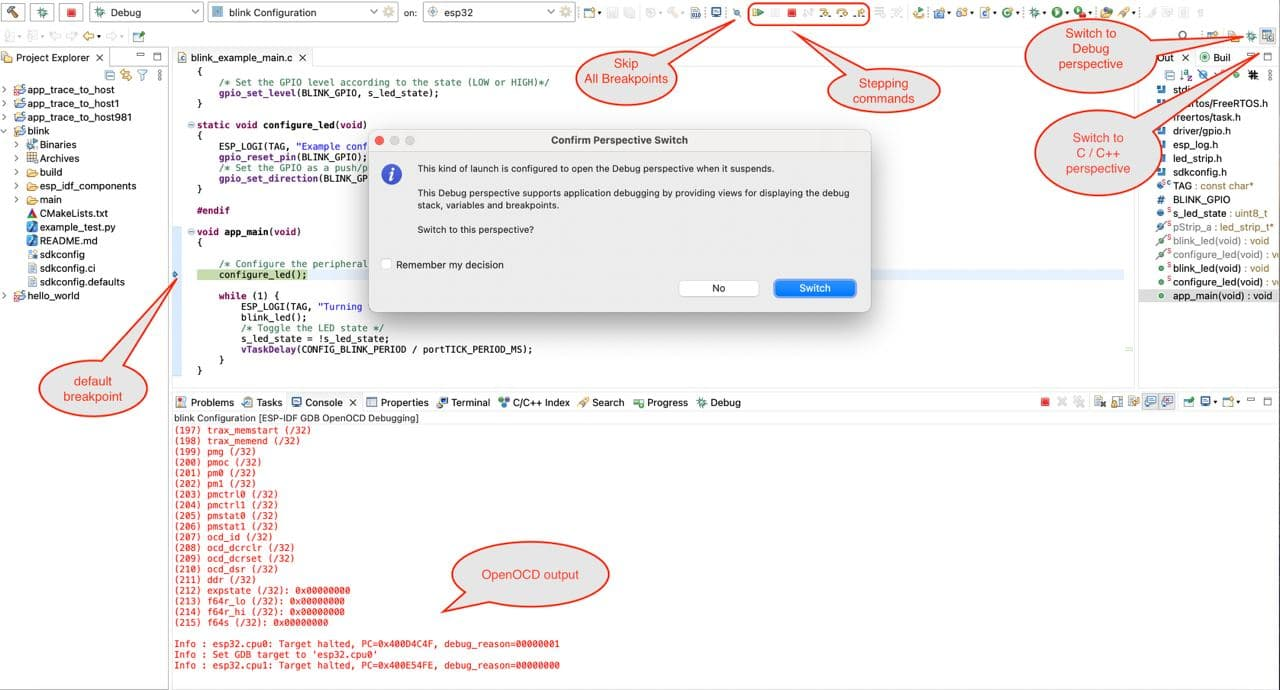

当目标在断点处暂停后，系统会建议切换为 Debug perspective。

_images/OpenOCDDebug_11.png

你可以根据个人偏好自定义 Debug perspective。例如，你可以移动选项卡、添加你认为有用的其他视图，或移除不需要的视图。可参照以下步骤添加视图：

  1. 在 Eclipse 顶部菜单栏中点击 Window。

  2. 选择 Show View。

  3. 选择要添加的视图。

_images/OpenOCDDebug_12.png

故障排查

  • 请确保你使用的是最新版 Espressif-IDE。

  • 如果你的开发板支持或启用了 JTAG，请参考 此文 了解更多信息。

  • 如果出现 OpenOCD 超时问题，请在首选项中增大 GDB 服务器超时设置值 https://www.esp32.com/viewtopic.php?f=40&t=36164#p122701。通常在处理较大的应用时会出现超时问题。

  • 如果调试时遇到错误，可以参考 OpenOCD 故障排查 FAQ，尝试解决问题。

  • 如果你遇到问题，并希望启用 OpenOCD 调试的详细日志，请在 Startup 标签页中勾选 Enable verbose output 选项。
