物理接口、连接代次与构建配置

sink 类型与实际 link

capabilities.sinks 表示固件编译支持的后端及当前状态。sink 名称是 usj、usb、uart、tcp，不是操作系统的 /dev/ttyACM0，也不是 channel。usb_otg_cdc 表示硬件 kind；对外端点 ID 仍是 usb，不能用 cdc 或 usb_otg_cdc 替代。

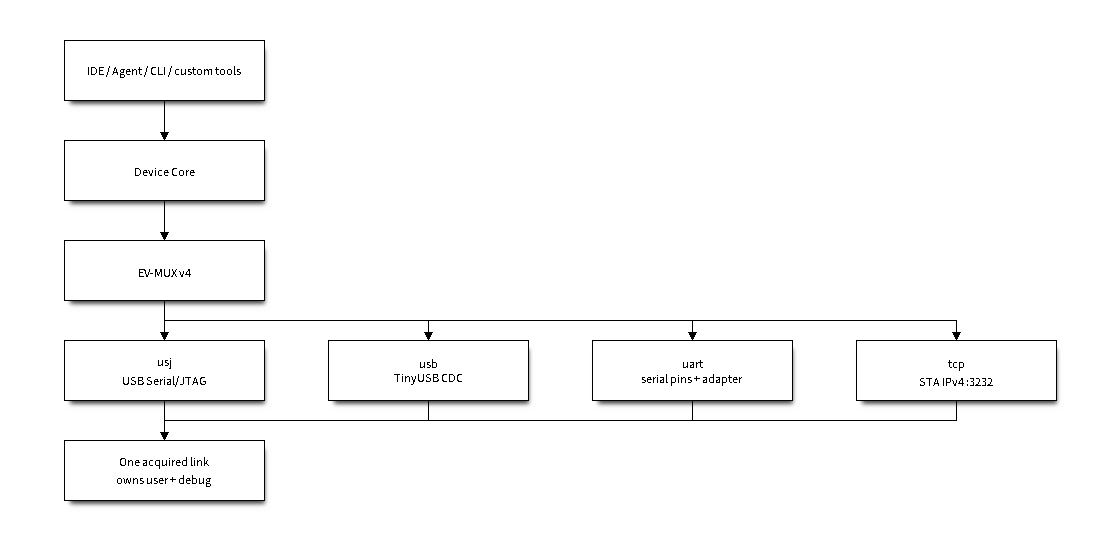

图 6：多个物理入口都可以参与发现和接管，设备只有一个控制 owner。 这些入口并不是各有独立 VM 的设备副本。

主机/Core/协议关系沿用方案架构。本图只展开 EV-MUX 之下的物理运行时链路；发现与 ROM loader 各有独立生命周期。串口/socket 适配器不再次接管会话。

物理接口比较
sink	物理形态	连接/就绪判断	常见用途与限制
`usj`	芯片 USB-Serial/JTAG 外设，通常在主机呈现为串口。	无可靠拔线检测时 `present` 为未知；静默断线依赖租约恢复。	P4-EYE 默认/回退口；还可能出现 ROM、IDF 原始启动输出。它与 USB-OTG CDC 不是同一个驱动。
`usb`	USB-OTG 使用现有 TinyUSB CDC；可与 MSC 在同一复合设备中出现。	USB 配置完成表示 present/ready；真实 USB 断开使 link generation 失效。	适合交互、文件和图像；业务收发不要求 DTR。CDC 和 MSC 的功能与写入权限不同。
`uart`	真实 UART TX/RX/GND 与 USB-UART 转接器。	由板级 UART REPL 启用情况和实际初始化状态决定；通常不能可靠获知对端消失。	可承载相同 channel，但受实际波特率、引脚/串口占用与有界发送期限限制。
`tcp`	已配网设备的 STA IPv4 TCP server。	accept 分配槽位，FIN/RST、socket 错误和超时回收 link。	默认 3232；两个 accepted slot，不等于两个 owner。浏览器需要 WebSocket-to-TCP 字节桥接。

板级后端启用条件

后端由 boards/<BOARD>/boardconfig.h、boards/<BOARD>/port/mpconfigboard.h 和 SoC 能力共同决定。关闭 MicroPython 接口宏会关闭对应接口，而非仅禁止 EV-MUX 使用它；当前没有 MUX 专用串口白名单。下表描述当前源码默认配置，运行时以 capabilities.sinks 为准。

编译条件与当前板级示例
sink	编译条件	当前板级示例及运行限制
`usj`	SoC 提供 USJ 且 `MICROPY_HW_ESP_USB_SERIAL_JTAG` 启用。	P4 开发板及 `ESP32_S31_CHATBOT`；部分 IDF system console 原始输出仍有独立配置。
`usb`	SoC/port 提供 USB device 且 `MICROPY_HW_USB_CDC` 有效。	`ESP32_S3_EYE`、`ESP32_S31_KORVO`、`ESP32_S31_MOSAICO`、`AtomS3R-M12`；P4 板卡也可依据 SoC 支持同时暴露 CDC 与 USJ。
`uart`	`MICROPY_HW_ENABLE_UART_REPL` 启用，使用板级引脚与波特率。	P4、`ESP32_S3_EYE`、`AtomS3R-M12`、`ESP32_S31_KORVO` 启用；当前 `ESP32_S31_MOSAICO`、`ESP32_S31_CHATBOT` 关闭。
`tcp`	`ESP_VISION_ENABLE_TCP_TRANSPORT=1`，底层 WLAN 驱动可用。	STA 获得 IPv4 后才能监听。当前 `ESP32_P4X_VISION` 的 port 配置关闭 WLAN，不能由 TCP 编译开关推断其网络可运行。

板级例子见 boards/ESP32_P4X_EYE/boardconfig.h、boards/ESP32_S3_EYE/boardconfig.h 和 boards/ESP32_S31_MOSAICO/port/mpconfigboard.h；后端约束由 platform/ev_transport_config.h 检查。

USB-Serial/JTAG 与 USB-OTG 怎么区分

P4-EYE 可以同时提供 USJ 和 OTG CDC，两路都可能呈现 ttyACM，操作系统编号不稳定。主机应依据 USB 描述符、VID/PID、序列号和板卡连接拓扑识别接口，再用 hello/capabilities 确认设备身份。

USJ 与 TinyUSB CDC 使用不同外设/驱动路径。为其中一路发送 hello，响应只回到该路实际 link；不会因为另一接口是默认口就把响应复制过去。一个接口已持有会话时，另一个接口可发现设备，但其接管会返回忙。

P4-EYE 的运行态 CDC PID 当前为 0x4003。部分 S3 构建使用 PID 0x1001 以选择 esptool 的 USB reset 序列；PID 看起来像 Serial/JTAG，并不让 TinyUSB OTG CDC 获得 JTAG 硬件能力。ROM 下载模式可能重新枚举为另一个节点，不能继续假定原句柄有效。

link = 后端 + 槽位 + generation

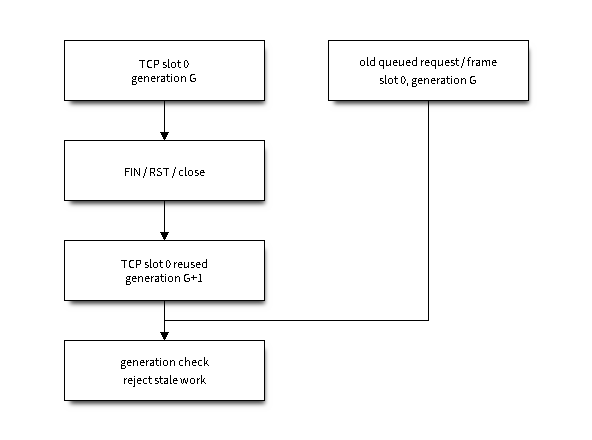

图 7：TCP 槽位复用不意味着旧连接继续存在。 会话绑定准确的 link 引用；TX 目标、待执行 VM 请求和异步完成回调都需要避免向新连接投递旧业务。USB 真实断开与显式释放也会触发相应的失效边界。

板级配置不等于 IDF console 配置

配置层
配置	作用
`CONFIG_ESP_CONSOLE_*`	ESP-IDF system console、启动与异常路径的底层输出路由；不直接决定 EV-MUX owner。
`MICROPY_HW_ESP_USB_SERIAL_JTAG`	MicroPython/ESP-VISION USJ 编译与初始化。
`MICROPY_HW_USB_CDC` / MSC 相关 port 宏	现有 TinyUSB CDC/MSC 组成；不会安装第二套 USB driver 或 descriptor owner。
`MICROPY_HW_ENABLE_UART_REPL`	UART REPL 是否成为可注册的串口后端。
`ESP_VISION_TRANSPORT_DEFAULT_SINK` / `ESP_VISION_TRANSPORT_FALLBACK_SINK`	无 owner 的默认/回退串口。必须是实际启用的 `usj`、`usb` 或 `uart`；不能默认到尚未配网的 TCP。
`ESP_VISION_ENABLE_BACKGROUND_NETWORK`	后台 Wi-Fi/TCP 服务策略；WLAN 硬件、原生/Hosted 驱动与 sdkconfig 仍需单独满足。
`ESP_VISION_WIFI_DEFAULT_SSID` / `ESP_VISION_WIFI_DEFAULT_PASSWORD`	可选出厂 Wi-Fi 凭据。默认空；只在没有保存 NVS 记录时采用。
`ESP_VISION_ENABLE_TCP_TRANSPORT` / `ESP_VISION_TCP_PORT`	板级 TCP 后端开关和监听端口，通常为 3232。

后端注册表在编译期确定，不提供运行期插件注册接口；USB 插拔、网络启停和 TCP 槽位状态仍是动态的。supported、present、ready 和 owner 分别回答“有没有实现”“物理连接是否已知存在”“能否收发”“是否持有会话”，不能相互替代。

console / null``（别名 ``none）只是 ev_channel.c 的本地输出选项，不是公开的注册 sink，不出现在 capabilities.sinks。不要用它们构造 v4 接管请求。

UART 为什么不能照搬 USB 的预览大小

UART 的发送预算按整帧估算：

timeout_ms = max(1500, ceil(frameBytes * 10 * 1000 / baud) * 2 + 250)
timeout_ms <= 10000

10 表示常见 8N1 每字节占用的位数。超过 10 秒预算的帧在提交前被拒绝；支持 preview.frame 并不保证任意 JPEG 都能在低波特率上传完。应提高波特率、降低图像分辨率/质量或改用 USB/TCP，仍须处理发送失败和短写。

TCP 的三个时间预算

首次握手：从未接管的连接约 3000 ms 后关闭，因此 TCP 客户端不应先做 300 ms 串口启动排空或长时间 UI 操作。
会话租约：默认 15000 ms，无合法授权活动则释放 owner；这一步是所有权回收。
曾持有会话后的空闲回收：失去 owner 后，socket 有约 30000 ms 窗口可重新接管；窗口到期后回收该准确 generation 的槽位。这一步是连接容量回收。

两个槽位允许 discovery/竞争连接短暂共存，不支持两个独立控制应用并行占用 VM。竞争接管失败的 TCP 连接在发送错误后关闭；正常释放后的同一 link 可以在规定窗口内重新接管。

DTR/RTS、RESET 与 ROM 下载

DTR 变化不会取得或释放 EV-MUX 会话。已关闭主机串口句柄但 USB 仍连接时，固件未必立即知道；正确做法是关闭前发送 session.release，否则等租约到期。

CDC DTR/RTS 自动下载是另外一条 USB control 路径。它与 Python machine.bootloader() 共用 esp_vision_restart(download_mode) 底层函数；Python 请求可立即执行，USB control callback 只记录状态，延迟 timer 在回调外执行复位。P4 设置/清除下载位时保留系统寄存器其他位；S3 还遵循其 ROM USB persistence/PHY 交接契约。

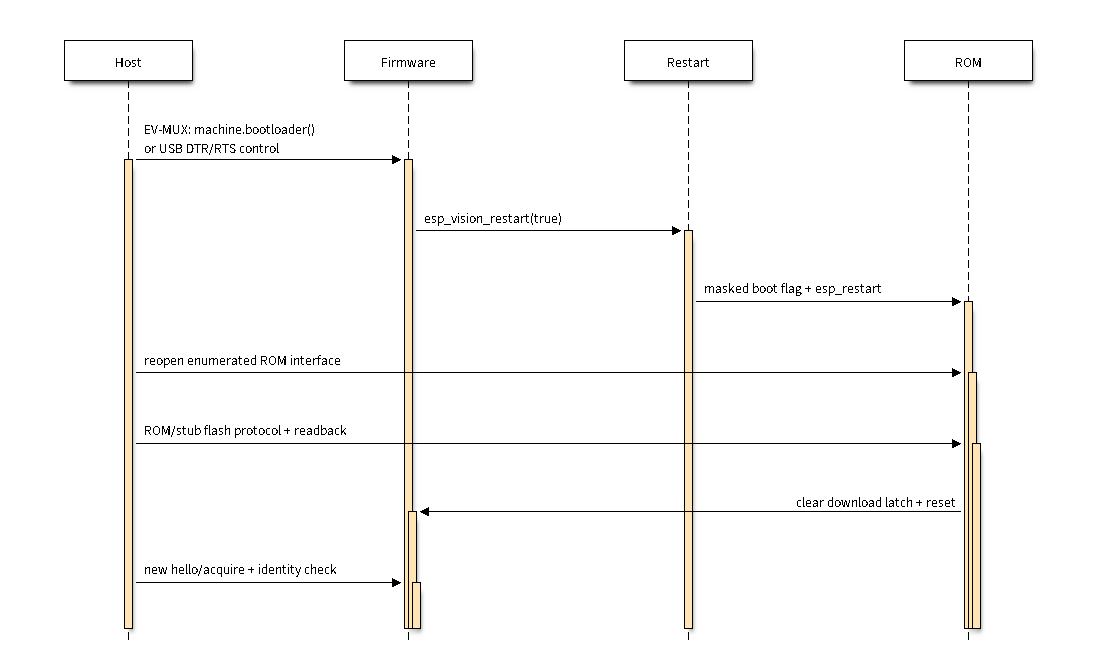

图 8：进入下载模式、写镜像与恢复运行态是三个独立确认点。 EV-MUX 自身不传输 ROM 烧写命令；EV-MUX 端口消失也不能单独证明 ROM 已就绪或烧写已成功。

P4-EYE OTG 从运行态进入 ROM 时，esptool v5 使用 --before usb-reset；已经进入 ROM、或等待重新枚举后重试时使用 --before no-reset。v4 工具对应拼写为 usb_reset / no_reset。下载工具还要确认写入、完整读回校验、下载位清除回读与运行态设备身份，不能把一个 EIO 直接当作成功。
