使用 Docker 容器

[English]

本文将展示如何借助 IDF Docker 镜像,在容器中使用 idf.py flashidf.py monitor 工具。为了实现此功能,必须将 Windows 主机上的串口配置为可供 WSL 使用。

警告

macOS 目前尚不支持 USB 直通。若想通过 macOS 中的 Docker 容器连接到乐鑫设备串口,可以尝试 使用远程串口。RFC 端口可以在 idf.port 配置设置中手动定义,以便 ESP-IDF:烧录项目 命令正常工作。

本文将展示如何基于 VS Code + ESP-IDF 扩展 + ESP-IDF Docker 镜像 来开发项目。

所需工具

在开始项目之前,请安装以下工具:

  1. Windows WSL(安装步骤如下)

  2. Visual Studio Code

  3. usbipd-win

  4. Docker 桌面应用程序(适用于 Windows 系统)

其他工具在项目的 Dockerfile 中定义,且会包含在容器中。

Docker 桌面应用程序

在 macOS 和 Windows 主机上都可以使用 Docker 桌面应用程序构建和共享容器化应用程序。详情请参阅 Docker 快速入门文档。注意,此处 Docker 的作用是导入 ESP-IDF Docker 镜像 并对其进行启动、重启、关闭等管理操作。

备注

Docker 的默认安装路径是 C 盘,如果 C 盘空间不足,请使用 mklink 命令将其移动到其他磁盘。

在 Windows 系统中为 Docker 安装 Ubuntu

如果未安装 WSL,请运行:

wsl --install

使用以下命令更新 WSL 内核:

wsl --update

使用 Powershell 命令提示符查看可用 WSL 发行版列表:

wsl -l -o
../_images/wsl-l-o.png

若想在 Windows 上的 WSL 中安装 Ubuntu 发行版,请输入以下命令:

wsl --install --distribution Ubuntu

Docker 中的 usbipd-win

必须安装 usbipd-win,才能访问来自本地 Windows 的 USB 设备、串口设备以及 JTAG 设备,否则无法在 IDF Docker 镜像中进行下载、监控和调试。安装方式与其他 Windows 应用程序相同,这里不再赘述。

安装好上述所有必要工具后,请继续进行下列配置。

检查 Windows 上的 WSL Ubuntu 以用于 Docker

  1. 检查当前 WSL 版本是否为 2。

    wsl -l -v

    ../_images/wsl-l-v.png
  2. 如果 WSL 版本落后,请升级到版本 2。

    wsl --set-version Ubuntu 2

  3. 将 Ubuntu 发行版设置为默认使用的操作系统。

    wsl -s Ubuntu

  4. 最后,使用 wsl --status 命令检查上述所有指令是否生效。

    ../_images/wsl-status.png

适用于 Windows 系统的 Docker 桌面应用程序

将 Ubuntu 发行版更新到版本 2 之后,需要在 Docker 中进行一定调整,将 Ubuntu 设为默认的 WSL 集成。

../_images/wsl-integration.png
  1. 在 PowerShell 命令提示符中安装 usbipd

    winget install usbipd

  2. 配置 USB 串口设备,通过 usbipd 连接到 WSL。

  3. 以管理员权限打开 PowerShell 命令提示符,输入下列指令,获取 USB 串口设备列表。

    usbipd list

  4. 要从 Windows 本地访问 WSL 上的指定设备,必须使用 usbipd 绑定设备。以管理员权限打开 PowerShell 命令提示符,然后输入下列指令:

    usbipd bind --busid <BUSID>


    备注

    除非重启计算机,否则此命令只需使用一次。1-1 是想要绑定的设备的 <BUSID>

  5. 绑定后,请在 PowerShell 命令提示符中使用下列指令将指定设备附加到 WSL 中。--auto-attach 参数能保证设备拔插后在容器中可见。

    usbipd attach --wsl --busid <BUSID> --auto-attach

  6. 最后,通过在 WSL 环境中输入下列指令,验证连接是否成功。

    dmesg | tail

    ../_images/wsl_demsg_tail.png

    如图所示,1-1 设备已附加到 ttyACM0,WSL 现在可以访问 1-1 USB 设备。

在 Visual Studio Code 中安装远程容器扩展

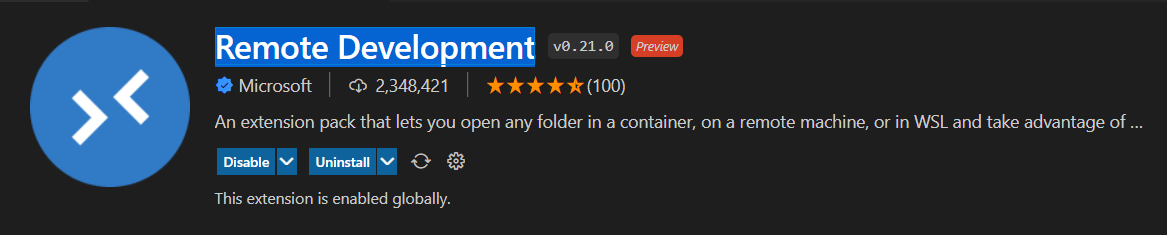

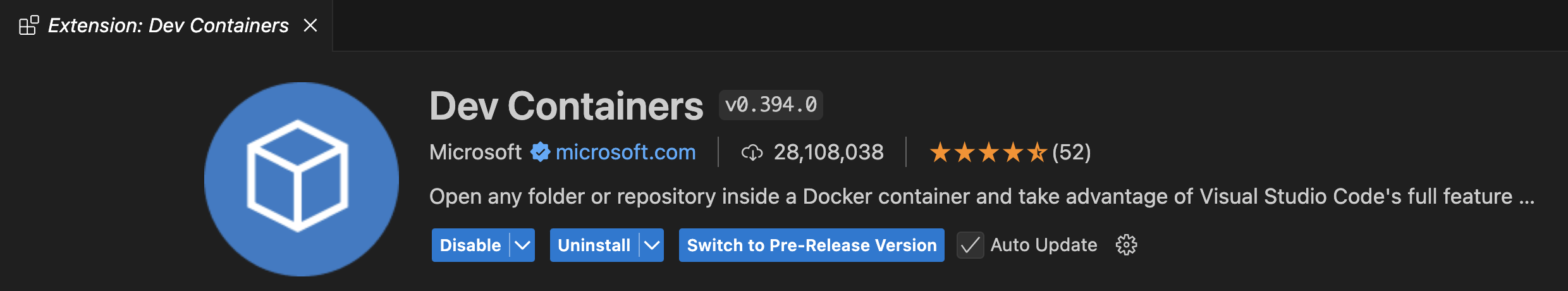

安装下图中的 Dev ContainersRemote DevelopmentESP-IDF 扩展。

../_images/dev_containers.png ../_images/remote_development.png ../_images/esp-idf.png

实践

完成上述所有步骤后,就可以使用 WSL 或 Docker 容器。下文将展示如何利用这些工具。

使用 Docker 容器的示例项目

BlinkHello_world 项目为例,你可以将多个示例项目放在同一文件夹中并一起挂载到 IDF Docker 镜像中。若为每个示例项目都单独创建容器,则将占用过多磁盘空间。

../_images/example_projects.png

如图所示,BlinkHello_world 示例项目已放在同一文件夹中,请用 VS Code 打开此文件夹。

../_images/example_project_vscode.gif

注意,在 example_project 文件夹中有一个 .devcontainer 文件夹,这并非默认包含,而是使用 VS Code 中的 ESP-IDF 扩展创建和配置 ESP-IDF Docker 镜像进行容器开发时生成的。

参照下列步骤,可以生成 .devcontainer 文件夹:

  1. 用 VS Code 打开示例项目,在菜单栏选择 查看 > 命令面板

  2. 在弹出的对话框中,搜索 ESP-IDF:添加 Docker 容器配置

  3. 当前项目的 .devcontainer 文件夹将自动生成。

../_images/dev_container.gif

更多有关 devcontainer.json 的信息,请参阅注释。

{
    /* 在 UI 中显示的开发容器名称 */
    "name": "ESP-IDF",
    /* 创建容器时的容器名称 */
    "image": "espressif/idf:latest",
    /* 将本地文件夹挂载到 Docker 镜像的 /workspaces 文件夹 */
    "workspaceMount": "source=${localWorkspaceFolder},target=/workspaces/project-name,type=bind",
    /* 工作区文件夹的路径,容器运行后将打开此文件夹
    */
    "workspaceFolder": "/workspaces/project-name",
    /* 将 VS Code 扩展挂载到目标路径,重建容器时无需再次安装这些扩展
    */
    "mounts": [
        "source=extensionCache,target=/root/.vscode-server/extensions,type=volume"
    ],
    /* 按照 Dockerfile 中的命令创建容器
    */
    "build": {
        "dockerfile": "Dockerfile"
    },
    /* 应复制到容器中的特定主机环境设置
    */
    "settings": {
        "terminal.integrated.defaultProfile.linux": "bash",
        "idf.espIdfPath": "/opt/esp/idf",
        "idf.toolsPath": "/opt/esp",
        "idf.gitPath": "/usr/bin/git"
    },
    /* 应安装到容器中的一组扩展 */
    "extensions": ["espressif.esp-idf-extension"],
    /* 以特权模式启动容器,否则无法在 Docker 镜像中访问设备
    */
    "runArgs": ["--privileged"]
}

至此,已完成所有相关配置。

创建容器

  1. 单击 VS Code 左下角的 >< 按钮并选择 在容器中打开文件夹,创建容器并开始开发。

    备注

    首次在容器中打开文件夹耗时较长,因为需要下载 ESP-IDF 的 Docker 镜像。

  2. 打开 Blink 示例项目。如果需要切换到其他项目,只需将路径从 "workspaceFolder": "/workspaces/blink" 更改为 "workspaceFolder": "/workspaces/<ProjectName>"<ProjectName> 即想要打开的文件的名称),然后重新选择 在容器中打开文件夹

    ../_images/create_container.gif

    此时,可以开始使用 Blink 示例项目进行构建、烧录、监视、调试等操作。

    警告

    为了从 Docker 容器访问串口,请确保在 VS Code 中打开文件夹 之前 已使用 usbipd attach --wsl --busid <BUSID> --auto-attach 命令附加设备,否则设备将不可见。如果希望插拔设备后仍能在 Docker 容器中识别到设备,请务必加上 --auto-attach 参数。

  3. 以 ESP32-C3 为例,若想将其作为目标设备,只需如图所示将 esp32 更改为 esp32c3

    ../_images/device_target_esp32_c3.png

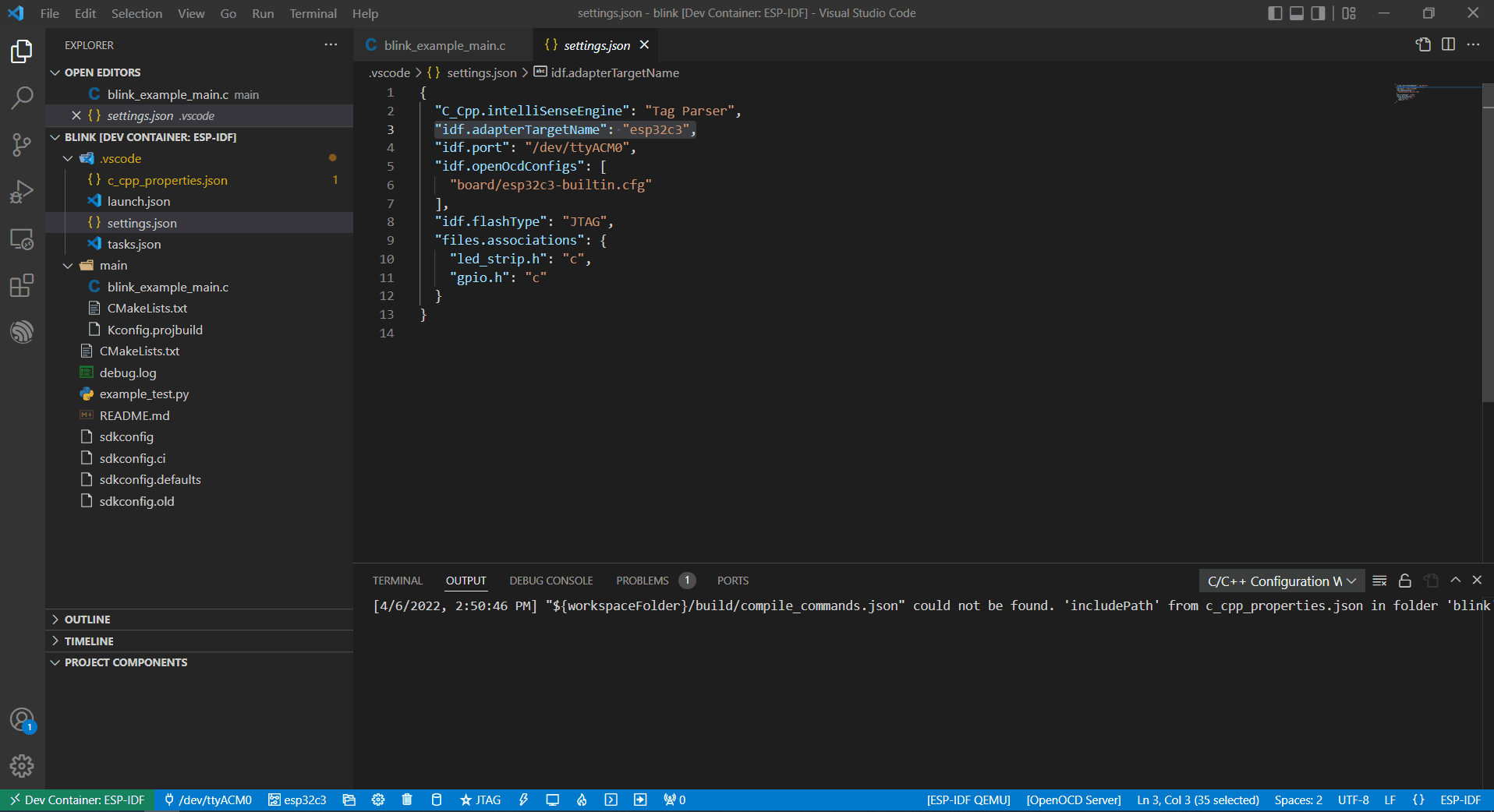

  4. 接下来,开始构建示例项目。

    ../_images/container_build.gif
  5. 构建完成后,可以通过以下方式下载固件。

在 Docker 容器中使用外部 USB 转串口设备

按照前文 usbipd 指令描述部分的教程进行操作。此处以 Silicon Labs CP210x USB to UART Bridge 为例,此设备已附加到 Docker 镜像中。

../_images/wsl_demsg_tail_usb_serial.png

如图所示,该设备已附加到 ttyUSB0,因此 idf.port 也需要进行相应更改。

../_images/ttyUSB0.png

但此时容器尚未识别到更改的配置。

../_images/unkown_ttyUSB0.png

选择 在本地重新打开文件夹,重新打开容器,新的配置也将重新加载。

../_images/container_reopen.gif

最后,点击 Flash 按钮下载固件。

../_images/container_flash_uart.gif

在 Docker 容器中使用内部 USB 转串口设备

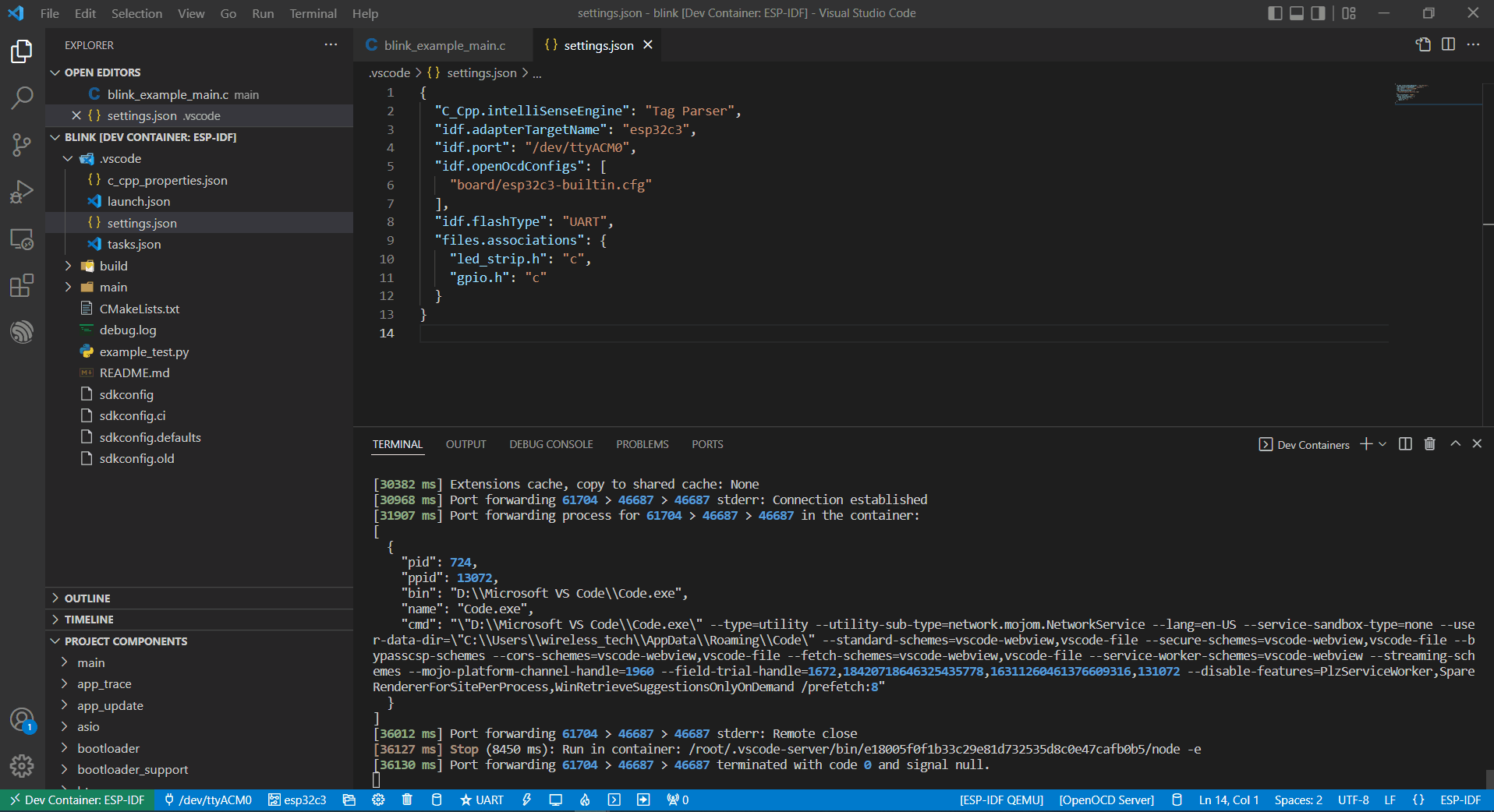

在 Docker 容器中使用外部 USB 转串口设备 类似,唯一的不同之处为附加的设备名称。外部 USB 转串口设备的名称通常显示为 ttyUSBx,而内部 USB 转串口设备为 ttyACMx

../_images/container_flash_uart_internal.gif

在 Docker 容器中使用 USB 转 JTAG 设备

在 Docker 容器中使用外部 USB 转串口设备在 Docker 容器中使用内部 USB 转串口设备 相同,但在 Docker 容器中使用 USB 转 JTAG 设备需要配置以下额外参数。

../_images/extra_parameters.png

接口与 在 Docker 容器中使用内部 USB 转串口设备 相同,即 ttyACMx

../_images/container_flash_jtag.gif

在 Docker 容器中调试

在运行 OpenOCD 并开始调试会话之前,确保将 OpenOCD udev 规则文件 复制到 /etc/udev/rules.d 文件夹中。

完成 在 Docker 容器中使用 USB 转 JTAG 设备 章节中提到的配置后,按 F5 开始调试。

../_images/container_debug.gif

备注

  1. 如果要在 Windows 系统中进行调试,则需要通过插拔 USB 线使 Windows 设备管理器识别到相应的 USB 端口。

  2. 在容器开发过程中,Docker 桌面应用程序需一直保持开启状态。
